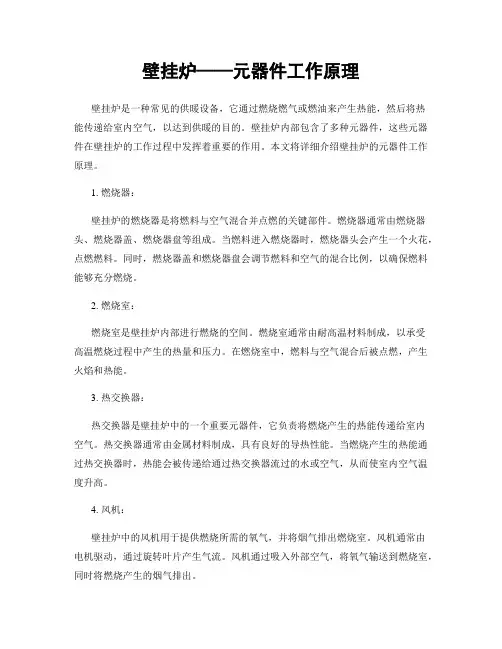

壁挂炉——元器件工作原理
壁挂炉——元器件工作原理壁挂炉是一种常见的供暖设备，它通过燃烧燃气或燃油来产生热能，然后将热能传递给室内空气，以达到供暖的目的。
壁挂炉内部包含了多种元器件，这些元器件在壁挂炉的工作过程中发挥着重要的作用。
本文将详细介绍壁挂炉的元器件工作原理。
1. 燃烧器：壁挂炉的燃烧器是将燃料与空气混合并点燃的关键部件。
燃烧器通常由燃烧器头、燃烧器盖、燃烧器盘等组成。
当燃料进入燃烧器时，燃烧器头会产生一个火花，点燃燃料。
同时，燃烧器盖和燃烧器盘会调节燃料和空气的混合比例，以确保燃料能够充分燃烧。
2. 燃烧室：燃烧室是壁挂炉内部进行燃烧的空间。
燃烧室通常由耐高温材料制成，以承受高温燃烧过程中产生的热量和压力。
在燃烧室中，燃料与空气混合后被点燃，产生火焰和热能。
3. 热交换器：热交换器是壁挂炉中的一个重要元器件，它负责将燃烧产生的热能传递给室内空气。
热交换器通常由金属材料制成，具有良好的导热性能。
当燃烧产生的热能通过热交换器时，热能会被传递给通过热交换器流过的水或空气，从而使室内空气温度升高。
4. 风机：壁挂炉中的风机用于提供燃烧所需的氧气，并将烟气排出燃烧室。
风机通常由电机驱动，通过旋转叶片产生气流。
风机通过吸入外部空气，将氧气输送到燃烧室，同时将燃烧产生的烟气排出。
5. 控制系统：壁挂炉的控制系统包括多个元器件，用于监测和控制壁挂炉的工作状态。
控制系统通常由传感器、控制面板和执行器组成。
传感器用于监测燃烧室的温度、压力等参数，控制面板用于接收传感器的信号并进行处理，最后通过执行器控制燃烧器、风机等元器件的工作状态。
6. 安全阀：安全阀是壁挂炉中的一个重要保护装置，用于防止燃烧过程中的超压情况。
当燃烧室内部压力超过安全阀设定的阈值时，安全阀会自动打开，释放部分压力，以保证壁挂炉的安全运行。
综上所述，壁挂炉的元器件共同协作，完成了燃烧、热交换和控制等工作过程。
燃烧器负责燃料的点燃和调节，燃烧室提供燃烧的空间，热交换器将热能传递给室内空气，风机提供燃烧所需的氧气和排烟功能，控制系统监测和控制壁挂炉的工作状态，安全阀保证壁挂炉的安全运行。

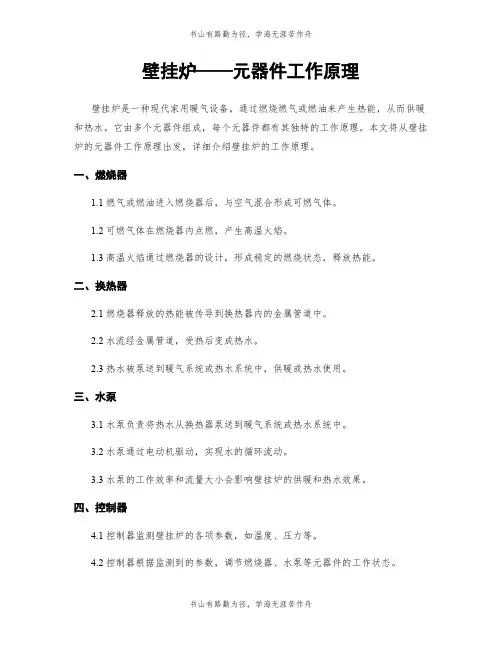

壁挂炉——元器件工作原理
壁挂炉——元器件工作原理壁挂炉是一种现代家用暖气设备，通过燃烧燃气或燃油来产生热能，从而供暖和热水。
它由多个元器件组成，每个元器件都有其独特的工作原理。
本文将从壁挂炉的元器件工作原理出发，详细介绍壁挂炉的工作原理。
一、燃烧器1.1 燃气或燃油进入燃烧器后，与空气混合形成可燃气体。
1.2 可燃气体在燃烧器内点燃，产生高温火焰。
1.3 高温火焰通过燃烧器的设计，形成稳定的燃烧状态，释放热能。
二、换热器2.1 燃烧器释放的热能被传导到换热器内的金属管道中。
2.2 水流经金属管道，受热后变成热水。
2.3 热水被泵送到暖气系统或热水系统中，供暖或热水使用。
三、水泵3.1 水泵负责将热水从换热器泵送到暖气系统或热水系统中。
3.2 水泵通过电动机驱动，实现水的循环流动。
3.3 水泵的工作效率和流量大小会影响壁挂炉的供暖和热水效果。
四、控制器4.1 控制器监测壁挂炉的各项参数，如温度、压力等。
4.2 控制器根据监测到的参数，调节燃烧器、水泵等元器件的工作状态。
4.3 控制器可以实现壁挂炉的自动控制，提高供暖和热水的效率。
五、安全阀5.1 安全阀是壁挂炉的安全保护装置，用于防止压力过高。
5.2 当壁挂炉内部压力超过设定值时，安全阀会自动释放压力。
5.3 安全阀的正常工作可以避免壁挂炉发生爆炸等危险情况。
综上所述，壁挂炉的元器件包括燃烧器、换热器、水泵、控制器和安全阀，它们各自承担着不同的功能，共同实现壁挂炉的供暖和热水功能。
了解这些元器件的工作原理，有助于我们更好地使用和维护壁挂炉，确保其安全、高效地运行。

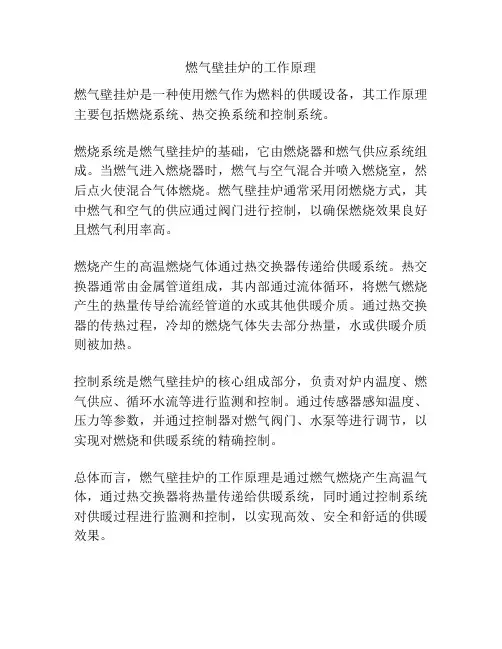

燃气壁挂炉的工作原理
燃气壁挂炉的工作原理
燃气壁挂炉是一种使用燃气作为燃料的供暖设备，其工作原理主要包括燃烧系统、热交换系统和控制系统。
燃烧系统是燃气壁挂炉的基础，它由燃烧器和燃气供应系统组成。
当燃气进入燃烧器时，燃气与空气混合并喷入燃烧室，然后点火使混合气体燃烧。
燃气壁挂炉通常采用闭燃烧方式，其中燃气和空气的供应通过阀门进行控制，以确保燃烧效果良好且燃气利用率高。
燃烧产生的高温燃烧气体通过热交换器传递给供暖系统。
热交换器通常由金属管道组成，其内部通过流体循环，将燃气燃烧产生的热量传导给流经管道的水或其他供暖介质。
通过热交换器的传热过程，冷却的燃烧气体失去部分热量，水或供暖介质则被加热。
控制系统是燃气壁挂炉的核心组成部分，负责对炉内温度、燃气供应、循环水流等进行监测和控制。
通过传感器感知温度、压力等参数，并通过控制器对燃气阀门、水泵等进行调节，以实现对燃烧和供暖系统的精确控制。
总体而言，燃气壁挂炉的工作原理是通过燃气燃烧产生高温气体，通过热交换器将热量传递给供暖系统，同时通过控制系统对供暖过程进行监测和控制，以实现高效、安全和舒适的供暖效果。

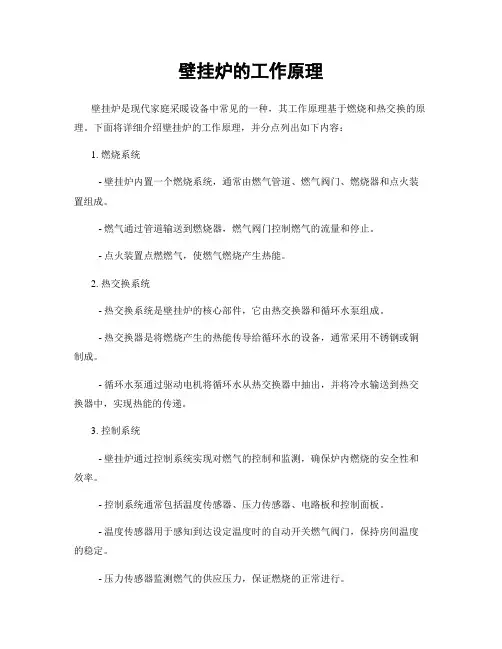

壁挂炉的工作原理
壁挂炉的工作原理壁挂炉是现代家庭采暖设备中常见的一种，其工作原理基于燃烧和热交换的原理。
下面将详细介绍壁挂炉的工作原理，并分点列出如下内容：1. 燃烧系统- 壁挂炉内置一个燃烧系统，通常由燃气管道、燃气阀门、燃烧器和点火装置组成。
- 燃气通过管道输送到燃烧器，燃气阀门控制燃气的流量和停止。
- 点火装置点燃燃气，使燃气燃烧产生热能。
2. 热交换系统- 热交换系统是壁挂炉的核心部件，它由热交换器和循环水泵组成。
- 热交换器是将燃烧产生的热能传导给循环水的设备，通常采用不锈钢或铜制成。
- 循环水泵通过驱动电机将循环水从热交换器中抽出，并将冷水输送到热交换器中，实现热能的传递。
3. 控制系统- 壁挂炉通过控制系统实现对燃气的控制和监测，确保炉内燃烧的安全性和效率。
- 控制系统通常包括温度传感器、压力传感器、电路板和控制面板。
- 温度传感器用于感知到达设定温度时的自动开关燃气阀门，保持房间温度的稳定。
- 压力传感器监测燃气的供应压力，保证燃烧的正常进行。
- 电路板负责处理传感器信号和控制燃气阀门的开关动作。
- 控制面板提供用户进行设备设置和监测，如温度调节、故障显示等。
4. 循环系统- 循环系统是壁挂炉实现采暖的关键部分，它负责将热能传递到整个房间。
- 循环系统包括供暖管道、散热器和自动排气装置。
- 供暖管道将热能从热交换器输送到各个散热器，实现房间的采暖。
- 散热器是热能的终端传导设备，通过放热片和散热翅片使热能散发到空气中。
- 自动排气装置通过自动控制排放房间中产生的空气和废气。
5. 安全系统- 壁挂炉配备了多重安全装置，保证使用过程中的安全性。
- 安全系统通常包括火焰监测器、过热保护器、漏电保护器等。
- 火焰监测器监测燃烧情况，当火焰熄灭时，燃气阀门自动关闭，避免燃气泄漏。
- 过热保护器对壁挂炉的温度进行监控，当超过设定的阈值时，自动切断燃气供应，防止设备损坏和事故发生。
- 漏电保护器监测电路中是否有漏电情况，当发生漏电时，自动切断电源，保护用户的人身安全。

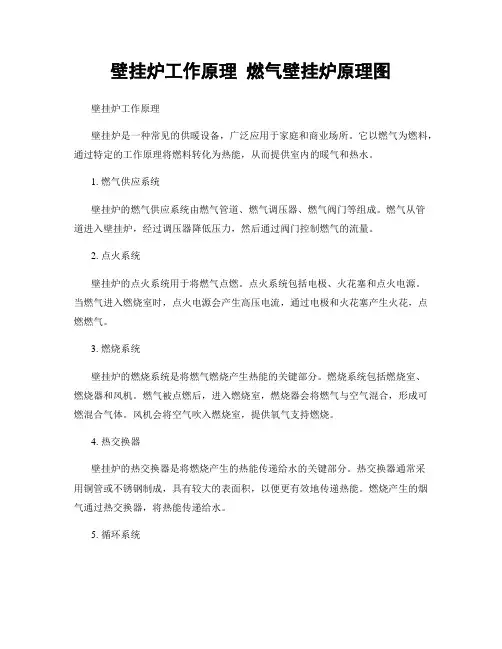

壁挂炉工作原理 燃气壁挂炉原理图
壁挂炉工作原理燃气壁挂炉原理图壁挂炉工作原理壁挂炉是一种常见的供暖设备，广泛应用于家庭和商业场所。
它以燃气为燃料，通过特定的工作原理将燃料转化为热能，从而提供室内的暖气和热水。
1. 燃气供应系统壁挂炉的燃气供应系统由燃气管道、燃气调压器、燃气阀门等组成。
燃气从管道进入壁挂炉，经过调压器降低压力，然后通过阀门控制燃气的流量。
2. 点火系统壁挂炉的点火系统用于将燃气点燃。
点火系统包括电极、火花塞和点火电源。
当燃气进入燃烧室时，点火电源会产生高压电流，通过电极和火花塞产生火花，点燃燃气。
3. 燃烧系统壁挂炉的燃烧系统是将燃气燃烧产生热能的关键部分。
燃烧系统包括燃烧室、燃烧器和风机。
燃气被点燃后，进入燃烧室，燃烧器会将燃气与空气混合，形成可燃混合气体。
风机会将空气吹入燃烧室，提供氧气支持燃烧。
4. 热交换器壁挂炉的热交换器是将燃烧产生的热能传递给水的关键部分。
热交换器通常采用铜管或不锈钢制成，具有较大的表面积，以便更有效地传递热能。
燃烧产生的烟气通过热交换器，将热能传递给水。
5. 循环系统壁挂炉的循环系统用于将热水输送到需要供暖或热水的地方。
循环系统包括水泵、水管和阀门等。
水泵通过循环将热水从壁挂炉的热交换器中抽出，然后通过水管输送到需要供暖或热水的地方。
6. 控制系统壁挂炉的控制系统用于监测和控制炉体的运行状态。
控制系统包括温度传感器、压力传感器、电路板和控制面板等。
温度传感器和压力传感器用于监测炉体的温度和压力，电路板负责处理传感器的信号，并根据设定的参数控制炉体的运行状态。
燃气壁挂炉原理图以下是一种常见的燃气壁挂炉的原理图，用于说明其内部结构和工作原理。
1. 燃气供应系统：燃气通过管道进入壁挂炉，经过调压器降低压力，然后通过阀门控制燃气的流量。
2. 点火系统：点火系统包括电极、火花塞和点火电源。
当燃气进入燃烧室时，点火电源会产生高压电流，通过电极和火花塞产生火花，点燃燃气。
3. 燃烧系统：燃烧系统包括燃烧室、燃烧器和风机。

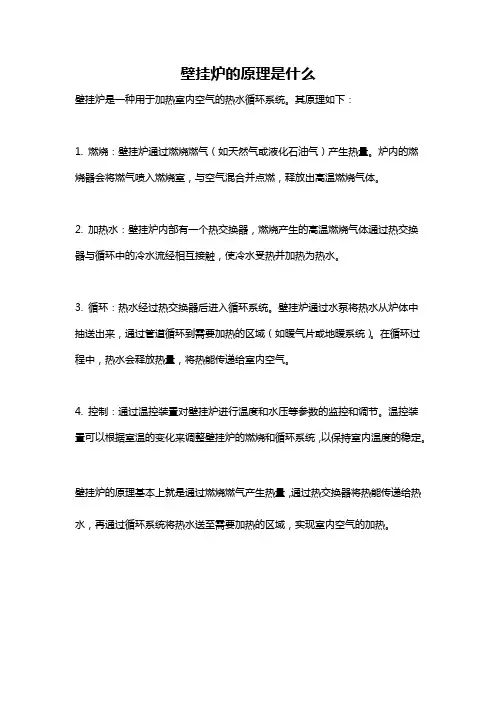

壁挂炉的原理是什么
壁挂炉的原理是什么
壁挂炉是一种用于加热室内空气的热水循环系统。
其原理如下：
1. 燃烧：壁挂炉通过燃烧燃气（如天然气或液化石油气）产生热量。
炉内的燃烧器会将燃气喷入燃烧室，与空气混合并点燃，释放出高温燃烧气体。
2. 加热水：壁挂炉内部有一个热交换器，燃烧产生的高温燃烧气体通过热交换器与循环中的冷水流经相互接触，使冷水受热并加热为热水。
3. 循环：热水经过热交换器后进入循环系统。
壁挂炉通过水泵将热水从炉体中抽送出来，通过管道循环到需要加热的区域（如暖气片或地暖系统）。
在循环过程中，热水会释放热量，将热能传递给室内空气。
4. 控制：通过温控装置对壁挂炉进行温度和水压等参数的监控和调节。
温控装置可以根据室温的变化来调整壁挂炉的燃烧和循环系统，以保持室内温度的稳定。
壁挂炉的原理基本上就是通过燃烧燃气产生热量，通过热交换器将热能传递给热水，再通过循环系统将热水送至需要加热的区域，实现室内空气的加热。

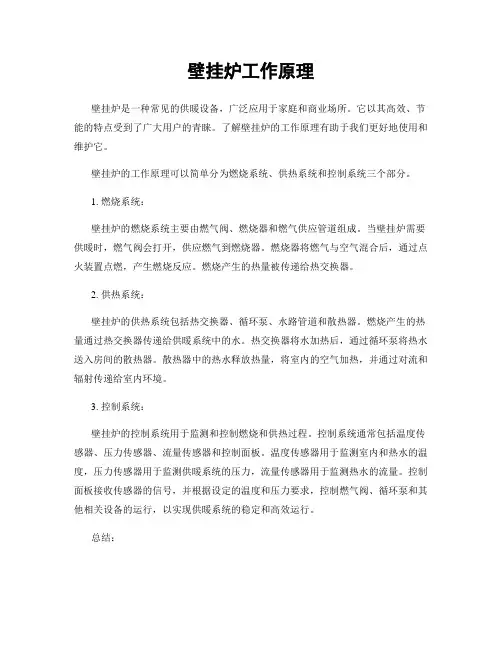

壁挂炉工作原理
壁挂炉工作原理壁挂炉是一种常见的供暖设备，广泛应用于家庭和商业场所。
它以其高效、节能的特点受到了广大用户的青睐。
了解壁挂炉的工作原理有助于我们更好地使用和维护它。
壁挂炉的工作原理可以简单分为燃烧系统、供热系统和控制系统三个部分。
1. 燃烧系统：壁挂炉的燃烧系统主要由燃气阀、燃烧器和燃气供应管道组成。
当壁挂炉需要供暖时，燃气阀会打开，供应燃气到燃烧器。
燃烧器将燃气与空气混合后，通过点火装置点燃，产生燃烧反应。
燃烧产生的热量被传递给热交换器。
2. 供热系统：壁挂炉的供热系统包括热交换器、循环泵、水路管道和散热器。
燃烧产生的热量通过热交换器传递给供暖系统中的水。
热交换器将水加热后，通过循环泵将热水送入房间的散热器。
散热器中的热水释放热量，将室内的空气加热，并通过对流和辐射传递给室内环境。
3. 控制系统：壁挂炉的控制系统用于监测和控制燃烧和供热过程。
控制系统通常包括温度传感器、压力传感器、流量传感器和控制面板。
温度传感器用于监测室内和热水的温度，压力传感器用于监测供暖系统的压力，流量传感器用于监测热水的流量。
控制面板接收传感器的信号，并根据设定的温度和压力要求，控制燃气阀、循环泵和其他相关设备的运行，以实现供暖系统的稳定和高效运行。
总结：壁挂炉的工作原理是通过燃烧系统将燃气燃烧产生的热量传递给供热系统中的水，再通过循环泵将热水送入散热器，最终将热量传递给室内环境。
控制系统用于监测和控制整个过程，以确保壁挂炉的安全、高效运行。
需要注意的是，在使用壁挂炉时，应定期检查和清洁燃烧系统、供热系统和控制系统，以确保其正常运行。
同时，应根据实际需要调整壁挂炉的温度和压力，合理使用和控制供暖系统，以提高能源利用效率和减少能源浪费。
以上是关于壁挂炉工作原理的详细介绍，希望对您有所帮助。
如有其他问题，请随时向我们咨询。

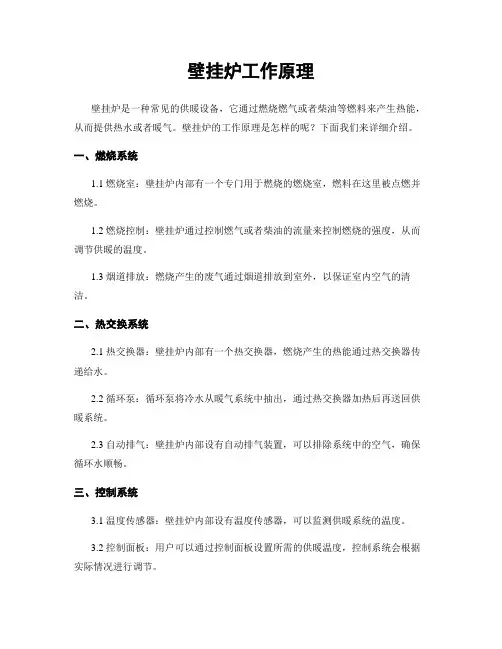

壁挂炉工作原理
壁挂炉工作原理壁挂炉是一种常见的供暖设备，它通过燃烧燃气或者柴油等燃料来产生热能，从而提供热水或者暖气。
壁挂炉的工作原理是怎样的呢？下面我们来详细介绍。
一、燃烧系统1.1 燃烧室：壁挂炉内部有一个专门用于燃烧的燃烧室，燃料在这里被点燃并燃烧。
1.2 燃烧控制：壁挂炉通过控制燃气或者柴油的流量来控制燃烧的强度，从而调节供暖的温度。
1.3 烟道排放：燃烧产生的废气通过烟道排放到室外，以保证室内空气的清洁。
二、热交换系统2.1 热交换器：壁挂炉内部有一个热交换器，燃烧产生的热能通过热交换器传递给水。
2.2 循环泵：循环泵将冷水从暖气系统中抽出，通过热交换器加热后再送回供暖系统。
2.3 自动排气：壁挂炉内部设有自动排气装置，可以排除系统中的空气，确保循环水顺畅。
三、控制系统3.1 温度传感器：壁挂炉内部设有温度传感器，可以监测供暖系统的温度。
3.2 控制面板：用户可以通过控制面板设置所需的供暖温度，控制系统会根据实际情况进行调节。
3.3 安全保护：控制系统还包括安全保护装置，如过热保护、漏电保护等，确保使用过程中的安全性。
四、供水系统4.1 水泵：壁挂炉内部有一台水泵，用于将加热后的水送入供暖系统。
4.2 水箱：壁挂炉通常配有一个水箱，用于储存热水，以备需要时使用。
4.3 水质控制：供水系统还包括水质控制装置，可以确保供暖系统的水质符合标准，延长设备的使用寿命。
五、节能环保5.1 高效燃烧：壁挂炉采用高效燃烧技术，燃烧效率高，节能环保。
5.2 智能控制：壁挂炉的控制系统智能化程度高，可以根据室内温度和用户需求自动调节供暖水温。
5.3 低排放：壁挂炉的燃烧排放量低，对环境影响小，符合现代环保要求。
总结：壁挂炉通过燃烧系统、热交换系统、控制系统、供水系统等多个部份协同工作，实现了高效供暖的功能。
其节能环保、安全可靠的特点使其成为现代家庭供暖的理想选择。

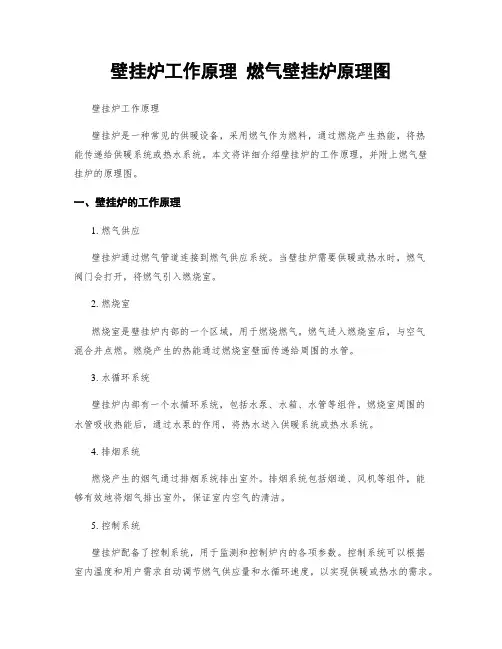

壁挂炉工作原理 燃气壁挂炉原理图
壁挂炉工作原理燃气壁挂炉原理图壁挂炉工作原理壁挂炉是一种常见的供暖设备，采用燃气作为燃料，通过燃烧产生热能，将热能传递给供暖系统或热水系统。
本文将详细介绍壁挂炉的工作原理，并附上燃气壁挂炉的原理图。
一、壁挂炉的工作原理1. 燃气供应壁挂炉通过燃气管道连接到燃气供应系统。
当壁挂炉需要供暖或热水时，燃气阀门会打开，将燃气引入燃烧室。
2. 燃烧室燃烧室是壁挂炉内部的一个区域，用于燃烧燃气。
燃气进入燃烧室后，与空气混合并点燃。
燃烧产生的热能通过燃烧室壁面传递给周围的水管。
3. 水循环系统壁挂炉内部有一个水循环系统，包括水泵、水箱、水管等组件。
燃烧室周围的水管吸收热能后，通过水泵的作用，将热水送入供暖系统或热水系统。
4. 排烟系统燃烧产生的烟气通过排烟系统排出室外。
排烟系统包括烟道、风机等组件，能够有效地将烟气排出室外，保证室内空气的清洁。
5. 控制系统壁挂炉配备了控制系统，用于监测和控制炉内的各项参数。
控制系统可以根据室内温度和用户需求自动调节燃气供应量和水循环速度，以实现供暖或热水的需求。
二、燃气壁挂炉原理图以下是一张燃气壁挂炉的原理图，详细展示了壁挂炉的各个组成部分及其连接方式。
（原理图见附件）1. 燃气供应管道：将燃气引入壁挂炉的燃气阀门。
2. 燃烧室：用于燃烧燃气的区域，包括燃烧室壁面和燃烧室门。
3. 燃气阀门：控制燃气的进出，根据需要开启或关闭。
4. 燃气调节器：调节燃气的压力和流量，确保燃气的正常供应。
5. 热交换器：将燃烧产生的热能传递给水管，实现热水的供应。
6. 水泵：通过水泵将热水送入供暖系统或热水系统。
7. 水箱：储存一定量的水，确保供暖或热水的持续供应。
8. 烟道：将燃烧产生的烟气排出室外。
9. 风机：通过风机的作用，将烟气顺利排出。
10. 控制面板：用于设置和控制壁挂炉的工作参数，如温度、供暖模式等。
总结：壁挂炉通过燃烧燃气产生热能，将热能传递给水管，再通过水泵将热水送入供暖系统或热水系统。

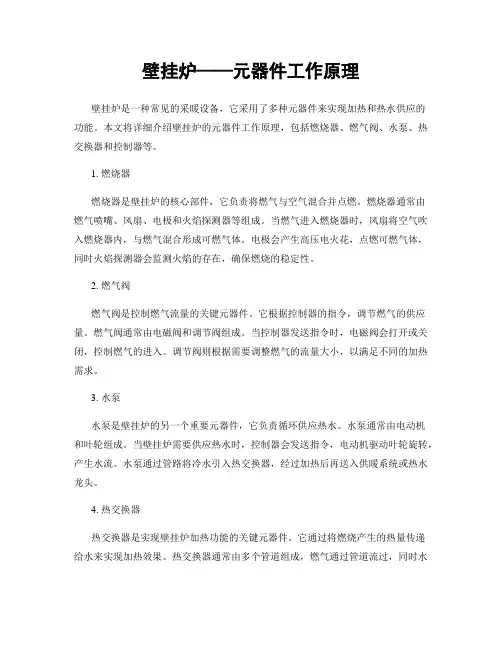

壁挂炉——元器件工作原理
壁挂炉——元器件工作原理壁挂炉是一种常见的采暖设备，它采用了多种元器件来实现加热和热水供应的功能。
本文将详细介绍壁挂炉的元器件工作原理，包括燃烧器、燃气阀、水泵、热交换器和控制器等。
1. 燃烧器燃烧器是壁挂炉的核心部件，它负责将燃气与空气混合并点燃。
燃烧器通常由燃气喷嘴、风扇、电极和火焰探测器等组成。
当燃气进入燃烧器时，风扇将空气吹入燃烧器内，与燃气混合形成可燃气体。
电极会产生高压电火花，点燃可燃气体，同时火焰探测器会监测火焰的存在，确保燃烧的稳定性。
2. 燃气阀燃气阀是控制燃气流量的关键元器件。
它根据控制器的指令，调节燃气的供应量。
燃气阀通常由电磁阀和调节阀组成。
当控制器发送指令时，电磁阀会打开或关闭，控制燃气的进入。
调节阀则根据需要调整燃气的流量大小，以满足不同的加热需求。
3. 水泵水泵是壁挂炉的另一个重要元器件，它负责循环供应热水。
水泵通常由电动机和叶轮组成。
当壁挂炉需要供应热水时，控制器会发送指令，电动机驱动叶轮旋转，产生水流。
水泵通过管路将冷水引入热交换器，经过加热后再送入供暖系统或热水龙头。
4. 热交换器热交换器是实现壁挂炉加热功能的关键元器件。
它通过将燃烧产生的热量传递给水来实现加热效果。
热交换器通常由多个管道组成，燃气通过管道流过，同时水也通过另一组管道流过，两者之间通过金属壁进行热量传递。
燃气的热量会使管道中的水升温，从而实现供暖或热水供应。
5. 控制器控制器是壁挂炉的智能化管理系统，它负责监测和控制壁挂炉的运行状态。
控制器通常由主控芯片、传感器和显示屏等组成。
传感器可以实时监测燃气、水温、压力等参数，并将数据传输给主控芯片。
主控芯片根据传感器数据和设定的参数，控制燃烧器、燃气阀、水泵等元器件的工作状态，以实现壁挂炉的正常运行和高效能耗。
总结：壁挂炉的元器件工作原理包括燃烧器、燃气阀、水泵、热交换器和控制器等。
燃烧器负责将燃气与空气混合并点燃，燃气阀控制燃气流量，水泵循环供应热水，热交换器实现热量传递，控制器监测和控制壁挂炉的运行状态。

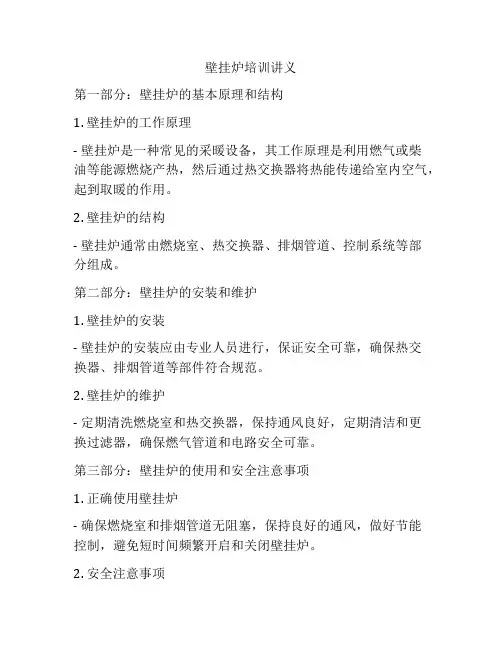

壁挂炉培训讲义
壁挂炉培训讲义第一部分：壁挂炉的基本原理和结构1. 壁挂炉的工作原理- 壁挂炉是一种常见的采暖设备，其工作原理是利用燃气或柴油等能源燃烧产热，然后通过热交换器将热能传递给室内空气，起到取暖的作用。
2. 壁挂炉的结构- 壁挂炉通常由燃烧室、热交换器、排烟管道、控制系统等部分组成。
第二部分：壁挂炉的安装和维护1. 壁挂炉的安装- 壁挂炉的安装应由专业人员进行，保证安全可靠，确保热交换器、排烟管道等部件符合规范。
2. 壁挂炉的维护- 定期清洗燃烧室和热交换器，保持通风良好，定期清洁和更换过滤器，确保燃气管道和电路安全可靠。
第三部分：壁挂炉的使用和安全注意事项1. 正确使用壁挂炉- 确保燃烧室和排烟管道无阻塞，保持良好的通风，做好节能控制，避免短时间频繁开启和关闭壁挂炉。
2. 安全注意事项- 使用壁挂炉时，应确保燃气管道和电路安全可靠，预防泄露和漏电，避免使用劣质燃料，保证壁挂炉的正常运行。
第四部分：壁挂炉故障排除和维修1. 壁挂炉常见故障- 壁挂炉常见的故障包括排烟不畅、燃烧不稳、燃气泄漏等。
2. 故障排除和维修- 对于壁挂炉的故障，应及时联系专业维修人员进行处理，不得私自操作，确保安全。
结语- 壁挂炉是一种常见的取暖设备，正确使用和维护壁挂炉是保证其安全和效果的关键，希望大家能够认真学习并严格遵守相关规定。
第五部分：节能环保与壁挂炉的使用1. 节能环保- 壁挂炉是一种高效节能的取暖设备，但我们也需要在日常使用中注意一些节能环保的小细节，比如合理设置温度、定期清洁燃烧室和热交换器、避免短时间频繁的开启和关闭等，以减少能源浪费，保护环境。
2. 能耗监测- 壁挂炉使用者可以安装能耗监测设备，通过实时监测壁挂炉的使用情况，合理调整取暖设备的温度和使用时长，从而达到节能环保的效果。
第六部分：壁挂炉的更换和升级1. 更换壁挂炉- 当旧的壁挂炉出现严重故障，或者使用寿命已经较长时，需要考虑更换新的壁挂炉。
更换壁挂炉时，需要选择符合当地规范要求的壁挂炉，并且进行专业安装。
壁挂炉培训资料
壁挂炉噪音过大
风机噪音
燃气阀噪音
其他噪音
循环泵噪音
总结词
壁挂炉水压异常会影响到壁挂炉的正常运行和采暖效果，需要及时排查和解决。
水压过低
水压过低会导致壁挂炉无法正常启动和运转。排查方法：检查壁挂炉底部补水阀门是否开启，如未开启需打开阀门，如补水后水压仍低则需检查采暖系统是否存在漏水点。
水压过高
水压过高会导致壁挂炉采暖系统受损。排查方法：关闭壁挂炉补水阀门，打开底部排水阀将水排出，如压力仍无法降低则需检查采暖系统是否存在堵塞或其他故障。
根据使用频率和环境，定期进行专业保养，延长设备使用寿命
介绍常见故障的排查方法，方便用户自行解决简单问题
壁挂炉常见故障与排除方法
03
总结词
点火是壁挂炉正常运行的第一步，若无法正常点火则需要进行排查。
燃气压力不足
燃气压力过低，导致点火失败。排查方法：检查燃气管道是否畅通，调整燃气压力至正常范围（1000-3000Pa）。
根据使用目的和燃料类型，壁挂炉可分为天然气壁挂炉、燃油壁挂炉、燃气壁挂炉等。
壁挂炉分类
壁挂炉的定义与分类
壁挂炉工作原理
壁挂炉通过将燃气与空气混合，在燃烧室内实现高效燃烧，将热能转化为热水或蒸汽，然后通过散热器或地暖等末端设备向用户供暖。
自动控制系统
壁挂炉内置自动控制系统，可实时监测水温、压力等参数，确保燃烧和供暖过程的稳定性和安全性。
壁挂炉的工作原理
壁挂炉的组成结构
包括燃气进气管、燃气阀、燃烧室等部件，用于燃气供应和控制。
燃气系统
水路系统
控制系统
安全保护系统
包括水箱、水泵、换热器等部件，用于热水的存储、输送和转换。
包括温度传感器、控制器、电磁阀等部件，用于实时监测和控制壁挂炉的工作状态。
壁挂炉原理零部件及作用介绍
壁挂炉原理零部件及作用介绍壁挂炉是一种先进的暖气设备，广泛应用于家庭和商业建筑。
它通过燃烧燃气或石油等燃料来加热水，并将热能传递给房间，实现供暖和热水的功能。
下面将对壁挂炉的原理、零部件及作用进行详细介绍。
一、壁挂炉的原理壁挂炉的工作原理基于热交换的原理。
壁挂炉内部包含一个燃烧室和一个热交换器。
当燃料被点燃时，燃烧室内的热能被传递给热交换器，然后再通过管道输送到不同的房间。
燃料首先进入燃烧器，然后通过点火器点燃。
随着燃料的燃烧，热能产生并传递给热交换器。
热交换器是一个有许多管道的金属结构，它的作用是将燃料燃烧产生的热能转移到冷却介质，一般是水。
当冷却介质通过热交换器时，它吸收了热能并升温。
这些加热的水通常用于供暖或热水。
然后，热水通过管道输送到不同的房间或用于热水供应系统。
二、壁挂炉的零部件及作用1.燃烧器：燃烧器是壁挂炉中的关键部件，负责将燃料与空气混合并点燃。
它的作用是维持燃料的燃烧，产生高温气体，将热能传递给热交换器。
2.热交换器：热交换器是壁挂炉中的另一个重要部件，起到燃料燃烧产生的热能传递给冷却介质的作用。
一般由金属制成，具有许多管道，能将热量传递给水。
3.水泵：水泵是壁挂炉中的组成部分，用于将冷却介质（一般是水）从壁挂炉中泵出，并输送到不同的房间或设备中。
4.压力阀：壁挂炉中的压力阀起到调节壁挂炉系统中的水压的作用。
它可根据系统需求调节水泵的工作速度，保持适当的水压。
5.温控系统：壁挂炉的温控系统负责监测室内温度，并调节壁挂炉的工作状态。
当室内温度低于设定值时，温控系统启动壁挂炉加热系统；当温度达到设定值时，温控系统停止供热。
6.排气管道：燃烧燃料会产生烟气，排气管道则用于排放燃烧产生的废气。
它确保燃烧室内的废气顺畅排出，维持壁挂炉的正常工作。
7.控制面板：控制面板是壁挂炉的操作界面，用于设置温度、监控设备运行状态等。
用户可以通过控制面板对壁挂炉进行操作和调节。
总结：壁挂炉通过燃料的燃烧将热能转化为热水，并通过管道输送到不同的房间，实现供暖和热水供应。
壁挂炉工作原理 燃气壁挂炉原理图
壁挂炉工作原理燃气壁挂炉原理图壁挂炉工作原理壁挂炉是一种常见的供暖设备，它通过燃烧燃气或其他燃料来产生热能，然后将热能传递给供暖系统，从而实现室内的供暖。
在本文中，我们将详细介绍壁挂炉的工作原理，并提供一个燃气壁挂炉的原理图作为参考。
1. 燃气壁挂炉的基本组成燃气壁挂炉由燃烧器、热交换器、控制系统和排烟系统等组成。
- 燃烧器：燃烧器负责将燃气与空气混合，并点燃燃气，产生火焰。
- 热交换器：热交换器是壁挂炉的核心部件，它负责将燃烧产生的热能传递给供暖系统。
热交换器通常由金属材料制成，具有较大的表面积，以便更高效地传递热能。
- 控制系统：控制系统监测和控制壁挂炉的工作状态，包括调节燃气供应、控制燃烧器点火和熄火、监测温度等功能。
- 排烟系统：排烟系统负责将燃烧产生的废气排出室外，以确保室内空气的清洁和安全。
2. 燃气壁挂炉的工作原理燃气壁挂炉的工作原理可以分为点火、燃烧和供暖三个阶段。
- 点火阶段：当用户需要供暖时，控制系统会发送点火信号，燃烧器开始工作。
燃气与空气在燃烧器内混合，并通过点火装置点燃，产生火焰。
- 燃烧阶段：点火后，燃烧器会持续供应燃气和空气，维持火焰的燃烧。
燃烧产生的热能通过热交换器传递给供暖系统。
同时，控制系统会监测室内温度，并根据设定值调节燃气供应量，以保持室内温度稳定。
- 供暖阶段：在燃烧阶段，热交换器将热能传递给供暖系统，供暖系统通过管道将热水或蒸汽传输到需要供暖的区域。
在供暖系统中，热水或蒸汽释放出热量，使室内温度升高。
3. 燃气壁挂炉原理图以下是一个简化的燃气壁挂炉原理图，用于说明燃气壁挂炉的工作原理。
[燃气壁挂炉原理图]该原理图展示了燃气壁挂炉的基本组成和工作流程。
燃气和空气通过燃烧器混合，并在点火装置的作用下点燃，形成火焰。
火焰燃烧产生的热能通过热交换器传递给供暖系统，同时废气通过排烟系统排出室外。
总结：壁挂炉是一种常用的供暖设备，它通过燃烧燃气产生热能，然后将热能传递给供暖系统。
全面图解壁挂炉（工作原理、结构、部件、作用）
全面图解壁挂炉（工作原理、结构、部件、作用）壁挂炉也即燃气采暖热水炉。
是以水为热传媒，燃烧燃气产生热量，用于家庭采暖兼供生活热水的装置。
可采用散热片、地暖盘管和风机盘管等作为散热末端；生活热水可采用储水式或者直接采用快速式。
常被称为壁挂炉、家用锅炉、燃气采暖炉、燃气采暖热水炉、壁挂式燃气锅炉等。
系统与结构1、燃烧系统：负责燃气安全稳定燃烧，释放燃气的化学能，空气室、燃烧室、燃烧器、风机、烟道、风压差管、风压差开关；2、换热系统：负责热交换，提高水温。
包括气-水、水-水热交换、主换热器、板式换热器、采暖NTC、卫浴NTC、极限温度开关；3、水路动力及安全系统：负责提供水流动力，维护系统管道安全水泵、安全阀、膨胀水箱、水压差开关、旁通阀；4、电控系统：负责协调各系统的工作，设置工作参数及显示壁挂炉的工作状态控制板、显示板；5、其它部件：水压表、补水阀。
采暖模式工作开机前：检测水压开关是否通（否E1），采暖传感器、卫浴传感器是否在正常范围内（否E3、E4），极限温度开关是否通（否E7）；按开机：检测水流量感应器有没有信号时；没有。
①水泵先运行30S，同时检测风压开关在连续几秒内是断开；（否则E6）；②风机运行，检测风压开关在连续几秒内是通（否则E6），检火电极检测有无信号（有E5）；③ 电极点火，燃气阀打开一半（中火）检火电极检测到有火时（每次点火8秒，连续三次失败，显E2），燃气阀全部打开（大火）使所有燃烧器着火，然后燃气阀关到最小（小火），再根据取暖水温小于设定温度，则大火烧；到设定温度，火焰慢慢变少，从火焰标志上看一格一格减少，尽量保持在设定温度时燃烧；如降到最小火燃烧时，采暖水温不超过设定温度5度，电脑板拔码6在ON时过5分钟熄火，拔码6在OFF时不熄火，如降到最小火燃烧时，采暖水温还是大于设定温度5度，炉熄火；关闭燃气阀；④ 风机延迟30秒关；⑤ 拔码6在ON时水泵延迟60秒关，然后停7分钟运行3分钟；拔码在OFF时水泵不停；⑥拔码2在ON时直至水温低于设定温度15度，拔码2在OFF 时直至水温低于设定温度8度，同时过3分钟后，重新进入启动程序。
壁挂炉工作原理 燃气壁挂炉原理图
壁挂炉工作原理燃气壁挂炉原理图壁挂炉工作原理壁挂炉是一种常见的供暖设备，它通过燃烧燃气来产生热能，然后将热能传递到供暖系统中。
下面将详细介绍壁挂炉的工作原理。
1. 燃气供应系统：壁挂炉的燃气供应系统由燃气管道、燃气调压阀和燃气控制阀组成。
燃气从燃气管道进入壁挂炉，经过燃气调压阀进行调压，然后通过燃气控制阀调节燃气的流量。
2. 点火系统：壁挂炉的点火系统主要包括电极、火花塞和点火控制器。
当需要启动壁挂炉时，点火控制器会发送电信号给电极，电极会产生火花，点燃燃气。
点火成功后，火花塞会自动关闭。
3. 燃烧系统：壁挂炉的燃烧系统由燃烧室、燃烧器和风机组成。
燃烧室是一个密封的空间，燃气在燃烧室中与空气混合后点燃。
燃烧器负责将燃气喷入燃烧室，并通过调节燃气的流量和混合比来控制燃烧的强度。
风机通过吸入空气，将空气送入燃烧室，提供氧气供燃烧使用。
4. 热交换系统：壁挂炉的热交换系统由热交换器和水循环泵组成。
燃烧后产生的热能通过热交换器传递给水，将水加热。
热交换器是一个金属管道，燃烧室中的烟气通过热交换器时，传递给水，使水的温度升高。
水循环泵负责将加热后的水送入供暖系统中。
5. 温度控制系统：壁挂炉的温度控制系统主要由温度传感器、控制器和执行器组成。
温度传感器用于感知供暖系统中的温度，将温度信号传递给控制器。
控制器根据温度信号来调节燃气的流量和燃烧的强度，以保持供暖系统中的温度稳定。
执行器根据控制器的指令，调节燃气控制阀和风机的运行状态。
壁挂炉工作原理图如下所示：[壁挂炉工作原理图]在壁挂炉的工作过程中，燃气通过燃气供应系统进入壁挂炉，经过点火系统点燃后，进入燃烧系统进行燃烧。
燃烧后产生的热能通过热交换系统传递给水，使水的温度升高。
温度控制系统根据供暖系统中的温度信号来调节燃气的流量和燃烧的强度，以保持供暖系统的温度稳定。
总结：壁挂炉是一种通过燃烧燃气来产生热能的供暖设备。
它的工作原理包括燃气供应系统、点火系统、燃烧系统、热交换系统和温度控制系统。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
目前成都市面上大部分壁挂炉结构都是这样，我们就此详细阐述一下：1、燃烧系统燃烧器是家用燃气壁挂炉能量转换部位，用于将燃气的化学能转换成系统循环水的热能。
燃烧器其头部采用口琴式结构，使得燃气能够在整个燃烧器平面上均匀喷出，点火燃烧后形成均匀的温度场，燃气燃烧产生的高温烟气将主换热器内的采暖系统水加热。
燃烧器头部采用不锈钢材料，可较大限度地延长燃烧头使用寿命。
在燃烧室内，燃烧室上部的主换热器有92片翅片，分布比较密，增加了热空气与主换热器的换热机会，提高热效率。
点火成功后15分钟内，燃气流量为最大热输出的75%，随后进行最大热输出进行最大采暖运行。
当壁挂炉接近最佳温度后，燃气将调小至适应系统负荷。
2、换热器换热器分为主换热器和辅助换热器(板式换热器)。
主换热器是由带翅片的紫铜盘管制成，三回程及管内紊流设计使换热更加充分；板式换热器由铜焊不锈钢材料压制而成，具有防结垢功能的组成。
主换热器用于将燃烧产生的高温烟气的热量传递给一次水（或称系统水），使一次水加热，板式换热器用于将一次水的热量传递给卫生用水，使卫生用水加热，向人们提供卫生热水。
3、比例式燃气调节阀比例式燃气调节阀将自动控制部件检测到的电信号通过电路板转换成用于调节燃气阀大小的机械动作，并将各安全部件检测到的安全信号转换成机械的通断动作。
该部件将电、气和机械集于一体，属于家用燃气壁挂炉内最复杂的部件。
可以根据洗浴用水所需热负荷或室内所需热负荷的变化自动调节燃气阀开启的大小，既达到用户所需要求，又最大限度的节省燃气用量。
4、循环水泵循环水泵的作用是实现系统水的循环。
家用燃气壁挂炉对其工作的稳定性、可靠性和噪音要求非常高。
家用燃气壁挂炉采用质量可靠、性能优良的德国威乐（WILO）水泵。
可以耐120℃的高温，设计寿命为连续工作十几万个小时。
5、自动排气阀自动排气阀用于自动排出系统内的气体，使管内始终充满水，以防止出现气塞或在管路最高处积存气体从而导致系统出现供热不良或出现危险。
6、风机风机的作用是以一定流速将烟气强制排出炉体，同时使燃烧室与室外之间形成稳定压差，保证适量新鲜空气进入燃烧室与喷嘴喷出的燃气以一定的比例混合，达到最佳过剩空气系数，使燃气进行完全燃烧；燃烧室内保持微负压，烟气不会通过家用燃气壁挂炉壳体间的缝隙散入室内，避免烟气中毒现象的发生。
壁挂炉则采用脉宽调制（PWM）变频技术，智能调控风机转速确保燃烧所需空气量精确配比，实现高效环保的完全燃烧，热效率高，省气省电，同时大大延长了燃烧系统与风机的使用寿命。
7、膨胀水箱膨胀水箱用于容纳采暖系统媒质水受热膨胀后多出来的水体积（如果不能缓冲这部分膨胀水量，壁挂炉及管路系统将受到损害）；同时稳定系统循环压力，缓解媒质水压力的变化。
膨胀水箱里面的橡胶皮囊内充满1 bar的氮气。
当温度升高系统水体积膨胀时，挤压空气进入水箱；温度降低系统水体积收缩时，空气的压力则将水压回采暖系统8，压力表压力表用于显示采暖系统水压力，并提示正常工作压力范围。
示数为0.5~1.6公斤的区间为系统正常运行压力区间；示数为0~0.5公斤的区间为系统水压过低区间，系统水压过低会导致机器不启动，只有当压力大于0.3bar时壁挂炉才能启动；示数为1.6~4.0公斤的区间为系统水压力过高区间，当压力表示数为3公斤时，安全阀自动放水泻压，以保护管路系统。
9、补水装置当系统缺水或压力不足时，需向采暖系统进行补水；当水压表的示数低于0.5公斤时，此时应通过补水阀及时向壁挂炉补水。
否则，壁挂炉低水压保护启动会导致壁挂炉点不着火。
10、电控系统用于控制和协调整个壁挂炉各个部件的运行。
其中最主要的是控制印刷电路板，接收壁挂炉内循环水泵、风机等部件传送过来的电信号，然后，发出指令使相应部件进行动作实现相关自动控制或保护。
另外，电控系统中还有显示印刷电路板，用于控制故障显示灯并显示相应故障代码。
11、同轴平衡烟道同轴平衡烟道用于从室外吸入新鲜空气，并将燃烧后的废气排出室外。
平衡式燃具是一个封闭系统，燃烧器燃烧所需要的空气全部从室外吸入，燃烧产物排放到室外大气中去。
同轴平衡烟道的吸、排气筒为一同心套筒，外层套管吸入室外空气，内管排放烟气。
(二)自动保护系统部件1、电离子检测棒；电离子检测棒用于检测火焰的存在和大小2、水压差阀；水压差开关用于检测水泵是否工作，同时发指令给风机，只有水泵工作，风机和燃烧器采暖打开。
3、风压差阀；用于检测风机的工作状态、风道和烟道的畅通状况。
当烟道堵塞或有倒风情况发生时，火焰自动熄灭，当堵塞排除或风向、风力改变后，机器自动起动。
4、安全阀；其压力设定值为3 Bar，当系统水压力超过3 Bar时，安全阀打开进行放水，以释放系统压力，保护系统不受损坏。
5、自动旁通阀；当系统回水受阻时，流经主换热器的水量就会减少，此时壁挂炉旁通阀将自动打开，以确保流经主换热器足够的水量，避免当系统回水受阻时，主换热器内的温度因水量减少而升高，从而损坏主换热器，起保护主换热器的作用。
6、过温保护器；利用极限温度传感器检测系统水温，当选择温度传感器发生故障时，系统水温将不受选择温度控制，继续上升，当温度达到105°C±3°C时，燃烧器关闭，从而保护壁挂炉。
7、（防冻）温度传感器。
（防冻）温度传感器可以测定系统水的温度，并将测到的温度信号转化为电信号传送到电路板。
当测到的水温低于5°C时，（防冻）温度传感器将信号传送给电路板，电路板发出指令使壁挂炉运行一会，达到防冻的目的8.负压检测：检测燃烧室的负压，并根据负压的大小调节燃气阀。
燃气壁挂炉的工作原理及过程燃气壁挂炉主要是通过将燃气与空气预混后点火燃烧，通过换热系统将热媒水（或生活热水加热），再通过散热末端加热空气用以采暖或供热的一个过程。
燃气壁挂炉的工作过程是：在锅炉待机工作状态下，当锅炉感知到有采暖需求时，风机启动，开始30秒的“前吹扫”，形成燃烧仓负压，空气进入燃烧仓；风压差开关启动，打开燃气电磁阀，燃气进入燃烧仓与空气预混；循环水泵开始工作；同时点火电极开始放电形成电弧将燃气点燃，燃气燃烧后火焰将主换热器中的锅炉炉水加热用于热交换，循环水泵将热水送出与二次系统热交换用于采暖或供热。
当有生活热水需求时，生活热水流量开关启动并切换电磁三通阀，锅炉炉水通过换热器将生活热水换热，然后供应生活热水壁挂炉的工作原理1、工作原理当壁挂炉启动之后，在系统压力正常之后，水泵启动推动采暖媒介水流动，打开水流开关或水流传感器，输出水流信号（开关信号或脉冲信号）给主控器，主控器接到水流信号之后，启动风机进行前清扫，并检测各种安全装置是否正常，在各种安全装置正常的情况下，进行点火，再分别打开一、二级阀，燃气进入燃烧器在电火花的作用下点燃燃气进行燃烧（在点火的过程中，风机一般为半速运转或断电靠惯性运转，待点着火燃烧之后，根据燃气量确定风机转速。
对于使用燃气比例阀机型，比例阀分点火电流、最小电流、最大电流，并分别可以调节），通过离子感焰技术使火焰正常燃烧，加热媒介通过散热器散发到空气中或辐射出来，达到供暖的目的。
达到设定的采暖温度后，熄火进入待机状态。
如此反复循环。
供暖/热水两用燃气壁挂炉工作原理叙述：接好供暖回水接口、供暖热水接口、冷水入口接口、卫生热水出口、燃气入口接口，插上电源插头，打开供气气阀。
拧开补水阀，打开冷水入口阀门，使供暖管道系统充水，充水压力在0.2MPa左右时，关闭补水阀，按下调节面板上的“ON/OFF”开关在“ON”位置，控制系统首先进行检测供暖系统压力是否在0.1 MPa～0.3MPa，如正常，两用壁挂炉进入待机状态。
2、工作过程采暖系统正常→检测系统压力正常→水泵工作→水流开关或水流传感器打开→输出水流信号→风机进入前清扫→检测风压正常，各安全装置正常→点火（风机进入低速运转或进入断电依靠惯性运转）→分别打开一、二级电磁阀(比例阀自动进入点火燃气量,分段阀进入小火点火)→点着火→离子感焰，正常燃烧，风机进入正常转速→达到设定温度→熄火→风机进入后清扫，水泵延时关闭。
3、供暖功能：在待机状态下，按下供暖温度调节按钮“＋”，将设定温度升高到30℃～80℃，绿色指示灯常亮，显示屏显示当时供暖热水温度，循环水泵启动，水流通过铜管经过主热交换器到流量检测开关阀，与自动旁通管处水压产生压差，使循环水流开关闭合（卫生热水优先开关断开），风机开始运转，风机运转后产生风压差，使风压开关由原来的NC-1与C导通转换为NC-1与NC-2导通，主控板接收到该信号后，点火器开始打火，然后打开电磁阀，气源开通，燃气遇到火花点燃（如此时没被点燃，点火系统又重新打火一次），主控板检测火焰信号，如有火焰信号，主控板输出控制电压使电磁阀保持开启，燃烧系统进行正常燃烧，将供暖系统管内的水加热，循环水泵将加热的水流过安装在室内的散热器中发出热量，使室温上升，达到供暖的目的。
当供暖温度探测器所感应温度高于供暖设定温度6℃～7℃时，主控板控制电磁阀关闭，燃烧系统停止燃烧，而此时循环水泵继续运转，热水仍在散热器中循环，发出热量，所以热水温度逐渐下降，当供暖温度探测器所感应温度低于供暖设定温度6℃～7℃时，主控板又控制点火器打火，电磁阀开启，燃烧系统继续燃烧，供暖系统的水又被加热，如此反复加热→散热器散热→加热，使室内温度达到室内温控器设定温度。
当室内温度高于室内温控器设定值的上限值时，主控板控制电磁阀闭合，燃烧系统停止燃烧，循环水泵仍继续运转几秒钟后停止运行（为了使主热交换器中水管内的水温均匀），由于室内温度的损耗，室内温度逐渐下降，当室内温度下降到低于室内温控器设定的下限值时，主控板控制循环水泵运转、点火器点火、电磁阀开启，继续燃烧，将水加热，循环水泵将加热的水流到散热器中发出热量，使室内温度上升，室内温度如此反复上升→下降→上升，始终保持在室内温控器控制的温度范围内（室温控制温差根据室内温控器精度而定）。
4、卫生热水功能：在待机状态下，打开冷水入口阀门或打开卫生热水出口阀门，调节面板上的绿色指示灯闪亮，冷水从节流器中的过滤网到节流器冷水出口时，通过传压管在压差阀处产生压差，使隔膜座向右移动，供暖阀门关闭，热水循环阀门打开，同时卫生热水优先开关闭合，风机转动，点火器打火，电磁阀打开，点火燃烧，烧热的水在循环水泵的压力下，经过板式热交换器与冷水进行隔离式换热，从卫生热水出口流出热水。
循环热水水路为：循环水泵→主热交换器→三通阀处的热水入口→三通阀处的热水循环出口→板式热交换器→循环水泵；卫生热水水路为：冷水入口→节流器过滤网→节流器冷水出口→板式热交换器→卫生热水出口。
当卫生热水温度高于控制面板设置温度上限时，主控板控制电磁阀关闭，燃烧系统停止燃烧，但循环水泵继续运转，热水继续循环，所以冷水在板式热交换器中仍可被换热，由于冷水在板式热交换器吸收循环热水热量，循环热水温度下降，而且卫生热水温度也下降，当卫生热水温度下降至设置温度下限时，主控板控制点火器又打火，电磁阀打开，继续燃烧，又将循环热水加热，如此反复燃烧→停止→燃烧，使卫生热水温度始终保持在设置范围内。
