H型钢轧制理论

H型钢的力学性能及应用H型钢是一种具有优良力学性能的钢材，广泛应用于建筑、桥梁、机械制造等领域。

本文将介绍H型钢的力学性能及其在工程中的应用。

1. H型钢的构造及特点H型钢是一种经过热轧压延形成的钢材，其截面形状呈“H”字型，具有以下特点：•高强度：H型钢截面中的钢材布局合理，能充分利用材料的强度，因此具有很高的抗弯和抗压能力。

•节省材料：相比其他钢材，H型钢截面形状紧凑，能在承受相同荷载的情况下使用较少的材料，从而降低成本。

•稳定性好：H型钢截面的纵横向惯性矩相对较大，使得其稳定性较好，能够抵抗变形和扭转。

•施工方便：H型钢具有统一的截面尺寸和较高的加工精度，便于工厂预制和施工现场拼装。

2. H型钢的力学性能H型钢的力学性能对于其在工程中的应用具有决定性的影响，主要包括以下几个方面：•抗弯强度：H型钢的截面形状使其在承受弯曲荷载时能够产生更大的惯性矩，因此具有较高的抗弯强度。

•抗压强度：由于H型钢截面宽度相对较大，能够充分承受压力，因此具有较高的抗压强度。

•抗剪强度：H型钢截面的形状和结构使其具有较好的抗剪性能，能够有效抵抗剪切力。

•刚度：H型钢的截面形状决定了其在承受荷载时的变形情况，具有较高的刚度，能够保持结构的稳定性。

3. H型钢的应用H型钢由于其优良的力学性能，被广泛应用于各个领域的结构工程中，包括但不限于以下几个方面：•建筑结构：H型钢常用于大跨度、高层建筑的框架结构和梁柱系统。

其高强度和稳定性使得建筑能够承受风荷载、地震力和重力荷载等多种力的作用。

•桥梁工程：H型钢常用于桥梁主梁、横梁和塔架等部分的结构设计。

其高强度和刚度能够保证桥梁的稳定性和安全性。

•机械制造：在机械制造中，H型钢常被用于制造起重机和其他大型机械设备。

其高强度和抗振性能能够保证设备的正常运行。

•石油平台：H型钢在海上石油平台的建设中也得到了广泛应用。

其高强度和抗腐蚀性能使得石油平台能够承受严酷的海洋环境。

结论H型钢以其高强度、稳定性和良好的力学性能，成为各个领域工程中重要的结构材料之一。

热轧H型钢尺寸规格(摘自GB/T11263—1998)之巴公井开创作H—高度；B—宽度；t1—腹板厚度；t2—翼缘厚度；r—工艺圆角热轧H型钢理论重量计算公式：热轧H型钢理论重量=<hd+2r(b-d)+0.8584(r2-r12)>*L*7.85*1/1000其中 h----高度（MM），b----脚宽（MM），d----腰厚（MM），r----内面圆角半径（MM），r1----边端圆角半径（MM），L-----长度（M）热轧H型钢是一种截面面积分配更加优化、强重比更加合理的经济断面高效型材，因热轧H型钢规格断面与英文字母“H”相同而得名。

热轧H型钢具有抗弯能力强、施工简单、节约成本和结构重量轻等优点，已被广泛应。

热轧H 型钢规格分为宽翼缘热轧H型钢规格（HW）、窄翼缘热轧H型钢规格（HN）和热轧H型钢桩规格（HP）三类。

热轧H 型钢规格暗示方法为：高度H宽度B腹板厚度t1翼板厚度t2，如H型钢Q235、SS400 200200812暗示为高200mm宽200mm腹板厚度8mm，翼板厚度12mm的宽翼缘H型钢尺寸规格，其牌号为Q235或SS400。

热轧H型钢是一种新型经济建筑用钢。

H型钢尺寸规格截面形状经济合理，力学性能好，轧制时截面上各点延伸较均匀、内应力小，与普通工字钢比较，具有截面模数大、重量轻、节省金属的优点，可使建筑结构减轻30-40%；又因其腿内外侧平行，腿端是直角，拼装组合成构件，可节约焊接、铆接工作量达25%。

经常使用于要求承截能力大，截面稳定性好的大型建筑（如厂房、高层建筑等），以及桥梁、船舶、起重运输机械、设备基础、支架、基础桩等。

热轧H型钢主要用于用于工业厂房、民用建筑、市政工程、石油平台、桥梁、平板车大梁、电气化铁路的电力支架、铁路沿线的钢结构桥梁等轻型、超轻型H型钢非常适用于集装箱、移动房屋、各类车库、箱式火车、电气支架、各类场馆、小别墅制造业。

(表一)。

热轧H型钢尺寸规格(摘自GB/T11263—1998)之阿布丰王创作H—高度；B—宽度；t1—腹板厚度；t2—翼缘厚度；r—工艺圆角热轧H型钢理论重量计算公式：热轧H型钢理论重量=<hd+2r(b-d)+0.8584(r2-r12)>*L*7.85*1/1000其中 h----高度（MM），b----脚宽（MM），d----腰厚（MM），r----内面圆角半径（MM），r1----边端圆角半径（MM），L-----长度（M）热轧H型钢是一种截面面积分配更加优化、强重比更加合理的经济断面高效型材，因热轧H型钢规格断面与英文字母“H”相同而得名。

热轧H型钢具有抗弯能力强、施工简单、节约成本和结构重量轻等优点，已被广泛应。

热轧H 型钢规格分为宽翼缘热轧H型钢规格（HW）、窄翼缘热轧H型钢规格（HN）和热轧H型钢桩规格（HP）三类。

热轧H 型钢规格暗示方法为：高度H宽度B腹板厚度t1翼板厚度t2，如H型钢Q235、SS400 200200812暗示为高200mm宽200mm腹板厚度8mm，翼板厚度12mm的宽翼缘H型钢尺寸规格，其牌号为Q235或SS400。

热轧H型钢是一种新型经济建筑用钢。

H型钢尺寸规格截面形状经济合理，力学性能好，轧制时截面上各点延伸较均匀、内应力小，与普通工字钢比较，具有截面模数大、重量轻、节省金属的优点，可使建筑结构减轻30-40%；又因其腿内外侧平行，腿端是直角，拼装组合成构件，可节约焊接、铆接工作量达25%。

经常使用于要求承截能力大，截面稳定性好的大型建筑（如厂房、高层建筑等），以及桥梁、船舶、起重运输机械、设备基础、支架、基础桩等。

热轧H型钢主要用于用于工业厂房、民用建筑、市政工程、石油平台、桥梁、平板车大梁、电气化铁路的电力支架、铁路沿线的钢结构桥梁等轻型、超轻型H型钢非常适用于集装箱、移动房屋、各类车库、箱式火车、电气支架、各类场馆、小别墅制造业。

(表一)。

热轧H型钢截面尺寸、截面面积及理论重量表热轧H型钢截面形状经济合理，力学性能好，轧制时截面上各点延伸较均匀、内应力小，与普通工字钢比较，具有截面模数大、重量轻、节省金属的优点，可使建筑结构减轻30-40%；又因其腿内外侧平行，腿端是直角，拼装组合成构件，可节约焊接、铆接工作量达25%。

常用于要求承截能力大，截面稳定性好的大型建筑（如厂房、高层建筑等），以及桥梁、船舶、起重运输机械、设备基础、支架、基础桩等。

HW（宽翼缘）热轧H型钢(HW)截面尺寸、截面面积及理论重量表注明：1. 表中同一型号的产品，其内侧尺寸高度一致。

2. 表中截面面积计算公式为：t1(H-2t2)+2Bt2+0.858r2。

3. 表中橘色一栏数据表示的规格为市场非常用规格。

HM（中翼缘H型钢）热轧H型钢(HM)截面尺寸、截面面积及理论重量表注明：1. 表中同一型号的产品，其内侧尺寸高度一致。

2. 表中截面面积计算公式为：t1(H-2t2)+2Bt2+0.858r2。

3. 表中橘色一栏数据表示的规格为市场非常用规格。

HN（窄翼缘H型钢）热轧H 型钢(HN)截面尺寸、截面面积及理论重量表注明：1. 表中同一型号的产品，其内侧尺寸高度一致。

2. 表中截面面积计算公式为：t 1(H-2t 2)+2Bt 2+0.858r 2。

3. 表中橘色一栏数据表示的规格为市场非常用规格。

HT （薄壁H 型钢）热轧H型钢(HT)截面尺寸、截面面积及理论重量表注明：1. 表中同一型号的产品，其内侧尺寸高度一致。

2. 表中截面面积计算公式为：t1(H-2t2)+2Bt2+0.858r2。

3. 表中橘色一栏数据表示的规格为市场非常用规格。

尺寸及表示方法说明：H——高度；B——宽度；t1——腹板厚度；t2——翼缘厚度；r——圆角半径H型钢表示方法：H与高度H值×宽度B值×腹板厚度t1值×翼缘厚度t2值例如：H596×199×10×15重量及允许偏差H型钢理论重量密度按7.85g/cm3计算。

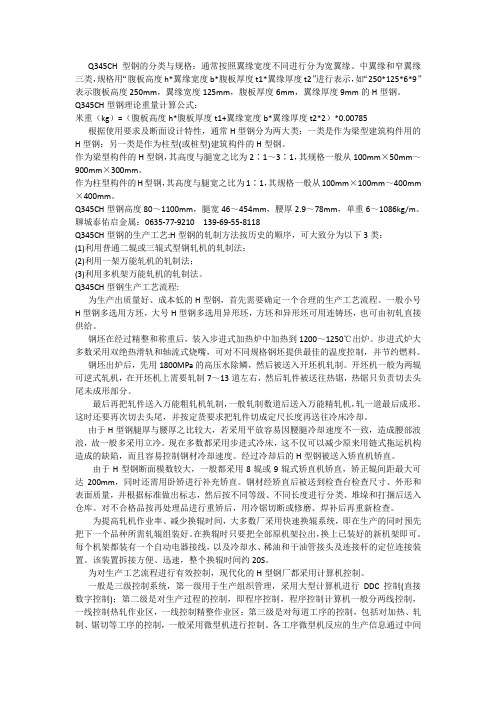

Q345CH型钢的分类与规格：通常按照翼缘宽度不同进行分为宽翼缘、中翼缘和窄翼缘三类，规格用“腹板高度h*翼缘宽度b*腹板厚度t1*翼缘厚度t2”进行表示，如“250*125*6*9”表示腹板高度250mm，翼缘宽度125mm，腹板厚度6mm，翼缘厚度9mm的H型钢。

Q345CH型钢理论重量计算公式：米重（kg）=（腹板高度h*腹板厚度t1+翼缘宽度b*翼缘厚度t2*2）*0.00785 根据使用要求及断面设计特性，通常H型钢分为两大类：一类是作为梁型建筑构件用的H型钢；另一类是作为柱型(或桩型)建筑构件的H型钢。

作为梁型构件的H型钢，其高度与腿宽之比为2∶1～3∶1，其规格一般从100mm×50mm～900mm×300mm。

作为柱型构件的H型钢，其高度与腿宽之比为1∶1，其规格一般从100mm×100mm～400mm ×400mm。

Q345CH型钢高度80～1100mm，腿宽46～454mm，腰厚2.9～78mm，单重6～1086kg/m。

聊城泰佑启金属：0635-77-9210 139-69-55-8118Q345CH型钢的生产工艺:H型钢的轧制方法按历史的顺序，可大致分为以下3类：(1)利用普通二辊或三辊式型钢轧机的轧制法；(2)利用一架万能轧机的轧制法；(3)利用多机架万能轧机的轧制法。

Q345CH型钢生产工艺流程:为生产出质量好、成本低的H型钢，首先需要确定一个合理的生产工艺流程。

一般小号H型钢多选用方坯，大号H型钢多选用异形坯，方坯和异形坯可用连铸坯，也可由初轧直接供给。

钢坯在经过精整和称重后，装入步进式加热炉中加热到1200～1250℃出炉。

步进式炉大多数采用双绝热滑轨和轴流式烧嘴，可对不同规格钢坯提供最佳的温度控制，并节约燃料。

钢坯出炉后，先用1800MPa的高压水除鳞，然后被送入开坯机轧制。

开坯机一般为两辊可逆式轧机，在开坯机上需要轧制7～13道左右，然后轧件被送往热锯，热锯只负责切去头尾未成形部分。

H型钢轧制
钢材的轧制是通过一系列轧辊，使钢坯逐渐辊成所需厚度的钢板或型钢，图2.1是宽翼缘H型钢的轧制示意图。

钢材的锻压是将加热了的钢坯用锤击或模压的方法加工成所需形状的工件，钢结构中的某些连接零件常采用此种方法制造。

热加工可破坏钢的组织，使金属的晶粒变细，还可在高温和压力下压合钢坯中的气孔、裂纹等缺陷，改善钢材的力学性能。

热乳薄板和壁厚较薄的热扎型钢，因辊扎次数较多,扎制的压缩比大，钢材的性能改善明显，其强度、塑性、韧性和焊接性能均优于厚板和厚壁型钢。

钢材的强度按板厚分组就是这个缘故。

轧钢H 型钢的轧制与发展杜立权(鞍钢设计研究院)摘要　H 型钢因其使用方便并具有很好的经济性,故用途很广泛。

详细介绍了H 型钢品种规格的分类、标准及其轧制方法和轧机布置形式,重点介绍了万能轧机机架的结构形式,最后阐述了H 型钢生产的发展方向。

关键词　H 型钢　轧制　发展Ro lling P rocess and D evelopm en t of H Secti on sD u L iquan(A ISC D esign and R esearch In stitu te ) Abstract H secti ons due to conventi onal use and good econom ical efficiency are in generaluse .Specificati ons classifying ,standard ,ro lling p rocess of H secti ons and ro lling m ills arrangem ent are introduced in detail.Structure of universal m ill stander as key po int are introduced lastly ,the developm ent directi on of p roducti on of H secti ons are described .Key W ords H secti on ro lling developm ent1　前　言H 型钢也称宽平行边工字钢或宽缘钢梁,由于使用方便并具有很好的经济性,H 型钢的用途很广泛。

它与普通的钢梁相比,具有一种合理的经济断面,其翼缘宽壁薄、单重轻、节省金属,并且高度范围大、规格多、使用灵活、翼缘内外侧表面平行,翼缘端为直角,杜立权　高级工程师　鞍钢设计研究院轧钢室邮编　114021便于组合铆焊连结,有优良的力学性能,断面模数、惯性矩及相应刚度等力学性能都优于同类工字钢。

热轧H型钢尺寸规格(摘自GB/T11263—1998)H—高度；B—宽度；t1—腹板厚度；t2—翼缘厚度；r—工艺圆角热轧H型钢理论重量计算公式：热轧H型钢理论重量=<hd+2r(b-d)+0.8584(r2-r12)>*L*7.85*1/1000其中h----高度（MM），b----脚宽（MM），d----腰厚（MM），r----内面圆角半径（MM），r1----边端圆角半径（MM），L-----长度（M）热轧H型钢是一种截面面积分配更加优化、强重比更加合理的经济断面高效型材，因热轧H型钢规格断面与英文字母“H”相同而得名。

热轧H型钢具有抗弯能力强、施工简单、节约成本和结构重量轻等优点，已被广泛应。

热轧H型钢规格分为宽翼缘热轧H型钢规格（HW）、窄翼缘热轧H型钢规格（HN）和热轧H 型钢桩规格（HP）三类。

热轧H型钢规格表示方法为：高度H宽度B腹板厚度t1翼板厚度t2，如H型钢Q235、SS400200200812表示为高200mm宽200mm 腹板厚度8mm，翼板厚度12mm的宽翼缘H型钢尺寸规格，其牌号为Q235或SS400。

热轧H型钢是一种新型经济建筑用钢。

H型钢尺寸规格截面形状经济合理，力学性能好，轧制时截面上各点延伸较均匀、内应力小，与普通工字钢比较，具有截面模数大、重量轻、节省金属的优点，可使建筑结构减轻30-40%；又因其腿内外侧平行，腿端是直角，拼装组合成构件，可节约焊接、铆接工作量达25%。

常用于要求承截能力大，截面稳定性好的大型建筑（如厂房、高层建筑等），以及桥梁、船舶、起重运输机械、设备基础、支架、基础桩等。

热轧H型钢主要用于用于工业厂房、民用建筑、市政工程、石油平台、桥梁、平板车大梁、电气化铁路的电力支架、铁路沿线的钢结构桥梁等轻型、超轻型H型钢非常适用于集装箱、移动房屋、各类车库、箱式火车、电气支架、各类场馆、小别墅制造业。

588×300 12 20 28 192.5 151 118000 9020 24.8 6.85 4020 601 594×302 14 23 28 222.4 175 137000 10600 24.9 6.90 4620 701热轧H型钢柱尺寸规格(摘自GB/T11263—1998)。
