[最新]混凝土结构及构件实体检测培训讲义PPT(272页,图文并茂)
- 格式：ppt
- 大小：13.22 MB
- 文档页数：272
下载文档原格式
合集下载
混凝土试验培训讲义ppt课件
）判断数据中的异常值。
异常值处理
对于确认的异常值，根据具体情 况采取合适的处理方法，如剔除
、替换或保留并说明。
数据修正
对于因操作失误或设备故障等原 因造成的异常数据，应进行修正
或重新试验。
试验结果影响因素分析
材料因素
分析原材料性能、配合比设计等因素对试验 结果的影响。
环境因素
研究温度、湿度、风速等环境条件对试验结 果的影响。
收缩性
采用收缩试验来检测拌合物的收缩性 能拌合物的抗渗性 能，以渗水高度或渗水压力来评价其 抗渗性能。
拌合物质量波动原因分析及控制措施
原因分析
原材料质量波动、配合比设计不合理、搅拌工艺参数不稳定、施工条件变化等 都可能导致拌合物质量波动。
控制措施
基于耐久性的评估
考虑混凝土的耐久性能指标，分析结构在长期使用过程中的性能退 化情况，评估结构的安全性。
综合评估方法
综合考虑混凝土的力学性能、耐久性以及结构的使用环境和荷载情况 等因素，采用综合评估方法对结构的安全性进行评估。
06
试验数据处理与结果 分析
数据处理基本原则和方法
准确性原则
确保试验数据的准确性 和可靠性，排除明显错
果的准确性和可靠性。
02
试件制备
按照规范制备混凝土试件，确保 尺寸、形状、表面质量等满足要
求。
04
试验后处理
对试验数据进行整理、分析和评 估，得出试验结论，提出改进建
议。
安全防护措施和应急处理方案
安全防护措施
穿戴防护用品，如安全帽、防护服、手套等；确保试验场地通风良好，避免有害 气体聚集；定期检查试验设备和工具，确保其安全可靠。
工艺因素
探讨搅拌、浇筑、养护等施工工艺对混凝土 性能的影响。
异常值处理
对于确认的异常值，根据具体情 况采取合适的处理方法，如剔除
、替换或保留并说明。
数据修正
对于因操作失误或设备故障等原 因造成的异常数据，应进行修正
或重新试验。
试验结果影响因素分析
材料因素
分析原材料性能、配合比设计等因素对试验 结果的影响。
环境因素
研究温度、湿度、风速等环境条件对试验结 果的影响。
收缩性
采用收缩试验来检测拌合物的收缩性 能拌合物的抗渗性 能，以渗水高度或渗水压力来评价其 抗渗性能。
拌合物质量波动原因分析及控制措施
原因分析
原材料质量波动、配合比设计不合理、搅拌工艺参数不稳定、施工条件变化等 都可能导致拌合物质量波动。
控制措施
基于耐久性的评估
考虑混凝土的耐久性能指标，分析结构在长期使用过程中的性能退 化情况，评估结构的安全性。
综合评估方法
综合考虑混凝土的力学性能、耐久性以及结构的使用环境和荷载情况 等因素，采用综合评估方法对结构的安全性进行评估。
06
试验数据处理与结果 分析
数据处理基本原则和方法
准确性原则
确保试验数据的准确性 和可靠性，排除明显错
果的准确性和可靠性。
02
试件制备
按照规范制备混凝土试件，确保 尺寸、形状、表面质量等满足要
求。
04
试验后处理
对试验数据进行整理、分析和评 估，得出试验结论，提出改进建
议。
安全防护措施和应急处理方案
安全防护措施
穿戴防护用品，如安全帽、防护服、手套等；确保试验场地通风良好，避免有害 气体聚集；定期检查试验设备和工具，确保其安全可靠。
工艺因素
探讨搅拌、浇筑、养护等施工工艺对混凝土 性能的影响。
《混凝土培训教材》课件
根据设计要求和工程实际情况， 选择合适的混凝土强度等级。
水灰比确定
通过试验确定最佳水灰比，以保 证混凝土的工作性能和耐久性。
骨料用量确定
根据混凝土的强度和工作性能要 求，合理确定骨料的用量。
施工过程监控
搅拌过程监控
确保混凝土搅拌均匀，控制好出机温 度和坍落度。
运输过程监控
保证混凝土在运输过程中不发生离析 、泌水等现象。
浇筑过程监控
对混凝土的浇筑温度、振捣方式等进 行严格控制，确保混凝土密实度。
养护过程监控
根据工程实ห้องสมุดไป่ตู้情况，采取适当的养护 措施，保证混凝土的硬化和强度发展 符合要求。
06
混凝土的常见问题与解决方案
裂缝的产生与预防
总结词
裂缝是混凝土结构中常见的问题，其产生的原因 多种多样，预防措施也较为多样。
原因
03
混凝土的性能
抗压强度
总结词
混凝土抗压强度是其抵抗压力的能力，是混凝土最重要的力学性能之一。
详细描述
混凝土的抗压强度取决于其内部骨料和水泥石之间的粘结力，以及混凝土内部 的微观结构。抗压强度是评估混凝土质量、选择混凝土材料以及设计混凝土结 构的重要参数。
抗拉强度
总结词
抗拉强度是指混凝土在拉应力作用下的抵抗力，是衡量混凝土抵抗拉伸荷载能力 的重要指标。
土进行有效的养护等。
工作性
总结词
工作性是指混凝土在搅拌、运输、浇筑和振捣等过程中所表现出的施工性能。
详细描述
良好的工作性是保证混凝土施工质量的关键因素之一。工作性不良可能会导致混凝土出现离析、泌水等现象，影 响混凝土的密实度和强度。为了获得良好的工作性，需要根据工程实际情况选择适当的原材料和配合比，同时加 强施工过程的控制和管理。
水灰比确定
通过试验确定最佳水灰比，以保 证混凝土的工作性能和耐久性。
骨料用量确定
根据混凝土的强度和工作性能要 求，合理确定骨料的用量。
施工过程监控
搅拌过程监控
确保混凝土搅拌均匀，控制好出机温 度和坍落度。
运输过程监控
保证混凝土在运输过程中不发生离析 、泌水等现象。
浇筑过程监控
对混凝土的浇筑温度、振捣方式等进 行严格控制，确保混凝土密实度。
养护过程监控
根据工程实ห้องสมุดไป่ตู้情况，采取适当的养护 措施，保证混凝土的硬化和强度发展 符合要求。
06
混凝土的常见问题与解决方案
裂缝的产生与预防
总结词
裂缝是混凝土结构中常见的问题，其产生的原因 多种多样，预防措施也较为多样。
原因
03
混凝土的性能
抗压强度
总结词
混凝土抗压强度是其抵抗压力的能力，是混凝土最重要的力学性能之一。
详细描述
混凝土的抗压强度取决于其内部骨料和水泥石之间的粘结力，以及混凝土内部 的微观结构。抗压强度是评估混凝土质量、选择混凝土材料以及设计混凝土结 构的重要参数。
抗拉强度
总结词
抗拉强度是指混凝土在拉应力作用下的抵抗力，是衡量混凝土抵抗拉伸荷载能力 的重要指标。
土进行有效的养护等。
工作性
总结词
工作性是指混凝土在搅拌、运输、浇筑和振捣等过程中所表现出的施工性能。
详细描述
良好的工作性是保证混凝土施工质量的关键因素之一。工作性不良可能会导致混凝土出现离析、泌水等现象，影 响混凝土的密实度和强度。为了获得良好的工作性，需要根据工程实际情况选择适当的原材料和配合比，同时加 强施工过程的控制和管理。
混凝土培训ppt课件
状态。
避免常见问题及处理方法
01
02
03
蜂窝麻面
严格控制混凝土配合比和 坍落度；加强模板清理和 脱模剂涂刷；提高振捣质 量，确保混凝土密实。
露筋
加强钢筋保护层控制；避 免踩踏钢筋；提高模板支 撑刚度，防止变形。
裂缝
控制混凝土内外温差；加 强养护措施；合理设置后 浇带和施工缝；采取必要 的加强韧性
显著提高混凝土的抗裂性能，减少裂 缝的产生和扩展。
提高耐久性
增强混凝土的耐久性，延长使用寿命 。
改善施工性能
提高混凝土的流动性和粘聚性，降低 施工难度。
应用领域
抗震结构、防爆结构、海洋工程、道 路修复等。
再生骨料混凝土环保意义和推广价值
环保意义
利用废弃混凝土破碎加工成再生骨料，减少天然资源的消 耗和废弃物的排放，降低对环境的破坏。
介绍了纤维增强混凝土的基本原理、性能优势以及在结构加固、耐久性
提升等方面的应用案例。
03
3D打印混凝土技术的创新与实践
展示了3D打印混凝土技术的最新研究成果，包括打印设备、材料研发
、建筑设计等方面的创新与实践。
学员心得体会交流环节
学习过程中的收获与感悟
学员们分享了自己在培训过程中学到的知识、技能以及对于混凝土领域的认识和理解。
修补材料选择和施工方法
修补材料
水泥基修补材料、聚合物修补材料、纤维增强修 补材料等
施工方法
表面处理、注浆处理、喷涂处理等
注意事项
修补前应对缺陷进行彻底清理，确保修补材料与 基体良好粘结，修补后应及时进行养护
质量检查和验收标准
质量检查
外观检查、敲击检查、超声检测等
验收标准
符合设计要求及相关规范标准，如《混凝土结构工程施工质量验收规范》等。对于重要结构或特殊要求的工程， 还需进行更严格的检测和验收，如钻芯取样等破坏性检测方法。
避免常见问题及处理方法
01
02
03
蜂窝麻面
严格控制混凝土配合比和 坍落度；加强模板清理和 脱模剂涂刷；提高振捣质 量，确保混凝土密实。
露筋
加强钢筋保护层控制；避 免踩踏钢筋；提高模板支 撑刚度，防止变形。
裂缝
控制混凝土内外温差；加 强养护措施；合理设置后 浇带和施工缝；采取必要 的加强韧性
显著提高混凝土的抗裂性能，减少裂 缝的产生和扩展。
提高耐久性
增强混凝土的耐久性，延长使用寿命 。
改善施工性能
提高混凝土的流动性和粘聚性，降低 施工难度。
应用领域
抗震结构、防爆结构、海洋工程、道 路修复等。
再生骨料混凝土环保意义和推广价值
环保意义
利用废弃混凝土破碎加工成再生骨料，减少天然资源的消 耗和废弃物的排放，降低对环境的破坏。
介绍了纤维增强混凝土的基本原理、性能优势以及在结构加固、耐久性
提升等方面的应用案例。
03
3D打印混凝土技术的创新与实践
展示了3D打印混凝土技术的最新研究成果，包括打印设备、材料研发
、建筑设计等方面的创新与实践。
学员心得体会交流环节
学习过程中的收获与感悟
学员们分享了自己在培训过程中学到的知识、技能以及对于混凝土领域的认识和理解。
修补材料选择和施工方法
修补材料
水泥基修补材料、聚合物修补材料、纤维增强修 补材料等
施工方法
表面处理、注浆处理、喷涂处理等
注意事项
修补前应对缺陷进行彻底清理，确保修补材料与 基体良好粘结，修补后应及时进行养护
质量检查和验收标准
质量检查
外观检查、敲击检查、超声检测等
验收标准
符合设计要求及相关规范标准，如《混凝土结构工程施工质量验收规范》等。对于重要结构或特殊要求的工程， 还需进行更严格的检测和验收，如钻芯取样等破坏性检测方法。
结构实体检测培训教材ppt课件
7
• 冬期施工、人工加热养护的结构构件， 其同条件养护试件的等效养护龄期可按 结构构件的实际养护条件，由监理(建
• 设)、施工等各方根据本附录第D.0.2条的 规定共同确定。
8
• 附录E 结构实体钢筋保护层厚度检验
• E.0. l钢筋保护层厚度检验的结构部位和构 件数量，应符合下列要求：
• 1 钢筋保护层厚度检验的结构部位，应由监 理(建设)、施工等各方根据结构构件的重要 性共同选定(重点对影响结构构件承载力一 侧钢筋的保护层厚度进行检验；对有耐久性 要求的结构构件检测，还要对非影响结构构 件承载力另一侧钢筋和其他钢筋的保护层厚 度进行检验)
• 4. 同条件养护试件拆模后，应放置在靠近相应结 构构件或结构部位的适当位置，并应采取相同的 养护方法。
• D.0.4 同条件养护试件应在达到等效养护龄期时 进行强度试验。
• 等效养护龄期应根据同条件养护试件强度与在标 准养护条件下28d龄期试件强度相等的原则确定。
6
• D.0.3 同条件自然养护试件的等效养护龄期 及相应的试件强度代表值，宜根据当地的气 温和养护条件，按下列规定确定：
2
• 10.1.2 结构实体检验的内容应包括混凝土强度、 钢筋保护层厚度以及合同约定的项目；必要时可 检验其他项目。
• 10.1.3 对混凝土强度的检验,应以在混凝土浇筑地 点制备并与结构实体同条件养护的试件强度为依 据。混凝土强度检验用同条件养护试件的留置， 养护和强度代表值应符合规范附录D的规定。
不符合现行标准、规范规定的对结构或构
件的强度合格要求，并且对该结果持有怀
疑时。检测结果可作为处理混凝土质量的
一个依据。但不能作为混凝土强度评定的
依据。
20
• 由于回弹法是通过回弹仪检测混凝土表面 硬度从而推算出混凝土强度的方法，因此 不适用于表层与内部质量的明显差异或内 部存在缺陷的混凝土结构或构件的检测。
• 冬期施工、人工加热养护的结构构件， 其同条件养护试件的等效养护龄期可按 结构构件的实际养护条件，由监理(建
• 设)、施工等各方根据本附录第D.0.2条的 规定共同确定。
8
• 附录E 结构实体钢筋保护层厚度检验
• E.0. l钢筋保护层厚度检验的结构部位和构 件数量，应符合下列要求：
• 1 钢筋保护层厚度检验的结构部位，应由监 理(建设)、施工等各方根据结构构件的重要 性共同选定(重点对影响结构构件承载力一 侧钢筋的保护层厚度进行检验；对有耐久性 要求的结构构件检测，还要对非影响结构构 件承载力另一侧钢筋和其他钢筋的保护层厚 度进行检验)
• 4. 同条件养护试件拆模后，应放置在靠近相应结 构构件或结构部位的适当位置，并应采取相同的 养护方法。
• D.0.4 同条件养护试件应在达到等效养护龄期时 进行强度试验。
• 等效养护龄期应根据同条件养护试件强度与在标 准养护条件下28d龄期试件强度相等的原则确定。
6
• D.0.3 同条件自然养护试件的等效养护龄期 及相应的试件强度代表值，宜根据当地的气 温和养护条件，按下列规定确定：
2
• 10.1.2 结构实体检验的内容应包括混凝土强度、 钢筋保护层厚度以及合同约定的项目；必要时可 检验其他项目。
• 10.1.3 对混凝土强度的检验,应以在混凝土浇筑地 点制备并与结构实体同条件养护的试件强度为依 据。混凝土强度检验用同条件养护试件的留置， 养护和强度代表值应符合规范附录D的规定。
不符合现行标准、规范规定的对结构或构
件的强度合格要求，并且对该结果持有怀
疑时。检测结果可作为处理混凝土质量的
一个依据。但不能作为混凝土强度评定的
依据。
20
• 由于回弹法是通过回弹仪检测混凝土表面 硬度从而推算出混凝土强度的方法，因此 不适用于表层与内部质量的明显差异或内 部存在缺陷的混凝土结构或构件的检测。

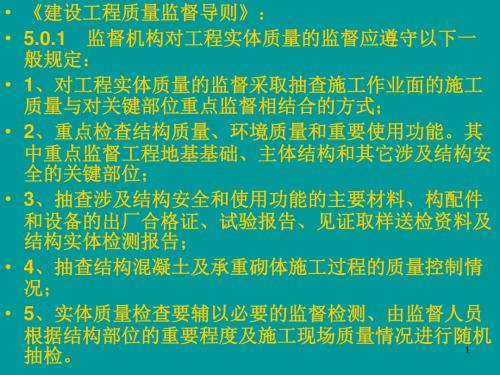

混凝土工程结构实体检验幻灯
•
回弹法检测砼强度记录及强度评定
建设单位及工程名称施工单位监督备案号结构构件基础承台 设计强度等级C25测 区回弹值回弹平均值碳化值砼强度换算 值泵送修砼正值泵送砼强度换算值 1373634373432393735.51.528.83.031.8383830363434363 22343737403237323935.11.528.13.031.037333930383232 343383832403639374037.51.532.12.434.53440373737363 9364323836323436333635.81.529.33.032.3424038343837 32365323942393634333436.71.530.82.833.632393640404 434366363635343736343435.21.528.23.031.23230353734 3736367323838373443393636.31.530.13.033.1383232413 63636348463637384137373438.11.533.22.035.241324040 404036349363942374031313437.01.531.22.633.83345344 03939383410363838343635383436.31.530.13.033.140363 83436363636 浇筑日期抽测日期强度评定n=10 mf ccu=33.0
• 1）、钢筋保护厚度检测结构部位和 构件数量。 • 钢筋保护层厚度检测结构部位，应 由监理（建设），施工等各方根据 结构构件的重要性共同选定；对梁、 板类构件，应各抽取构件数量2%， 且不少于5个构件进行检测，当有悬 挑构件时，抽取的构件中悬挑梁类， 板类构件所占比例不宜小于50%
回弹法检测砼强度记录及强度评定
建设单位及工程名称施工单位监督备案号结构构件基础承台 设计强度等级C25测 区回弹值回弹平均值碳化值砼强度换算 值泵送修砼正值泵送砼强度换算值 1373634373432393735.51.528.83.031.8383830363434363 22343737403237323935.11.528.13.031.037333930383232 343383832403639374037.51.532.12.434.53440373737363 9364323836323436333635.81.529.33.032.3424038343837 32365323942393634333436.71.530.82.833.632393640404 434366363635343736343435.21.528.23.031.23230353734 3736367323838373443393636.31.530.13.033.1383232413 63636348463637384137373438.11.533.22.035.241324040 404036349363942374031313437.01.531.22.633.83345344 03939383410363838343635383436.31.530.13.033.140363 83436363636 浇筑日期抽测日期强度评定n=10 mf ccu=33.0
• 1）、钢筋保护厚度检测结构部位和 构件数量。 • 钢筋保护层厚度检测结构部位，应 由监理（建设），施工等各方根据 结构构件的重要性共同选定；对梁、 板类构件，应各抽取构件数量2%， 且不少于5个构件进行检测，当有悬 挑构件时，抽取的构件中悬挑梁类， 板类构件所占比例不宜小于50%
2024版混凝土知识培训课件
contents •混凝土基本概念与性质•混凝土配合比设计•混凝土浇筑与振捣技术•混凝土养护与拆模时间控制•混凝土裂缝预防与处理措施•混凝土强度检测与评定方法目录定义及分类定义分类原材料组成骨料水泥水外加剂硬化过程与机理硬化过程硬化机理工作性混凝土在搅拌、运输、浇筑和成型过程中的性能表现。
包括流动性、保水性、粘聚性等方面。
良好的工作性有利于保证施工质量和提高施工效率。
抗压强度混凝土在压力作用下抵抗破坏的能力，是评价混凝土质量的主要指标之一。
通常以立方体抗压强度或圆柱体抗压强度表示。
抗拉强度混凝土在拉力作用下抵抗破坏的能力。
由于混凝土的抗拉强度远低于抗压强度，因此在实际应用中需要采取相应措施提高抗拉性能。
耐久性混凝土在长期使用过程中抵抗环境侵蚀和破坏的能力。
包括抗渗性、抗冻性、耐腐蚀性等方面。
主要性能指标配合比设计原则确保混凝土达到设计要求的强度等级。
提高混凝土的耐久性，减少开裂、碳化等问题。
保证混凝土具有良好的和易性、流动性和保水性。
在满足性能要求的前提下，尽量降低混凝土成本。
强度原则耐久性原则工作性原则经济性原则水灰比选择砂率选择外加剂选择030201水灰比、砂率等参数选择配合比优化方法试配法经验法计算机辅助设计法实际工程应用案例案例一案例二案例三010204浇筑前准备工作检查模板、钢筋、预埋件等是否符合设计要求，确保尺寸准确无误。
清理模板内的杂物和积水，确保混凝土浇筑质量。
检查混凝土配合比是否符合设计要求，确保混凝土强度和工作性能。
准备好浇筑所需的设备和工具，如输送泵、料斗、铁锹、振捣器等。
03浇筑方法及注意事项01020304振捣设备选用和操作要点现场施工质量控制建立健全质量管理体系，明确各级人员职责，确保施工加强原材料质量控制，对进场原材料进行检验和验收，自然养护蒸汽养护实施要点加热养护养护方式选择及实施要点温度、湿度对养护效果影响分析温度影响温度越高，水泥水化反应速度越快，混凝土强度增长越快；但温度过高会导致混凝土内部水分蒸发过快，产生干缩裂缝。
混凝土试验培训讲义课件
混凝土试验培训讲义课件一、教学内容本讲义主要针对混凝土试验方面的知识进行培训。
内容包括：混凝土的基本概念、混凝土的配合比设计、混凝土的制备与运输、混凝土的养护与检测等。
1. 混凝土的基本概念：介绍混凝土的定义、分类、性能和应用。
2. 混凝土的配合比设计：讲解混凝土配合比的确定方法、混凝土设计原则以及配合比设计中的注意事项。
3. 混凝土的制备与运输：介绍混凝土制备工艺、搅拌设备的选择、混凝土运输的方法及要求。
4. 混凝土的养护与检测：阐述混凝土养护的目的、方法、养护期以及混凝土强度检测的方法。
二、教学目标1. 使学生了解混凝土的基本概念，掌握混凝土的分类和性能。
2. 培养学生掌握混凝土配合比设计的方法和原则，提高混凝土工程质量。
3. 使学生了解混凝土制备、运输、养护和检测的基本知识，提高实际操作能力。
三、教学难点与重点1. 教学难点：混凝土配合比设计的具体方法和养护期的控制。
2. 教学重点：混凝土的基本概念、制备与运输、养护与检测。
四、教具与学具准备1. 教具：投影仪、课件、黑板、粉笔。
2. 学具：讲义、笔记纸、笔。
五、教学过程1. 引入：通过实际工程案例，引入混凝土试验的重要性和必要性。
2. 讲解：讲解混凝土的基本概念、分类、性能和应用。
3. 配合比设计：讲解混凝土配合比的设计方法、原则及注意事项。
4. 制备与运输：介绍混凝土制备工艺、搅拌设备选择和混凝土运输方法。
5. 养护与检测：阐述混凝土养护的目的、方法、养护期及混凝土强度检测方法。
6. 实践操作：安排学生进行混凝土试件的制作、养护和强度检测操作。
六、板书设计1. 混凝土的基本概念2. 混凝土的分类和性能3. 混凝土配合比设计方法4. 混凝土制备与运输5. 混凝土养护与检测七、作业设计1. 题目：请简述混凝土的基本概念、分类和性能。
答案：混凝土是一种由水泥、砂、石子等材料按一定比例拌和而成的建筑材料。
分类有：普通混凝土、预应力混凝土、泡沫混凝土等。
混凝土工程实测操作培训课件
房间
第四点
第 八点
第三点
顶板水平度测量示意
1.5.梁底水平度极差 1.5.1.指标说明：随机选取梁底水平度较差的梁进行实测，选取同跨梁底的3个
点距离同一水平基准线之间3个实测值的极差值，反应同跨梁的底部的水平 度。 1.5.2.合格标准：L≤4m[0,5]mm；L＞4m[0,10]mm，L=梁跨度。 1.5.3.测量工具：激光扫平仪、具有足够刚度的5米钢卷尺（或2米靠尺、激光 测距仪） 1.5.4.测量方法和数据记录： ① 同一跨度砼梁作为1个实测区，累计实测实量10个实测区。 ② 使用激光扫平仪，在实测梁跨内打出一条水平基准线。同一实测区在梁底两 端位置选取2个端点，以及梁跨几何中心位（若梁跨度大于4m应在中间部位 再增加2个测点），分别测量砼梁与水平基准线之间的3个垂直距离。以最低 点为基准点，计算另外2点与最低点之间的偏差。
混凝土工程分部分项工程 1、混凝土结构工程 1.1.基本原则 1.1.1.同一标段内根据各楼栋进度，在实测前随机确定已拆完模板的2个楼层
作为混凝土结构工程的实测层。 1.1.2.根据选取楼层结构平面图，实测实量选点考虑每层结构4个角和中间砼
剪力墙、柱。当实测砼结构的表面平整度、垂直度时，每个实测层要选取 10个实测区，2个实测层累计20个实测区。 1.1.3.当实测同一楼层内顶板水平极差时，每个实测层选取5个实测区，2个 实测层累计10个实测区。每个实测区实测5个点，每个点均作为1个计算点。
墙 地面
Hale Waihona Puke 第一尺第五尺第四尺
墙长小于3米时， 此尺取消
第二尺
距地面约20 位置
第三尺
平整度测量示意
(注:第五尺仅用于有门洞墙体）
1.2.6 现场实测演示图
混凝土结构实体检验课件
11
GB50204-2015 混凝土结构工程施工质量验收规范
质量验收规范2002版与2015版比较
2002版 附录A质量验收记录 附录B纵向受力钢筋的最 小搭接长度 附录C预制构件结构性能 检验方法 附录D结构实体检验用同 条件养护试件强度检验 附录E结构实体钢筋保护 层厚度检验
2015版 附录A质量验收记录 附录B预制构件结构性能 检验 附录C结构实体混凝土同 条件养护试件强度检验 附录D结构实体混凝土回 弹-取芯法强度检验 附录E结构实体钢筋保护 层厚度检验 附录F结构实体位置与尺 寸偏差检验
THANK YOU
2019/9/15
3、层高应按有代表性的自然间抽查1%，且不少于3间。
从以上抽样比例与数量要求可以看出远小于本规范第8.3.2条的现浇 混凝土分项工程检验批验收要求。
并且规范仅选择了柱截面尺寸、柱垂直度、墙厚、梁高、板厚、层 高等6个指标进行检验，偏差要求与检验方法与检验批检验相同。
15
结束，谢谢大家。
16
SUCCESS
《混凝土工程施工质量验收规范》（GB 50204—2002）第10章第1节结构 实体检验、附录D结构实体检验用同条件养护试件强度检验、附录E结构 实体钢筋保护层厚度检验。
2
2 结构实体检验的组织和实施
组织者：监理单位是结构实体检验的组织者，并见证实施过程。 实施者：施工单位是结构实体检验的实施者。施工单位应制定结 构实体检验专项方案，并经监理单位审核批准后实施。 检测单位：承担结构实体检验的实验室或检测单位应具有相应的 资质，以保证检测结果的科学、准确、公正。
混凝土结构实体检验
术语解释：在结构实体上抽取试样，在现场进行检验或 送至有相应检测资质的检测机构进行的检验。
GB50204-2015 混凝土结构工程施工质量验收规范
质量验收规范2002版与2015版比较
2002版 附录A质量验收记录 附录B纵向受力钢筋的最 小搭接长度 附录C预制构件结构性能 检验方法 附录D结构实体检验用同 条件养护试件强度检验 附录E结构实体钢筋保护 层厚度检验
2015版 附录A质量验收记录 附录B预制构件结构性能 检验 附录C结构实体混凝土同 条件养护试件强度检验 附录D结构实体混凝土回 弹-取芯法强度检验 附录E结构实体钢筋保护 层厚度检验 附录F结构实体位置与尺 寸偏差检验
THANK YOU
2019/9/15
3、层高应按有代表性的自然间抽查1%，且不少于3间。
从以上抽样比例与数量要求可以看出远小于本规范第8.3.2条的现浇 混凝土分项工程检验批验收要求。
并且规范仅选择了柱截面尺寸、柱垂直度、墙厚、梁高、板厚、层 高等6个指标进行检验，偏差要求与检验方法与检验批检验相同。
15
结束，谢谢大家。
16
SUCCESS
《混凝土工程施工质量验收规范》（GB 50204—2002）第10章第1节结构 实体检验、附录D结构实体检验用同条件养护试件强度检验、附录E结构 实体钢筋保护层厚度检验。
2
2 结构实体检验的组织和实施
组织者：监理单位是结构实体检验的组织者，并见证实施过程。 实施者：施工单位是结构实体检验的实施者。施工单位应制定结 构实体检验专项方案，并经监理单位审核批准后实施。 检测单位：承担结构实体检验的实验室或检测单位应具有相应的 资质，以保证检测结果的科学、准确、公正。
混凝土结构实体检验
术语解释：在结构实体上抽取试样，在现场进行检验或 送至有相应检测资质的检测机构进行的检验。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
超声法：非破损法
后拔出法
江苏省建筑工程质量检测中心
4
（一）、混凝土强度检测——回弹法
内容
1. 回弹法的特点
2. 检测原理
3. 检测依据
4. 适用范围
5. 仪器设备及检测环境
6. 强度检测取样部位和取样要求
7. 检测操作步骤
8. 数据处理与江结苏省果建筑判工程质定量检测中心
6
回弹法的特点
回弹法是目前国内应用最为广泛的结构混凝土 抗压强度检测方法；
表面硬度法、非破中华人民共和国行业标准:JGJ/T 23-2011 《回弹法检测混凝土抗压强度技术规程》
Technical specification for inspection of concrete compressive strength by rebound method
求
中型回弹仪。
注：水平弹击时，弹击锤脱钩的瞬间，回弹仪的标准
能量E，即弹击拉簧恢复原始状态所作的功：
E=(1/2)KL2= (1/2)*784.532*0.0752=2.207J
K——弹击拉簧的刚度；
L——弹击拉簧工江苏作省建时筑拉工程伸质量长检度测中。心
12
弹击锤与弹击杆碰撞的瞬间，弹击拉簧应处于 自由状态，此时弹击锤起跳点应相应于指针指 示刻度尺上“0”处；
江苏省建设工程质量检测员上岗培训
混凝土结构及构件实体检测
江苏省建筑工程质量检测中心有限公司
2012年12月04日
主要内容
一、混凝土强度现场检测：
回弹法、超声回弹综合法、钻芯法
二、混凝土缺陷现场检测：超声法 三、混凝土构件中的钢筋检测：
钢筋间距、保护层厚度、钢筋直径检测
四、后置埋件
江苏省建筑工程质量检测中心
优点1：对结构没有损伤； 优点2：仪器轻巧，使用方便； 优点3：测试速度快； 优点4：测试费用相对较低； 优点5：可以基本反映结构混凝土抗压强度规律；
江苏省建筑工程质量检测中心
7
检测原理
回弹法是利用混凝土表面硬度与强度之间的相关关 系来推定混凝土强度的一种方法，即fcu=f ( R, l )。 其基本原理是：用一弹簧驱动的重锤，通过弹击杆 （传力杆），弹击混凝土表面，并测出重锤被反弹 回来的距离，即回弹值（反弹距离与弹簧初始长度 之比）作为与强度相关的指标，同时考虑混凝土表 面碳化后硬度变化的影响，来推定混凝土强度的一 种方法。
江苏省建筑工程质量检测中心
10
仪器设备及检测环境 ——回弹仪
回弹仪器可以是数字式的，也可为指针直读
技
式的。
术 回弹仪必须具有制造厂的产品合格证及检定
要
单位的检定合格证，并应在回弹仪的明显位
求
置上具有下列标志：名称、型号、制造厂名
（或商标）、出厂编号、出厂日期和中国计
量器具制造许可证标志CMC及许可证证号等。
定
（2）超过检定有效期限（有效期为半年）； （3）数字式回弹仪数字显示的回弹值与指针
直读示值相差大于1；（取消：累计弹击次数超过
6000次）
（4）经保养后钢砧率定值不合格；
（5）遭受严重撞击或其他损害。
江苏省建筑工程质量检测中心
21
仪器设备及检测环境 ——回弹仪
回弹仪的率定试验应符合下列规定。
（为了保证在使用过程中及时发现和纠正回弹仪的非标准状态）
（回弹仪是计量仪器。）
江苏省建筑工程质量检测中心
11
仪器设备及检测环境 ——回弹仪
回弹仪除应符合现行国家标准《回弹仪》GB/T
技 9138应符合下列标准状态的要求：
术
水平弹击时，弹击锤脱钩的瞬间，回弹仪的 标准能量应为：小型（0.735J）、中型
要
（2.207J）和大型（29.40J）；普通混凝土：
2
一、混凝土强度检测
混凝土强度现场检测方法
回弹法：非破损法
中华人民共和国行业标准JGJ/T 23-2011 《回弹法检测混凝 土抗压强度技术规程》
超声回弹综合法：综合法
中国工程建设标准化委员会标准 CECS02:2005《超声回弹综合 法检测混凝土强度技术规程》
钻芯法 ：半破损法
《钻芯法检测混凝土强度技术规程》CECS03：2007
江苏省建筑工程质量检测中心
19
标准动能29.4J 率定：63±2 天津建筑公司
重 型 回 弹 仪 检 测
江苏省建筑工程质量检测中心
20
仪器设备及检测环境 ——回弹仪
回弹仪具有下列情况之一时应送检定单位检定 ：
（1）新回弹仪启用前；
检
目前国内外回弹仪生产不能保证每台新回弹仪均为标准状态， 特别是一些国外进口仪器不按我国有关标准生产及检定，因 此新回弹仪在使用前必须检定。
江苏省建筑工程质量检测中心
9
适用范围
适用于普通混凝土抗压强度的检测。
注：普通混凝土是指主要由水泥、砂、石、外加剂、掺合料 和水配制的密度为2000~2800kg/m3的混凝土。
不适用于表层与内部质量有明显差异或内部 存在缺陷的混凝土结构或构件的检测。
（由于回弹法是通过回弹仪检测混凝土表面硬度从而推算出混 凝土强度的方法。 当混凝土表面遭受了火灾、冻伤、受化学物质侵蚀或内部 有缺陷时，就不能直接采用回弹法检测。）
率定试验应在干燥、室温为5～35℃的条件下进行。
检 钢砧表面应干燥、清洁，并应稳固地平放在刚度大 的物体上。
定
回弹值应取向下弹击三次的稳定回弹结果的平均值。 率定试验应应分四个方向进行，且每个方向弹击前，
弹击杆应旋转90°。每个方向的回弹平均值应为80±2。
13
江苏省建筑工程质量检测中心
14
天津建筑仪器厂
江苏省建筑工程质量检测中心
15
欧美大地仪器公司
江苏省建筑工程质量检测中心
16
数显普通回弹仪
瑞士数显
江苏省建筑工程质量检测中心
17
直读+数显回弹仪
江苏省建筑工程质量检测中心
18
SilverSchmidt 集成式混凝土回弹仪
1.测量与冲击方向是相互独立的，所以无需方向修正。 2.提供大范围的抗压强度转换曲线，其中包括低至10 MPa 的低强度混凝土以及高达70MPa的高强度混凝土。
在洛氏硬度HRC为60±2的钢砧上，回弹仪的率 定值应为80±2。（作用：检验回弹仪的标准能量是否为
2.207J；回弹仪的测试性能是否稳定；机芯的滑动部位有污 垢等。）
回弹仪使用时的环境温度应为-4～40℃。
数字式回弹仪应带有指针直读示值系统；数字显示的回弹值与指 针直读示值相差不应超过1。
江苏省建筑工程质量检测中心
