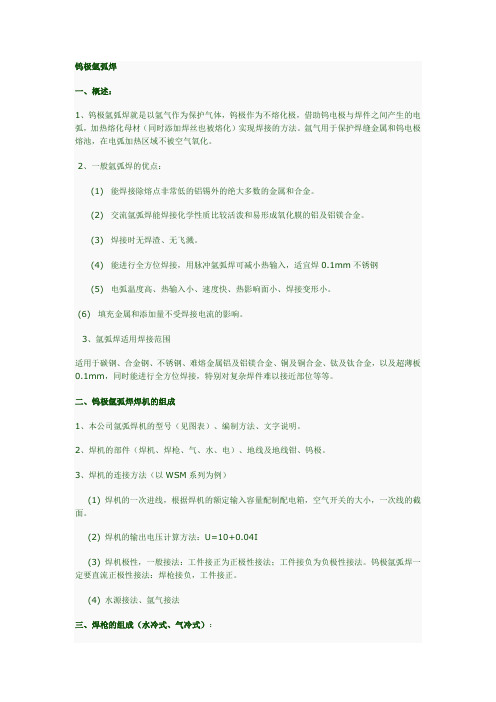

钨极氩弧焊一、概述：1、钨极氩弧焊就是以氩气作为保护气体，钨极作为不熔化极，借助钨电极与焊件之间产生的电弧，加热熔化母材（同时添加焊丝也被熔化）实现焊接的方法。
氩气用于保护焊缝金属和钨电极熔池，在电弧加热区域不被空气氧化。
2、一般氩弧焊的优点：(1) 能焊接除熔点非常低的铝锡外的绝大多数的金属和合金。
(2) 交流氩弧焊能焊接化学性质比较活泼和易形成氧化膜的铝及铝镁合金。
(3) 焊接时无焊渣、无飞溅。
(4) 能进行全方位焊接，用脉冲氩弧焊可减小热输入，适宜焊0.1mm不锈钢(5) 电弧温度高、热输入小、速度快、热影响面小、焊接变形小。
(6) 填充金属和添加量不受焊接电流的影响。
3、氩弧焊适用焊接范围适用于碳钢、合金钢、不锈钢、难熔金属铝及铝镁合金、铜及铜合金、钛及钛合金，以及超薄板0.1mm，同时能进行全方位焊接，特别对复杂焊件难以接近部位等等。
二、钨极氩弧焊焊机的组成1、本公司氩弧焊机的型号（见图表）、编制方法、文字说明。
2、焊机的部件（焊机、焊枪、气、水、电）、地线及地线钳、钨极。
3、焊机的连接方法（以WSM系列为例）(1) 焊机的一次进线，根据焊机的额定输入容量配制配电箱，空气开关的大小，一次线的截面。
(2) 焊机的输出电压计算方法：U=10+0.04I(3) 焊机极性，一般接法：工件接正为正极性接法；工件接负为负极性接法。
钨极氩弧焊一定要直流正极性接法：焊枪接负，工件接正。
(4) 水源接法、氩气接法三、焊枪的组成（水冷式、气冷式）：手把、连接件、电极夹头、喷嘴、气管、水管、电缆线、导线。
四、氩气的作用、流量大小与焊接关系、调节方法。
1、氩气属于惰性气体，不易和其它金属材料、气体发生反应。
而且由于气流有冷却作用，焊缝热影响区小，焊件变形小。
是钨极氩弧焊最理想的保护气体。
2、氩气主要是对熔池进行有效的保护，在焊接过程中防止空气对熔池侵蚀而引起氧化，同时对焊缝区域进行有效隔离空气，使焊缝区域得到保护，提高焊接性能。
TIG焊（钨极氩弧焊）的原理、特点及应用钨极惰性气体保护焊是利用高熔点钨棒作为一个电极，以工件作为另一个电极，并利用氩气、氦气或氩氦混合气体作为保护介质的一种焊接方法。
我国通常只采用氩气做保护气，因此又称为钨极氩弧焊，简称TIG焊或CGTAW焊。
1、TIG焊的原理用难熔金属纯钨或活化钨（钍钨、铈钨）作为电极，用氩气来保护电极和电弧区及熔化金属的一种电弧焊方法，通常又称为钨极氩弧焊，其原理如下图所示。
▲钨极氩弧焊的工作原理1—钨极2—填充金属3—工件4—焊缝金属5—电弧6—喷嘴7—保护气体氩气属惰性气体，不溶于液态金属。
焊接时电弧在电极与焊件之间燃烧，氩气使金属熔池、熔滴及钨极端头与空气隔绝。
2、TIG焊的特点（1）优点①用难熔金属钝钨或活化钨制作的电极在焊接过程中不熔化。
利用氩气隔绝大气，防止了氧、氮、氢等气体对电弧及熔池的影响，被焊金属及焊丝的元素不易烧损（仅有极少数烧损）。
因此，容易保持恒定的电弧长度，焊接过程稳定，焊接质量好。
②焊接时可不用焊剂，焊缝表面无熔渣，便于观察熔池及焊缝成形，及时发现缺陷，在焊接过程中可采取适当措施来消除缺陷。
③钨极氩弧稳定性好，当焊接电流小于10A时电弧仍能稳定燃烧。
因此特别适合薄板焊接。
由于热源和填充焊丝分别控制，热量调节方便，使焊接热输入更容易控制。
因此，适于各种位置的焊接，也容易实现单面焊双面成形。
④氩气流对电弧有压缩作用，故热量较集中，熔池较小；由于氩气对近缝区的冷却，可使热影响区变窄，焊件变形量减小。
焊接接头组织紧密，综合力学性能较好；在焊接不锈钢时，焊缝的耐蚀性特别是抗晶间腐蚀性能较好。
⑤由于填充焊丝不通过焊接电流，所以不会产生因熔滴过渡造成的电弧电压和电流变化引起的飞溅现象，为获得光滑的焊缝表面提供了良好的条件。
钨极氩弧焊的电弧是明弧，焊接过程参数稳定，便于检测及控制，便于实现机械化和自动化焊接。
（2）缺点①钨极氩弧焊利用气体进行保护，抗侧向风的能力较差。
钨极氩弧焊原理引言钨极氩弧焊是一种常用的金属焊接方法，它采用钨电极和氩气作为保护气体，通过电弧将工件加热至熔化状态，从而实现焊接。
本文将详细解释钨极氩弧焊的基本原理，并阐述其相关概念和过程。
1. 钨极氩弧焊的概述钨极氩弧焊（Tungsten Inert Gas Welding，TIG）是一种常用的电弧焊接方法，在工业生产中广泛应用于不锈钢、铝合金等材料的焊接。
它以稳定的直流或交流电源为能源，通过高温电弧将工件加热至熔化状态，在无任何填充材料情况下进行焊接。
2. 基本原理2.1 焊接设备钨极氩弧焊需要以下主要设备： - 电源：提供稳定的直流或交流电源； - 变压器/整流器：将输入电源转换为适合焊接的输出电压； - 焊枪：包含钨电极、喷嘴和氩气流量控制器； - 气源：提供高纯度的惰性气体（通常为氩气）作为保护气体。
2.2 工件准备在进行钨极氩弧焊之前，需要对待焊工件进行准备： - 清洁表面：确保工件表面没有油脂、污垢或氧化物，以免影响焊接质量； - 坡口处理：根据焊接要求对工件进行坡口处理，以便获得良好的焊缝质量。
2.3 焊接过程钨极氩弧焊的基本过程如下： 1. 钨电极放电：将钨电极与工件相连，并通过电源提供所需电流。
当钨电极靠近工件时，产生弧光放电。
2. 弧光加热：通过钨电极产生的电弧将工件加热至熔化温度。
此时，工件表面形成一个等离子体区域。
3. 氩气保护：在焊接过程中，通过喷嘴向焊缝区域喷射高纯度的惰性气体（通常是氩气），形成一个保护层。
这个保护层可以防止空气中的氧气和其他杂质进入焊接区域，从而减少氧化和污染。
4. 熔池形成：在加热过程中，工件表面的金属逐渐熔化，并形成一个熔池。
这个熔池是焊接的基础。
5. 焊缝形成：通过控制电弧和钨电极的位置，将熔池移动到需要焊接的位置。
随着熔池的移动，焊缝逐渐形成。
6. 冷却固化：当焊接完成后，停止电源供应，让焊缝冷却固化。
此时可将保护层去除，并对焊缝进行后续处理。
钨极氩弧焊特点
钨极氩弧焊是一种以钨极作为电极的气体保护电弧焊，其特点包括以下几个方面：
1. 惰性气体保护：钨极氩弧焊使用惰性气体（通常是氩气）作为保护气体，惰性气体可以有效地排除空气中的氧气和水分，减少金属的氧化和氮化，提高焊缝的质量。
2. 焊缝质量高：由于惰性气体的保护，钨极氩弧焊能够产生高质量的焊缝。
焊缝外观整齐、致密，焊缝金属的晶粒细小，接头强度高，塑性和韧性好。
3. 焊接过程稳定：钨极氩弧焊的电弧稳定，焊接过程中电弧不易熄灭，焊接参数容易控制，焊接质量稳定可靠。
4. 适用范围广：钨极氩弧焊适用于焊接各种金属材料，如碳钢、合金钢、不锈钢、铝及铝合金、镁及镁合金等。
尤其适用于焊接易氧化、氮化的金属材料。
5. 操作灵活方便：钨极氩弧焊设备简单，操作灵活方便，可以进行手工焊接和自动焊接。
焊接时无需进行焊条的更换，提高了生产效率。
6. 无飞溅：相比其他电弧焊方法，钨极氩弧焊产生的飞溅很少，因此在焊接后不需要进行大量的清理工作。
7. 可焊性好：钨极氩弧焊可以焊接薄板、薄壁管等形状复杂的构件，对于不同位置和角度的焊缝也具有良好的适应性。
8. 明弧焊接：钨极氩弧焊采用明弧焊接，操作者可以清楚地观察到电弧和熔池的情况，便于控制焊接过程。
总之，钨极氩弧焊具有惰性气体保护、焊缝质量高、焊接过程稳定、适用范围广、操作灵活方便等特点，是一种应用广泛的焊接方法，特别适用于对焊缝质量要求较高的场合。
