电力系统继电保护可靠性研究发布时间：2022-10-18T06:39:34.957Z 来源：《福光技术》2022年21期作者：杨德期[导读] 目前随着国内经济的快速发展，我国电力行业和电网建设规模不断扩大，可以保障人们日常生活和生产的顺利进行。
但由于电力系统运行环境的复杂性，其运行过程中不可避免地会出现电气故障，电气故障无论大小，都会影响人们的生产生活。
国网昔阳县供电公司山西昔阳 045300摘要：目前随着国内经济的快速发展，我国电力行业和电网建设规模不断扩大，可以保障人们日常生活和生产的顺利进行。
但由于电力系统运行环境的复杂性，其运行过程中不可避免地会出现电气故障，电气故障无论大小，都会影响人们的生产生活。
因此，应提高电力系统继电保护的可靠性，以保证电力系统的正常运行，促进我国电力工业的发展。
关键词：电力系统；继电保护；可靠性1继电保护分析继电保护可实现电力系统运行状况的实时监控，确保电力系统故障及异常的实时发现及处理，提高电力系统运行的稳定性。
若电力系统发生故障，继电保护设备可第一时间将电力系统电路与故障设备隔离，降低故障对电力系统的损失及影响。
继电保护装置运行过程中，通过对比设定阈值与输入信号，基于逻辑控制部分的全面分析，控制执行部件保护动作的实施。
继电保护系统包括测量、逻辑、执行三个部分。
通常按照制造工艺及逻辑原理进行分类，按照逻辑原理分为电压型、电流型；按照制造工艺分为整流型、机电型。
但对于任何类型，均需具备可靠性、灵敏性及安全性，确保电力系统故障产生时可及时实施相应措施，确保电力系统运行的安全性及稳定性。
2对继电保护装置运行保护的具体要求操作技术人员在对继电保护装置设备进行运行维护的过程中，要遵循整个保护设备的操作流程，要是根据实际情况和具体要求，设计出更加合理科学性的保护装置设备。
操作技术人员要对电力系统的交流电压进行有效的监督和管理，要保证集电装置设备在运行的过程中能够保证始终属于在电压的范围之内。
提高继电保护运行可靠性的方法及措施分析随着电力系统的不断发展和优化，继电保护作为电力系统的重要组成部分，其运行可靠性也变得越来越重要。
在电力系统中，继电保护的主要作用是对电力设备进行保护，当设备发生故障时能够迅速切除故障部分，保证系统的安全稳定运行。
提高继电保护的运行可靠性是电力系统运行管理的重要工作之一。
本文将对提高继电保护运行可靠性的方法及措施进行分析。
一、完善继电保护系统的设计与配置1. 合理规划继电保护系统的结构继电保护系统的结构设计应符合电力系统的实际特点，包括采用恰当的保护组合和保护方案，确保各保护在系统发生故障时能够协同工作，满足电力系统的安全稳定运行要求。
2. 合理选取继电保护装置针对不同的保护对象，选用适当的继电保护装置，保证其具备准确可靠的保护特性，避免因装置性能不佳导致保护失灵或误动作的情况发生。
二、加强继电保护系统的检修与维护1. 定期对继电保护装置进行检测和校验定期对继电保护装置进行检测和校验，确保其工作状态良好，减少误动作和失灵风险。
检测和校验的内容包括电流、电压、时间等保护元件的性能参数。
2. 定期对继电保护装置进行维护定期对继电保护装置进行清洁、紧固和接线等维护工作，保证装置的可靠性和稳定性。
三、加强继电保护系统的监控和管理1. 建立健全的继电保护系统监控体系建立健全的继电保护系统监控体系，通过对继电保护装置的状态、动作记录等进行实时监控和分析，及时发现故障和问题，确保继电保护系统的及时性和准确性。
2. 加强对继电保护人员的培训和管理加强对继电保护人员的培训和管理，提高其技术水平和专业素养，确保他们能够熟练掌握继电保护系统的操作规程和应急处理技能，提高继电保护系统的应急响应能力。
提高继电保护运行可靠性需要从完善继电保护系统的设计与配置、加强继电保护系统的检修与维护、加强继电保护系统的监控和管理、利用先进技术提高继电保护系统的性能等多个方面进行分析和改进。
只有不断完善继电保护系统的工作机制和技术手段，提高继电保护系统的稳定性和可靠性，才能确保电力系统的安全运行和稳定发展。

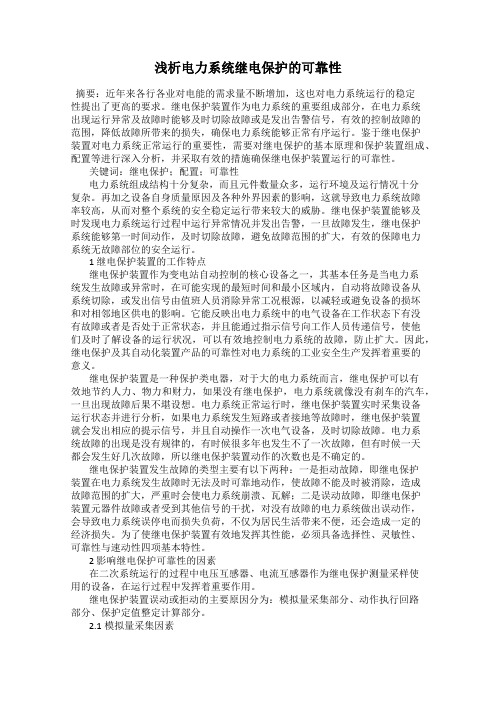

浅析电力系统继电保护的可靠性摘要：近年来各行各业对电能的需求量不断增加，这也对电力系统运行的稳定性提出了更高的要求。
继电保护装置作为电力系统的重要组成部分，在电力系统出现运行异常及故障时能够及时切除故障或是发出告警信号，有效的控制故障的范围，降低故障所带来的损失，确保电力系统能够正常有序运行。
鉴于继电保护装置对电力系统正常运行的重要性，需要对继电保护的基本原理和保护装置组成、配置等进行深入分析，并采取有效的措施确保继电保护装置运行的可靠性。
关键词：继电保护；配置；可靠性电力系统组成结构十分复杂，而且元件数量众多，运行环境及运行情况十分复杂。
再加之设备自身质量原因及各种外界因素的影响，这就导致电力系统故障率较高，从而对整个系统的安全稳定运行带来较大的威胁。
继电保护装置能够及时发现电力系统运行过程中运行异常情况并发出告警，一旦故障发生，继电保护系统能够第一时间动作，及时切除故障，避免故障范围的扩大，有效的保障电力系统无故障部位的安全运行。
1 继电保护装置的工作特点继电保护装置作为变电站自动控制的核心设备之一，其基本任务是当电力系统发生故障或异常时，在可能实现的最短时间和最小区域内，自动将故障设备从系统切除，或发出信号由值班人员消除异常工况根源，以减轻或避免设备的损坏和对相邻地区供电的影响。
它能反映出电力系统中的电气设备在工作状态下有没有故障或者是否处于正常状态，并且能通过指示信号向工作人员传递信号，使他们及时了解设备的运行状况，可以有效地控制电力系统的故障，防止扩大。
因此，继电保护及其自动化装置产品的可靠性对电力系统的工业安全生产发挥着重要的意义。
继电保护装置是一种保护类电器，对于大的电力系统而言，继电保护可以有效地节约人力、物力和财力，如果没有继电保护，电力系统就像没有刹车的汽车，一旦出现故障后果不堪设想。
电力系统正常运行时，继电保护装置实时采集设备运行状态并进行分析，如果电力系统发生短路或者接地等故障时，继电保护装置就会发出相应的提示信号，并且自动操作一次电气设备，及时切除故障。
电力系统继电保护运行的可靠性研究彭 彬（山钢集团 莱钢集团 银山型钢有限公司 板带厂 机动科 山东 莱芜 271104）摘 要： 电力系统继电保护是继电保护技术与由各种继电保护装置组成的继电保护系统，是维护电力系统正常运行的基础。
其功能是在电网发生故障时，能甩去故障部分，或者能够在电力系统发生大的危害前在及时切断电源，避免发生重大事故。
首先阐述电力继电保护的原理与特征，然后分析影响其可靠性运行的因素，最后提出继电保护运行可靠性技术措施。
关键词： 电力系统；继电保护；运行；措施中图分类号：TM774 文献标识码：A 文章编号：1671－7597（2012）1120082－02境影响。
1 电力系统继电保护的原理与特征2.4 人为操作影响继电保护装置通常有三部分组成，即测量、逻辑以及执行继电保护在安装时，工作人员的技能水平、责任心以及安等机构组成。
如图1。
全意识对继电保护可靠性影响很大，不按继电保护的设计要求进行正确接线、继电保护的接线中极性错误、运行人员的误操作等都会严重影响继电保护装置的可靠性运行。
3 继电保护运行的可靠性措施3.1 把握好继电保护验收关图1 继电保护装置图继电保护是保障电网安全运行的基础，对继电器进行适当测量部分的作用是测量被保护电气装置输入的相关物理的试验，进行可靠的自检与专业验收能提高继电保护装置安全量，并与设置的整定值比较，判断保护是否启动；逻辑部分就运行与可靠动作。
继电保护装置经过相关要求的调试，自检、是依据测量部分输出量的大小、性质以及输出逻辑状态，将相验收等一系列流程后，必须要提交验收单，并组织相关部门进关命令传给执行元件；执行部分就逻辑部分传来的信号，完成行保护整保护装置功能。
与通常类的机电或电子设备相比，继电保护根据自身的工作性质，表现出自己独特点。
一是故障的随机性比较大。
继电器的元件在制造工艺比较复杂，同时种类繁多，因此，影响其可靠性运行的的因素也相对较多，故障的随机性也增多，目前其可靠性理论的研究基本上概率方法；二是工作性质是准备或非连续工作状态。
继电保护在电力系统中的可靠性及风险分析摘要：继电保护系统在电力系统中有着重要的作用。
本文对继电保护的风险以及可靠性的措施进行分析，以供参考。
关键词：继电保护；特征；要求；风险；措施1引言继电保护可以有效地维持电力系统的正常运行，但目前的电力系统普遍存在继电保护的拒动和误动的现象，从而严重影响人们的正常生活，造成一些经济损失。
2继电保护的特点继电保护是保证电力系统正常运行和系统发生故障进行处理减损的基础。
继电保护在电力系统中有着重要作用。
继电保护不仅可以保障电力系统安全的正常运行，而且对电力系统中的主要设备和元件也有保护作用，如果继电保护出现故障将会对整个电力系统造成很大的影响。
在电力系统中若是其设备发生故障，继电保护可以在第一时间内发现，并通过自己的判断来确定设备故障的元件，之后有选择性的对故障设备和元件发出指令，使其断路而处于暂停状态，之后由工作人员发现并对其设备进行维修。
继电保护的运用可以更好的保障电力系统的的安全性，当电力系统出现故障时，在继电保护的作用下，故障部分能够及时脱离工作状态同时还不会对其他设备造成影响，直到恢复正常。
3 电力系统继电保护的基本要求第一，选择性，继电保护装置必须能够选择性的切除故障点,首先将与故障点距离最近的断路器切断,确保问题的其他部分的系统不能继续正常运行。
第二,灵敏性,通常可以采用灵敏系统对保护装置的灵敏性做出评价,在继电保护装置的保护范围内,发生任何位置的短路,或者发生不同性质的短路故障,保护装置都不会产生拒动动作,相应的如果是在继电保护范围外出现故障,则保护装置不能产生误动动作。
第三,速动性,即要求保护装置能够在最短时间内将设备故障切除,将短路电流对电气设备的损坏控制在最小程度内,提高系统电压恢复的速度,为电气设备的自启动创造更加有利的条件,且发电机并列运行的稳定性也可以得到有效改善。
第四,可靠性,如果无法保证继电保护装置的可靠性,则事故影响会进一步扩大,甚至会成为导致故障发生的根本原因。
浅析电力系统继电保护运行的可靠性作者：李洋来源：《华中电力》2013年第09期摘要：电力系统的基本任务是为社会经济发展提供优质的电力供应，给广大用户提供安全、可靠的供电。
随着电力需求的日益增大，电网结构日趋复杂化，保证电力安全显得越来越重要。
电力系统能否正常工作的关键是继电保护。
其可靠性直接关系到电网的安全、稳定运行。
在电网发生故障或工况异常时，继电保护装置可靠动作，是电力系统安全的重要保证。
反之，若继电保护装置动作不可靠，可能造成电力系统故障扩大，甚至是造成大面积的连锁反应，致使整个电网崩溃，这将严重影响人们的日常生活和经济的发展，甚至给社会带来不稳定。
因此，进行继电保护运行的可靠性研究分析，有效保证继电保护的可靠性，就显得尤为重要。
关键词：电力系统；继电保护；运行；可靠性前言继电保护是电力系统中重要的一部分，是保证电力系统运输安全和电网安全的主要手段。
在社会发展的今天，继电保护担负着电网运行安全和设备安全的重要意义，在其运行中，一旦遭受到误动或者拒动的操作，都会引起电力系统发生故障，造成严重的影响。
但提高其不拒动和提高其不误动作的可靠性在目前的工作中有着重要意义，是提高继电保护可靠性的关键，也是降低误动和拒动带来影响的主要模式。
但是在近年来的电力系统中，由于各地区用户对电能电量和稳定要求的不断提高，在电源和设备之间的联系管理较为薄弱，这就造成了机电系统中还存在着较多的问题，这些问题直接影响着电力系统破坏了设备故障的产生。
因此在这种情况下提高继电保护装置不误动的可靠性是不容忽视的，也是整个电力系统可靠性的关键环节。
1 继电保护装置的定义及继电保护的作用1.1 继电保护装置的定义继电保护装置是指反映电力系统中电气元件发生故障或不正常运行状态，动作于断路器跳闸或发出信号的一种自动装置。
1.2 继电保护的作用1.2.1 快速切除故障当电力系统发生故障或被保护设备发生故障时，自动、迅速、有选择地将故障元件（设备）从电力系统中切除，使非故障部分继续正常运行，并使故障设备不再继续遭到损坏，以减小损失，满足电力系统的稳定性要求。
1.2.2 对异常情况进行告警提示当电力系统发生异常运行或被保护的元器件发生异常时，保护能根据不正常工作情况和设备运行维护条件的不同发出相应的告警信号，以便运行人员进行处理，或由装置自动进行调整。
1.2.3 对所保护设备的运行状况进行监控继电保护除了基本的保护功能外，还应具有更高的数据处理能力，可通过装置采样板对运行的电流、电压、相角及状态等参数进行采样、监控，并可远程传输至后台，从而实现正确判断所保护设备的运行状况。
1.2.4 能够进行装置的工作与备用间的快速切换继电保护装置在完成继电保护功能的同时，还可实现保护、控制、测量、数据通信等方面的综合自动化。
正常运行中，当工作电源突然中断时，可以通过继电保护装置和自动装置迅速将备用电源投入，以保证系统及设备的安全稳定运行。
2 继电保护的基本原理和基本要求2.1 继电保护的基本原理电力系统从正常运行到出现故障或异常时，它的电气量（电流、电压的大小和它们之间的相位角等）会发生显著变化，继电保护就是利用电气量的突变来鉴别系统有无发生故障或不正常运行状态，根据电气量的变化测量值与系统正常时的电气参数的对比检测故障类型和故障范围，以便有选择地切除故障。
2.2 继电保护的基本要求（1）继电保护装置应满足可靠性、选择性、灵敏性和速动性的基本要求。
（2）在实际选用中，满足基本要求后还必须考虑经济性，在能实现电力系统安全运行的前提下，尽量采用投资少、维护费用低的保护装置。
3 提高继电保护运行的可靠性3.1 做好继电保护装置的验收工作3.1.1新安装的继电保护装置对于新安装的继电保护装置在安装结束后，应认真检查回路接线及绝缘测试，合格后上电进行单体调试。
调试后应先进行严格的带回路自检，并且专业负责人要牵头组织整组传动的三级验收工作（三级包含检修、运行及安监部门），合格并确认后才能进行试运行。
同时，运行后还要用一次电流及工作电压检验，且要做带负荷试验测量六角图。
3.1.2 检修后的继电保护装置对于检修后的继电保护装置，工作负责人应该进行严格自检，并且专业负责人要对保护进行整组传动的验收工作，合格并确认后方可恢复安措。
3.1.3 保护定值或二次回路变更（1）对于保护装置进行整定值变更时，应严格按最新定值通知单执行，在校验合格且有第二人核对后，方可投入运行。
（2）对于二次回路变更时，应严格按照设备异动申请报告执行，现场应按经审批后的图纸进行，应将无用的接线隔离清除，防止误拆或产生寄生回路，影响继电保护的正确运行。
（3）变更后及时做好设备竣工报告，并在更改簿上记录变动的内容、时间、更改负责人、运行班长签名等。
3.1.4 保护的所属主设备改造对保护的所属主设备改造后，要在电流互感器的根部进行通流采样核对，尤其是差动保护还要确定差动方向，最后进行试运行或带负荷试验。
3.2 做好继电保护装置的巡查工作3.2.1 运行人员的巡查（1）在接班前应对所属设备进行一次全面的检查。
（2）运行中途每2 h 安排一次较全面的详细检查。
（3）对继电保护装置巡视检查的内容有：保护运行灯闪烁及信号灯显示正常；开关、压板位置正确；无发热现象及焦臭味存在；对于微机保护有报告异常时，及时通知检修人员处理。
3.2.2 检修人员的巡查（1）每天必须对继电保护装置进行认真全面的巡查。
（2）运行人员除了检查表面状态外，必须对主设备保护装置的采样、历史故障信号进行认真核对查看；还必须定期核查保护定值、保护装置时间及软件版本号等，以确保继电保护装置健康运行。
（3）严格执行继电保护各项规定及措施，防止继电保护的“三误”事故发生。
3.3 做好继电保护的运行工作（1）新设备投运前，运行人员要熟悉保护原理及二次图纸，应该根据图纸核对、熟悉现场二次回路端子、继电器及压板。
（2）严格按照“两票”的执行情况及继电保护运行规程操作。
为保证保护投退准确，在运行规程中编入各套保护的名称、压板、保护所跳开关及压板使用说明，从而避免运行操作出差错。
（3）发现继电保护运行中有异常或存在缺陷时，除了加强监视外，对能引起误动的保护按保护管理制度执行（请示总工后将其退出出口压板，然后联系检修人员处理）。
3.4 做好继电保护的定期维护及试验工作（1）平时做到认真维护，一旦发现缺陷要及时清除。
（2）为避免运行人员在投退压板上误操作，应将跳闸压板和功能压板区用彩色纸标签区分开。
（3）严格按保护装置的检修周期进行校验，在校验保护定值时要按最新定值单执行，并进行带回路及开关试验，确保保护的正确性。
（4）保护进行传动试验时，应通知运行人员和有关人员，并由工作负责人或由其指派专人到现场监视，方可进行。
3.5 做好保护动作后的分析工作（1）一旦发生保护动作，开关跳闸后，严禁立即将信号复归，而应检查动作情况并判明原因，做好记录。
（2）在保护动作后应根据保护动作情况结合录波数据及当时运行状况进行全面分析，以判断保护动作的正确性。
（3）凡属不正确动作的保护装置，应及时组织现场检查和分析处理，找出原因，提出防范措施，避免发生重复性事故。
3.6 做好保护装置的技术改造工作3.6.1 加强直流电源的管理（1）要提高二次绝缘水平，防止发生绝缘降低或直流接地现象，造成保护的拒动或误动。
（2）对二次回路的直流电源进行整改，使控制、保护回路逐步分开，并且有两路电源，做到一用一备。
这样既便于直流接地的查找与处理，又可避免直流接地时引起的保护误动或拒动。
3.6.2 加强二次回路的管理（1）对现场二次回路小线，保护压板及继电器的接线标号、电缆标示牌应做到准确、美观、清楚。
（2）应定期对二次回路进行全面检查，严防寄生二次线的存在，杜绝回路错误或寄生回路引起的保护误动作。
（3）交直流回路都是独立系统，为避免相互干扰，在二次回路中交直流不能共用一根电缆。
（4）二次回路图必须符合现场实际情况，并应根据异动情况不断的加以完善。
3.6.3及时对保护装置进行换型（1）对缺陷多、超期运行且保护功能不满足电网要求的保护装置，要及时换型。
（2）及时换型可以避免造成不必要的误动或拒动，提高继电保护运行的可靠性，从而达到提升系统稳定性的作用。
（3）换型时首先应考虑满足可靠性、选择性、灵敏性及快速性要求；其次考虑运行维护、调试方便，且便于统一管理。
4 提高工作人员的素质水平从事继电保护工作的工作人员应不断学习相关专业知识，并坚持接受职业技能的培训，传统的继电保护人员的培养只是师傅传、帮、带，在这种学习模式的基础下，工作人员还应积极的创造各种条件，寻找各种机会对自己进行多元化培训，主动全方面的提高自己的综合素质和水平。
可采用的方法有：组织各种业内的互相参观，请相关专家来单位讲座、到厂家学习经验、利用网络与同行人员不断交流学习、观看网络教育视频、针对某一问题进行专题研讨、组织各种比赛考试等。
此外还要增强工作的责任感，因为继电保护关系着居民用电的安全性，所以我们要加强安全意识，明确工作内容的重要性。
总之，随着技术的更新应用，电网的飞速发展，继电保护的工作日益复杂，以及保护，调试，验收等环节的重要性都要求技术人员要有高度的责任感，避免人为因素造成的损失。
5 结束语继电保护装置是电力系统安全的卫士，继电保护工作顺利进行是电网安全运行的基础，也是保证电网正常运行的重要手段。
我们只有做好继电保护装置的定期维护及试验，按时巡查其运行状况，发现缺陷及时处理，并做好继电保护的管理工作，才能全面提高继电保护的运行可靠性；才能在发生故障时将故障点从故障系统中切除；才能保证无故障设备迅速恢复正常运行；才能有效减少经济损失、提高经济效益，从根本上实现继电保护。
参考文献[1]郑龙.电力系统继电保护的可靠性问题[J].上海电力，2005（1）.[2]张斌.浅析如何提高继电保护装置的可靠性[J].中国电子商务，2011（11）.[3]王冬生.电力系统继电保护的可靠性与维护应用.[J].城市建设理论研究（电子版），2011（23）.[4]薛宏飞，马强.供电系统继电保护可靠性分析[J].电气传动自动化，2012（2）.作者简介：李洋，女（1982年—），工程师，江苏省电力公司徐州供电公司检修试验工区，从事继电保护工作。
