螺纹

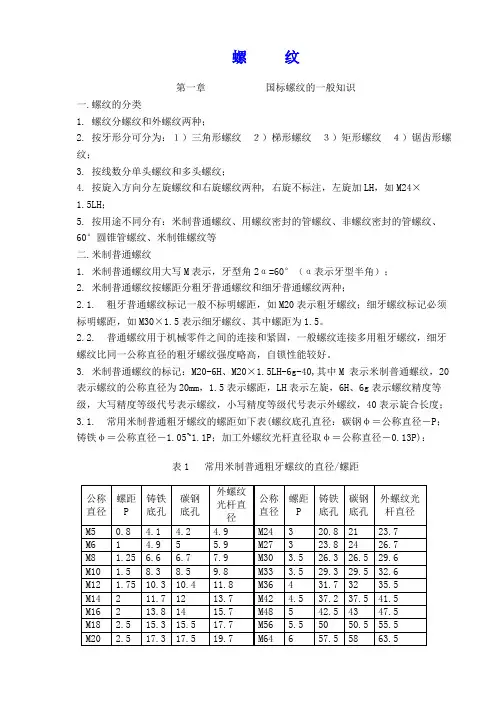

螺纹第一章国标螺纹的一般知识一.螺纹的分类1.螺纹分螺纹和外螺纹两种；2.按牙形分可分为：１）三角形螺纹２）梯形螺纹３）矩形螺纹４）锯齿形螺纹；3.按线数分单头螺纹和多头螺纹；4.按旋入方向分左旋螺纹和右旋螺纹两种, 右旋不标注，左旋加LH，如M24×1.5LH；5.按用途不同分有：米制普通螺纹、用螺纹密封的管螺纹、非螺纹密封的管螺纹、60°圆锥管螺纹、米制锥螺纹等二.米制普通螺纹1.米制普通螺纹用大写M表示，牙型角2α=60°（α表示牙型半角）；2.米制普通螺纹按螺距分粗牙普通螺纹和细牙普通螺纹两种；2.1.粗牙普通螺纹标记一般不标明螺距，如M20表示粗牙螺纹；细牙螺纹标记必须标明螺距，如M30×1.5表示细牙螺纹、其中螺距为1.5。

2.2.普通螺纹用于机械零件之间的连接和紧固，一般螺纹连接多用粗牙螺纹，细牙螺纹比同一公称直径的粗牙螺纹强度略高，自锁性能较好。

3.米制普通螺纹的标记：M20-6H、M20×1.5LH-6g-40,其中M 表示米制普通螺纹，20表示螺纹的公称直径为20mm，1.5表示螺距，LH表示左旋，6H、6g表示螺纹精度等级，大写精度等级代号表示螺纹，小写精度等级代号表示外螺纹，40表示旋合长度；3.1.常用米制普通粗牙螺纹的螺距如下表(螺纹底孔直径：碳钢φ＝公称直径－P；铸铁φ＝公称直径－1.05~1.1P；加工外螺纹光杆直径取φ＝公称直径－0.13P)：表1 常用米制普通粗牙螺纹的直径/螺距3.2.米制普通螺纹的加工底孔直径可用下式作近似计算：d=D-1.0825P,其中Ｄ为公称直径，Ｐ为螺距。

三.用螺纹密封的管螺纹（GB 7306与ISO7/1相同）1.用螺纹密封的管螺纹不加填料或密封质就能防止渗漏。

用螺纹密封的管螺纹有圆柱螺纹和圆锥外螺纹、圆锥螺纹和圆锥外螺纹两种连接形式。

压力在5×105Pa以下时，用前一种连接已足够紧密，后一种连接通常只在高温及高压下采用。

螺纹基本知识螺纹基本知识⼀、螺纹的名词术语螺纹：在圆柱或圆锥表⾯上，沿着螺旋线所形成的具有规定⽛型的连续凸起。

圆柱螺纹/圆锥螺纹；外螺纹/内螺纹；右旋螺纹/左旋螺纹。

右旋螺纹：顺时针旋转时选⼊的螺纹。

左旋螺纹：逆时针旋转时选⼊的螺纹。

完整螺纹：⽛顶和⽛底具有完整形状的螺纹。

不完整螺纹：⽛底完整⽽⽛顶不完整的螺纹。

螺尾：向光滑表⾯过渡的⽛底不完整的螺纹。

有效螺纹：由完整螺纹和不完整螺纹组成的螺纹，不包括螺尾。

公称直径：代表螺纹尺⼨的直径。

⼤径：外螺纹的顶径、内螺纹的底径。

⼩径：外螺纹的底径、内螺纹的顶径。

中径：⼀个假想圆柱或圆锥的直径，该圆柱或圆锥的母线通过⽛型上沟槽和凸起宽度相等的地⽅。

单⼀中径：⽛型上沟槽宽度等于1/2基本螺距的地⽅。

作⽤中径：在规定的旋合长度内，恰好包容实际螺纹的⼀个假想螺纹的中径，这个假想螺纹具有理想的螺距、螺纹半⾓、及⽛型⾼度，并在⽛顶和⽛底留有间隙，不与实际螺纹⼤、⼩径发⽣⼲涉。

⽛型⾓：在螺纹⽛型上，两相邻⽛侧间的夹⾓。

螺距：相邻两⽛在中径线上对应两点间的轴向距离。

螺纹精度：由螺纹公差带和旋合长度共同组成的衡量螺纹质量的综合指标。

⼆、.螺纹概述⼀般将螺纹分为圆柱螺纹和圆锥螺纹。

（⼀）圆柱螺纹1. 普通螺纹（⼜称⽶制或公制螺纹）螺纹代号M，⽛形⾓60°，基本⽛形为平顶。

精度等级：内螺纹4~8级，外螺纹3~9级。

2. 美标统⼀螺纹（⼜称60°英制螺纹）螺纹代号UNC、UNF、UNEF、UN、UNS，⽛形⾓60°，基本⽛形为平顶。

精度等级：内螺纹1B~3B，外螺纹1A~3A。

3. ⾮螺纹密封的管螺纹（⼜称圆柱管螺纹）螺纹代号G，⽛形⾓55°，基本⽛形为圆顶圆底。

精度等级：内螺纹标准级和D级，外螺纹A、B级。

4. 梯形螺纹螺纹代号Tr，⽛形⾓30°（美标为29°），基本⽛形为平顶平底。

精度等级：7~9级，（美标为2G~6G）。

7车削
编辑
车削螺纹注意事项：考虑螺纹加工牙型的膨胀量，外螺纹大径（公称直径d ）一般应车得比基本尺寸小0.2~0.4mm（约0.13P），保证车好螺纹后牙顶处有0.125P的宽度（P是螺距），镗内螺纹的底孔时保证底孔直径为公称直径-P。。螺纹切削应注意在两端设置足够的升速进刀段δ1和降速退刀段δ2，以剔除两端因变速而出现的非标准螺距的螺纹段。同理，在螺纹切削过程中，进给速度修调功能和进给暂停功能无效；若此时按进给暂停键，刀具将在螺纹段加工完后才停止运动。螺纹加工的进刀量可以参考螺纹底径，即螺纹刀最终进刀位置。螺纹小径为：大径-1.2倍螺距；螺纹加工的进刀量应不断减少，具体进刀量根据刀具及工件材料进行选择,但最后一次不要小于0.1mm。螺纹加工完成后可以通过观察螺纹牙型判断螺纹质量及时采取措施。但应注意对外螺纹来说当螺纹牙顶未尖时，增加刀的切入量反而会使螺纹大径增大，增大量视材料塑性而定，当牙顶已被削尖时，增加刀的切入量则大径成比例减小，根据这一特点要正确对待螺纹的切入量，防止报废。对于一般标准螺纹，都采用螺纹环规或塞规来测量。在测量外螺纹时，如果螺纹“过端”环规（通规）正好旋进，而“止端”环规（止规）旋不进，则说明所加工的螺纹符合要求，反之就不合格。测量内螺纹时，采用螺纹塞规，以相同的方法进行测量。除螺纹环规或塞规测量外还可以利用其它量具进行测量，用螺纹千分尺测量螺纹中径等等。
螺纹密封应用指导：将应用麦特雷Blu‐Goo超级密封润滑剂涂抹在内螺纹和外螺纹上，用刷子或其他应用工具涂抹均匀。
8测量
编辑
1、对于一般标准螺纹，都采用螺纹环规或塞规来测量。
螺纹测量
螺纹测量
2、螺纹千分尺是用来测量螺纹中径的。也可以用量针测量螺纹中径的方法称三针量法。
3、齿厚游标卡尺用来测量梯形螺纹中径牙厚和蜗杆节径齿厚。

螺纹的种类知识点总结
1. 普通螺纹：普通螺纹是一种常见的螺纹连接方式，它有内螺纹和外螺纹两种形式。

内螺纹是在孔内加工的螺纹，外螺纹是在轴上加工的螺纹。

普通螺纹有粗牙和细牙之分，通常用于通用设备和零件的连接。

2. 克飞螺纹：克飞螺纹是一种用于特殊设备和机械零件的螺纹连接方式，它的特点是螺纹的倾角较小，螺纹的高度和间距比较大，能够承受更大的力。

克飞螺纹在航空航天、军工等领域得到广泛应用。

3. 米制螺纹：米制螺纹是一种按照国际标准制定的螺纹连接方式，它分为粗牙和细牙两种形式，用于不同的设备和零件。

米制螺纹的标准规格由国际标准化组织制定，具有统一的标准和规格，方便国际贸易和合作。

4. 英制螺纹：英制螺纹是一种按照英国标准制定的螺纹连接方式，它分为UNC和UNF两种形式。

UNC是粗牙，UNF是细牙。

英制螺纹在英美国家得到广泛应用，其规格和标准与米制螺纹有所不同。

5. 牙形螺纹：牙形螺纹是一种特殊形状的螺纹连接方式，它的螺纹截面呈三角形，具有良好的自锁性能，适用于需要防松的设备和零件。

总之，螺纹种类繁多，按照不同的标准和用途可以分为多种形式，每种螺纹都有其特定的适用范围和特点。

在机械加工和设备制造中，选择合适的螺纹连接方式对于提高设备的可靠性和使用寿命至关重要。

因此，设计和选择螺纹连接时需要根据具体的应用需求和标准规定进行选择，以确保设备和零件能够正常工作和运行。
