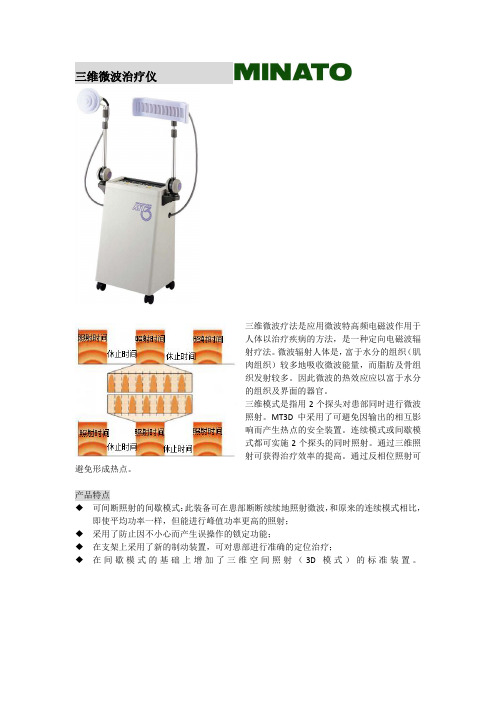

三维微波治疗仪
三维微波治疗仪三维微波疗法是应用微波特高频电磁波作用于人体以治疗疾病的方法，是一种定向电磁波辐射疗法。
微波辐射人体是，富于水分的组织（肌肉组织）较多地吸收微波能量，而脂肪及骨组织发射较多。
因此微波的热效应应以富于水分的组织及界面的器官。
三维模式是指用2个探头对患部同时进行微波照射。
MT3D 中采用了可避免因输出的相互影响而产生热点的安全装置。
连续模式或间歇模式都可实施2个探头的同时照射。
通过三维照射可获得治疗效率的提高。
通过反相位照射可避免形成热点。
产品特点◆ 可间断照射的间歇模式：此装备可在患部断断续续地照射微波，和原来的连续模式相比，即使平均功率一样，但能进行峰值功率更高的照射；◆ 采用了防止因不小心而产生误操作的锁定功能；◆ 在支架上采用了新的制动装置，可对患部进行准确的定位治疗；◆ 在间歇模式的基础上增加了三维空间照射（3D 模式）的标准装置。
照射时间 休止时间照射时间休止时间 照射时间 照射时间治疗作用具有镇痛、消炎、脱敏和改善组织和营养作用，常用于治疗肌肉、关节及关节周围非化脓性炎症和损伤，如肌炎、脏鞘炎、肌性周围炎、滑囊炎、肩周炎及关节和肌肉劳损等微波效果显著。
另外，微波还具有促进血液循环及水肿吸收，缓解肌肉痉挛等。
脉冲微波主要利用产生非热效应治疗急性炎症并达到效果。
适应症肌炎、腱鞘炎、关节周围炎、颈椎病、风湿性关节炎、退行性关节炎、关节和软组织损伤、神经炎、神经痛、脑血管意外、帕金森病、肺炎、支气管肺炎、胃十二指肠溃疡、膀胱炎、痛经、胆囊炎、痈、疖、湿疹、神经性皮炎等。
郑州欧洲制造之窗实业有限公司是经营康复理疗及运动训练设备的专业公司。
公司专注于为医疗机构提供专业的康复理疗、运动训练产品，以及科室规划方案等优质服务。
公司经营产品有：日本MINATO自动温热间歇牵引系统、智能控制温热间歇牵引系统、干涉律波治疗仪、自动津波治疗仪、超激光治疗仪、三维微波治疗仪、水疗按摩床等。
WB一3100妇科微波治疗仪简介
WB一3100妇科微波治疗仪简介应用范围肛肠科：内痔。
外痔，混合痔、肛门息肉，肛裂等。
妇产科：阴道炎，盆腔炎，附件炎．宫颈糜烂、外阴炎、功能性子宫出血等。
耳鼻喉科：鼻息肉。
鼻甲肥大，鼻出血．鼻炎、中耳炎、喉炎、扁桃体肥大，慢性咽炎等。
口腔科：唇炎、舌炎．牙龈出血，扁平癣、舌息肉等。
皮肤科：血管瘤，扁平疣痣，尖锐湿疣、溃疡皮炎、皮诊，冻疮等。
消化科：胃息肉、胃出血、食道狭窄、扩张、低位直肠息肉、胃溃疡等。
理疗科：前列腺、关节炎、肩周炎，扭挫伤、胆囊炎、乳腺炎、风湿、术后伤口愈合等。
主要特点：1.门诊病房综合手术治疗设备之首选2.各种专用体内辐射器及手术器齐全且不粘连3.取代电灼，冷冻，激光手术的新技术4.操作简便，无组织炭化，止血迅速、无溅射，创面修复好5.价格适宜，回报率高，适合各级医院及门诊使用注意：1、质量决对保证！微波治疗仪一年内免费保修，终身维护！2、每台机器唯一配套三证，绝对放心。
3、ISO9001：2000及ISO13485：2003医疗器械质量管理体系人证，以及CMD产品质量认证。
WB一3100妇科微波治疗仪特点>>WB一3100系列全微电脑控制大功率治疗仪，是采用当今最先进的数字技术和微处理器技术制造的适合高质量外科手术要求的外科手术器械。
该系列治疗仪的功率输出系统和极板安全系统在满足用户在任何外科手中对单双极要求的同时，最大限度地保证使用者和病人的安全。
WB一3100妇科微波治疗仪应用>>WB一3100妇科微波治疗仪,广泛应用于医院、疾病防控中心等卫生医疗保健机构,WB 一3100妇科微波治疗仪的厂家很多，应用广泛，各种产品之间的差别也比较大。
口腔医学专业仪器设备清单
口腔医学专业仪器设备清单
口腔医学专业仪器设备清单
口腔医学专业仪器设备清单
口腔医学专业仪器设备清单
口腔医学专业仪器设备清单
口腔医学专业仪器设备清单
口腔医学专业仪器设备清单
口腔医学专业仪器设备清单
口腔医学专业仪器设备清单
口腔医学专业仪器设备清单
口腔医学专业仪器设备清单
口腔医学专业仪器设备清单
口腔医学专业仪器设备清单
口腔医学专业仪器设备清单
口腔医学专业仪器设备清单
¥8,956.85（万元)
911(台、件、套)¥723.17(万元)
324(台、件、套)
专业课程资产:
总资产:。
口腔综合治疗台参数
口腔综合治疗台参数
一：设备名称口腔综合治疗台
二：技术要求
1．
工作条件
1.1
环境条件
1.1.1
环境温度：5℃—40℃
1.1.2
相对湿度：≤85%
1.1.3
大气压力：70—106Kpa
1.2
电源条件
1.2.1
额定电压：单相220V±10%
1.2.2
标称频率：50Hz
1.2.3
电源插头符合中国的国家标准
1.3
工作时间：每天连续工作时间不少于8小时
1.4
工作气源：压力5-7bar地箱内设空气过滤和高压装置,并有压力显示
1.5
工作水源：压力2-4bar地箱内设过滤和调压装置,并有压力显示
2．
设备结构
2．1
治疗机病人椅分离式设计，符合人体工程学要求，铸造、整体式机箱设计，外形美观，占地小，方便清洁。
2．2▲
器械盘为下挂式器械盘，磁性伸拉式头枕，可迅速进行上/下颌位置转换，使用方便。
3．
病人椅要求
3．1
整体式地箱设计，风箱式密封底座设计，金属材质，美观、耐用、占地小、清洁方便，符合人体工学，患者背部臀部可密贴于治疗椅之椅背及座部，运动过程中无搓背感。
3．2
病人椅的升降及仰卧电机驱动，定位精准，噪音低。病人椅的高度调节范围395mm-位置转换
4．2
手机挂架可拆卸及高温高压消毒，具有双重防回吸功能，避免交叉污染
4．3
每个器械位具有单独的调水开关。
4．4▲
具有触控式操作面板，可控制椅位，自动给水装置手术灯光开关及两段式调光，紧急停止安全开关
4．5
配备硅胶防护垫，可高温高压消毒
5．
助手位
一：设备名称口腔综合治疗台
二：技术要求
1．
工作条件
1.1
环境条件
1.1.1
环境温度：5℃—40℃
1.1.2
相对湿度：≤85%
1.1.3
大气压力：70—106Kpa
1.2
电源条件
1.2.1
额定电压：单相220V±10%
1.2.2
标称频率：50Hz
1.2.3
电源插头符合中国的国家标准
1.3
工作时间：每天连续工作时间不少于8小时
1.4
工作气源：压力5-7bar地箱内设空气过滤和高压装置,并有压力显示
1.5
工作水源：压力2-4bar地箱内设过滤和调压装置,并有压力显示
2．
设备结构
2．1
治疗机病人椅分离式设计，符合人体工程学要求，铸造、整体式机箱设计，外形美观，占地小，方便清洁。
2．2▲
器械盘为下挂式器械盘，磁性伸拉式头枕，可迅速进行上/下颌位置转换，使用方便。
3．
病人椅要求
3．1
整体式地箱设计，风箱式密封底座设计，金属材质，美观、耐用、占地小、清洁方便，符合人体工学，患者背部臀部可密贴于治疗椅之椅背及座部，运动过程中无搓背感。
3．2
病人椅的升降及仰卧电机驱动，定位精准，噪音低。病人椅的高度调节范围395mm-位置转换
4．2
手机挂架可拆卸及高温高压消毒，具有双重防回吸功能，避免交叉污染
4．3
每个器械位具有单独的调水开关。
4．4▲
具有触控式操作面板，可控制椅位，自动给水装置手术灯光开关及两段式调光，紧急停止安全开关
4．5
配备硅胶防护垫，可高温高压消毒
5．
助手位
口腔医疗器械分类目录修订稿
口腔医疗器械分类目录修订稿第一节口腔诊断设备1.口腔X线设备1.1高频X线机1.2数字化X线设备1.3X线成像传感器2.口腔摄像设备2.1口腔内窥镜2.2口腔相机2.3口腔扫描仪第二节口腔治疗设备1.口腔牙钻设备1.1高速牙钻1.2低速牙钻1.3超声牙钻2.口腔牙周治疗设备2.1口腔洗牙机2.2牙周疗法仪2.3牙周治疗激光3.口腔根管治疗设备3.1根管治疗机3.2口腔热牙器3.3根管充填材料注射器3.4根管激光4.口腔种植治疗设备4.1种植手术器械4.2种植导板4.3种植器5.口腔修复设备5.1口腔修复机5.2口腔光固化器5.3口腔3D打印机第三节口腔康复设备1.口腔卫生护理设备1.1口腔洁牙器1.2口腔冲洗器1.3口腔牙线器2.口腔正畸设备2.1口腔正畸托槽2.2口腔正畸弓丝2.3口腔正畸弓丝钳3.口腔修复康复设备3.1口腔义齿制造设备3.2口腔义齿修复设备4.口腔假牙美容设备4.1口腔美容修复设备4.2口腔假牙修复设备第四节口腔医疗器械消毒设备1.口腔器械清洗消毒机2.口腔器械高温消毒器第五节口腔医疗器械辅助设备1.口腔医疗器械清洗设备1.1口腔医疗器械清洗机1.2口腔医疗器械清洗剂2.口腔医疗器械存储设备2.1口腔医疗器械保存箱2.2口腔医疗器械储物柜3.口腔医疗器械维护设备3.1口腔医疗器械维修台3.2口腔医疗器械维护工具修订理由：随着口腔医疗技术的不断发展，口腔医疗器械的种类和功能也越来越多样化。
为了更好地管理和运用这些器械，对现有分类目录进行修订是必要的。
本修订稿主要针对近几年新出现的口腔医疗器械进行新增，同时对现有器械的分类进行合理调整。
此次修订主要的变动有：1.新增了口腔摄像设备的分类，因为随着数字化技术的发展，口腔摄像设备在口腔诊断中的应用越来越广泛。
2.对口腔根管治疗设备进行了分类调整，将根管充填材料注射器独立为一个分类，以更好地满足根管治疗的需求。
3.新增了口腔种植治疗设备的分类，这是随着口腔种植技术的成熟，种植器械的种类越来越多样化，需要独立成一个分类。
口腔科设备清单
口腔科设备清单在现代医疗技术的进步之下，口腔科设备的迅速发展为口腔科医生们提供了更多更先进的治疗工具和设备。
本文将为您介绍一份完整的口腔科设备清单，详细列举出口腔科诊所常用的各类设备，以便于医生和患者了解和选择。
Ⅰ. 口腔诊断设备1. 口腔摄影机：用于拍摄口腔、牙齿和病变照片，使得医生在进行诊断时能够更加准确。
2. 口腔X射线机：通过X射线的成像，帮助医生检测牙齿、根部和颌骨，发现隐藏的疾病。
3. 口腔扫描仪：能够进行精细的三维扫描，为口腔医生提供更立体、清晰的诊断图像。
Ⅱ. 口腔治疗设备1. 高速空气动力手术机：用于修复龋齿、拆除旧的牙齿补片，并具有较高的精确性和舒适性。
2. 口腔水钻：可用于根管治疗和牙周手术，通过高速旋转的水流钻孔，去除坏死组织并杀灭细菌。
3. 牙齿冷光美白仪：采用冷光照射法，能够有效去除牙齿表面的色素，使牙齿恢复自然白皙。
Ⅲ. 口腔修复设备1. 牙齿高速修复机：用于牙齿修复、修整、打磨和加工，确保修复的牙齿与周围牙齿相匹配。
2. 牙冠、桥梁修复系统：通过计算机辅助设计和加工制作牙冠和桥梁，提高修复的精确度和质量。
3. 牙色修复系统：通过高精度的色彩识别技术，精确匹配牙齿颜色，实现自然美观的修复效果。
Ⅳ. 口腔手术设备1. 牙科激光器：用于激光治疗各种口腔疾病、手术，具有消炎、止血和减轻痛感等优点。
2. 牙科手术电动机：用于牙齿拔除、植入手术等，提供更精确、稳定的手术驱动力。
3. 牙周手术器械：包括手术刀、手术镜、牙周黏合剂等，用于牙周疾病的治疗和修复。
Ⅴ. 口腔保健设备1. 口腔清洁器：包括牙刷、牙线、牙间刷等，用于日常口腔清洁和预防龋齿、口腔疾病。
2. 牙套、牙托：用于矫正畸形牙齿和调整咬合关系，改善口腔功能和美观。
3. 口腔护理器材：包括口腔消毒液、口腔漱洗剂等，用于口腔护理和保持口腔健康。
以上是口腔科设备清单的主要内容，这些设备的不断进步和创新，为现代口腔科医生提供了更先进、更高效的治疗手段，为患者提供了更好的口腔保健服务。
口腔综合治疗台
创新应用：口腔综合治疗台将应用 于更多领域如口腔美容、口腔保健 等
添加标题
添加标题
添加标题
添加标题
技术进步：随着科技的发展口腔综 合治疗台将更加智能化、自动化提 高治疗效率和准确性
国际合作：口腔综合治疗台将加强 国际合作引进先进技术和理念提高 产品质量和竞争力
未来发展方向与展望
ห้องสมุดไป่ตู้
智能化：采用人工智能技术实现自动诊 断和治疗
口腔综合治疗台的维护与保 养
第五章
日常维护与保养
定期清洁：每天使用后进行清洁保持治疗台的清洁卫生 检查设备：定期检查治疗台的各个部件确保其正常工作 更换耗材：定期更换治疗台的耗材如吸管、针头等 维护环境：保持治疗台的工作环境清洁、干燥、通风良好
常见故障及排除方法
故障现象：治疗台无法升降 解决方法：检查电源和控制系统如有故障及时更换 解决方法：检查电源和控制系统如有故障及时更换
第六章
技术创新与升级
智能化技术：引入智能化技 术实现自动诊断和治疗
数字化技术：采用数字化技 术提高治疗效率和准确性
环保技术：采用环保技术减 少对环境的影响
远程医疗技术：利用远程医 疗技术实现远程诊断和治疗
市场前景与发展趋势
市场需求：随着人们生活水平的提 高对口腔健康的重视程度增加市场 需求将持续增长
金、塑料等
按照用途分类： 牙科诊所、医 院口腔科、口
腔医院等
适用范围与使用人群
适用范围：口腔 科、牙科诊所、 医院等医疗机构
使用人群：牙科 医生、口腔科医 生、护士等医疗 人员
患者：需要接受 口腔综合治疗的 患者
特点：操作方便、 安全可靠、易于 清洁和维护
口腔综合治疗台的结构与特 点
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
现代医学仪器与应用2008年第20卷第3期M oder n M edi c al Eq ui pm ent a nd A pp l i ca t i on V ol20．N o．3O c t．2008
微型口腔微波理疗装置
郑万华t刘立人2
f摘要】通过对口腔微波辐射器的分析，从而对微型辐射器的结构、工作机理有一定的认识。
[关键词】微型辐射器；定向；屏蔽
St om a t ol ogi c al m i cr ow ave phys i ca l t he ra py devi ce
Z H EN G W anh ual L I U L i r en2
(1．Shanghai C hangH ang H o spi t al，S ha ngha i200122，Chi na；2．Sha ngha i H u To ng el ect r oni c C O．L T D，S ha ngh ai 200051，Chi na)
【A B S TR A C T]Fr om t he anal ys i s of t he s t om at ol ogi cal m i c r o w ave devi ce t o ha ve a cer t ai n unde r s t andi ng of
i t s cons t r u ct i on and ope r at i ng pr i nci l e．
[K E Y W O R D S】M i cr o i r r adi at i on m ach i ne；Or i ent a t i on；Shel t er
1概述
目前，口腔溃疡、牙周炎、牙龈肿痛等口腔疾病，
通常使用药物治疗。
其疗程长、疗效慢，若治疗不及
时，往往还可能导致化脓、溃烂。
最终不得不进行手术
治疗。
而利用微波的热效应和非热效应作用于生物组
织，扩张血管、加速血液循环使组织细胞通透性升高．
从而达到调节血管功能、改善细胞营养代谢、促进组
织再生的效果。
同时微波具有解痉、止痛、促进炎症浸
润消散作用．对治疗口腔或齿科牙龈组织的各种急慢
性炎症具有良好和其独特的效果。
但由于口腔、牙龈
的特殊结构和形状，微波治疗时需要一种微型、密封、
高效、定向、低损耗、低泄漏的理疗装置，而这种微型
化的理疗装置设计和制造相当困难．至今国内外未见
相关报道。
2工作原理
考虑到直接进入人体口腔内部进行治疗使用．口
腔疾患治疗的部位均靠近脸部和眼晴．采用普通的辐
射器可能会对眼晴和其它器官造成损伤。
因此该辐射
器必需具有屏蔽和定向辐射作用．使之达到既治疗疾
作者单位：1．上海长航医院．上海200122
2．上海沪通电子有限公司．上海200051
11论著
病又能有效地控制微波泄漏．如图1所示该微型口腔微波辐射器呈牙刷状．通过同轴电缆与微波源相连接，辐射器为一种指状辐射器，外形像一只手指头，手指端部椭圆平面为辐射面，有效面积为30～40m m2。
Fi g1
图1
同时该辐射器的一侧还开一侧面天窗．以满足定向聚焦辐射．辐射窗的开El尺寸及相应位置．均通过计算和实验修正获得，使之达到既治疗疾病又能有效的控制微波泄漏。
该辐射器的关键是内导体必须缩入同轴电缆一段距离．以保证屏蔽导体的屏蔽和辐射效果．外导体天窗口的长度和深度必须保证辐射效率为最高而泄漏最小。
根据使用的波段．选用特殊的优质同轴电缆．作为传输线和辐射器天线部份主要材料．其阻抗50Q．最高使用频率达t8G H z．当5000M H z 工作时．其衰减为1．85db．天线内导体的横截面直径为e0．9～1．0m m．在内导体与屏蔽层间采用低损耗的高
分子绝缘材料。
12’塑垡垦兰堡墨皇堕旦兰塑墨至笙兰Q鲞篁!塑坠!堕!翌坚!旦地!!垦旦竺i P翼!坐塑壁垒P￡!堡壁垫璺!!!兰Q：塑!：三Q!!：兰塑璺
微波是一种超高频电磁场．现根据同轴电缆里的电场强度E o计算如下：
E o=2r r eoV ab／2w r s ol n b／a=V ab／r l n b／a
其中V ab为同轴内外导体电位差．a为内导体半径，b为外导体半径(如图2所示)，r为同轴半径，￡o 为介电系数
Fi92
塑2
上式可见E0与r成反比．这就是在内导体附近，电场强度最强，在外导体附近，电场强度最弱。
另外Eo 与介电系数80成正比．选择不同的介质可获得不同的电场强度。
同时在设计该辐射器时可以选择不同的同轴电缆半径r和内外导体半径达到微波功率最大而安全性最好。
同时对于微波辐射源我们采用了脉冲微波来提高透入深度。
我们首先来看连续波微波功率在介质中的传输距离以下式(1)表示：
P(X I)=P(0)e．x，‰(1)
式中e(x。
)为离辐射器X。
处的功率，P(0)为辐射器平均输出功率。
X o为透入深度．在2450M H z微波情况下．纯肌肉组织X o=1．7cm。
对于纯脂肪组织．X o=11．2cm 当X。
=X o时(1)式改写成P(X。
)／P(0)=e～一-37％，即透入深度定义为透入介质(人体组织)的功率下降刭起始功率值的37％所对应的距离。
实际人体组织成分十分复杂，故一般来讲，透入深度xo是一个平均值(2450M H z时，X o一3～5cm)。
由X o数据知．脂肪吸收2450M H z微波功率较少，肌肉(含水分、血管多)吸收微波功率较多，因此2450M H z微波对水分少的表皮、皮下脂肪的作用较弱，不易过热损伤，而对肌肉组织特别是血管丰富的部位作用较强，但由于血管散热效果而不致过分发热。
脉冲微波功率在介质中的传输仍然符合(1)式，但平均功率P(X。
)、P(0)以脉冲功率P m(X：)、Pm(0)代替，写成(2)式：
Pm(X2)=Pr n(O)e《蕊(2)
在保证X。
处连续波和X：处脉冲瞬态功率相等的情况下，试求实际透入深度X，、X：的关系：设(1)式与(2)式相等，得
P(0)／Pm(0)=e一(。
rx，)代即(X2一X1)／X o=
I n Pm(0)／P(0)
令X1=X o，则X2／X l=X2／X o=l+l n Pm(0)／P(0)
当Pm(O)=2P(O)时，x#x，=1．7(增加O．7倍)
对于2450M H z微波．2倍脉冲功率实际透人深度：肌肉将达2．9cm，脂肪将达18．9cm。
即实际透人深度提高到约3．6倍，微波能量将可到达肌肉、血管和内脏等较深部位，热效应不变，而非热的生物、机械作用大为提高，有利于某些深部组织疾患的理疗。
当辐射器贴近患者病灶时在辐射窗的有效范围内即产生频率为2450M H z的交变电磁场：当电磁场作用机体组织时，组织中的电解质离子随微波频率振动．电解质的束缚电荷也随微波频率作相应的位置移动．为克服所在媒质的粘滞性而损耗的能量转变为热．这种热效应具有使血管扩张．血流加速．组织细胞透膜性升高，改善局部组织代谢，促进组织再生等作用．同时还有解痉、止痛，促进炎症浸润吸收消散等作用．达到治疗疾病的作用。
辐射器使用的微波频率为(2450±50)H z．波长为12cm．工作在厘米波段．为了提高使用的安全性真正达到低功率小剂量．幅射器额定功率为≤10W，驻波为1．5左右，实际I临床使用中热效应在使用功率3～8W 时治疗部位可感觉到微热。
温热感．无用辐射小于2m W／cm．其无用辐射经实际测试远远低于国家规定的微波辐射标准．临床应用安全性极高。
是一种真正意义上的低功率、小剂量、安全型微波辐射器。
通过临床使用，受到医务人员和患者的欢迎。
参考文献
【1]北京邮电学院微波专业编．微波技术基础[M】．北京：人民邮电出版社。
1976：02．
【2】陈景藻．现代物理治疗学【M】．北京：人民军医出版社，2001：03．
[31高波．医用微波外辐射器场分布的比较研究(ct．上海市首届微波医学学术交流会论文集．1998．04．。
