主板电容器的作用与签别

电容的认识及识别方法以下是 6 条关于“电容的认识及识别方法”的内容：1. 嘿，你知道电容是什么吗？电容就像个小水库，可以储存电能呢！比如说，在我们的手机里，就有好多电容在默默工作呀。

那怎么识别电容呢？首先要看它的外观，不同大小、形状的电容可是有不同作用的哦！你难道不想知道怎么通过外观一眼认出它来？2. 哇哦！电容可是电子世界里很重要的一员呢！它就好比是乐队里的鼓手，稳定着节奏。

在一些电器中，电容可是关键角色。

那怎么分辨它呢？我们可以看上面的标识呀，就像识别一个人的名字一样简单！这不是很有趣吗？3. 嘿呀，电容这东西可神奇啦！可以说它是电能的小管家。

就像我们家里的管家一样，把电能管理得井井有条。

那要怎么准确识别它呢？可以用万用表测一测呀，一测就知道它的好坏啦！你说这是不是个好办法？4. 哇，电容其实没那么难理解啦！打个比方，它就像是运动员的能量储备站。

在电路里发挥着重要作用呢！那识别它难不难呢？不难呀，看它的引脚长短，长引脚和短引脚可是有不同意义的哟！你是不是很意外？5. 嘿，电容其实很有意思的啦！它如同一个魔法盒子，能储存神奇的电能。

在各种各样的电子设备里都有它的身影。

那我们怎么知道哪个是电容呢？瞧瞧它的封装呀，不同的封装代表着不同的特性呢！这多好玩呀！6. 哎呀呀，电容真的很重要呢！就像心脏对于人体一样关键。

在电路中起着不可或缺的作用。

那怎么去辨别它呢？通过它的容量值呀！不同容量的电容适用的地方也不一样呢！你还不好好去了解一下吗！我的观点结论：电容是电子领域中非常重要且有趣的元件，通过外观、标识、引脚、封装和容量值等方法可以有效地识别它，了解电容对于我们深入理解电子电路有着重要意义。

主板中电容的基本知识及应用主板中电容的基本知识及应用主板上的大体积电解电容，尤其是CPU插相等高温环境的电解电容，故障率较高，约占整机故障的40%以上，且损坏多有外在表现，如鼓包、顶部十字或三角金属体鼓起、底部橡胶胀出.四周有黏黏糊糊的电解液、引脚锈腐氧化、被内电解霪湿，所以在检修主板时.一般先对大体积的电解电容进行观察.另外.键盘等外设接口四周的排容因问距很小.易聚集灰尘面出现漏电现象。

1.电容的识别电解电容、贴片电容为两引脚.旁边标注C.或"CE, CB. CT'加数字。

电解电容有"+、一极之分，标注有"一，号或有阴影的端为"一，极.市面出售的电解电容的长引脚为"十'极，短引脚为"一'极。

排容为双列，引脚数量在6个及以上，旁边标注的"CP, CV加数字。

电容的单位有法拉F,微法拉5F、纳法拉NF.以及皮法拉PF.换算关系为:1F=1000000pF. 1F=1000NF. 1nF=1000000pF.提示：有的主板上电容符号前会加注一个字母，表示该电容所在的功能电容。

例如，AC05即表示该电容位于声卡电路.2.电容的特性及功能电容，全称电容器，顾名思义是存储电荷的容器，有隔直流、通交流的作用。

提示:电荷进入电容称为充电，电荷由电容流出时称为放电.充电时电容两端的电压升高，放电时电容两端的电压下降.像水容器一样.电容内的电荷只能逐渐变化，从而决定了它两端的电压不能突变，只能线性变化.电容的特性是通交流电、阻直流电，即对直流电浮现开路状态，而对交流浮现一定的容抗Xc，容抗值与电容的容量、交流信号的频率均呈反比。

电容在电路可用滤波、耦合(只同意交流信号通过)、延时(复位信号形成)、消干扰，同时还可以与电感配合形成LC振荡电路.与电阻配合形成RC按时电路。

提示：除声卡芯四周的大体积电解电容可能作为棍合电容外.其他部位的电解电容一般作供电滤波电容。

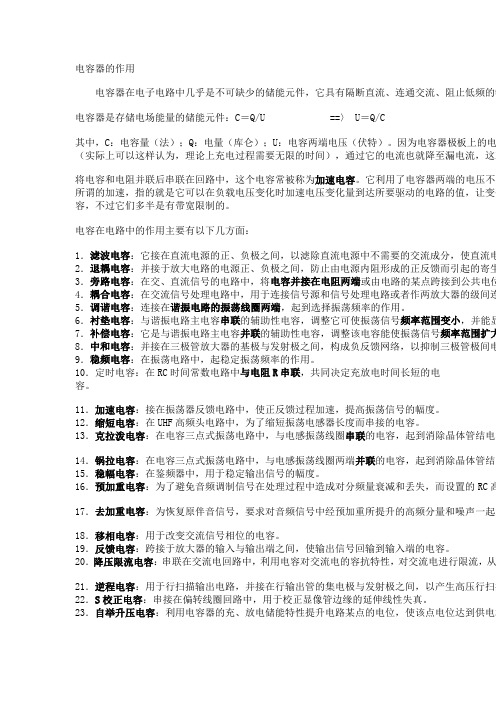

电容器的作用电容器在电子电路中几乎是不可缺少的储能元件，它具有隔断直流、连通交流、阻止低频的特调谐、能量转换和自动控制等电路中。

电容器是存储电场能量的储能元件：C＝Q/U ==〉 U＝Q/C其中，C：电容量（法）；Q：电量（库仑）；U：电容两端电压（伏特）。

因为电容器极板上的电由此可知，电容两端的电压不能突变，因此对于直流电，作用于电容器时，电容器经过充电过程后际上可以这样认为，理论上充电过程需要无限的时间），通过它的电流也就降至漏电流，这就是电作用于电容器时，电容器一直处于充电、放电反复循环，所以电容始终都有电流流过，这就时电容将电容和电阻并联后串联在回路中，这个电容常被称为加速电容。

它利用了电容器两端的电压不能缓冲电阻，它是防止在信号突然变化时在端口上产生振荡。

所谓的加速，指的就是它可以在负载电压变化时加速电压变化量到达所要驱动的电路的值，让变化中起作用，提高放大电路对信号边沿变化的响应能力。

如果没有加速电容，使得调整速度或加速度不过它们多半是有带宽限制的。

电容在电路中的作用主要有以下几方面：1．滤波电容：它接在直流电源的正、负极之间，以滤除直流电源中不需要的交流成分，使直流电也可以在电路中同时并接其他类型的小容量电容以滤除高频交流电。

2．退耦电容：并接于放大电路的电源正、负极之间，防止由电源内阻形成的正反馈而引起的寄生3．旁路电容：在交、直流信号的电路中，将电容并接在电阻两端或由电路的某点跨接到公共电位避免交流信号成分因通过电阻产生压降衰减。

4．耦合电容：在交流信号处理电路中，用于连接信号源和信号处理电路或者作两放大器的级间连号通过，使前后级放大电路的直流工作点互不影响。

5．调谐电容：连接在谐振电路的振荡线圈两端，起到选择振荡频率的作用。

6．衬垫电容：与谐振电路主电容串联的辅助性电容，调整它可使振荡信号频率范围变小，并能显衬垫电容的容量，可以将低端频率曲线向上提升，接近于理想频率跟踪曲线。

电容在电路中各种作用的基本常识电容是电路中常见的基本元件之一，它的作用在电子学和电路设计中非常重要。

下面是电容在电路中的一些基本常识。

1.储能：电容器具有储存电荷的特性，当电容器充电时，电荷会储存在电容中，充电完成后，电容器能够保持电荷，形成了一种存储能量的方式。

典型的应用包括电子设备的电源电容，用于平滑和稳定电路中的电压。

2.时序：电容器能够在电路中引入时间延迟，电容的充放电过程是一个相对较慢的过程。

利用电容的这一特性，可以实现电路的延时、频率调节以及窄脉冲的展宽等功能。

典型的应用包括RC电路中的时间常数、时钟电路和滤波电路。

3.过滤：电容能够通过对电流的阻抗来实现对信号的筛选和过滤作用。

当交流信号通过电容时，电容对于高频信号具有较低的阻抗，而对于低频信号具有较高的阻抗。

这种特性使得电容可以作为滤波器的重要元件，用于去除电路中的噪声和干扰。

典型应用包括电源滤波电容和通信系统中的滤波器。

4.耦合：电容具有隔离和连接电路的能力。

在电路中，通过将电容器串联或并联到不同的电路中，可以实现信号的耦合和隔离。

例如，通过电容器的串联，可以将两个电路通过电容的电压转换耦合。

5.频率依赖性：电容对信号的阻抗随频率的变化而变化，这使得电容可以实现对不同频率信号的处理。

在高频电路中，电容器的阻抗较低，因此可以用于信号的耦合和传输。

而在低频电路中，电容器的阻抗较高，可以用于信号的隔离和滤波。

6.直流阻断：电容对直流信号具有阻断作用，即不允许直流通过。

这个特性可以用于限制电路中的直流偏置或者去除直流信号的影响。

例如，在放大电路中，通过串联电容可实现输入和输出之间的直流隔离。

7.广义电感：电容在交流电路中有时会表现出电感的性质，也称为广义电感。

这是由于电容器的充电和放电过程中产生的磁场效应。

这种特性可以用于实现对信号的滤波和频率选择。

综上所述，电容在电路中具有储能、时序、过滤、耦合、频率依赖性、直流阻断和广义电感等多种作用。

主板上电容的作用主板上电容的作用引言电容是主板上一种重要的元件，它在电子设备中起着关键的作用。

本文将介绍主板上电容的作用，并讨论其在电子技术中的重要性。

电容的定义•电容是一种储存电荷的装置。

•它由两个导体板和介质组成，介质可以是空气、塑料或电介质等。

电容的主要作用1.平滑电源信号–主板上的电容可以平滑和稳定电源信号，减少电流或电压的突变。

–当电路需要稳定的电源信号时，电容可以阻止电压和电流的波动，提供更加可靠的电源。

2.滤除噪声–主板上的电容可以滤除电源中的高频噪声。

–噪声可能来自电源、其他电路或外部干扰。

电容可以吸收这些噪声，保持信号的纯净性。

3.延迟电源变化–电容可以延迟电源电压的变化，以适应电路的需求。

–当电路需要在特定的时间间隔内获得能量时，电容可以通过储存电荷并逐渐释放，以满足电路的需求。

4.提供稳定电压–电容可以作为稳压器的一部分，提供稳定的电压输出。

–在需要恒定电压的电路中，电容可以调整电路的电流和电压，以保持恒定的输出电压。

5.启动电路–在一些电子设备中，电容可以用于启动电路的工作。

–通过放电和充电过程，电容可以为电路提供初始的冲击电流，启动设备的运行。

总结主板上的电容拥有多重作用，包括平滑电源信号、滤除噪声、延迟电源变化、提供稳定电压和启动电路。

在电子设备中，电容扮演着不可或缺的角色，确保电路的正常运行和性能优化。

因此，在设计和维护电子设备时，对电容的合理选择和使用至关重要。

电容的选择和使用注意事项•选择合适的电容类型–根据电路需求和工作环境选择合适的电容类型，例如铝电解电容、陶瓷电容、塑料薄膜电容等。

–不同类型的电容具有不同的特性和适用范围，需要根据实际需求进行选择。

•电容的容值和电压–根据电路要求，选择合适的电容容值和额定电压。

–容值表示电容储存电荷的能力，额定电压则表示电容可以承受的最大电压。

–容值过小或电压过高可能导致电容无法正常工作或损坏，因此需要进行准确的选择。

•电容的极性–某些电容（如铝电解电容）具有极性，需要根据电容引脚上的极性标志进行正确安装。

电脑主板常用元器件的识别、检测与代换主板中采用的电阻有很多种，分为：普通电阻是主板上最小的电阻，形态为墨色扁平的小方块，贴片电阻的阻值一般用三位数字来表示，在三位数字后面所加"0"个数，（单位为Ω）。

如果阻值中有小数点，则用"R"表示，并占一位有效数字。

例如：标示为"123"的贴片电阻的电阻值为12*1000=120000Ω=120KΩ。

主板上的贴片电阻有时也采用数字+字母的形式不标注其电阻值。

前两位是数字，第三位是字母。

用这种方法表示的电阻值与用前面的方法所表示的在识别方法上有所不同---它的前两位数字只是一个代码，并不表示实际的阻值，其代码表示的有效数字，随着封装形式的不同而变化。

标为"0"或"000"的贴片电阻其阻值为0Ω，这种电阻实际上是跳线。

在有些主板电路中，阻值为0Ω的贴片电阻常用作保险电阻或作为EMI 电磁兼容电阻使用.排阻又称为网路电阻或网络电阻，排阻是将多个电阻器集中封装在一起，组合制成的复合电阻。

主板中的排阻有直插式封装和贴片式封装两种类型，其中，贴片封装又有8引脚和10引脚两种类型。

通常情况下，贴片排阻是没有极性的，不过有些类型的SMD排阻，由于内部电路连接方式不同，在实际应用时还是需要注意极性的。

知识要点：主板上使用的排阻，其内部各个电阻的阻值是相同的，若检测到其中某一个电阻值与其它电阻值不同，则应该更换整个排阻。

保险电阻又称熔断电阻，保险电阻在电路中起着保险丝和电阻的双重作用，主要应用在电源输出电路中，保险电阻的阻值一般较小（几欧至几十欧姆），功率也较小。

主板上常用的有贴片保险电阻和大功率直插式保险电阻，贴片保险电阻的顏色通常为绿色或灰色，表面标有白色的数字"000"或额定电流值。

主板上常用的大功率直插式保险电阻，一般用一个色环来标注它的额定阻值和额定的电流。

电路板中的各个零件介绍电路板是电子产品中不可缺少的一部分，其中包含了各种不同的零件，每一个零件都有着不同的功能和作用。

本文将从电路板中的各个零件入手，介绍它们的作用和特点。

1. 电阻器电阻器是电路板中最常见的零件之一，它的主要作用是限制电流的大小。

电阻器有着不同的阻值，可以根据需要选择不同的电阻器来控制电路的电流大小。

电阻器的结构简单，通常是由一根电阻丝或者是一片电阻膜组成。

2. 电容器电容器是电路板中另一个常见的零件，它的主要作用是存储电荷。

电容器有着不同的电容量，可以根据需要选择不同的电容器来存储不同大小的电荷。

电容器的结构也比较简单，通常是由两个金属板和一层绝缘材料组成。

3. 二极管二极管是一种具有单向导电性的半导体器件，它的主要作用是将交流信号转换为直流信号。

二极管有着不同的型号和参数，可以根据需要选择不同的二极管来满足不同的电路需求。

4. 三极管三极管是一种具有放大和控制信号的半导体器件，它的主要作用是放大电流信号。

三极管有着不同的型号和参数，可以根据需要选择不同的三极管来满足不同的电路需求。

5. 变压器变压器是一种电气设备，它的主要作用是将电能从一个电路传输到另一个电路。

变压器可以实现电压的升降，还可以实现电流的变换。

变压器有着不同的参数和型号，可以根据需要选择不同的变压器来满足不同的电路需求。

6. 晶体管晶体管是一种半导体器件，它的主要作用是放大电流信号或者控制电流信号。

晶体管有着不同的型号和参数，可以根据需要选择不同的晶体管来满足不同的电路需求。

晶体管是电路板中最重要的零件之一，广泛应用于各种电子产品中。

7. 电感器电感器是一种电气元件，它的主要作用是储存电能和产生磁场。

电感器有着不同的参数和型号，可以根据需要选择不同的电感器来满足不同的电路需求。

电感器广泛应用于各种电子产品中，如变频器、电源、电视机等。

8. 继电器继电器是一种电气开关，它的主要作用是将信号从一个电路传输到另一个电路。

电容器的定义电容器，简称电容，顾名思义，是…装电的容器‟，是一种容纳电荷的器件。

英文名称：capacitor。

一些常用的电容器如图所示。

用字母C表示。

电容是电子设备中大量使用的电子元件之一，广泛应用于隔直，耦合，旁路，滤波，调谐回路，能量转换，控制电路等方面。

电容器主要特性参数1、标称电容量和允许偏差标称电容量是标志在电容器上的电容量。

电容器的基本单位是法拉(F)，但是，这个单位太大，在实地标注中很少采用。

其它单位关系如下：1F=1000mF1mF=1000μF1μF=1000nF1n=1000pF电容器实际电容量与标称电容量的偏差称误差，在允许的偏差范围称精度。

精度等级与允许误差对应关系：00（01）-±1%、0（02）-±2%、Ⅰ-±5%、Ⅱ-±10%、Ⅲ-±20%、Ⅳ-（+20%-10%）、Ⅴ-（+50%-20%）、Ⅵ-（+50%-30%）一般电容器常用Ⅰ、Ⅱ、Ⅲ级，电解电容器用Ⅳ、Ⅴ、Ⅵ级，根据用途选取。

2、额定电压在最低环境温度和额定环境温度下可连续加在电容器的最高直流电压有效值，一般直接标注在电容器外壳上，如果工作电压超过电容器的耐压，电容器击穿，造成不可修复的永久损坏。

3、绝缘电阻直流电压加在电容上，并产生漏电电流，两者之比称为绝缘电阻.当电容较小时，主要取决于电容的表面状态，容量〉0.1uf时，主要取决于介质的性能，绝缘电阻越小越好。

电容的时间常数：为恰当的评价大容量电容的绝缘情况而引入了时间常数，他等于电容的绝缘电阻与容量的乘积。

4、损耗电容在电场作用下，在单位时间内因发热所消耗的能量叫做损耗。

各类电容都规定了其在某频率范围内的损耗允许值，电容的损耗主要由介质损耗，电导损耗和电容所有金属部分的电阻所引起的。

在直流电场的作用下，电容器的损耗以漏导损耗的形式存在，一般较小，在交变电场的作用下，电容的损耗不仅与漏导有关，而且与周期性的极化建立过程有关。

Rubycon（红宝石）电容电容的作用作为保证电源对主板及相关配件供电稳定性的重要配件，电容的作用至关重要。

它在主板中主要的作用就是储能、滤波、延迟，而在这其中最重要的就是滤波。

随着CPU主频的提高和显卡、内存等配件耗电量的日益增大，这些设备对主板的供电要求越来越苛刻。

为了保障系统的稳定，必须要保证电流的绝对纯净。

而想做到这点就需要使用大容量的电容来进行滤波。

主板必须要有稳定而纯净的电流供应。

这就是为什么电容大部分都分布在CPU插座及主板外接电源接口附近的原因。

按照英特尔技术白皮书上的标准，主板CPU插槽附近的滤波电容单个容量最低要求为1000微法，现在大部分主板上常见电容的容量为2200微法，个别主板产品甚至采用3500微法或者更高的电容，英特尔的原厂主板之所以供电系统方面获得了一致好评，就是因为在其主板上，一般单个电容容量都在3300微法以上，这就是英特尔原厂主板极其稳定的原因之一。

而一线大厂之所以产品的销售价格会高于二三线厂商，有一个原因就是其在电容方面通常都会采用红宝石、三洋、KZG等日系名厂的电容产品。

毕竟在产品成本上，一线厂商投入的要更多。

电容的分类电容种类一般可大致分为陶瓷电容、电解电容、钽电容三种。

根据其特点及发挥的作用分布在主板的不同位置。

而电源部分所使用的电解电容和CPU附近的陶瓷电容对整块主板稳定性影响是最大的。

在电源部分所使用的电解电容可以对外接电源所提供的电流进行第一波过滤，CPU及内存旁边的陶瓷电容则可以进行第二波过滤，再配合以钽电容，可以在最大程度上保持电流的纯净，进而保障系统的稳定。

陶瓷电容这是电解电容钽电容电容的品牌所谓一分钱一分货，电容的品牌当然也是衡量一个电容优劣的关键因素之一。

现在很多大厂主板上都使用了Rubycon、Nichicon、KZG、Sanyo、RLX等日系名厂的电容产品，而OST、RLS等台系厂商的电容产品也得到了普遍的应用，现在我们就认识一下这些品牌的电容。

电容在主板中主要用于保证电压和电流的稳定(起滤波作用)。

现在的PC越快，随着CPU主频和系统总线工作频率的提高，对主板供电的要求也越来越严格，因此主板稳定工作的前提是必须有纯净的电流供应。

从机箱电源出来的电流如果用示波仪器观察会发现有很多的尖峰和杂波，这些尖峰和杂波都是主板稳定工作的大敌，因此主板必须对电源进行过滤和净化后能使用，针对不同的杂波用不同的元件来进行过滤和净化。

主要的元件有扼流线圈和电容。

原始电流首先流经扼流线圈(俗称线圈)，因为线圈有一个蓄能的特性，它可以初步过滤掉一些高频杂波，然后进入电容组进一步过滤、净化、拉平(把峰形波拉成方波)。

主板上常见的电容有钽电容和铝电容(电解电容)。

铝电容容量较大、价格较低，但易受温度影响、准确度不高；而且随着使用时间会逐渐失效。

钽电容寿命长、耐高温、准确度高，不过容量较小、价格高。

除非是需要大容量滤波的地方(如CPU插槽附近)，原则上最好都使用钽电容，因为它不易引起波形失真。

电容的鉴别那么，怎样从外观上来简单判断主板电容的好坏呢？可以从以下几方面入手：1. 按照颜色来区分：黑色的电容最差，绿色的电容要好一些，蓝色的电容要比绿色的电容又要强一点。

所以我们一般在主板上看到的CPU周围滤波电容都用的是绿色的，而其他地方有些则是黑色的。

2.从指标上区别：电容电压的范围非常重要，可以在电容上看到”+、-”的字样，“＋－”代表电容的极性（电解电容）。

而电容的耐压当然是越大越好啦！3. 看电容的容量：按照Intel主板技术白皮书的说法，现在主板CPU插槽附近的滤波电容单个容量最低为1000μF，一般主板都采用1000μF的电解电容(很会精打细算啊)，而在Intel的原装主板上，这样的电容单个容量高达3300μF，这就是大家推崇Intel主板稳定性的原因之一。

目前有些主板喜欢用少量的几个大电容来替代一堆的小电容，这样从用料上看成本是增加了，但从生产成本上看则减小了，因为这些电容都是人工安装的，零件越少人为安装的步骤也越少，人工花费就越低，维修也相对方便，生产成本也可以降低。
