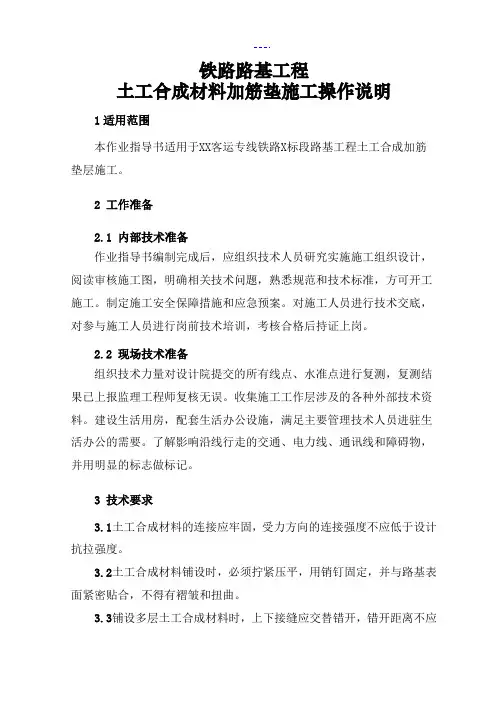

铁路路基工程土工合成材料加筋垫施工操作说明1适用范围本作业指导书适用于XX客运专线铁路X标段路基工程土工合成加筋垫层施工。
2 工作准备2.1 内部技术准备作业指导书编制完成后，应组织技术人员研究实施施工组织设计，阅读审核施工图，明确相关技术问题，熟悉规范和技术标准，方可开工施工。
制定施工安全保障措施和应急预案。
对施工人员进行技术交底，对参与施工人员进行岗前技术培训，考核合格后持证上岗。
2.2 现场技术准备组织技术力量对设计院提交的所有线点、水准点进行复测，复测结果已上报监理工程师复核无误。
收集施工工作层涉及的各种外部技术资料。
建设生活用房，配套生活办公设施，满足主要管理技术人员进驻生活办公的需要。
了解影响沿线行走的交通、电力线、通讯线和障碍物，并用明显的标志做标记。
3 技术要求3.1土工合成材料的连接应牢固，受力方向的连接强度不应低于设计抗拉强度。
3.2土工合成材料铺设时，必须拧紧压平，用销钉固定，并与路基表面紧密贴合，不得有褶皱和扭曲。
3.3铺设多层土工合成材料时，上下接缝应交替错开，错开距离不应小于0.5m。
3.4土工合成材料不得直接铺设在砾石等坚硬的下承力层上，土工合成材料与砾石之间应铺设5cm厚的中粗砂保护层。
3.5土工合成材料的铺设范围、层数和位置应符合设计要求。
3.6铺设的土工合成材料为隐蔽工程，应做好检查记录。
3.7土工合成材料的下表面应平整、压实，去除表面硬质突起。
3.8索槽（沟）施工只能在垫层施工完成后进行。
4 施工程序及工艺流程4.1建设计划加筋垫层为：施工准备→试件埋设→辅助垫层找平压实→垫层检测清理→土工合成材料人工铺设→土工合成材料搭接、绑扎固定→倾倒法铺设上垫层并压实它→测试。
4.2施工过程图1 土工合成材料加筋垫层施工工艺流程图5 施工要求5.1 施工准备土工合成材料进场时，对出厂检验单、产品合格证和材料性能报告一一核对。
抽样检验主要物理机械性能指标。
运至施工现场后，应分批整齐堆放在棚（库）内，防止日晒雨淋，保持棚通风干燥。
贵州雷榕高速公路投资管理有限公司建设项目
贵州省雷山至榕江高速公路工程

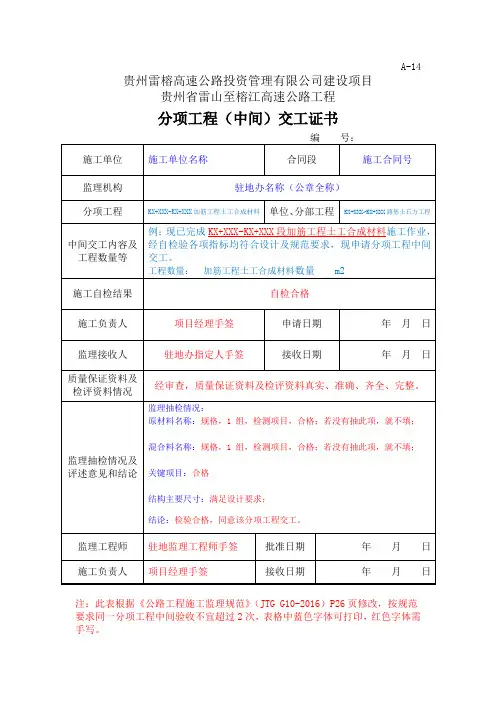

分项工程（中间）交工证书
注：此表根据《公路工程施工监理规范》（JTG G10-2016）P26页修改，按规范要求同一分项工程中间验收不宜超过2次，表格中蓝色字体可打印，红色字体需手写。
贵州雷榕高速公路投资管理有限公司建设项目
贵州省雷山至榕江高速公路工程
检验申请批复令
承包单位：合同号：
K-1
贵州雷榕高速公路投资管理有限公司建设项目
贵州省雷山至榕江高速公路工程
分项工程质量检验评定表
分项工程名称：土工合成材料处治层工程部位：KX+XXX~KX+XXX段加筋工程土工合成材料所属建设项目（合同段）：
所属分部工程名称：路基土石方工程所属单位工程：路基工程施工单位：分项工程编号：
检验负责人：检测: 记录: 复核: 年月日
贵州雷榕高速公路投资管理有限公司建设项目
贵州省雷山至榕江高速公路工程
加筋工程土工合成材料现场质量检验报告单
承包单位：合同号：
DZ-10
贵州雷榕高速公路投资管理有限公司建设项目
贵州省雷山至榕江高速公路工程
加筋、隔离、过滤排水、防裂工程土工合成材料
施工原始记录
承包单位：合同号：
注：1、不大于200m的自然路段或200m施工段为填表段落，土工合成材料逐层填写于本表各行中。

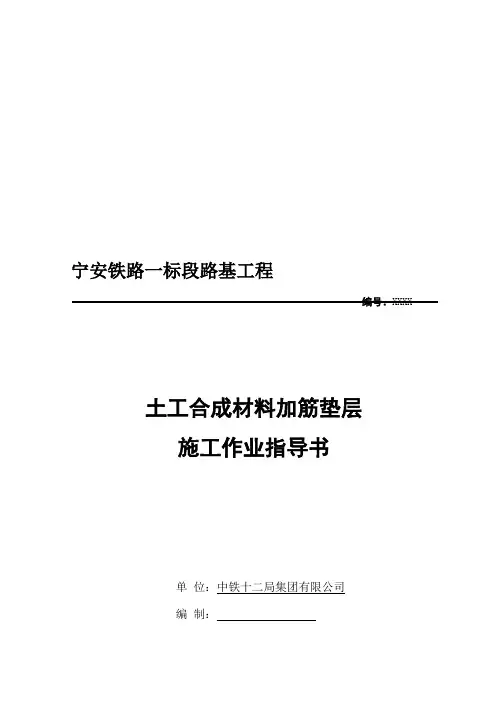

宁安铁路一标段路基工程编号：XXXX土工合成材料加筋垫层施工作业指导书单位：中铁十二局集团有限公司编制：审核：批准：2010年3月1日发布 2010年4月1日实施宁安铁路路基工程土工合成材料加筋垫层施工作业指导书1、编制目的明确土工合成材料加筋垫层施工作业的工艺流程、操作要点和相应的工艺标准，指导、规范土工合成材料加筋垫层作业施工。
2、编制依据(1)新建南京至安庆铁路施工图；(2)《客运专线无碴轨道铁路设计指南》---铁建设函【2005】754号；(3)《客运专线铁路路基工程施工技术指南》---TZ212-2005；(4)《客运专线无碴轨道铁路工程施工技术指南》---TZ216-2007；(5)《客运专线铁路路基工程施工质量验收暂行标准》---铁建设【2005】160号；3、适用范围本作业指导书适用于宁安铁路NASZ-1标段土工合成材料加筋垫层施工。
4、作业准备4.1 内业技术准备作业指导书编制后，在开工前组织技术人员认真学习实施性施工组织设计，阅读、审核施工图纸，澄清有关技术问题，熟悉规范和技术标准。
制定施工安全保证措施，提出应急预案。
对施工人员进行技术交底，对参加施工人员进行上岗前技术培训，考核合格后持证上岗。
4.1 外业技术准备施工作业层中所涉及的各种外部技术数据收集。
修建生活房屋，配齐生活、办公设施，满足主要管理、技术人员进场生活、办公需要。
5、技术要求(1) 施工前进行技术交底及必要的技术培训，使技术、施工人员熟悉并掌握每道工序要领，严格设计施工，明确岗位职责，严格按ISO-9000标准控制每个施工环节。
(2) 技术员和安质员必须熟悉图纸，做好图纸会审记录和必要的技术交底施工记录。
(3) 安质员全面负责工程质量和安全生产，技术员协助管理好质量。
(4) 施工时应准确定位，严格按照设计图纸及规范要求控制。
(5) 工程施工中发现特殊情况，应及时与设计单位和建设单位联系解决。
(6) 一旦发现不合格产品或异常情况隐瞒不报者，要追究责任，并返工解决。
土工合成材料加筋法的原理与工程应用土工合成材料加筋法是一种常用的土木工程加固方法，其原理是通过在土体中加入合成材料，利用其高强度、高刚度和高延性等特性，增强土体的力学性能，提高土体的承载能力和稳定性。
土工合成材料加筋法已经广泛应用于各种土木工程领域，如道路、桥梁、隧道、堤坝、水利工程等。
土工合成材料加筋法的原理主要包括以下几个方面：1.增强土体的强度和刚度：土工合成材料具有高强度、高刚度和高延性等特性，可以有效地增强土体的强度和刚度，提高土体的承载能力和稳定性。
2.改善土体的变形特性：土工合成材料具有较高的延性和变形能力，可以有效地改善土体的变形特性，减小土体的沉降和变形，提高土体的稳定性和耐久性。
3.提高土体的抗裂性能：土工合成材料具有较高的抗裂性能，可以有效地防止土体的裂缝扩展，提高土体的抗裂性能和耐久性。
土工合成材料加筋法的工程应用主要包括以下几个方面：1.道路工程：在道路工程中，土工合成材料加筋法可以用于加固路基、改善路面的承载能力和稳定性，提高道路的耐久性和安全性。
2.桥梁工程：在桥梁工程中，土工合成材料加筋法可以用于加固桥墩、桥台和桥面，提高桥梁的承载能力和稳定性，保证桥梁的安全性和耐久性。
3.隧道工程：在隧道工程中，土工合成材料加筋法可以用于加固隧道壁、隧道顶和隧道底，提高隧道的稳定性和耐久性，保证隧道的安全性。
4.堤坝工程：在堤坝工程中，土工合成材料加筋法可以用于加固堤坝的坝体和坝基，提高堤坝的稳定性和耐久性，保证堤坝的安全性。
5.水利工程：在水利工程中，土工合成材料加筋法可以用于加固水库的坝体和坝基，提高水库的稳定性和耐久性，保证水库的安全性。
总之，土工合成材料加筋法是一种有效的土木工程加固方法，具有广泛的应用前景和发展空间。
在未来的工程实践中，我们应该进一步研究和应用土工合成材料加筋法，不断提高其技术水平和应用效果，为人类社会的发展和进步做出更大的贡献。
土工合成材料加筋技术应用汇报人：2023-12-28•土工合成材料加筋技术概述•加筋技术的应用领域•加筋技术设计目录•加筋技术的施工工艺•加筋技术的优势与局限性•加筋技术应用案例分析01土工合成材料加筋技术概述土工合成材料加筋技术是一种通过在土体中埋设土工合成材料，以提高土体强度、稳定性、变形特性和耐久性的工程技术。
定义具有施工简便、成本低廉、环保等优点，广泛应用于各类土木工程领域，如公路、铁路、水利、建筑等。
特点定义与特点通过土工合成材料的抗拉强度和与土体的摩擦力，将土体中的应力传递到加筋材料上，从而提高土体的整体承载能力和稳定性。
增强土体的抗剪切能力、减少侧向变形、提高土体抗拉和抗压强度等。
加筋原理与作用加筋作用加筋原理具有较高的抗拉强度和延伸率，耐腐蚀、耐老化，适用于一般工程。
塑料加筋带玻璃纤维加筋带钢纤维加筋带具有较高的抗拉强度和弹性模量，适用于对变形有较高要求的工程。
具有较高的抗拉强度和刚度，适用于对承载力要求较高的工程。
030201加筋材料的选择02加筋技术的应用领域在公路工程中，土工合成材料加筋技术广泛应用于路基和路面的稳定性和耐久性提升。
详细描述通过在路基中铺设加筋材料，提高路基的承载能力和稳定性，减少不均匀沉降和变形。
同时，在沥青路面和水泥混凝土路面中应用加筋技术，可以增强路面的抗裂性能和耐久性，提高路面的使用寿命。
在铁路工程中，土工合成材料加筋技术主要用于轨道结构的加强和稳定性提升。
详细描述在铁路轨道系统中，通过在道砟和轨枕之间铺设加筋材料，可以提高轨道的整体刚度和稳定性，减少轨道变形和沉降。
同时，在铁路路基中应用加筋技术，可以增强路基的承载能力和稳定性，提高列车的运行安全性和舒适性。
在水利工程中，土工合成材料加筋技术主要用于堤坝、水库和河流治理等领域的稳定性提升。
总结词通过在水利工程结构物中应用加筋技术，可以提高结构的整体刚度和稳定性，增强其抗洪、抗震和抗滑移能力。
同时，在河流治理中应用加筋材料，可以减少河岸侵蚀和河床变形，保护河岸线的稳定性和安全性。
土工合成材料加筋土结构应用技术指南Reinforced Soil Structures with Geosynthetic Materials: A Technical Guide for ApplicationsIntroduction:The use of geosynthetic materials in the construction industry has gained significant popularity in recent years, particularly in reinforced soil structures. This technical guide aims to provide practical information and guidelines for the successful application of geosynthetic materials in reinforced soil structures.1. Overview of Reinforced Soil Structures:Reinforced soil structures are engineered systems that combine soil and geosynthetic materials to improve the stability and performance of soil masses in various types of civil engineering applications. These structures offer several advantages over traditional methods, such as cost-effectiveness, ease of construction, and environmental sustainability.（简介：在土木建筑行业中近年来，土工合成材料的使用已经越来越受到关注，特别是在加筋土结构中。

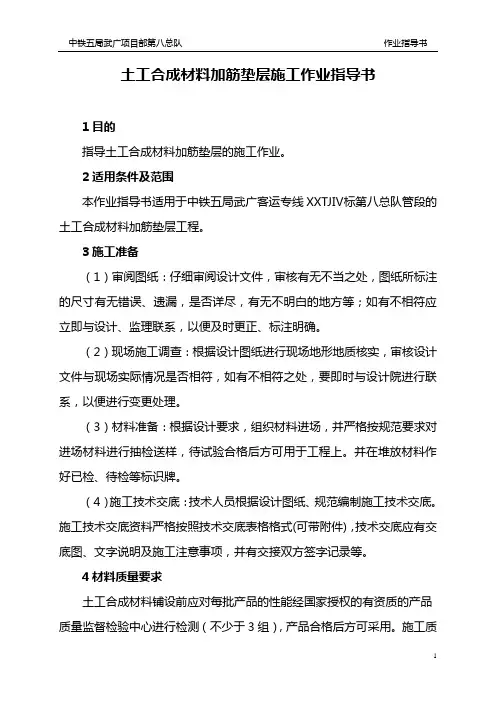

土工合成材料加筋垫层施工作业指导书1目的指导土工合成材料加筋垫层的施工作业。
2适用条件及范围本作业指导书适用于中铁五局武广客运专线XXTJⅣ标第八总队管段的土工合成材料加筋垫层工程。
3施工准备（1）审阅图纸：仔细审阅设计文件，审核有无不当之处，图纸所标注的尺寸有无错误、遗漏，是否详尽，有无不明白的地方等；如有不相符应立即与设计、监理联系，以便及时更正、标注明确。
（2）现场施工调查：根据设计图纸进行现场地形地质核实，审核设计文件与现场实际情况是否相符，如有不相符之处，要即时与设计院进行联系，以便进行变更处理。
（3）材料准备：根据设计要求，组织材料进场，并严格按规范要求对进场材料进行抽检送样，待试验合格后方可用于工程上。
并在堆放材料作好已检、待检等标识牌。
（4）施工技术交底：技术人员根据设计图纸、规范编制施工技术交底。
施工技术交底资料严格按照技术交底表格格式(可带附件)，技术交底应有交底图、文字说明及施工注意事项，并有交接双方签字记录等。
4材料质量要求土工合成材料铺设前应对每批产品的性能经国家授权的有资质的产品质量监督检验中心进行检测（不少于3组），产品合格后方可采用。
施工质量应符合中华人民共和国行业标准《铁路路基土工合成材料应用技术规范》（TB10118—99）要求。
5土工材料布置形式1）用于边坡补强的土工格栅①用于路堤边坡加筋补强的土工格栅采用双向高强涤纶经编土工格栅或塑料双向拉伸土工格栅，其双向抗拉强度大于25KN/m，对应伸长率≤10%。
高强涤纶经编土工格栅的高强涤纶丝的重量不应少于150克/m，外涂层重量不少于40克/m，总重量不少于190克/m，幅宽3 m（或为3 m的倍数），网格尺寸25.4×25.4mm。
②于边坡加固的双向土工格栅沿线路方向铺设，两幅间搭接长度不小于0.5m。
③铺设土工格栅时，土层表面应平整，不容许有褶皱，应尽量拉紧，并用竹钉固定，不得有坚硬突出物，严禁碾压机械直接在土工格栅表面上年进行碾压。
土工合成资料施工技术方案1.4 土工合成资料加筋垫层施工作业指导书1、目的明确土工合成资料加筋垫层施工的工艺流程、操作重点和相应的工艺标准，指导、规范土工合成资料加筋垫层施工。
2、合用范围本作业指导书合用于高速与客运专线铁路路基土工合成资料加筋垫层施工。
3、部门职责3.1工程技术部职责负责做好工序交底，对线路中线、边线正确放样和原地面标高丈量，负责采集技术资料。
3.2 安全质量部职责负责做好施工现场文明施工部署，检查试验量测的频率和监察现场施工，做好平时监察检查记录。
3.3 物质设备部职责负责租借性能优秀的机械设备进场，或对进场的机械设备进行把关，做好机械管理平时记录。
3.4 工经部职责负责引进合格的劳务队伍进场施工，施工队伍应具备“四证一照” ，做好劳务队伍花名册登记登记管理和劳务队伍平时管理。
3.5 试验室职责负责使用经标定合格的试验仪器进行检测，检测频率和方法切合规范要求，并出具试验检测报告。
4、引用技术标准《路基工程施工工艺标准规范》、《新建铁路工程丈量规范》（未完待续）5、资源配置5.1机械设备配置表 1.4.5-1 机械设备配置表序机械、设备规格或型数目备注号名称号1发掘机CAT330B42自卸汽车斯太尔153装载机ZL-50C24压路机YZ2045推土机TY22046平川机PY160B27洒水车GS450015.2 丈量、试验仪器配置表丈量、试验仪器资源配置表序仪器名型号数目备注号称1K30 荷1载板2水平仪DSZ223全站仪TC-402,TC-S1/102450m 钢2尺5.3 劳动力配置表 1.4.5-3 劳动力资源配置表序工种人数职责1领工员1全面负责现场施工2技术员1技术交底和质量控制3丈量工3负责现场丈量放样4试验员1负责现场试验工作5安全员1负责现场安全质量工作6机械司机10操作保护机械设备7普工4铺设土工资料8其余机械10保护机械设备、从事一般工作6、施工工艺及技术要求6.1、施工工艺工艺流程图施原碾土土铺土土检地压工工土工工工面、材材工材材测地质核查垫层压实工6.2、技术要求、施工准备1.施工场所(1)清理场所，将路基范围内原地面上淤泥、树根、草皮、腐植土等所有挖除，原地面基底密实、平坦，坑穴应填平，并形成约 2％的向外排水坡。
宁安铁路一标段路基工程编号：XXXX土工合成材料加筋垫层施工作业指导书单位：中铁十二局集团有限公司编制：审核：批准：2010年3月1日发布 2010年4月1日实施宁安铁路路基工程土工合成材料加筋垫层施工作业指导书1、编制目的明确土工合成材料加筋垫层施工作业的工艺流程、操作要点和相应的工艺标准，指导、规范土工合成材料加筋垫层作业施工。
2、编制依据(1)新建南京至安庆铁路施工图；(2)《客运专线无碴轨道铁路设计指南》---铁建设函【2005】754号；(3)《客运专线铁路路基工程施工技术指南》---TZ212-2005；(4)《客运专线无碴轨道铁路工程施工技术指南》---TZ216-2007；(5)《客运专线铁路路基工程施工质量验收暂行标准》---铁建设【2005】160号；3、适用范围本作业指导书适用于宁安铁路NASZ-1标段土工合成材料加筋垫层施工。
4、作业准备4.1 内业技术准备作业指导书编制后，在开工前组织技术人员认真学习实施性施工组织设计，阅读、审核施工图纸，澄清有关技术问题，熟悉规范和技术标准。
制定施工安全保证措施，提出应急预案。
对施工人员进行技术交底，对参加施工人员进行上岗前技术培训，考核合格后持证上岗。
4.1 外业技术准备施工作业层中所涉及的各种外部技术数据收集。
修建生活房屋，配齐生活、办公设施，满足主要管理、技术人员进场生活、办公需要。
5、技术要求(1) 施工前进行技术交底及必要的技术培训，使技术、施工人员熟悉并掌握每道工序要领，严格设计施工，明确岗位职责，严格按ISO-9000标准控制每个施工环节。
(2) 技术员和安质员必须熟悉图纸，做好图纸会审记录和必要的技术交底施工记录。
(3) 安质员全面负责工程质量和安全生产，技术员协助管理好质量。
(4) 施工时应准确定位，严格按照设计图纸及规范要求控制。
(5) 工程施工中发现特殊情况，应及时与设计单位和建设单位联系解决。
(6) 一旦发现不合格产品或异常情况隐瞒不报者，要追究责任，并返工解决。
