中央空调系统设计培训资料

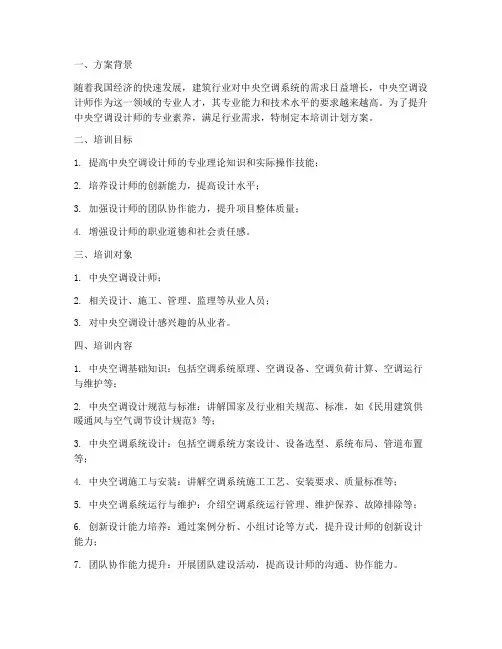

一、方案背景随着我国经济的快速发展，建筑行业对中央空调系统的需求日益增长，中央空调设计师作为这一领域的专业人才，其专业能力和技术水平的要求越来越高。

为了提升中央空调设计师的专业素养，满足行业需求，特制定本培训计划方案。

二、培训目标1. 提高中央空调设计师的专业理论知识和实际操作技能；2. 培养设计师的创新能力，提高设计水平；3. 加强设计师的团队协作能力，提升项目整体质量；4. 增强设计师的职业道德和社会责任感。

三、培训对象1. 中央空调设计师；2. 相关设计、施工、管理、监理等从业人员；3. 对中央空调设计感兴趣的从业者。

四、培训内容1. 中央空调基础知识：包括空调系统原理、空调设备、空调负荷计算、空调运行与维护等；2. 中央空调设计规范与标准：讲解国家及行业相关规范、标准，如《民用建筑供暖通风与空气调节设计规范》等；3. 中央空调系统设计：包括空调系统方案设计、设备选型、系统布局、管道布置等；4. 中央空调施工与安装：讲解空调系统施工工艺、安装要求、质量标准等；5. 中央空调系统运行与维护：介绍空调系统运行管理、维护保养、故障排除等；6. 创新设计能力培养：通过案例分析、小组讨论等方式，提升设计师的创新设计能力；7. 团队协作能力提升：开展团队建设活动，提高设计师的沟通、协作能力。

五、培训方式1. 理论授课：邀请行业专家、资深设计师进行专题讲座；2. 实践操作：组织学员参观中央空调项目现场，进行实际操作演练；3. 案例分析：针对实际工程案例，进行讨论分析，提高学员解决实际问题的能力；4. 小组讨论：分组进行讨论，培养学员的团队协作能力；5. 在线学习：提供在线学习平台，方便学员随时随地进行学习。

六、培训时间与地点1. 时间：分为两个阶段，第一阶段为集中培训，为期两周；第二阶段为实践操作，为期一个月；2. 地点：集中培训地点为培训基地，实践操作地点为实际工程现场。

七、考核与评价1. 考核方式：理论考试、实践操作考核、项目评审；2. 评价标准：根据学员的学习成绩、实践操作能力、项目成果等方面进行综合评价。

中央空调培训资料xx年xx月xx日•中央空调概述•中央空调的冷热负荷计算•中央空调的设备选型目录•中央空调的安装与调试•中央空调的运行管理•中央空调的维护与保养01中央空调概述中央空调是一种大型空调系统，通过集中制冷或制热来满足多个房间或建筑的需求。

中央空调定义根据使用目的和冷媒的不同，中央空调可分为水冷式和氟利昂式两种。

中央空调分类定义与分类中央空调系统组成中央空调的制冷主机是系统的核心，包括压缩机、冷凝器、蒸发器等部件。

制冷主机冷却水循环系统冷冻水循环系统空气处理机组冷却水循环系统包括冷却水泵、冷却塔和管道等，用于将制冷主机的热量传递到室外。

冷冻水循环系统包括冷冻水泵、冷冻水管道和室内风机盘管等，用于将冷量输送到各个房间。

空气处理机组包括空气过滤器、表冷器、加湿器等，用于处理室内空气，满足舒适度和空气质量要求。

优点中央空调具有高效、节能、舒适度高、室内噪音低等优点，同时还可以提供新风系统，改善室内空气质量。

缺点中央空调的初投资较高，需要专业维护和管理，同时制冷主机需要占用一定的建筑空间。

此外，中央空调的能效比受到室外温度的影响较大，制冷效果可能会受到限制。

中央空调的优缺点02中央空调的冷热负荷计算1冷热负荷的概念23指在冬季由室内向室外传递热量的负荷，是衡量室内温度需要被控制在一个特定水平下的指标。

冷负荷指在夏季由室外向室内传递热量的负荷，是衡量室内温度需要被控制在一个特定水平下的指标。

热负荷指在特定时间内，为保持室内湿度在一个舒适水平所需要的空气处理量。

湿负荷1冷热负荷的计算方法23通过计算建筑物的外围护结构（如墙、窗、屋顶等）的热传递量来确定冷热负荷。

通过测量室内外温度、湿度等参数，并考虑建筑物的热惯性来计算冷热负荷。

根据建筑物的使用情况，如人员数量、设备功率等来确定冷热负荷。

以一栋办公大楼为例，需要考虑的冷热负荷因素包括：人数、设备使用情况、照明、室外气候条件等。

首先需要确定每个房间的使用功能和人员数量，然后根据这些参数来确定所需的冷热负荷。

中央空调末端设备选型培训概述中央空调系统是一种通过空气或水来调整室内温度、湿度、空气清洁度和流动速度的设备。

而中央空调末端设备则是指系统中的最终传导和交换机制。

在选择中央空调末端设备时，需要考虑多个因素，包括空调负荷、建筑结构、使用环境等。

本培训将介绍中央空调末端设备的选型原则和常见设备类型，帮助您更好地理解和选择合适的设备。

中央空调末端设备选型原则中央空调末端设备的选型应遵循以下原则：1. 根据室内负荷选择根据室内散热负荷和制冷负荷计算，选择适合的中央空调末端设备。

散热负荷包括室内热源、人员热源、电器设备热源等，而制冷负荷则取决于所需室内温度和湿度。

2. 考虑建筑结构建筑结构对中央空调末端设备的选择也有重要影响。

例如，对于层高较高的大空间，通风设备的选择需要考虑风速、风量和空气分布的均匀性。

3. 考虑使用环境使用环境也会影响中央空调末端设备的选型。

例如，对于高温、潮湿或有特殊气味的环境，需要选取耐高温、抗腐蚀和过滤效果较好的设备。

4. 考虑使用效果和安全性中央空调末端设备的选型还应考虑使用效果和安全性。

例如，对于需要保持恒温的场所，应选用具有高精度控制和稳定运行的设备；对于需要保护机器和设备的场所，应选用具有较好的过滤和保护功能的设备。

常见中央空调末端设备类型下面是一些常见的中央空调末端设备类型：1. 风机盘管风机盘管是一种通过风扇将空气吹过冷、热水盘管来调节室温的设备。

它适用于办公室、商场等小型空间，具有安装方便、控制灵活的特点。

2. 空气处理机组空气处理机组是一种能够处理、过滤和调节室内空气质量的设备。

它适用于需要更高空气净化和流通效果的场所，如医院、实验室等。

3. 风管机组风管机组是一种通过风管将空气送至各个室内区域的设备。

它适用于大空间、多房间的场所，如宾馆、展览馆等。

4. 吸顶式空调机组吸顶式空调机组是一种安装在吊顶内的空调设备。

它适用于要求室内空间美观整洁、节省空间的场所，如办公室、会议室等。

培训教材一、基本概念1、空气调节-使室内（固定空间)内空气温度,相对湿度、速度、噪音、压力、洁净度等参数保持在一定范围内的技术称空气调节（简称空调)2、中央空调—集中、统一控制的空调系统。

3、空调工程三术语○，1得热量：某一时刻进入房间（空间）的总热量值。

错误!冷负荷：使空调房间保持所要求的温度，须由制冷设备所产生的冷量消除室内多余的热量值。

错误!制冷量：空调设备在一定时间内所产生的冷量。

4、参数错误!室外参数：在空调设计中，室外参数的确定比较重要，它是投资成本和运行成本多少的标尺。

大气压、温度、湿度、最热月平均温度、室外风速、最热/最冷温度等指数.错误!室内参数：室内温湿度基数及其允许波动范围。

室内空气的流速，洁净度、噪声、压力以及振动等。

5、单位及公式（综合资料)错误!计算公式:面积:S=a.b 长×宽 体积：V=a 。

b.h 长×宽×高 圆面积：S 圆=Лr 2风管风量：L=V .a.b=速度×截面积 =Лr 2。

V 空调总风量：L=换气次数×体积错误!1RT （冷吨）=3.516KW=3024Kcal/h ≈9000btu1CFM=1。

699CMH 能量=功×时间1焦耳（J)=1瓦（W)×1秒（S ） 1焦耳(J ）=0。

2388Cal 1Kcal/h=1。

163W 1KW=860Kcal/h 1HP=735W 二、 制冷原理 1、 空调基本原理错误!压缩机工作原理分类蒸发器（表冷器）膨胀阀冷凝器压缩机旋转式、活塞式、螺杆式、离心式、涡旋式○2冷凝器、蒸发器统称为热交换器.翅片套铜管式翅片套铝管式套管式：蛇炮壳管式：直炮板式:板式换热器体积小,高传热系统,组装灵活○，3膨胀阀：节流作用A．将制冷机的高压部分和低压部份分隔开。

B．对蒸发器的供应量进行控制，使其中保持适量的液体,使蒸发器面积得到全部发挥作用。

热力膨胀阀，毛细管和电子膨胀阀。
