斗式提升机工艺流程图

斗式提升机第一节 概述斗式提升机的一种垂直输送粉料、散粒、碎块物料的连续输送机械设备。

用途：斗式提升机可以用于提升粉料、散粒物料和碎块物料。

因此，在粮食加工厂、油脂厂、饲料厂、食品厂、化工厂、建筑材料厂和港口仓库品，得到广泛的应用。

分类：按输送物料的方向分：可分为垂直提升和倾斜输送，根据生产需要，又发展为可以在水平位置直料，垂直提升再转为水平输送的斗式提升机。

按牵引构件分：可分为带式斗提和链式斗提。

按料斗在牵引构件上的布置形式分：可分为密集型图1：斗式提升机机头 观察窗机筒 畚斗 张紧轮 牵引带 驱动轮 驱动装置 机座和稀疏型。

按物料从斗中卸载方式分：可分为离心式、重力式和混合式。

斗式提升机的一般构造如图1所示。

牵引构件环绕在上端的驱动轮和下端的张紧轮之间构成一个环形的轮廓。

在牵引件上每隔一定距离安装着许多料斗。

提升机的外壳分三个部分：上端称为机头，下端称为机座，中间称为提升管。

提升管可根据提升高度由若干节组成。

提升机的驱动装置与头轮轴相连，使提升机获得动力。

张紧装置与底轮轴相连，使牵引获得必要的张力，以保证正常运转。

提升管的项端设有防爆孔，排泄爆炸性气体，以防止粉尘爆炸事故的发生。

提升机工作时，物料由进料口均匀地进入机座的料斗中，然后被提升到机头。

当料斗绕入驱动轮时，物料开始倾倒出来，从料口流出机外。

斗式提升机的优点：结构简单、紧凑，占地面积小，工作平稳可靠，提升高度高(可达30～50M)，生产率范围大(3～160m3/h)，耗用动力小，有良好的密封性等。

斗式提升机的缺点：对过载敏感，必须连续均匀地供料，料斗容易磨损，容易引起粉尘爆炸等。

第二节斗式提升机的工作过程斗式提升机的工作过程分三个阶段:物料装入料斗的过程；物料从机座提升到机头的过程；物料从料斗内倒入出料口的卸料过程。

一、装料过程(一)装满系数料斗的装料过程直接影响提升机的输送能力。

判别装料工作的质量可用装满系数ϕ的大小来衡量，即：ϕ =V k V m料斗几何体积斗内装盛物料的体积 (1)影响料斗装满系数的因素很多，其中与料斗的形式有关；与牵引件的线速度有关；与机座的装料方式有关；与物料的物理特性等因素有关。

2结构设计2.1斗式提升机的工作原理斗式提升机的原理：如图2.1，固接着一系列料斗的牵引构件（环链、链轮）环绕在提升机的头轮与底轮之间构成闭合轮廓。

驱动装置与头轮相连，使斗式提升机获得动力并驱动运转。

张紧装置与底轮相连，使牵引构件获得必要的初张力，以保证正常运转图2.1提升机示意图物料从提升机的底部供入，通过一系列料斗向上提升至头部，并在该处实现卸载, 从而实现在竖直方向内运送物料。

斗式提升机的料斗和牵引构件等走行部分以及头轮、底轮等安装在全密封的罩壳之内。

22斗式提升机分类斗式提升机的分类方法很多，按装载特性不同，可分为掏取式、装入式；按卸载特性不同，可分为离心式、重力式、离心一重力式（混合式）；按牵引构件种类不同，可分为带式、链式（板链、环链）；按料斗形式不同，可分为浅斗式、深斗式、有导向边斗式；按安装方式不同，可分为垂直式，倾斜式。

2.2 . 1斗式提升机的装载斗式提升机的装载方式有两种，即装入式装载（见图2）、挖取式装载（见图1）。

装入式：直接把物料装入料斗内，可用于输送块度较大或磨琢性较大的物料，取较低的运行速度（一般小于1m/s）,运动方向应迎向物料方向，供料口下缘的位置要高于拉紧轮轴所在平面挖取式：由料斗把物料装入料斗内，适用于粉状，颗粒状和摩擦性小的块状物料，采用挖取式装料。

料斗通常为稀疏布置，并允许料斗取较高的运行速度，为了避免超载和物料反撤，应使挖取的物料面高度低于拉紧轮轴所在水平面。

图2.2装载方式2.2.2斗式提升机的卸载斗式提升机的卸载方式有离心式、重力式及混合式三种离心式：卸料料斗的运行速度较高，通常取为1—2m/s。

其优点是：在一定的料斗速度下驱动轮尺寸为最小；卸料位置较高，各料斗之间的距离可以减小，并可提高卸料管高度，当卸料高度一定时，提升机的高度就可减小。

缺点是：料斗的填充系数较小，对所提升的物料有一定的要求，只适用于流动性好的粉状、粒状、小块状物料重力式：使用于卸载块状、半磨琢性或磨琢性大的物料，料斗运行速度为0.4 —0.8m/s左右，需配用带导向槽的料斗。

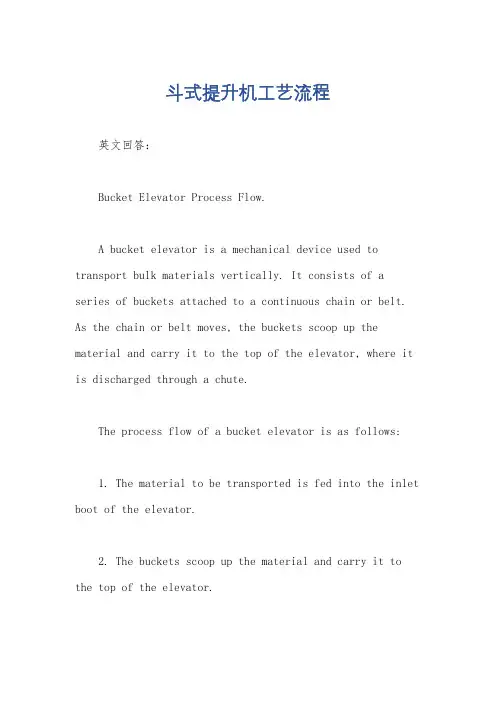

斗式提升机工艺流程英文回答：Bucket Elevator Process Flow.A bucket elevator is a mechanical device used to transport bulk materials vertically. It consists of a series of buckets attached to a continuous chain or belt. As the chain or belt moves, the buckets scoop up the material and carry it to the top of the elevator, where it is discharged through a chute.The process flow of a bucket elevator is as follows:1. The material to be transported is fed into the inlet boot of the elevator.2. The buckets scoop up the material and carry it to the top of the elevator.3. The material is discharged through a chute at the top of the elevator.4. The empty buckets return to the bottom of the elevator.Bucket elevators can be used to transport a wide variety of materials, including:Grain.Flour.Sugar.Salt.Chemicals.Fertilizers.Cement.Sand.Gravel.Bucket elevators are available in a variety of sizesand capacities. The size and capacity of an elevator will depend on the material being transported and the required throughput.中文回答：斗式提升机的工艺流程。

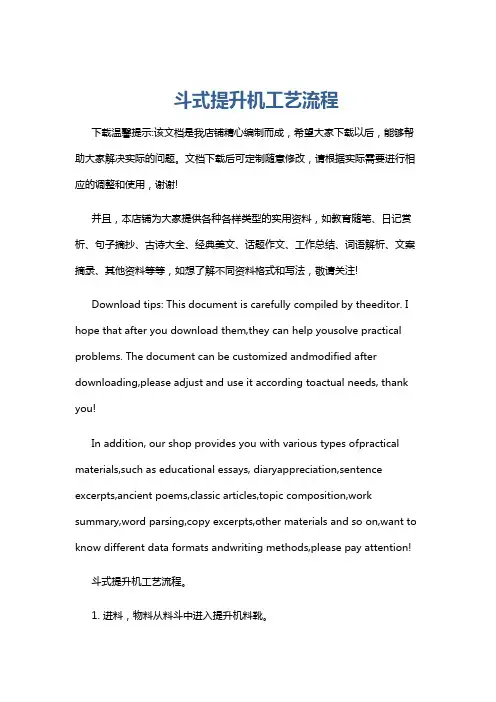

斗式提升机工艺流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!斗式提升机工艺流程。

1. 进料，物料从料斗中进入提升机料靴。

2. 提升，物料被提升机斗仓提升，依次装满斗仓。
