ZSD钻机性能参数

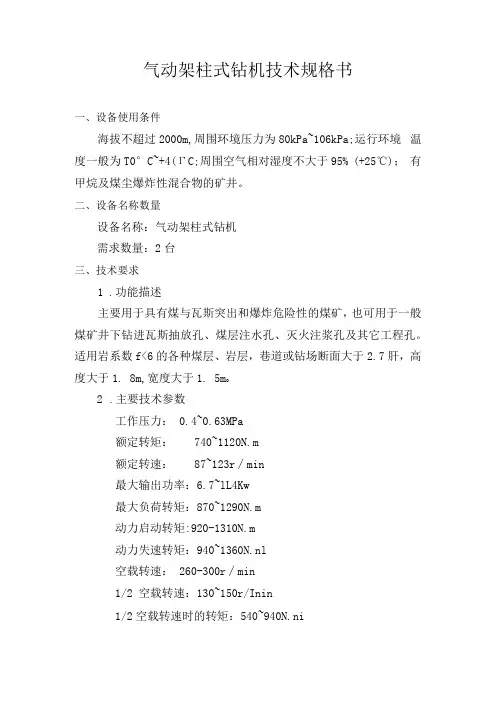

气动架柱式钻机技术规格书一、设备使用条件海拔不超过2000m,周围环境压力为80kPa~106kPa;运行环境温度一般为T0°C~+4(ΓC;周围空气相对湿度不大于95% (+25℃)；有甲烷及煤尘爆炸性混合物的矿井。

二、设备名称数量设备名称：气动架柱式钻机需求数量：2台三、技术要求1.功能描述主要用于具有煤与瓦斯突出和爆炸危险性的煤矿，也可用于一般煤矿井下钻进瓦斯抽放孔、煤层注水孔、灭火注浆孔及其它工程孔。

适用岩系数f<6的各种煤层、岩层，巷道或钻场断面大于2.7肝，高度大于1. 8m,宽度大于1. 5m o2.主要技术参数工作压力： 0.4~0.63MPa额定转矩：740~1120N.m额定转速：87~123r∕min最大输出功率：6.7~lL4Kw最大负荷转矩：870~1290N.m动力启动转矩:920-1310N.m动力失速转矩：940~1360N.nl空载转速： 260-300r∕min1/2 空载转速：130~150r/Inin1/2空载转速时的转矩：540~940N.ni噪声：声功率级W90dB(A)、声级级W80dB(A)导轨长度：2030 ± 20mm导轨推进行程：1240 ± 20mm推进力：≥19kN最大工作高度：1970±20mm最小工作高度：330±20mm冲洗水压力：0. 6~L2MPa参考外形尺寸(长X宽义高)：2040×985X2320(±20)mm3.主要技术要求(1)具有正、反转功能，可以轻松钻进和退出钻具；(2)采用独立马达，提升钻进深度和钻进效率；(3)通过控制气量，可以调节进给速度；操纵台与主机分离，可远距离操作控制钻孔施工；(4)具备双重消音器结构，降低噪音；四、设计、制造和检验标准L符合《煤矿安全规程》规定要求。

2.符合≪GB3836. 1-2000爆炸性气体环境用电气设备通用要求》有关规定。

一、钻机型号的表示方法钻机是一种重要的钻井设备，根据其型号我们可以了解到其性能和适用范围。

钻机的型号表示方法通常包括以下几个部分：1.品牌名称：钻机的型号中通常包含了生产厂家的品牌名称，例如Atlas Copco、Sandvik等。

2.钻机类型：钻机的型号还包括了钻机的类型，如DTH钻机（Down-the-Hole Hammer Drill Rig）、全液压锚杆钻机等。

3.驱动方式：钻机的型号中有时也包括了驱动方式，如柴油驱动、电动驱动等。

4.规格参数：钻机的型号中一般也包含了规格参数，例如最大孔径、最大钻孔深度等。

以上是钻机型号的一般表示方法，通过了解钻机的型号，我们可以对钻机的类型和性能有一个初步的了解。

二、钻机的主要参数钻机是一种用于地下工程和地质勘探的重要设备，其性能参数对于施工效率和工程质量有着重要的影响。

钻机的主要参数通常包括以下几个方面：1.钻机的功率：钻机的功率是指其驱动系统的功率大小，决定了钻机的工作效率和适用范围。

2.钻机的钻孔直径：钻机的钻孔直径是指钻机可以钻取的孔径范围，决定了钻机的应用领域。

3.钻机的最大钻孔深度：钻机的最大钻孔深度是指钻机可以钻取的最大深度，决定了钻机的施工范围。

4.钻机的工作效率：钻机的工作效率是指在单位时间内钻取的孔径和深度，是衡量钻机性能的重要指标之一。

5.钻机的运输方式：钻机的运输方式包括了移动式、履带式等，是钻机适用范围的重要因素。

通过了解钻机的主要参数，我们可以对钻机的性能和适用范围有一个全面的了解，从而为选购和使用钻机提供参考依据。

总结：钻机型号的表示方法和钻机的主要参数是我们了解钻机性能和适用范围的重要依据。

在选择和使用钻机时，必须充分了解钻机的型号和主要参数，从而确保钻机能够适用于工程需求，并具有良好的施工效率和施工质量。

希望本文的介绍可以帮助读者更好地了解钻机的相关知识，为工程施工提供有益的参考意见。

在钻机型号的表示方法和钻机的主要参数中，还有一些其他重要的信息也是需要我们关注的。

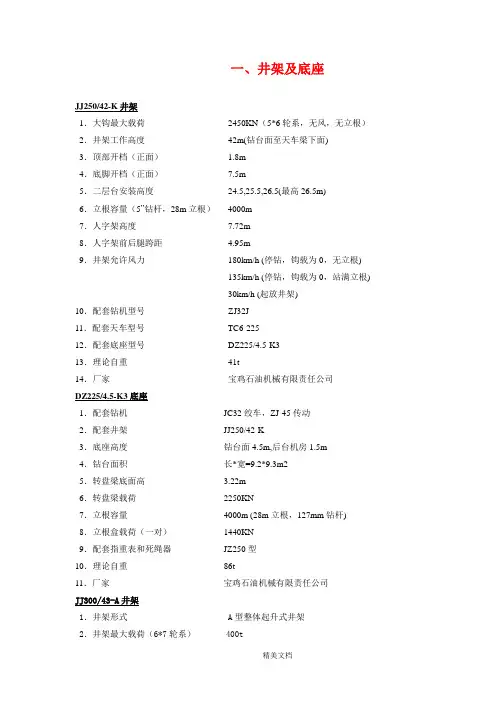

一、井架及底座JJ250/42-K井架1．大钩最大载荷2450KN（5*6轮系，无风，无立根）2．井架工作高度42m(钻台面至天车梁下面)3．顶部开档（正面） 1.8m4．底脚开档（正面）7.5m5．二层台安装高度24.5,25.5,26.5(最高26.5m)6．立根容量（5”钻杆，28m立根）4000m7．人字架高度7.72m8．人字架前后腿跨距 4.95m9．井架允许风力180km/h (停钻，钩载为0，无立根)135km/h (停钻，钩载为0，站满立根)30km/h (起放井架)10．配套钻机型号ZJ32J11．配套天车型号TC6-22512．配套底座型号DZ225/4.5-K313．理论自重41t14．厂家宝鸡石油机械有限责任公司DZ225/4.5-K3底座1．配套钻机JC32绞车，ZJ-45传动2．配套井架JJ250/42-K3．底座高度钻台面4.5m,后台机房1.5m4．钻台面积长*宽=9.2*9.3m25．转盘梁底面高 3.22m6．转盘梁载荷2250KN7．立根容量4000m (28m立根，127mm钻杆) 8．立根盒载荷（一对）1440KN9．配套指重表和死绳器JZ250型10．理论自重86t11．厂家宝鸡石油机械有限责任公司JJ300/43-A井架1．井架形式 A型整体起升式井架2．井架最大载荷（6*7轮系） 400t3．最大静钩载（6*7轮系） 300t(无立根，无风）4．井架工作高度 43m(钻台面至天车梁下面)5．井架高度 46.25m(下支点到上支点中心)6．顶部开档尺寸 1.6m7．底部开档尺寸 9.0m8．二层台安装高度 22.1,23.5,25.5,26.5m (钻台面至二层台指梁中心) 9．立根容量（5”钻杆，28m立根） 5040m (180根)10．人字架高度 9.0m11．人字架前后腿跨度 5.3m12．井架允许风力 130km/h(钩载为0，排满立根)172km/h(钩载为0，无立根)30km/h(起放井架时)13．理论重量（不包括绷绳及绳卡） 37.2t14．厂家宝鸡石油机械有限责任公司JJ300/43-A底座1．钻台面高度 4.5m（其中1套加高为6米）2．传动底座高度 1.755-1.5m3．转盘梁底面高度 3.2m（加高后为4.7米）4．钻台面积 10*9m25．转盘顶面高出钻台面 0.2m6．井口中心至绞车滚筒中心距 3.265m7．立根盒面积（1.6*1.8）*2m28．立根盒容量（5”钻杆，28米立根） 5040m9．转盘大梁负荷 300t10．配套井架 JJ300/43A11．配套指重表及死固定器 JZ400型12．配套钻机 ZJ45型13．理论自重 88.6t14．厂家宝鸡石油机械有限责任公司MA-320井架(60102)1．井架负荷能力 480T2．井架最大工作负荷 400T（10股钢丝绳）3．井架高度（钻台面到天车轴） 43.5m4．井架允许最大风速 120km/h（排满钻杆，大钩空负荷时）5. 二层台安装位置（钻台面以上高度） 25.67m，26.67m6．二层台立根容量 6210m（5”钻杆），5238m（5 1/2”钻杆）7．大腿底部截面积 1.3*2.7平方米8．井架总质量 31.7T（包括二层台、天车台、梯子、栏杆）MA-320底座(60102)1．转盘大梁负荷 320T2．钻杆盒负荷 200T3．钻台面允许负荷 1000kg/cm24．绞车底座（水柜）尺寸 10763*10946*14005．钻台尺寸 9600*10200*67006．全套底座质量 63.6T7.钻台高度 6.7mJJ315/45-K井架1．井架型式“K”型井架2．井架有效高度 45m（钻台面至天车梁底平面）3．井架底跨度 8m4．顶跨（正面×侧面） 2.1m×2.05 m5．底跨（正面×侧面） 8m×2.65m6．最大钩载 3150KN（6×7绳系，无风，无立根）7．二层台可调高度 24.5m，25.5m，26.5m8．二层台容量 5000m（5”钻杆，27m立根180柱）9．抗风能力无立根无钩载风速172km/h（93节，>12级风）满立根无钩载风速130km/h（70节，12级风）起放井架风速30km/h（16节，5级风）10．人字架（距台面）高度 7.65m11．井架理论质量 62194kg12．设计标准 API 4F13. 所属钻机 ZJ50D14. 生产厂家上海三高石油设备有限公司DZ315/9-S底座1．底座型式双升式2．钻台高度 9m3．净空高度（转盘梁底面至地面净空高） 7.617m4．钻台面积长×宽=12m×10.31m5．最大钩载 3150KN6．与转盘负荷同时作用的立根负荷 1600KN（160T）7．配套井架下跨距 8m8．立根盒容量 5” 28m立根5000m（180柱）9．数量 1套10. 配套钻机 ZJ50D(D01.00)11．生产厂家上海三高石油设备有限公司HFM142-1000井架及底座1．井架工作高度43.28m (142 ft)（钻台面到天车轴）2．井架承载能力12根绳4454.5KN (1000000 lb)，450T（下套管时）272T（600000 lb）(排放立根时)3．额定风速（站满立根，钩载为0）133.6km/h (85mile/h)53.6m/s（拉起绷绳）（120mile/h）4．井架存放能力7131m (23400ft)（钻杆盒容量），260个立根5．钻台高度9.144m (30ft)6．配用绞车E-21007．二层台高度26.67m8．钻台面积10.5*16.5（m）9．人字架跨度 6.2m10．井架基础（宽*深）9.14m*2.74m（30英尺*9英尺）11．厂家美国IDECO公司JJ450/45-K11井架 (70399)1. 最大钩载(6×7轮系) 4500KW注：加速度、冲击、排放立根及时性风载降低最大钩载2. 井架工作高度45m（钻台面至天车梁底平面）3. 井架顶跨（正面×侧面） 2.5m×2.3m4. 底部开档（正面）9m5. 二层台安装高度26.5m，25.5m，24.5m6. 二层台容量7000m(Φ114钻杆，28米立根)7. 井架允许风力等候天气(无钩载，二层台满立根) 36m/s无钩载，二层台满立根47.8m/s起放井架≤8.3m/s8. 井架理论质量106000kg9. 生产厂家宝鸡石油机械有限责任公司DZ450/9-S10底座 (70399)1. 钻台高度9m2. 钻台面积长×宽=12m×10m3. 转盘梁底面至地面净空高度7.4 m4. 井口中心至滚筒中心线距离7.22 m5. 最大转盘载荷4500KN6. 额定立根盒容量(41/2″钻杆，28米立根) 7000m7. 最大转盘载荷与额定立根载荷的最大组合最大转盘载荷4500KN额定立根载荷2200KN8. 理论自重152833kg9. 生产厂家宝鸡石油机械有限责任公司二、绞车JC-32绞车1．额定功率735KW（1000hp）2．钻井深度3200m（5”钻杆）3．输入转速350rpm4．快绳拉力274.59KN（28t）5．钢绳直径32.5mm,1 1/4”6．滚筒规格（直径*长度）开槽滚筒640*1237(mm2)适于1 1/4”钢绳640*1233(mm2)适于32.5mm钢绳光滚筒640*1233(mm2)7．刹车轮网规格（直径*宽度）1168*265(mm2)（带冷却水套）8．刹车块每条刹带上9块9．刹车块尺寸(mm) 32*254*30510．刹带包角280度11．正档数目滚筒6，转盘312．倒档数目滚筒2，转盘113．绞车外形尺寸（mm）6450*3620*248214．绞车总重28240kg15．厂家兰石化工机器厂JC-45绞车1．额定功率 1500hp2．钻井深度 4500m（5”钻杆）3．输入转速 370rpm4．快绳拉力 Ma*35t5．钢绳直径 34.5,33.5,32.5,1 3/8”6．滚筒规格（直径*长度）开槽滚筒685*1245(mm2)适于1 3/8钢绳 685*1235(mm2)适于34.5mm钢绳 685*1235(mm2)适于32.5mm钢绳光滚筒 650*1240(mm2) （任选）7．刹车轮网规格（直径*宽度） 1270*267(mm2)（带冷却水套）8．刹车块每条刹带上10块9．刹车块尺寸(mm) 32*254*30510．刹带包角 278度11．正档数目滚筒6，转盘312．倒档数目滚筒2，转盘113．绞车外形尺寸（mm） 7900*3600*272514．绞车总重 30100kg15．运输尺寸（mm）前部（包括水箱）7000*1060*2725后部7000*2530*263016．运输重量前部3200 kg，后部26900kg17．厂家兰州石油化工机器厂TF-38绞车1．最大输入功率 2000HP2．钢丝绳最大拉力 38T3．钢丝绳直径 35mm (1 3/8”)4．滚筒档数 4正+2倒5．快绳速度（滚筒缠绳第三圈） 2.3~22m/s6．滚筒直径 780mm7．滚筒长度 1440mm8．低速离合器最大扭矩 21800kg*m9．高速离合器最大扭矩 17550 kg*m10．刹车鼓直径 1400mm11．刹车鼓宽度 269mm12．刹车包角 330度3H-1500绞车1．最大输入功率 1100KW2．名义钻深范围 3000~5000m3．最高输入转速 970rpm4．最大快绳拉力 340KN5．钢丝绳直径 35mm (1 3/8”)6．滚筒类型开槽滚筒7．绞车档数 4档8．驱动型式直流电机驱动9．防碰装置过卷阀防碰装置10．辅助刹车 FDWS50D水冷电磁涡流刹车 11．滚筒直径 685mm12．滚筒长度 1245mm13．低速离合器类型 LT1170/250T通风式离合器14．高速离合器类型 LT1070/200T通风式离合器15．刹车轮网直径/宽度 1270mm/267mm16．刹带包角 278°17．捞砂滚筒钢丝绳直径 14mm18．捞砂滚筒直径/长度 365/1245mm19．捞砂滚筒刹带包角 283°20．捞砂滚筒缠绳容量 5000m21．上扣猫头最大拉力 35KN22．卸扣猫头最大拉力 100KN23．数量 1台24．质量 45000kg25．前部(长×宽×高) 6800×2650×2765（毫米）后部(长×宽×高) 6800×2340×2998（毫米）26．前部质量 24000kg后部质量 21000kg27．图号 106.23.0028．生产厂家上海三高石油设备有限公司E-2100绞车1．钻井深度4000~7000m2．额定功率1029~1556KW(1400~2100hp) 3．钢丝绳直径34.9mm (1 3/8”)4．提升档数 45．提升滚筒直径和长度（mm）787*14616．刹车鼓直径和宽度（mm）1473*2737．冷却方式循环水8．转盘速度 29．滚筒低速离合器46VC120010．滚筒高速离合器38VC1200或42VC120011．转盘离合器24VC65012．滚筒传动链条64 ：2 1/2” P三排13．传动箱链条38：1 1/2” P六排14．运输宽度 2.8m15．重量29940kg16．厂家美国IDECO公司17．外形尺寸（不含电磁刹车）7720*2990*307018．传动箱安装面积1500*5300顶部驱动器1．型号T.D.T-9-5002．顶驱柴油机功率750hp3．外形尺寸9700*2600*22004．生产厂家加拿大TESCO公司5．最大转速157rpm6．最大正向压力204大气压7．最大反向压力262大气压8．齿轮传动比 1.19：19．扭矩效益93%10．速度效益93%11．低速排量784英寸312．高速一档排量588英寸313．高速二档排量392英寸314．最大正向扭矩4774.67kg*m 15．最大制动（卸扣）扭矩6366.23kg*m 16．最小扭矩394kg*m3412顶驱柴油机1．功率750hp2．满负荷转速2100rpm3．外形尺寸4400*2600*2200 4．生产厂家美国Caterpillor公司38S169265．序列号顶驱泵有关数据1．泵驱系统传动比 1.18：12．最大压力408大气压3．吸入压力17大气压4．效率97%5．水龙带长度57.15mJC-70B3绞车 (70399队)1. 绞车额定输入功率1470KW2. 钻井深度Φ127mm钻杆 4000-6000 mΦ114mm钻杆 4500-7000 m3. 钢丝绳直径Φ38mm4. 最大快绳拉力485KN5. 滚筒档数四正二倒6. 开槽滚筒尺寸(直径×长度) Φ770×1310mm7．刹车盘尺寸(直径×厚度) Φ1520×76mm8. 电磁涡流刹车最大制动力矩110000N.m9. 外形尺寸(长×宽×高) 6750×3238×3224 (mm)10. 重量51338kg11. 生产厂家宝鸡石油机械有限责任公司PS-70液压盘式刹车 (70399队)1. 液压系统额定工作压力 6.3Mpa2. 工作介质液压油，冬季用YC-N32，夏季用YB-N463. 油箱容积250L4. 电机功率2×3KW5. 蓄能器容量2×10L6. 电加热器功率2KW7. 每个刹车块单边最大正压力78KN8. 恒压变量泵排量10ml/r9. 生产厂家宝鸡石油机械有限责任公司JC70D绞车三、电磁刹车DS32电磁刹车1．制动力矩（50rpm）4500kg*m2．适用钻井深度（5”钻杆）3200m3．最大励磁功率9KW4．冷却水量190L/min5．外形尺寸（mm）D*L=1335*11556．重量5600kg7．厂家兰州石油化工机器厂DS45电磁刹车1．适用井深（5”钻杆）4500m2．励磁功率 12KW3．扭矩（在50rpm下） 6200kg*m4．励磁电流 43A5．最大转速 500rpm6．线圈绝缘等级 F级7．需用冷却水量 285kg/min8．刹车主体质量 6450kg9．外形尺寸（mm） D*L=1580*115810．重量 6800kg11．厂家兰州石油化工机器厂7040型电磁刹车(7019)1．最大扭矩84000 lb*ft（113889N*m）2．50rpm时的扭矩84000 lb*ft（113889N*m）3．冷却方式水冷4．激磁电压直流250V5．激磁电流直流76.92A6．输入功率19.2KW7．冷却水需要流量530L/s8．外形尺寸高*宽70”*40”（1778*1016mm）9．厂家BAYLAR COMPANY 10．钻井深度（29.67kg/m钻杆）7000m11．质量10866kg12．磁极数 213．每极线圈数 214．最大转速600rpm电磁刹车变压器整流装置(7019)1．型号39550-12．外形尺寸600*300*7603．生产厂家美国Baylor公司336WCB2伊顿电磁刹车1．进气口尺寸3/4-14PNT2．冷却水供应参数热功率额定值1950HP(1454KW)（根据进出口21℃水温差计算）进水管和出水管尺寸 1 1/4-11 PNT最小冷却水流量100%水195GPM最小流量70%水、30%乙烯基乳液228GPM最小流量60%水、40%乙烯基乳液253GPM最小流量50%水、50%乙烯基乳液294GPM（流量根据每散发10HP热量需要1加伦/每分钟的冷却水流量为依据）3．最大工作气压 10.3bar4.刹车入口处最高水压 4.5bar5．厂家伊顿集团Airflex分公司伊顿刹车E.T.N436WCB1．进气口尺寸3/4-14NPT2．冷却水供应参数热功率额定值2600HP(1940KW)（根据进出口21℃水温差计算）进水管和出水管尺寸11/4-11 NPT最小冷却水流量100%水260GPM最小流量70%水、30%乙烯基乳液304GPM最小流量60%水、40%乙烯基乳液336GPM最小流量50%水、50%乙烯基乳液392GPM（流量根据每散发10HP热量需要1加伦/每分钟的冷却水流量为依据） 3．最大工作气压 10.3bar4.刹车入口处最高水压 4.5bar5．厂家美国伊顿集团Airflex分公司DS45F电磁刹车1．制动力矩（50rpm）62000N.m2．适用钻井深度4500米3. 线圈只数4只4. 单只线圈额定电阻5.94-7.265. 线圈绝缘等级H6. 额定励磁功率12KW7. 额定励磁电流48A8．冷动风量10000m3/h9. 线圈连接方式串-并联10．质量7536kg11. 外形尺寸(长×宽×高) 1520×1180×2040(mm)12．厂家中原油田钻井三公司钻采设备厂DS-60-S电磁刹车1. 适用井深6000m2. 励磁功率23KW3. 最大扭矩110000N.M4. 最大转速500rpm5. 线圈绝缘等级H6. 重量12000kg7. 生产厂家钻井三公司钻采设备厂DS-70S电磁刹车1. 适用钻井深度7000米2. 最大制动扭矩110000N.m3. 额定励磁功率23.5KW4. 额定励磁电流75A5. 线圈绝缘等级H级6. 线圈连接方式并联7. 单只线圈额定电阻14.85-18.15Ω8. 冷却水量33.6m3/h9. 外形尺寸(长×宽×高) 1580×2063×1900(mm)10. 主刹车质量12500kg11. 生产厂家中原油田钻井三公司钻采设备厂四、天车TC6-225天车1．额定大钩载荷2250KN2．钢丝绳直径32.5mm3．滑轮外径1120mm，1270mm4．外形尺寸（mm）2645*3127*25625．滑轮数6个6．理论自重5233kg7．配套井架型号JJ250/42-K8．厂家宝鸡石油机械有限责任公司TC225-9天车1. 最大钩载2250KN2. 滑轮数6个3. 滑轮外径Φ1120mm4. 导向滑轮外径Φ1120mm5. 捞砂滑轮外径及绳径Φ610/14.5mm6. 钢丝绳直径Φ32mm7. 外形尺寸（长×宽×高）3208×2769×3660 (mm)8. 理论质量5348kg9. 配套井架JJ225/43（111.21.00）（111.24.00）10. 生产厂家兰州石油化工机器厂TC-350天车1．额定载荷 350t2．滑轮外径 1270mm3．钢丝绳直径32.5mm,33.5mm,1 1/4”,1 3/8”4．滑轮数 75．外形尺寸（mm） 2745*1900*23906．重量 5945kg7．厂家兰州石油化工机器厂GF-400天车1．最大工作负荷 400T2．轴承负荷 640T3．滑轮数量 64. 滑轮外径 1400mm5．滑轮槽底直径 1285mm6．钢丝绳直径 13/8”7. 重量5455kgCB-585-7-60天车1．工作负荷530t (5200KN)（1170000 lb）2．滑轮直径1524mm (60”)3．滑轮数目74．在100rpm时API轴承负荷735t (7203KN)5．外形尺寸（mm）2700*1400*17006．重量5486kg7．厂家美国IDECO公司TC315-7天车1．最大钩载 3150KN2．滑轮数量 7个3．滑轮直径 1270mm4．死绳滑轮直径 600mm5．滑轮槽规格 35mm (1 3/8”)6．辅助滑轮数量 2个7．辅助滑轮直径 360mm（槽为19mm，3/4”）8．天车起重架数量 1个9．天车设计标准 API 8A 4F10．天车数量 1台11．质量 7110kg12．外形尺寸（毫米）3295×2776×251413．生产厂家兰州石油化工机械厂TC6-450天车1. 型号TC6-4502. 最大钩载4500KN3. 适用钢丝绳直径Φ38mm4. 主滑轮数量6个5. 主滑轮外径Φ1524mm6. 辅助滑轮直径400mm7. 辅助滑轮数4个8. 理论重量9810kg9. 外形尺寸(长×宽×高) 3467×3065×2965 (mm)10. 生产厂家宝鸡石油机械有限责任公司TC7-450天车五、游车YC-250游车1．最大静负荷250t2．滑轮外径1120mm(44”)3．适用钢丝绳直径 1 1/4”,32.5mm4．滑车数 55．外形尺寸（mm）2294*1190*6306．重量3805kg7．厂家兰州石油化工机器厂YC-350游车1．最大静负荷 350t2．滑轮外径 1270mm(50”)3．适用钢丝绳直径 1 1/4”,1 3/8”,34.5,32.5,33.54．滑轮数 65．外形尺寸（mm） 2680*1350*9746．重量 6842kg7．厂家兰州石油化工机器厂MC-400游车大钩1．最大工作负荷 400T2．轴承最大负荷 535T3．滑轮数量 54．滑轮外径 1400mm5．滑轮槽底直径 1285mm6．大钩开口尺寸 240mmUTB-525-6-60游车大钩（组合式）1．额定API工作负荷476.3t (4667.7KN) (525US ton)2．滑轮直径1524mm (60”)3．滑轮数目 64．在100rpm时API轴承负荷571.5t (5600KN) (630US ton)5．外形尺寸（mm）4721*8136．重量10841kg7．厂家美国IDECO公司YC-315游车1．最大静负荷 315T2．滑轮数量 6个3．滑轮直径 1270mm4．滑轮槽规格 35mm (1 3/8”)5．游车数量 1台6．质量 6842kg7．外形尺寸（毫米） 2680×1350×9748．生产厂家兰州石油化工机械厂YC-450游车1. 最大钩载4500KN2. 滑轮数量6个3. 滑轮直径1524mm（60”）4. 滑轮槽规格(1 1/2”)5. 质量8740 kg6. 外形尺寸（长×宽×高）3110×1600×840（mm）7. 生产厂家兰州石油化工机器厂YG-180游车大钩1. 最大载荷1800KN2. 滑轮数量（个）4(4×5绳系)或5(5×6绳系)3. 滑轮直径915 mm4. 适用钢丝绳直径32mm5. 主钩口直径190mm钩体形式三钩7. 弹簧工作行程180mm8. 钩体旋转角度45°×8＝360°9. 外形尺寸（长×宽×高）3450×970×84010 质量4630kg11 生产厂家南阳石油机械厂六、大钩DG-220大钩1．最大钩载220t2．主钩口直径180mm3．付钩口直径115mm4．工作行程200mm5．弹簧最大行程145mm6．弹簧提升力 2.4~5.28t7．厂家兰州石油化工机器厂DG-250大钩1. 最大钩载2500KN2. 主钩口直径Φ160mm3. 副钩口直径Φ100mm4. 弹簧工作行程180mm5. 弹簧负荷工作行程开始时2715kg工作行程终止时5356kg6. 主钩口开口尺寸190mm7. 钩身旋转直径420mm8. 外形尺寸（长×宽×高）2545×780×750 (mm)9. 重量2180kg10. 生产厂家兰州石油化工机器厂DG-350大钩1．最大静负荷 350t2．主钩口直径 180mm3．付钩口直径 120mm4．弹簧工作行程 200mm5．弹簧负荷 3060kg (工作行程开始时)5650kg (工作行程终止时)6．主钩口开口尺寸 220mm7．钩身旋转半径 465mm8．外形尺寸（mm） 2953*8909．理论重量 3410kg10．厂家兰州石油化工机器厂DG-450大钩1．最大钩载450t2．主钩口开口尺寸220mm3．主钩口直径180mm4．付钩口直径120mm5．弹簧工作行程200mm6．钩身旋转半径510mm7．质量3496kg8．外形尺寸（毫米）2953*890*8809．生产厂家兰州石油化工机器厂DG-450大钩1. 最大钩载4500KN2. 主钩口开口尺寸220mm3. 主钩口直径180mm4. 付钩口直径120mm5. 弹簧工作行程200mm6. 钩身旋转半径510mm7. 质量3496kg8. 外形尺寸（长×宽×高）2953×890×880(mm)9. 生产厂家兰州石油化工机器厂DG-315大钩1．主钩口开口尺寸 220mm2．最大静负荷 315T3．大钩数量 1台4．质量 3410kg5．外形尺寸（毫米） 2953×890×8806．弹簧行程 200mm7．弹簧负荷行程开始时 3060kg行程终了时 5650kg8．主钩口直径 180mm9．副钩口直径 120mm10．钩身旋转半径 465mm11．生产厂家兰州石油化工机械厂七、水龙头SL225水龙头1. 最大负荷2250KN2. 最大转速300rpm3. 最大工作压力5000psi4. 中心管内径3in5. 接头螺纹65/8 ″REG左旋6. 外形尺寸（长×宽×高）7.9×2.6×2.1 ft7. 质量2890 lb8. 生产厂家兰州兰石国民油井石油工程有限公司SL-250水龙头1. 最大静负荷2500KN2. 中心管内径75mm3. 最高转速300rpm4. 最高工作压力350kgf/cm25. 接头螺纹65/8”左旋6. 主轴承9019456H（280×520×145）7. 防跳轴承2007140（200×310×70）8. 扶正轴承32240（200×360×58）9. 外形尺寸（高×宽）高×宽=2880×102610. 质量2246kg11. 生产厂家兰州石油化工机器厂CH-400水龙头1．最大静负荷 400T2．最大动负荷（在100rpm下） 210T3．最高转速 300rpm4．最高工作压力 300kg/cm25．冲管与中心管内径 76mm6．冲管外形尺寸外径91mm，长277mm7．鹅径管和提环中心距 570+508．接水龙头的鹅径管接头扣型 4”（API标准）9．与方钻杆连接保护接头扣型 6 5/8”正规反扣（631）TL-500水龙头1．额定负荷4449.2KN (500US ton)2．API轴承动负荷（100rpm）3155.6KN (366US ton) 3．鹅颈管螺纹API std.Lp 102mm (4”)4．提环空隙（至鹅颈管顶面）762mm (30”)5．冲管内径76mm (3”)6．工作压力30.96Mpa (316kgf/cm2)7．提环至下部接头长度2845mm8．总宽度1054mm9．重量2495kg10．下部接头扣型RegL.H 6 5/8”11．鹅颈管角度（与垂线间）15°12．全高（包括下部接头）*宽2845*105411．厂家美国IDECO公司SL450-II两用水龙头1．最大静负荷 4500KN2．最高转速 300rpm3．最高工作压力 35Mpa4．中心管内径 75mm5．接头螺丝：各中心管接 REG（正规）7 5/8”左旋各方钻杆接 REG（正规）6 5/8”左旋6. 鹅颈管接头与水龙带联接管线螺纹 4″-8-牙/英寸(API std 5B)7．风动马达型号 FMS-20，2800rpm，14.7KW8．额定旋扣转速 92rpm9．最大旋扣转矩 3000N×m11．外形尺寸(长×宽×高) 3015×1096×1065mm12. 总量(包括气管线) 3461kg13．生产厂家兰州石油化工机器厂SL-450两用水龙头1. 最大静负荷4500KN2. 最高转速300rpm3. 最高工作压力35Mpa4. 中心管内径75mm5. 接头螺纹和中心管接REG（正规）75/8”左旋和方钻杆接REG（正规）65/8”左旋6. 鹅径管接头与水龙带联接管线螺纹4”-8牙/英寸（API std 5B）7. 质量3060kg8. 外形尺寸（毫米）3010×1096×10659. 生产厂家兰州石油化工机器厂八、转盘ZP-520转盘1．通孔直径520.7mm(20 1/2”)2．最大静负荷200t3．最大功率350hp4．最高转速300rpm5．齿轮传动比 3.226．外形尺寸（mm）2238*1440*7057．重量4500 kg8．厂家兰州石油化工机器厂ZP-205转盘1．通孔直径520.7mm(20 1/2”)2．最大静负荷350t3．最大功率350hp4．最高转速350rpm5．齿轮传动比 3.14或3.226．外形尺寸（mm）2291.5*1475*6737．重量5530 kg8．厂家兰州石油化工机器厂MRL-27.5转盘1．最大静负荷 500T2．最大功率 600HP3．开口直径 698.5mm（27 1/2”）4．最高转速 300rpm5．最大扭矩 2800kg*m6．最大静扭矩 12000kg*m7．伞齿轮传动比 1：3.68LR-275K转盘1．开口直径698.5mm (27 1/2”)2．最大静负荷5586KN (570t)（主轴承静负荷）3．旋转负荷3283KN (355t)4．转盘芯子上静载荷356T5．方补心方形外台肩的尺寸421mm（16 9/16”）4．转台中心至链轮中心1353mm (53 1/4”)5．齿轮传动比 3.95：17．水平轴至底面高305mm8．转盘顶部宽1600mm6．油池容量22.7L7．外形尺寸（mm）2407*1600*6298．重量4808kg9．厂家美国IDECO公司ZP-275转盘1. 通孔直径698.5mm(271/2”)2. 最大静负荷450t3. 最大功率600hp4. 最高转速250rpm5. 齿轮传动比 3.676. 外形尺寸（长×宽×高）2391.5×1670×685（mm）7. 重量6163 kg8. 生产厂家兰州兰石国民油井石油工程有限公司ZP-275转盘1. 通孔直径698.5mm(271/2″)2. 最大静负荷4500KN3. 转盘中心线与链轮内排齿中心线的距离1353mm(53 1/4″)4. 最高转速250rpm5. 齿轮传动比 3.676. 外形尺寸（长×宽×高）2392×1670×685（mm）7. 重量6163 kg8. 生产厂家青海华美石油化工机械有限责任公司ZP-375转盘1．设计标准 API 7K2．转盘数量 1台3．质量 8026kg4．外形尺寸（毫米） 2468×1810×7185．通孔直径 952.5mm（37 1/2″）6．中心距离 1353mm (53 1/4″)7．最大静负荷 5850KN8．最高转速 300rpm9．齿轮传动比 3.5610．数量 1台11．生产厂家兰州石油化工机器厂ZP-375转盘1. 通孔直径952.5mm(371/2in)2. 最大静负荷5850KN3. 最大工作扭矩32362 N.m4. 最高转速300rpm5. 齿轮传动比 3.566. 转盘中心到输入链轮第一排齿(内侧)中心之距离1353mm(531/4 in)7. 外形尺寸（长×宽×高）2468×1810×718(mm)6. 重量7970kg8. 生产厂家宝鸡石油机械有限责任公司TDS-11SA顶部驱动装置(70399)1．额定提升能力API 500吨2．最大钻井扭矩35000英尺.磅3．最大冲扣扭矩55000英尺.磅4．速度范围0-228rpm5．钻井马达功率800马力类型交流感应电机冷却方式强制风冷6．供电频率50HZ/60HZ7．主机重量12.3T8．尺寸（长×宽×厚）5820×1830×1580（mm）9．旋转头和管子处理机PH-50型10．电控系统VFD Siemens Simovert Series 70变频器11．液压系统一体化液压系统12．导轨类型单导轨13．上内防喷器15000pis14．下内防喷器15000pis15．保护接头411型九、动力部分PZ12V190B柴油发动机1．型式四冲程，水冷，增压，中冷2．气缸排列V型，60度夹角3．气缸数124．气缸直径190mm5．活塞行程210mm6．活塞总排量71.45L7．压缩比14：18．标定转速1500rpm9．活塞平均速度10.5m/S10．最低空载稳定转速600rpm11．12小时功率882KW12．持续功率794KW13．平均有效压力0.99Mpa14．最高爆发压力10.3Mpa15．最大扭矩6177N*m16．最大扭矩转速1050rpm17．燃油消耗率209.4+5% g/kw*h18．机油消耗率 1.6g/kW*h19．厂家济南柴油机厂A12V190PZL-3/O柴油发动机1．气缸直径 190mm2．气缸数及布置形式 12V3．活塞行程 215mm4．标定转速 1300rpm5．12小时功率 1100KW6．持续功率 936-1071KW7．活塞平均速度 9.32m/S8．平均有效压力 1.312-1.50Mpa9．最高爆发压力＜14Mpa10．活塞总排量 73.1L11．压缩比 14.5：112．旋转方向逆时针（面向输出端视）13.燃油消耗率≤205g/kW.h14．机油消耗率≤1g/kW.h15．排气温度≤650℃16．出水温度≤90℃17．油底壳内机油温度≤95℃18．外形尺寸（mm）单机:2950×1980×2206配套机：4130×2250×273819．净质量（kg）单机:9300配套机：1100020．厂家中国济南柴油机股份有限公司A8V190PZL-3/O柴油发动机1. 气缸直径190mm2. 气缸数及布置形式8V3. 活塞行程215mm4. 标定转速1300 rpm5. 12小时功率760 KW6. 供油提前角（上止点前）16°±1°7. 发火次序1-6-3-5-4-7-2-88. 配气相位41.5°±7°（上止点前）45.5°±7°（下止点后）72.5°±7°（下止点前）36.5°±7°（上止点后）9. 气门间隙（mm）进：0.40±0.05排：0.50±0.0510. 活塞平均速度9.32 m/S11. 平均有效压力 1.312-1.50Mpa12. 最高爆发压力＜14Mpa13. 活塞总排量48.8 L14. 压缩比14.5：115. 旋转方向逆时针（面向输出端视）16. 燃油消耗率≤205g/kW.h17. 机油消耗率≤1g/kw.h18. 排气温度≤650℃19. 出水温度≤90℃20. 油底壳内机油温度≤95℃21. 外形尺寸（长×宽×高）单机:2300×1774×2173（mm）配套机：3380×2250×2738（mm）22. 净质量单机:8500 kg配套机：10200 kg23 生产厂家中国济南柴油机股份有限公司A8V190PZL-3/O柴油发动机1. 气缸直径190mm2. 气缸数及布置形式8V3. 活塞行程215mm4. 标定转速1500\1300\1200\1000 rpm5. 12小时功率KW 800-850\700-760\640-720\530-6006. 持续功率KW 720-820\630-720\576-657\480-5407. 供油提前角（上止点前）16°±1°8. 发火次序1-6-3-5-4-7-2-89. 配气相位41.5°±7°（上止点前）45.5°±7°（下止点后）72.5°±7°（下止点前）36.5°±7°（上止点后）10. 气门间隙（mm）进：0.40±0.05排：0.50±0.0511. 活塞平均速度10.75\9.32\8.6\7.17 m/S12. 平均有效压力 1.312-1.50Mpa13. 最高爆发压力＜14Mpa14. 活塞总排量48.8 L15. 压缩比14.5：116. 旋转方向逆时针（面向输出端视）17. 燃油消耗率≤205g/kW.h18. 机油消耗率≤1g/kw.h19. 排气温度≤650℃20. 出水温度≤90℃21. 油底壳内机油温度≤95℃22. 外形尺寸（长×宽×高）单机:2300×1774×2173（mm）配套机：3380×2250×2738（mm）23. 净质量单机:8500 kg配套机：10200 kg24 生产厂家中国济南柴油机股份有限公司G12V190PZL柴油发动机1. 型式四冲程，水冷，增压，中冷2. 气缸排列V型，60度夹角3. 气缸数124. 气缸直径190mm5. 活塞行程210mm6. 活塞总排量71.45L7. 压缩比14：18. 标定转速1500rpm9. 活塞平均速度10.5m/S10. 最低空载稳定转速600rpm11. 12小时功率900KW12. 持续功率810KW13. 平均有效压力 1.01Mpa14. 最高爆发压力10.3Mpa15. 最大扭矩6177N.m16. 最大扭矩转速1050rpm17. 燃油消耗率209.4+5%18. 机油消耗率 1.6g/kw.h19. 冷却方式强制冷却20. 润滑方式压力和飞溅润滑21. 生产厂家济南柴油机股份有限公司800GF5柴油发电机组1. 额定功率800KW额定电压600V额定转速1000rpm额定频率50HZ额定电流1443A功率因数（滞后）0.64净质量19300kg调压方式自动励磁方式无刷2. 柴油机型号A12V190PZL-2额定功率950KW额定转速1000rpm质量9100kg3. 发电机质量5350kg4. 生产厂家济南柴油机股份有限公司CAT3512B柴油发电机组（红参一井）1. 发动机型号35122. 功率1791KVA，1254KW3. 功率因数0.74. 频率50HZ5. 发电机型号SR4B6. 电压600V7. 电流1828A8. 转速1500rpm9. 励磁电压/电流55V/3.8A10. 最高温度80℃，环境温度50℃，1000米海拔高度11. 生产厂家美国Caterpillar公司CAT 3512B柴油发电机组1.额定功率 1310KW2.发电机型号 SR43.频率 50HZ4.功率因数 0.75.额定电压 600V6.额定电流 1878A7.励磁电压\电流31V\7.1A8.生产厂家美国Caterpillar公司3512配用发电机1．发电机型号 SR42．名义功率 1400KW3．额定功率 980KW4．频率 50HZ5．功率因数 0.76．额定电压 600V7．额定电流 1443A200GF工频柴油发电机组1．额定功率200KW2．额定电压400-230V3．额定电流361A4．额定频率50Hz5．额定转速1500rpm6．相数 37．功率因数0.8滞后8．外形尺寸（mm）3500*1400*19609．厂家郑电装备总厂SVL375柴油发电机组1．发动机型号 TAD1232GE2．发电机型号 STAMFORD HC4 3．额定功率 300kW4．额定电压 400/230V5．额定电流 541A6．额定频率 50Hz7．额定转速 1500rpm8．额定功率因数 0.8(滞后)9．控制屏型号 BFK-YJG型10．启动方式 24V直流电启动11．操纵方式远距离电控与手控12．电压调整方式自动13．励磁方式无刷励磁14．外形尺寸(长×宽×高) 3050mm×1900mm×1980mm 15．质量 2.445t16．厂家中原油田特种车辆修造总厂GVL250发电机组1. 机组型号GVL2502. 发动机型号TAD740GE功率225/306 kw/hp转速1500rpm3. 发电机型号HCI 444 CI功率250KVA转速1500rpm电流360.8A频率50Hz相数 3功率因数0.84. 生产厂家共工动力机械公司HSV445S发电机组1. 机组型号HSV445S2. 发动机型号TAD1631GE3. 发电机型号HCI 544 DI4. 输出500KVA5. 标准输出550KVA6. 功率因数0.87. 电压400/230V8. 频率50Hz9. 转速1500rpm10 生产厂家400KW/VOLVO发电机组（营地）1 机组型号SVL5052 发动机型号TAD1631GE3 发电机型号HCI 544D14 额定功率404KW5 额定转速1500rpm6 额定电压400/230V7 额定电流730A8 相数 39 功率因数0.8（滞后）10 质量3235kg11 外形尺寸(长×宽×高) 3450×1260×1765（mm）12 生产厂家中原油田特种车辆修造总厂BF-V412柴油发电机组1．发动机型号 TAD1241GE2．发电机型号 STAMFORD HCI 444F13．额定功率（主用PRP） 375KVA 300kW4．额定电压 400/230V5．额定电流 540A6．额定频率 50Hz7．额定转速 1500rpm8．额定功率因数 0.8(滞后)9．最高海拨高度 1000m10. 最高环境温度 40℃11．外形尺寸(长×宽×高) 3100mm×1120mm×1710mm 12．质量 3110kg13．生产厂家江苏无锡百发电机有限公司90KW/6135发电机组1.柴油机型号 X6135JD-1 直立式2.气缸数量 63.冲程数 44.燃烧室形式″ω″形直接喷射式5.气缸直径 135mm6.活塞行程 150mm7.压缩比 16.58.冷却方式水冷9.起动方式电起动10.曲轴旋转方向逆时针11.柴油机净重 1280kg12.外形尺寸 1400mm×824mm×1304mm13.循环冷却水温度进水最低温度≧55℃出水最高温度≦90℃14.12h功率kw /标定转速r/min 110.3/150015.12h功率时燃油消耗率g /kw.h 232.616.12h功率时机油消耗率g /kw.h 2.7217.标定转速时活塞平均速度m/s 7.518.外形尺寸(长×宽×高) 2650×1000×146019.生产厂家郑州电器装备总厂节能发电机IFC6 404 4LA42发电机组1．额定容量510KV A2．额定电压400V3．额定电流740A4．额定频率50Hz5．额定转速1500rpm6．相数三相7．额定功率因数0.88．绝缘等级 F9．接线方式Y10．防护等级IP2311．厂家山西汾西机器厂IFC6节能发电机组1. 型号 IFC6 502-6LA422. 额定功率 1000KVA3. 额定电压 400V4. 额定电流 1440A5. 额定功率因数 0.86. 额定频率 50Hz7. 额定转速 1000rpm8. 相数 39. 绝缘等级 F10. 结构形式 B2011. 接线方式 Y12. 防护等级 IP2313. 励磁机 110V exc 8.4A13. 规范和冷却介质温度 VDE 40℃14. 驱动端轴承 63260315. 非驱动端轴承 63220316. 生产厂家山西太原汾西机器厂TFW300节能发电机1．额定容量 300KW2．发电机型号 TFW3．重量 2650kg4．额定输出电压 400/231V5．额定输出电流 541A6．额定功率因数 108滞后7．接法三相四线8．额定功率因数 0.8(滞后)9．运行方式连续工作制10．绝缘等级 B级11.生产厂家郑州电器装备总厂IFC6节能发电机组1. 型号 IFC6 502-6LA422. 额定容量 1000KVA3. 额定电压 400V4. 额定电流 1440A5. 额定功率因数 0.86. 额定频率 50Hz7. 额定转速 1000rpm8. 相数 39. 绝缘等级 F10. 结构形式 B2011. 接线方式 Y12. 防护等级 IP2313. 规范和冷却介质温度 VDE 40℃14. 生产厂家山西太原汾西机器厂IFC6节能发电机组1. 型号 IFC6 502-6LA422. 额定功率 1000KVA3. 额定电压 400V4. 额定电流 1440A5. 额定功率因数 0.86. 额定频率 50Hz7. 额定转速 1000rpm8. 相数 39. 绝缘等级 F10. 结构形式 B2011. 接线方式 Y12. 防护等级 IP2313. 励磁机 110V exc 8.4A13. 规范和冷却介质温度 VDE 40℃14. 驱动端轴承 63260315. 非驱动端轴承 63220316. 生产厂家山西太原汾西机器厂直流电机YZ08(A)直流电机1.定额电机型号 YZ08、YA08A额定功率 800KW额定电压 750V额定电流 1150A额定转速 970转/分额定效率 92.7%最大电流 1400A最大转速 1500转/分激磁方式串励绝缘等级(定/转) H/H通风方式强迫通风电机正转方向顺时针(从传动端看)电机质量 3200kg2.各部温升限值。

整机工作重量(kg) 43500 [1]
最大成孔直径（mm）Ф1500
最大成孔深度（m）53
钻孔转速（rpm）6~25
整机类型
旋挖钻机整机类型履带式
性能参数
钻孔转速（rpm）6~25
最大加压力（KN）114
最大起拔力（KN）148
整机工作重量(kg) 43500
最大成孔直径（mm）Ф1500
最大成孔深度（m）53
主卷扬提升力（KN）155
主卷扬钢丝绳规格型号35W×K7-28mm、15×K7-28mm
主卷扬钢丝绳长度（m）82
副卷扬提升力（KN）60
副卷扬钢丝绳规格型号6×29Fi+IWR-16mm 6×19W+IWRmm 主卷扬最大提升速度（m/min）65
动力头最大扭矩（kN.m）150
动力头转速（rpm）6~25
发动机
制造厂家康明斯
发动机型号CUMMINS 6CTAA8.3-C185
额定功率KW（HP）138
液压装置
底盘
行驶速度（km/h）2.0
爬坡能力(%) 40
最小离地间隙(mm) 352
油类容量
整机尺寸
总长（mm）7700
总宽（mm）4100
总高（mm）18150
运输长度(mm) 12800
运输宽度(mm) 3050
运输高度(mm) 3240
履带宽度(mm) 800 徐工旋挖钻机XR150。

适应地层(抗压强度) MPa ≤300 动力头倾角45 回转形式动力头驱动扭矩kNm 1000 转速r/min 0-8-16 提升方式油缸油缸提升力kN6000油缸2×Φ400×280×5500 25MPa提升速度m/min 0-6加压力kN3000油缸2×Φ400×280×5500 25MPa加压行程m 4.5排渣压气压力MPa 1.5 基于钻井深度100米排气量m3/min 120 暂按相程h=15m泥浆循环量m3/h 2000 暂按AD130钻机的钻杆内腔面积液压泵工作最大压力MPa 25液压泵工作额定压力MPa 35液压泵电机功率kW 5×270 基于转速0-8-16液压泵排量ml/r 10×225 基于转速0-8-16马达排量ml/r 8×500 基于转速0-8-16钻杆尺寸（内径×长度）mmΦ540×4500 外径600，内径540总功率kW ~1400 基于转速0-8-16钻具重量估计t ~200 基于100米深度井筒主机重量t ~300总重t ~500-550注意事项：1. 两种钻机均使用套筒夹紧器，与套筒连接后夹紧固定2. 液压泵使用康明斯柴油机直接驱动，整个泵站需与钻机机架底座连接，与钻机形成整个模块3. 同时计算空压机使用风量，进行初步选型，空压机同时配康明斯柴油机直接驱动，与钻机机架底座连接，与钻机形成整个模块，与液压站形成对称布置 4. 控制用电由工作平台上统一提供5. 工作平台由于基础根开尺寸未定（暂定为根开24m ）见附件，请在平台上布置设备附件：钻头、钻杆及附件、分离器、泥浆箱、水箱等设备适应地层(抗压强度) MPa ≤200 动力头倾角 45 回转形式 动力头 驱动扭矩 kNm 450 转 速 r/min0-21 提升方式 油缸 油缸提升力 kN 3500油缸2× 25MPa 提升速度 m/min0-6 加 压 力 kN ？ 油缸2× 25MPa 加压行程 m 4.5 排渣压气压力 MPa 1.3 基于钻井深度100米 排气量 m 3/min 泥浆循环量 m 3/h 液压泵工作最大压力MPa 液压泵工作额定压力MPa 液压泵电机功率 kW 基于转速液压泵排量 ml/r 基于转速 马达排量 ml/r 基于转速 钻杆尺寸（内径×长度） mmΦ 总功率 kW ~ 基于转速钻具重量估计 t ~ 基于100米深度井筒 主机重量 t ~88？ 总重 t ~。

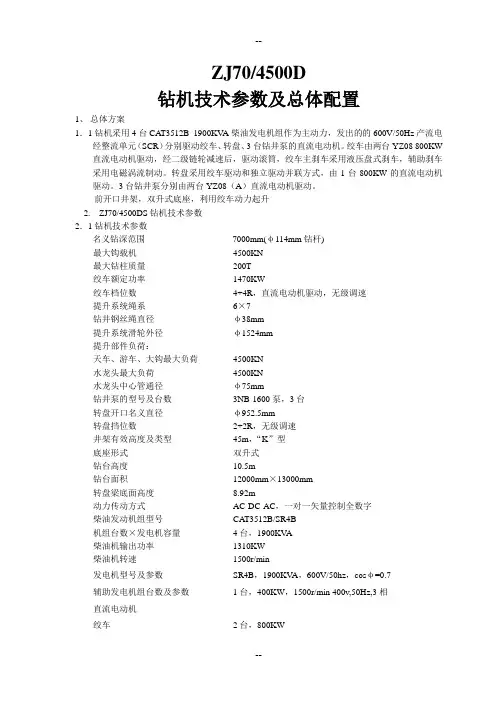

ZJ70/4500D钻机技术参数及总体配置1、总体方案1．1钻机采用4台CA T3512B 1900KV A柴油发电机组作为主动力，发出的的600V/50Hz产流电经整流单元（SCR）分别驱动绞车、转盘、3台钻井泵的直流电动机。

绞车由两台YZ08 800KW 直流电动机驱动，经二级链轮减速后，驱动滚筒，绞车主刹车采用液压盘式刹车，辅助刹车采用电磁涡流制动。

转盘采用绞车驱动和独立驱动并联方式，由1台800KW的直流电动机驱动。

3台钻井泵分别由两台YZ08（A）直流电动机驱动。

前开口井架，双升式底座，利用绞车动力起升2. ZJ70/4500DS钻机技术参数2．1钻机技术参数名义钻深范围7000mm(φ114mm钻杆)最大钩载机4500KN最大钻柱质量200T绞车额定功率1470KW绞车档位数4+4R，直流电动机驱动，无级调速提升系统绳系6×7钻井钢丝绳直径φ38mm提升系统滑轮外径φ1524mm提升部件负荷：天车、游车、大钩最大负荷4500KN水龙头最大负荷4500KN水龙头中心管通径φ75mm钻井泵的型号及台数3NB-1600泵，3台转盘开口名义直径φ952.5mm转盘挡位数2+2R，无级调速井架有效高度及类型45m，“K”型底座形式双升式钻台高度10.5m钻台面积12000mm×13000mm转盘梁底面高度8.92m动力传动方式AC-DC-AC，一对一矢量控制全数字柴油发动机组型号CAT3512B/SR4B机组台数×发电机容量4台，1900KVA柴油机输出功率1310KW柴油机转速1500r/min发电机型号及参数SR4B，1900KVA，600V/50hz，cosφ=0.7辅助发电机组台数及参数1台，400KW，1500r/min 400v,50Hz,3相直流电动机绞车2台，800KW转盘1台，800KW直流控制单元（SCR）一对一控制，6套单元输入电压600V（AC）输出电压0~750V（DC）电传系统AC-DC-AC，矢量控制全数字传动方式600V（AC）输入电压0~600V（DC）输出电压600V（3相）/400V（3相）/230V（单相），50Hz高压管汇φ103mm×35MPa，留压井管汇与固井管汇接口立管通径φ103mm×35MPa，钻台双立管，地面单管汇钻井液罐8个罐，总容量450m3，有效容量400 m3储气罐 2.5 m3+4 m3气源压力 1.0 MPa柴油罐两个罐，总容量100 m3，带泵组，流量计，所有阀门耐油、采用法兰式连接工业用水罐套装水罐（60+40）m3冷却水罐25 m32．2钻机主要部件的技术参数2．2．1TC450-10天车（符合API SPEC 8A/4F）最大钩载（6×7轮系）4500KN主滑轮数7个主滑轮直径φ1524mm钢丝绳直径φ38mm辅助滑轮数4个辅助滑轮直径φ360mm适应钢丝绳直径φ19mm2．2．2YC450游车（符合API SPEC 8A）最大钩载机4500KN主滑轮数6个主滑轮直径φ1524mm适用钢丝绳直径φ38mm2．2．3DG450大钩（符合API SPEC 8A）最大钩载机4500KN主钩口开口尺寸220mm主钩口直径180mm弹簧工作行程200mm副钩口尺寸120mm2．2．4SL450-5两用水龙头（符合API SPEC 8A）最大静负荷4500KN最高转速300r/min最高工作压力35Mpa中心管内径φ75mm接头下端螺纹 6 5/8inREG左旋鹅颈管中心线与垂线夹角1502．2．5井架（符合API SPEC 4F规范）最大钩载机4500KN有效高度（钻台面至天车梁底面）45m二层台安装高度24.5,25.5,26.5m二层台立根容量7280m（127mm钻杆，28m立根，260柱）10in钻铤4柱，8in钻铤6柱抗风能力停钻工况（无钩载，二层台满立根）36m/s保全工况（无钩载，二层台无立根）47.8m/s起放井架≤8.3 m/s死绳固定器型号JZG41A安装位置司钻对侧、井架腿部（井架底座）传感器张力式最大死绳载荷410KN钢丝绳尺寸φ38mm（1 1/2in）2．2．6底座（符合API SPEC4F 规范）钻台面高度10.5m转盘梁底面高度8.92m钻台面积12000mm×13000mm转盘梁最大静载荷4500KN立根盒额定载荷2200KN立根盒容量7280m(127mm钻杆，28m立根)及10in钻铤4柱，8in钻铤6柱防喷器吊装装置：最大提升负荷2×250=500（KN）最大提升行程 3.2m最大提升速度26.3m/s最大下放速度55.8m/s最大水平移动速度（双向）55.8m/min液缸直径220mm液压系统最大工作压力16Mpa液压系统最大流量120L/min钢丝绳直径φ28mm钢丝绳规格6×37（无镀层绳式钢芯）滑轮直径φ149mm2．2．7JC70D绞车最大输入功率1470KW（2000HP）最大快绳拉力485KN提升档位数4+4R主滚筒尺寸（直径×长度）开槽φ770mm×1361.15mm刹车盘（直径×宽度）大1600mm×76mm适用钢丝绳直径φ38mm主刹车液压盘式刹车（4常开2常闭）辅助刹车电磁刹车（DSF-70）液压盘式刹车系统油压7.5Mpa工作介质，液压油：冬季用低温抗磨液压油L=HM20夏季N46系统单泵额定流量18L/min防爆电动机功率及转速2台，2.2KW,1450r/min油箱容积80L蓄能器容量4台，6.3L油箱电加热功率1KW液压站冷却器水流量2m3/h工作钳的设计制动力矩140KN安全钳的设计制动力矩70 KN2．2．8ZP375转盘（符合API SPEC 7K规范）及转盘驱动装置最大静载荷5850KN通孔直径952.5mm最大工作扭矩32362N.m最高转速300r/min齿轮传动比 3.56中心距离1353mm2．2．9司钻控制房钻井仪表：输入电压220V(AC),±20%频率50Hz，±30%UPS电源输出电压220V(AC),±1.5%UPS电源输出频率50Hz，±1%不间断电源UPS1KV A外界中断供电时可连续工作时间≥15min适应环境湿度-40~50℃相对湿度90%2．2．10 3NB-1600机泵组最大缸套尺寸190mm最高压力34.3Mpa冲程305mm额定冲次120冲/min2．2．11钻井液管汇最大工作压力35Mpa公称通径φ103mm（4in）工作湿度范围-30~121℃特点钻台采用双立管，地面采用单管汇，配抗震压力表，采用公、英制双表盘2．2．12固控系统ZX-60联振动筛处理量60L/S筛网面积 2.12m×1.29m=3.096m2筛网规格30~120目电动机功率2台，2.25KW电动机转速1500r/minZCQ1/4真空除气器：处理量360m3/h真空度600mmHg功率3KW+30KW ZQJ250×2除砂清洁器：旋流器2个，250mm处理量200m3/h工作压力0.2~0.3Mpa筛网目数80~120目筛网面积1000mm×600mm 电动机 1.5KW,1400r/min ZQJ125×8-1.3×0.6除泥清洁器：旋流器8个，125mm处理量200m3/h工作压力0.3~0.4Mpa筛网目数120~200目筛网面积1300mm×600mm 激振电动机 1.5KW,1445r/min LW450-842N离心机：滚筒最高转速1800 r/min差速比80：1最大处理量350 m3/h主电动机功率28KW辅助电动机功率7.5KW供液泵功率7.5KWLW600-1019N离心机：滚筒最高转速1800 r/min差速比80：1最大处理量60m3/h主电动机功率45KW辅助电动机功率7.5KWSB6in×8in-12 1/2in除砂泵、除泥泵：流量：200m3/h扬程36m转速1480r/min效率66%泵出口直径3in泵进口直径4in电动机功率55KW/50HzSB6in×8in-12 1/2in加重泵：流量：200m3/h扬程36m转速1480r/min效率66%泵出口直径6in泵进口直径8in电动机功率55KW/50HzSB6in×8in-12 1/2in补给泵：流量：80m3/h扬程23m转速1480r/min泵出口直径3in泵进口直径4in电动机功率11KWDN150喷射式混合漏斗：工作压力0.3Mpa处理量200m3/hNJ15钻井液搅拌器：叶轮直径φ900mm叶轮转速73r/min电动机功率15KWNJ7.5钻井液搅拌器：叶轮直径φ750mm，φ550mm 叶轮转速73r/min电动机功率7.5KWNJ5.5钻井液搅拌器：叶轮直径φ750mm电动机功率 5.5KW2．2．13气源及气源净化装置压缩机组型号SA350螺杆压缩机组排气量 5.3 m3/min排气压力1Mpa冷却方式风冷配套电动机37KW-380V气罐容积2个，2.5 m32．2．14货物升降机TS-15额定载荷15KN提升行程10.5m提升速度0.2~0.5m/s电动机功率11KW钻台、地面、提篮内三点均可控制，电器防爆2．2．15水罐、油罐及供油系统冷却水箱25 m3，用于绞车刹车系统的冷却，电动离心泵两台（防爆电器）及循环管路，套装水罐，总容积100 m3钻井用水罐由两个罐组组成，总容积100 m3，配有供油泵组、过滤器与流量计。
