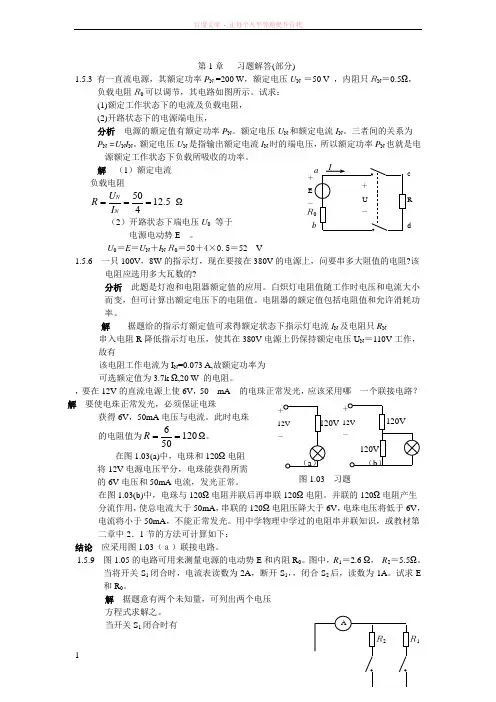

第1章 习题解答(部分)1.5.3 有一直流电源，其额定功率P N =200 W ，额定电压U N ＝50 V ，内阻只ＲN ＝0.5Ω，负载电阻Ｒ0可以调节，其电路如图所示。

试求： (1)额定工作状态下的电流及负载电阻， (2)开路状态下的电源端电压，分析 电源的额定值有额定功率P N 。

额定电压U N 和额定电流I N 。

三者间的关系为 P N =U N I N 。

额定电压U N 是指输出额定电流I N 时的端电压，所以额定功率P N 也就是电源额定工作状态下负载所吸收的功率。

解 （1）额定电流 A U P I N N N 450200===负载电阻 5.12450===N N I U R Ω （2）开路状态下端电压U 0 等于 电源电动势E 。

U 0＝E ＝U N ＋I N Ｒ0＝50＋4×0.5＝52 V1.5.6 一只100V ，8W 的指示灯，现在要接在380V 的电源上，问要串多大阻值的电阻?该电阻应选用多大瓦数的?分析 此题是灯泡和电阻器额定值的应用。

白炽灯电阻值随工作时电压和电流大小而变，但可计算出额定电压下的电阻值。

电阻器的额定值包括电阻值和允许消耗功率。

解 据题给的指示灯额定值可求得额定状态下指示灯电流I N 及电阻只R NΩ≈==≈==1510073.0110A 073.01108N N N N N N U U R U P I串入电阻R 降低指示灯电压，使其在380V 电源上仍保持额定电压U N ＝110V 工作，故有Ω≈-=-=3710073.01103800N N I U U R 该电阻工作电流为I N =0.073 A,故额定功率为W R I P N R 6.193710073.022≈⨯=⋅=可选额定值为3.7k Ω,20 W 的电阻。

1.5.7在图1.03的两个电路中，要在12V 的直流电源上使6V ，50 mA 的电珠正常发光，应该采用哪 一个联接电路？ 解 要使电珠正常发光，必须保证电珠 获得6V ，50mA 电压与电流。

最大最全最精的教育资源网温馨提示：此套题为 Word 版，请按住 Ctrl,滑动鼠标滚轴，调理合适的观看比率，点击右上角的封闭按钮可返回目录。

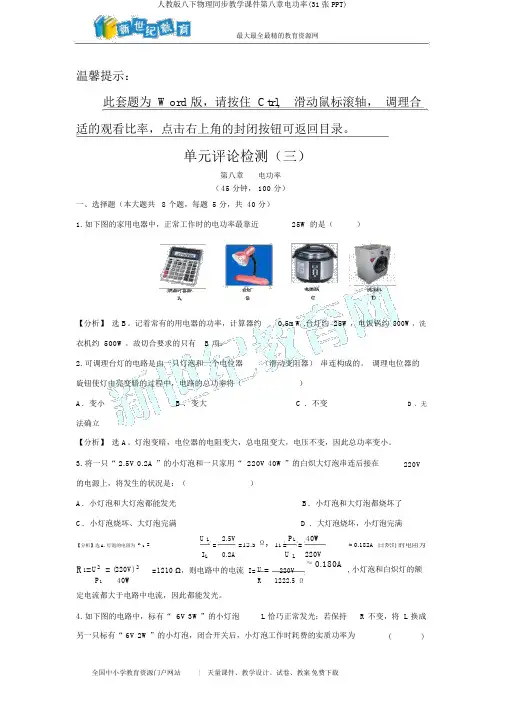

单元评论检测（三）第八章电功率（45 分钟， 100 分）一、选择题（本大题共 8 个题，每题 5 分，共 40 分）1. 如下图的家用电器中，正常工作时的电功率最靠近25W的是（）【分析】选 B。

记着常有的用电器的功率，计算器约0.5mW,台灯约 25W，电饭锅约800W，洗衣机约 500W。

故切合要求的只有 B 项。

2. 可调理台灯的电路是由一只灯泡和一个电位器（滑动变阻器）串连构成的。

调理电位器的旋钮使灯由亮变暗的过程中，电路的总功率将（）A．变小 B ．变大 C ．不变 D ．无法确立【分析】选 A。

灯泡变暗，电位器的电阻变大，总电阻变大，电压不变，因此总功率变小。

3. 将一只“ 2.5V 0.2A ”的小灯泡和一只家用“ 220V 40W”的白炽大灯泡串连后接在220V 的电源上，将发生的状况是：（）A．小灯泡和大灯泡都能发光B．小灯泡和大灯泡都烧坏了C．小灯泡烧坏、大灯泡完满 D ．大灯泡烧坏，小灯泡完满U L=2.5VΩ,P L=40W【分析】选 A. 灯泡的电阻为RL==12.5I L =≈ 0.182A白炽灯的电阻为I L0.2A U L220VR1=U2= (220V) 2=1210 Ω，则电路中的电流I =U =220VΩ≈0.180A, 小灯泡和白炽灯的额P140W R1222.5定电流都大于电路中电流，因此都能发光。

4. 如下图的电路中，标有“ 6V 3W”的小灯泡L 恰巧正常发光；若保持R 不变，将 L 换成另一只标有“ 6V 2W”的小灯泡，闭合开关后，小灯泡工作时耗费的实质功率为()A. 大于 2WB. 等于 2WC.小于 2WD. 没法确立【分析】选 A。

“ 6V 3W”的小灯泡U 2(6V)2L1的电阻为R1= ==12Ω，而“ 6V 2W”的小灯泡P13WL2的电阻为R2=U2= (6V) 2=18 Ω，L2比 L1的电阻大，接入电路中，实质电压大于额定电压，P22W因此实质功率大于2W.5. 有几位同学对电功率这个观点，有以下几种理解，你以为正确的选项是（）A.电功率是表示电流经过用电器时做功多少的物理量B.电功率是表示电流经过用电器时做功快慢的物理量C.电功率大的用电器工作时耗费的电能必定多D.电功率大的用电器工作时所用的时间必定少答案： B.6.(2011.大连中考)甲、乙两盏白炽灯并联在电路中，两灯都正常发光，且甲灯比乙灯亮，以下说法不正确的选项是（）A.甲灯两头的电压比乙灯的大B.甲灯的电阻比乙灯的小C.经过甲灯的电流比乙灯的大D.同样时间内，甲灯耗费的电能比乙灯多答案： A.7. 为使电热器在单位时间内产生的热量增添一倍，以下举措中可行的是（）A.串连一根阻值相等的电阻丝B.并联一根阻值相等的电阻丝C.使电热器两头的电压增添一倍D.将电阻丝从中间剪成两段，而后将它们并联起来【分析】选 B。

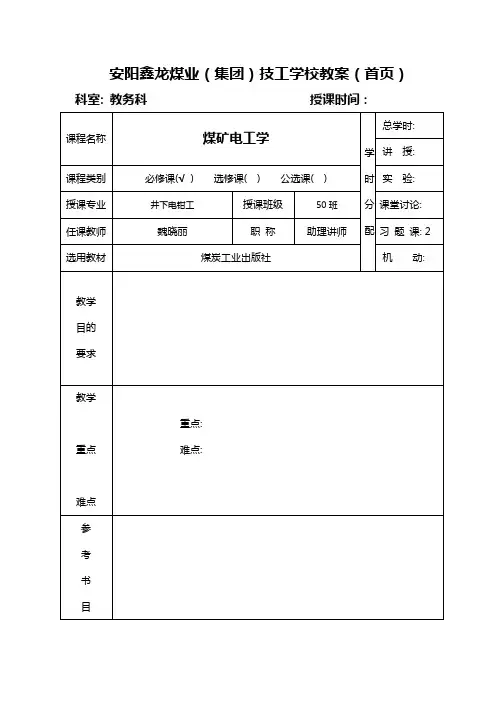

安阳鑫龙煤业（集团）技工学校教案（首页）科室: 教务科授课时间：课程名称煤矿电工学学时分配总学时: 讲授:课程类别必修课(√) 选修课( ) 公选课( ) 实验:授课专业井下电钳工授课班级50班课堂讨论: 任课教师魏晓丽职称助理讲师习题课: 2 选用教材煤炭工业出版社机动:教学目的要求教学重点难点重点: 难点:参考书目学校审阅意见负责人年月日安阳鑫龙煤业（集团）技工学校教案（内页）授课时间：授课章节第八章晶体管脉冲电路的基本知识第一节RC电路教学目的重点与难点教学重点教学难点教学方法讲授法、讲练结合教学手段教学过程时间分配教学内容学时数教学过程设计复习提问组织教学引入新课讲授新课课堂小结布置作业实验思考题及作业题教后感安阳鑫龙煤业（集团）技工学校教案（附页）教学内容教法提示及备注第八章晶体管脉冲电路的基本知识第一节RC电路利用RC电路的充放电，可以对脉冲波形进行交换。

一、电容器的充放电现象设电容器上的电荷在电路接通之前为零，它的压降亦为零。

当开关K从“2”的位置转换到“1”的位置，即电路接通一瞬间，直流电源U对电容C进行充电，在t＝（0+）时（电源接通后的一瞬间），电容在电路中相当于短路，电容两端压降仍为零，此时电路中的充电电流为Ic＝E/R。

随着时间的推移，电容两端的电荷逐渐积累，电容上的电压也逐渐增加，而充电电流Ic＝（E－Uc）/R将随着Uc上升而下降，同时UR也随之下降。

经过一段时间后，电容上的电荷充满了，它的两端电压等于电源电动势E，此时充电电流为零，UR也为零，电容充电完毕，电路进入了稳定状态。

从电容充电过程可以看出，当电路刚接通时，电容器在电路中相当于短路；充电完毕，电路进入稳态，电容器相当于断路。

另外，电容器两端的电压不能跃变，它要经过一段时第页安阳鑫龙煤业（集团）技工学校教案（附页）教学内容教法提示及备注间后才能达到稳定值E。

RC为充电电路的时间常数，用τ表示。

电容器充电速度与电路的充电时间常数τ值有关，τ越大，充电速度越慢；反之，充电速度越快。
