船舶柴油机作为推动螺旋桨装置的心脏动力, 其运行性能直接影响着船舶安全和营运效益。

柴油机在使用过程中冒黑烟是较为常见的现象, 也是处理起来较为困难的故障之一, 其成因涉及柴油机的许多系统及执行元件, 其中最主要的原因是燃料燃烧不完全, 未燃烧的燃料在高温下分解成炭的黑色小颗粒, 当达到一定浓度时, 形成排气中的黑烟。

排黑烟影响柴油机动力性能, 增加燃料的消耗, 提高了营运成本, 这不仅与节能环保理念相悖, 而且大大缩短了机器的维修周期和使用寿命。

在进行此类故障分析诊断时, 应尽可能做到有的放矢, 根据具体情况区别对待。

一故障分析及排除对双机双浆的某轮主机6160A柴油机排黑烟故障进行分析。

该柴油机相关技术参数如下:压缩空气起动直列式废气涡轮增压四冲程柴油机主机, 额定转速750r/min, 额定功率136kW。

1.故障表征该船主机在怠速运转时, 排气呈现轻微黑色, 加速时更为明显, 而左机运转工况正常。

为此, 曾经数次航修和两次进船厂修理, 还请柴油机厂的专业技工一起检修, 甚至将右机推动的螺旋桨沿圆周方向切割了10cm, 维修后柴油机运行状况基本没有得到改善。

2.故障检修柴油机在工作过程中, 供油系统在规定的起始和终止时间内, 以燃烧所要求的雾化程度, 向燃烧室内喷入一定压力和数量的燃油, 在高温高压空气的作用下自行发火燃烧, 实现能量转换。

正常情况下, 燃油在过量的空气中燃烧, 排气颜色一般呈淡灰色, 本例中在使用的燃油油品和油质相同的条件下, 左机排气颜色正常, 而右机却呈黑色。

为此, 对影响柴油机燃烧性能的相关问题做筛选检查。

对柴油机供油系统进行维护检修, 首先对日用油柜、高压油管和管路上各阀门等作清洗吹污处理, 然后用柴油机飞轮“0”刻度线校正固定指针的正确位置, 接下来检查柴油机油气匹配工况, 四冲程柴油机的换气过程曲线如图1所示。

图 1 四冲程柴油机的换气过程曲线喷油器作为供油系统末端执行元件, 出现问题时柴油机排气中有时会出现黑烟, 因而检修时率先从喷油器着手, 通过倾听机器运行中发出的声音并结合采用单缸停油法, 发现第二缸的喷油器和柴油机排气中的黑烟有较大关联。

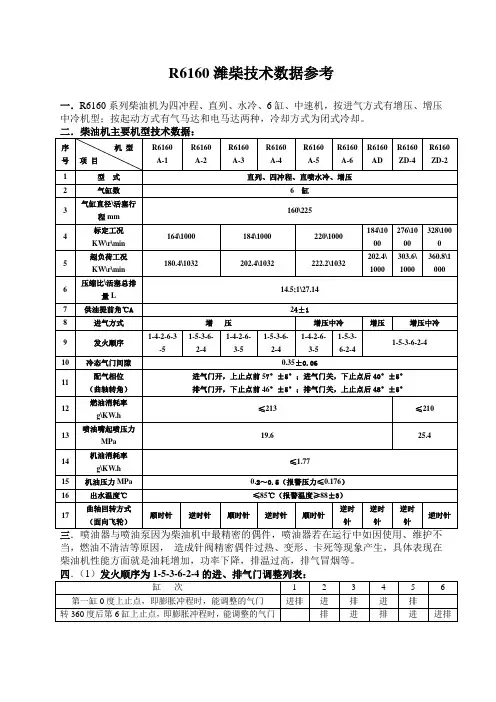

R6160潍柴技术数据参考
一．R6160系列柴油机为四冲程、直列、水冷、6缸、中速机，按进气方式有增压、增压中冷机型；按起动方式有气马达和电马达两种，冷却方式为闭式冷却。

当，燃油不清洁等原因，造成针阀精密偶件过热、变形、卡死等现象产生，具体表现在柴油机性能方面就是油耗增加，功率下降，排温过高，排气冒烟等。

柴油机工作时，柴油喷入燃烧室的时刻直接影响到燃油和做功是否在最佳时刻，因此影响到机器的动力性、经济性、可靠性和排放指标。

为此柴油机出厂时供油提前角都已调整好，一般无需再调整。

但如果发现柴油机工作不正常，而需要检查时，可按下法进行：首先拆下第一缸高压油管，于出油阀紧做上装一试管。

同时将喷油泵调速器操纵把手置于最大供油量位置处，用螺丝刀撬动油泵柱塞下端面泵油，当试管内出现油柱即行停止。

然后松开柴油机缸盖放气螺钉，按柴油机的工作转向用盘车杆盘转飞轮，当玻璃管内的油面开始冒动时，即停止盘转飞轮，此时机后盖上的箭头指针所指的刻度，即为该缸的供油开始点。

（如无检查装置，也可拆下高压油管，通过出油阀紧座的孔口来观察油面检查，但准确性稍差。

）并以此按柴油机工作次序（1-5-3-6-2-4）将各缸逐一检查。

船用左机和右机转向相反，工作次序亦逆（1-4-2-6-3-5）。

六．常见故障的分析与排除：。

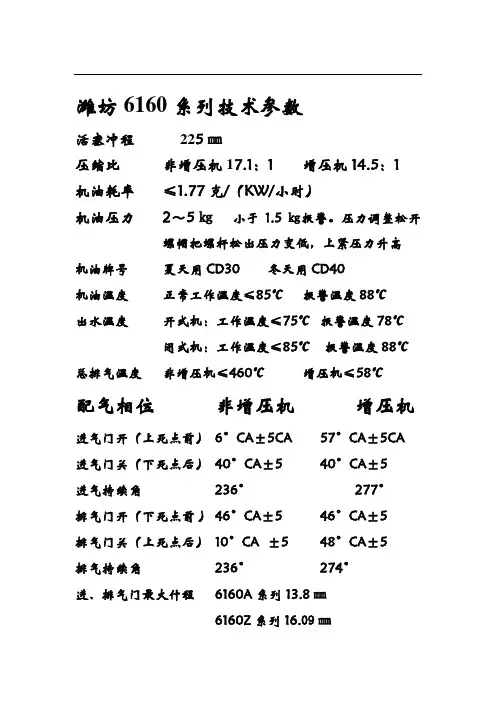

潍坊6160系列技术参数活塞冲程225㎜压缩比非增压机17.1：1 增压机14.5：1机油耗率≤1.77克/（KW/小时）机油压力2～5㎏小于1.5㎏报警。

压力调整松开螺帽把螺杆松出压力变低，上紧压力升高机油牌号夏天用CD30 冬天用CD40机油温度正常工作温度≤85℃报警温度88℃出水温度开式机：工作温度≤75℃报警温度78℃闭式机：工作温度≤85℃报警温度88℃总排气温度非增压机≤460℃增压机≤58℃配气相位非增压机增压机进气门开（上死点前）6°CA±5CA 57°CA±5CA 进气门关（下死点后）40°CA±5 40°CA±5进气持续角236°277°排气门开（下死点前） 46°CA±5 46°CA±5排气门关（上死点后）10°CA ±5 48°CA±5排气持续角236°274°进、排气门最大什程6160A系列13.8㎜6160Z系列16.09㎜进、排气凸轮升程12㎜发火顺序右机1-5-3-6-2-4 左机1-4-2-6-3-5气门间隙（冷态）全是0.35±0.06㎜喷油嘴压力6160A系列为19.6MPA6160Z系列为25.4MPA喷油泵型式多缸合成拄塞拄塞直径㎜12 13.5 14喷油嘴8×025㎜8×3.0㎜喷空夹角：150°启动电机型号ST710 ST712 ST711额定功率11KW/24V转向（面向齿轮端）：顺时针顺时针逆时针空气马达型号QQ-2E QQ-F额定功率9.7KW工作压力：0.70.～0.9ＭＰａ转向（面向齿轮端）顺时针逆时针增压器型号12GJ SJ-135 型式：径流式废气涡轮柴油机主要零件的配合及允许间隙名称公称尺寸允许值磨损极限主轴承径与主轴承孔125㎜0.12～0.21止推开挡与止推轴承93 0.200～0.4320.268～0.432-220KW以上连杆大头间隙105 0.090～0.142气环开口间隙0.50～0.70 2.00 油环开口间隙0.40～0.60 2.006160系列柴油机规格1船用柴油机型号功率（KW）转速供油提前角CA 备注6160A-1 90 750 22°右机6160A-2 90 750 22°左机6160A-12 124 750 22°右机6160A-11 124 750 22°左机6160A-13 164 1000 26 °右机6160A-14 164 1000 26 °左机616A-13G 184 1000 26°右机6160A-14G 184 1000 26°左机型号功率（KW）转速供油提前角CA 备注6160A-17 202 1000 24°右机6160A-18 202 1000 24°左机6160A-121 110 850 26 °右机6160A-122 110 850 26 °左机6160A-123 136 850 26 °右机6160A-124 136 850 26°左机6160A-125 147 850 26°右机6160A-126 137 850 26°左机6160A-152 172 1000 26°船辅机X6160ZC 220 1000 22°右机X6160ZC1 220 1000 22°左机X6160ZC2 255 1000 24 °右机X6160ZC3 255 1000 24 °左机X6160ZC4 255 1000 24 °右机X6160ZC-17 202 1000 24°右机X6160ZC5 220 1000 24°右机X6160ZC6 255 1000 24°右机X6160ZC7 220 1000 24 °左机X6160ZC8 255 1000 24°左机R6160ZC 255 1000 24°湿底左机R6160ZC1 255 1000 24 左机R6160ZC2 255 1000 24 右机型号功率（KW）转速供油提前角备注R6160ZC3 255 1000 24 左机R6160ZC4 220 1000 24 右机R字都是湿式油底、电动预供油。

R6160潍柴技术数据参考
一．R6160系列柴油机为四冲程、直列、水冷、6缸、中速机，按进气方式有增压、增压中冷机型；按起动方式有气马达和电马达两种，冷却方式为闭式冷却。

当，燃油不清洁等原因，造成针阀精密偶件过热、变形、卡死等现象产生，具体表现在柴油机性能方面就是油耗增加，功率下降，排温过高，排气冒烟等。

柴油机工作时，柴油喷入燃烧室的时刻直接影响到燃油和做功是否在最佳时刻，因此影响到机器的动力性、经济性、可靠性和排放指标。

为此柴油机出厂时供油提前角都已调整好，一般无需再调整。

但如果发现柴油机工作不正常，而需要检查时，可按下法进行：首先拆下第一缸高压油管，于出油阀紧做上装一试管。

同时将喷油泵调速器操纵把手置于最大供油量位置处，用螺丝刀撬动油泵柱塞下端面泵油，当试管内出现油柱即行停止。

然后松开柴油机缸盖放气螺钉，按柴油机的工作转向用盘车杆盘转飞轮，当玻璃管内的油面开始冒动时，即停止盘转飞轮，此时机后盖上的箭头指针所指的刻度，即为该缸的供油开始点。

（如无检查装置，也可拆下高压油管，通过出油阀紧座的孔口来观察油面检查，但准确性稍差。

）并以此按柴油机工作次序（1-5-3-6-2-4）将各缸逐一检查。

船用左机和右机转向相反，工作次序亦逆（1-4-2-6-3-5）。

六．常见故障的分析与排除：。

潍柴陆用发电柴油机功率覆盖图潍柴陆用发电柴油机机功率图机型系列R160/170系列350-550 （1500r/min ）184-330 （1000r/min ）615/618系列140-270 （1800r/min ）226B系列117-235 （1500r/min ）37-155 （1800r/min ）33-132（1500r/min ）功率（ kW）226B 陆用发电柴油机基本规格 :型式3/4/6 缸、水冷、直列、四冲程、湿缸套、直喷缸径 /行程 (mm)105/120总排量 (L) 3.12/4.16/6.23最低燃油耗费率 (g/kW.h)≤ 198机油燃油耗费比 (g/kW.h)≤ 1.36生气次序1-3-2/1-3-2-4/1-5-3-6-2-4启动方式电启动调速方式机械 /电子 (请在定货中指明)稳固调速率≤ 5(%)噪声均匀值 (A)≤ 105冷却方式闭式水冷润滑方式压力润滑润滑油容量 (L)7.25/9/15曲轴转向逆时针 (面向飞轮端 )主要系统安装使用技术要求燃油系统：用户自备油箱应洁净，无生锈和腐化现象并应有放油装置；油箱出油管口地点应高于油箱底部30mm 以上，油管内径不小于9mm。

柴油机油面要求高于柴油机输油泵1～ 3m。

润滑系统：柴油机润滑系统全部零零件及官路安装连结好，用户不可以进行调整。

机油应依据企业供给的使用养护说明书要求采纳。

电气系统：主要由起动机、仪表、发电机、蓄电池（用户自备）构成；蓄电池规格为2×195A · h, 仪表一定用蓄电池供电，电压DC24V ；安装要求为保证柴油机正常工作，工作环境通风状况一定优秀；柴油机上方、柴油机前后要留有足够的空间，以便柴油机操作与保护；曲轴与被驱动设施一定对中，二者之间一定采纳弹性连结，其同轴度和边端跳动均应小于0.2mm。

柴油机曲轴不一样意受有轴向力，不然会破坏柴油机止推片；柴油机前端输出皮带轮带动小型机械时，应将其对称部署在柴油机双侧，防止柴油机曲轴蒙受单向拉力。

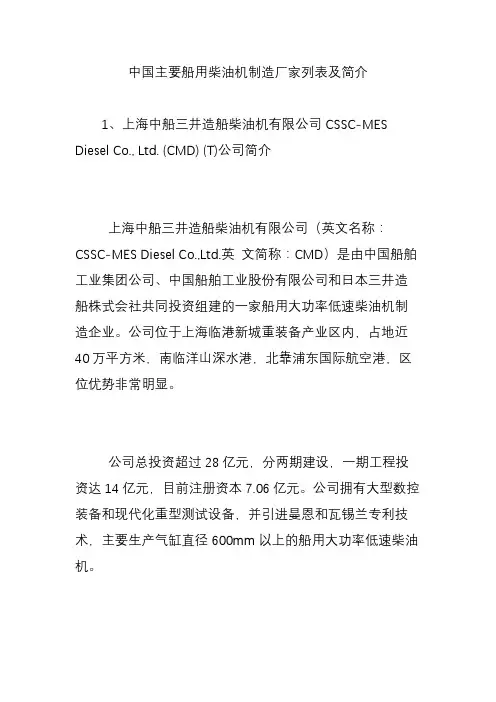

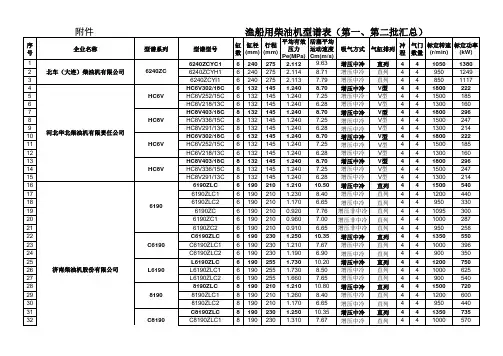

中国主要船用柴油机制造厂家列表及简介1、上海中船三井造船柴油机有限公司CSSC-MES Diesel Co., Ltd. (CMD) (T)公司简介上海中船三井造船柴油机有限公司（英文名称：CSSC-MES Diesel Co.,Ltd.英文简称：CMD）是由中国船舶工业集团公司、中国船舶工业股份有限公司和日本三井造船株式会社共同投资组建的一家船用大功率低速柴油机制造企业。

公司位于上海临港新城重装备产业区内，占地近40万平方米，南临洋山深水港，北靠浦东国际航空港，区位优势非常明显。

公司总投资超过28亿元，分两期建设，一期工程投资达14亿元，目前注册资本7.06亿元。

公司拥有大型数控装备和现代化重型测试设备，并引进曼恩和瓦锡兰专利技术，主要生产气缸直径600mm以上的船用大功率低速柴油机。

2008年，公司已形成100万马力的柴油机年生产能力；2009年一期项目完工后，公司将形成170万马力的柴油机年生产能力；公司全面建成后将形成超过300万马力的柴油机年生产能力，必将成为中国船用低速柴油机制造领域的核心和中坚力量。

截至目前，公司累计交付柴油机突破200万马力，并于2008年7月成功制造中国首台世界最大缸径柴油机CMD-MAN B&W 8K98MC。

2008年，公司通过了上海市高新技术企业认定和ISO9001：2000质量管理体系认证。

2、南车资阳机车有限公司CSR ZiYang Locomotive Co., Ltd. (CSR) (F)公司简介中国南车旗下的南车资阳机车有限公司始建于1966年，是由铁道部兴建并培育壮大的中国西部唯一的机车制造企业。

公司是四川省重大装备八大产品链重点企业，四川省“大集团、大企业”重点培育企业之一，在我国重大装备制造自主创新和西部大开发中发挥着重要作用。

公司累计新造各型机车数量居国内第二，出口到亚洲、非洲、美洲的16个国家，是土库曼斯坦、越南最大的机车供应商。
