下载文档原格式
脉冲激光的焊接熔池形成与凝固行为研究脉冲激光焊接是一种高能量密度的热源焊接技术，广泛应用于航空航天、汽车制造、电子设备等领域。
在脉冲激光焊接过程中，焊接熔池的形成和凝固行为对焊接质量起着至关重要的作用。
本文将探讨脉冲激光焊接中焊接熔池的形成机理和凝固行为。
脉冲激光焊接过程中，高能量密度的激光束瞬间照射在焊接材料上，使其迅速升温并熔化。
在瞬间高温作用下，焊接材料表面形成一个液态熔池。
熔池的形成过程可以分为三个阶段：吸收阶段、传导阶段和受限阶段。
在吸收阶段，激光束首先被焊接材料吸收，激光能量转化为热能。
吸收能量的多少取决于激光的功率密度和材料的吸收率。
当激光束照射到焊接材料表面时，其能量会迅速传递给材料，使其温度迅速升高。
在传导阶段，热能开始通过热传导向材料内部扩散。
传导过程中，热能的传递速度取决于材料的热导率和热扩散系数。
热传导的速度较慢，因此在传导阶段，焊接熔池的形成仍然是一个局部现象。
在受限阶段，当传导的热能达到一定程度时，焊接材料表面的温度已经足够高，使其开始熔化形成液态熔池。
熔池的形成与材料的熔点和热传导速度有关。
当熔池形成后，激光束的照射会维持熔池的温度，使其保持在液态状态。
焊接熔池的凝固行为也是焊接过程中需要关注的重要问题。
在焊接过程中，熔池的凝固速度决定了焊缝的组织和性能。
凝固速度的快慢取决于熔池的冷却速度和材料的凝固温度范围。
当焊接熔池开始凝固时，熔池中的热能会通过热传导向周围环境散失。
如果冷却速度较快，熔池中的金属离子会迅速凝固形成晶体结构。
晶体结构的形成过程中，金属离子会有序排列，形成具有一定晶格结构的晶体。
然而，如果冷却速度较慢，熔池中的金属离子会有更多的时间进行扩散和重排，形成较大的晶体。
这种情况下，焊接熔池中的晶体结构可能会出现缺陷，如晶界偏析、晶界背离等，从而影响焊缝的力学性能。
因此，在脉冲激光焊接过程中，控制焊接熔池的形成和凝固行为对焊接质量至关重要。
通过调整激光的功率密度、照射时间和焊接材料的物理性质，可以实现对焊接熔池形成和凝固行为的控制。
模拟钢的焊接熔池慢速凝固下柱状晶生长的原位观察
在本课题研究中工作人员使用超高温激光共聚焦显微镜（HTLSCM）VL2000DX-SVF18SP 实时原位观察系统，利用该装置对模具钢模拟焊接熔池慢速凝固下的柱状晶生长进行了原位跟踪观察与表征。
本次实验的试样规格为直径7毫米，厚度200微米，双面打磨单面抛光，以100℃/min 的升温速率进行加热至试样熔点，控制试样溶出一个熔池并稳定后进行慢速降温。
图1环状凝固技术示意图
a b c
d e f
g h i
图2 慢速凝固
从图2可以得出从试样边缘到熔池中心存在一个温度梯度场，即从中心到边缘温度由高变低。
正是由于这一温度场的存在使得此次模拟焊接熔池凝固实验得以实现，我们才能清楚的观察到柱状晶的真实生长过程。
实验使用的是厚度仅有200微米的薄试样，熔池周围未溶区域的拉力和熔池表面张力三者共同作用导致熔池厚度很薄，使得在凝固过程中只观察到柱状晶的横向生长，未出现纵向生长。
通过此次实验可以清楚的观察到固液界面的界面凝固现象，进一步拓展深入可以验证一些凝固模型，比如经典的CET转变、平面晶向等轴晶的转变、凝固界面失稳准则等，此熔池模型可以应用到其他合金铸造领域研究，比如包晶反应、柱状晶-枝晶转变、凝固裂纹、偏析研究、定向凝固、凝固与固态相变一体化研究等。
焊接过程中的熔池流动规律研究1. 简介焊接是将金属材料通过加热熔化并配合填充材料进行连接的一种常用工艺。
在焊接过程中，熔池的流动规律对焊接质量具有重要影响。
本文将就焊接过程中的熔池流动规律进行研究，并探讨其对焊接质量的影响。
2. 熔池流动规律2.1 表面张力和重力熔池流动主要受到两个力的作用：表面张力和重力。
表面张力使熔池呈现球形，而重力则使熔池沿着倾斜方向流动。
当焊接位置处于水平时，表面张力和重力相互平衡，熔池呈现出均匀的形状。
2.2 熔池流动方向焊接过程中，熔池流动通常分为两个方向：垂直方向和水平方向。
2.2.1 垂直方向流动垂直方向的熔池流动是由于重力的作用而产生的。
重力使熔池沿着焊接方向向下流动。
当下游熔池凝固后，上游熔池会填充进去，形成连续的熔池流动。
2.2.2 水平方向流动水平方向的熔池流动是由于表面张力的作用而产生的。
当焊接速度较慢时，熔池的表面张力会引起熔池沿着焊缝的方向流动。
这种流动可以带走焊接过程中产生的杂质和气体，从而提高焊接质量。
3. 熔池流动规律对焊接质量的影响熔池流动规律对焊接质量有着重要影响，主要体现在以下几个方面：3.1 熔池形态熔池的形态直接影响焊接的强度和密封性。
若熔池流动不稳定，则会影响焊接的强度；若熔池形态不满足要求，则可能导致焊接接头的泄漏。
3.2 熔池混合熔池的流动机制会使熔池混合，从而达到杂质分散的效果。
这对于提高焊接缺陷的控制和焊接接头的强度提供了有力支持。
3.3 清除气孔和杂质熔池流动规律的合理控制能够加速熔池中的气孔和杂质的脱离，从而改善焊接接头的品质。
4. 熔池流动的控制方法为了实现理想的焊接质量，需要对熔池流动规律进行控制。
具体的控制方法如下：4.1 控制焊接速度适当的焊接速度可以调整熔池的形态和稳定性。
过快的焊接速度容易造成焊接接头的强度低下，而过慢则容易导致熔池形态不良。
4.2 控制焊接功率焊接功率的大小直接影响到熔池的热量输入和熔化程度。
焊接熔深检测方法焊接是工程中常见的一种连接方式，而焊接熔深则是焊接质量的重要指标之一。
熔深的大小直接影响着焊接接头的强度和稳定性，因此对焊接熔深的检测十分重要。
下面将介绍几种常见的焊接熔深检测方法。
首先，常见的焊接熔深检测方法之一是利用金相显微镜。
金相显微镜是一种专门用于金相组织分析和检测的显微镜，通过金相显微镜可以清晰地观察焊缝表面的组织结构和熔深情况。
这种方法需要取下焊接接头的样品，经过打磨和腐蚀处理后，再进行金相显微镜的观察和分析，可以得到较为准确的焊接熔深数据。
其次，还可以利用超声波检测技术进行焊接熔深检测。
超声波检测技术是一种非破坏性检测方法，通过超声波的传播和反射来获取焊接接头内部的信息，包括熔深情况。
这种方法不需要取样，可以在焊接接头表面直接进行检测，具有操作简便、速度快、无损伤等优点。
另外，还可以利用X射线检测技术进行焊接熔深检测。
X射线检测技术可以穿透焊接接头，获取其内部的结构信息，包括熔深情况。
这种方法对焊接接头的材料有一定的要求，但可以实现对焊接接头的全面、快速的检测。
除了以上介绍的几种方法，还有一些其他的焊接熔深检测方法，如涂覆剥离法、电化学方法等。
这些方法各有特点，可以根据具体的焊接要求和条件选择合适的方法进行检测。
总的来说，焊接熔深的检测对于确保焊接接头质量至关重要。
选择合适的检测方法，进行准确、全面的检测，可以帮助工程人员及时发现焊接接头存在的问题，保证焊接质量，确保工程安全。
希望以上介绍的焊接熔深检测方法能够对大家有所帮助，谢谢！以上就是焊接熔深检测方法的相关内容，希望对大家有所帮助。
熔点熔速测定
熔点熔速测定是一种常见的化学实验方法，广泛应用于材料科学、化学工程、药物研发等领域。
该方法通过测定材料的熔点和熔速，来评估材料的纯度、晶体结构以及熔融性能等特征，为研究材料的性质和应用提供了重要的参考数据。
熔点测定是指在一定的温度条件下，观察样品的熔化现象，确定其熔点。
这种方法通常使用熔点仪进行测定，熔点仪是一种专门用于测定物质熔点的仪器，其工作原理是将样品加热到一定温度，观察样品熔化的变化，并记录下熔点的温度。
熔点的测定可以通过不同的方法实现，例如直接观察熔化现象、探针法、光学法等，具体的方法选择取决于样品的特性以及测量的要求。
熔速测定是指在一定的温度条件下，观察样品从固态到液态的熔化过程，确定其熔速。
熔速又被称为熔化速率，是指样品在熔化过程中单位时间内所熔化的质量或体积。
熔速的测定可以通过不同的方法实现，例如重量法、体积法、光学法等。
熔速的测定对于材料的研究具有重要的意义，可以评估材料的熔融性能、熔化过程的稳定性以及熔化的效率等特征。
熔点熔速测定在材料科学和化学工程领域中有着广泛的应用。
在材料科学中，熔点熔速测定可以用来评估材料的纯度和晶体结构，为材料的合成和应用提供参考；在化学工程中，熔点熔速测定可以用来评估化学反应过程中的熔融性能和熔化速率，为化学工艺的优化提供参考。
总之，熔点熔速测定是一种重要的化学实验方法，具有广泛的应用价值。
通过测定材料的熔点和熔速，可以评估材料的纯度、晶体结构、熔融性能和熔化速率等特征，为研究材料的性质和应用提供了重要的参考数据。

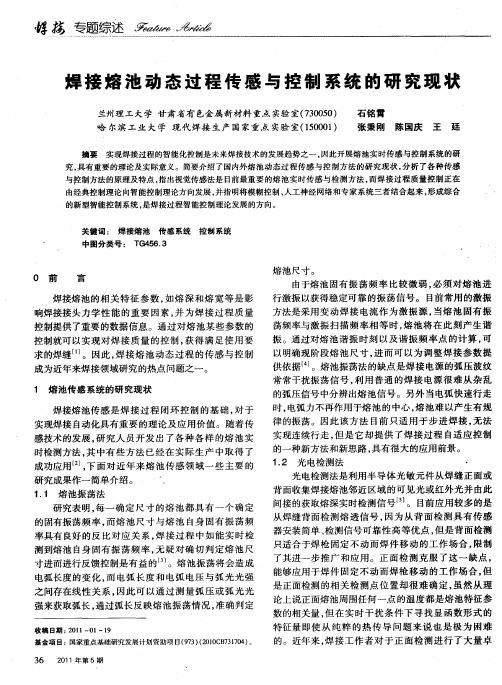

关于焊接熔池表面凝固速率测量的方法探究
摘要：随着我国经济的迅速发展，我国的工业取得了巨大的发展与进步。
而在工业生产与测量中，进行对于焊接熔池表面温度与凝固速率的测量计算是必不可少的。
目前状况下，国内对于其的测算方法基本上都是数值模拟法。
这一方法主要是通过分析测算出相应的值，然而，在实际的情况中，往往出现选择的数学模型与实际的过程不完全符合，有事甚至差距过大。
这样一来，其准确性就会大打折扣。
我们研究的课题是：焊接熔池表面凝固速率测量的新方法分析。
为了完成我们的课题研究，我们组织设计了一项工艺，可以进行低糖钢的激光点焊，可以较为清晰的显示出液态的熔池回缩凝固的整个过程。
凭借这一设计，我们开展对于焊接熔池表面温度与凝固速率的测量计算以及相应的分析。
对于其表面温度的测量，主要运用的是红外辐射测温法。
而对于熔池表面的速率测量，主要是先对信息进行相应的提取与采集，抓住其特征，进行对于凝固速率的推算。
然后进一步的进行工艺实验，验证熔池表面凝固速率与直径之间的相应关系。
关键词：焊接熔池表面温度凝固速率红外测温法低碳钢
1、红外线测温法
由于传统的数值模拟法存在一定的弊端，这一方法主要是通过分析测算出相应的值，然而，在实际的情况中，往往出现选择的数学模型与实际的过程不完全符合，有事甚至差距过大。
因此，在我们的课题研究中，所采用的方法是红外线测温法。
1.1红外测温原理
运用红外线进行温度的测量，是一种非接触测量方法，也就是说测温的对象不会接触到测温的元件，其主要是通过热辐射来进行对于温度的测量的。
要想正确而有效的使用红外测温仪，就必须先对红外测温仪进行一定程度上的了解。
主要了解其工作的原理、相应的技术指标、进行工作时所需要的环境以及条件以及对其的操作以及维修。
红外测温仪的构成其实并不复杂，它主要是由几大部分组成的，分别是光学系统、光电探测器、信号放大器以及信号的处理、显示输出。
各个部分有着不同的分工，进行着不同的工作。
光学系统的主要作用是进行对于相应的红外辐射能量的聚集，而红外测温仪的光学零件以及其放置的位置决定了其视场是否广泛。
当光学系统进行了一定程度上的红外能量聚集时，就会发生相应的能量转换，主要是红外能量转换成了电信号。
而这一信号，就是好温度值的来源，这一信号经过红外测温仪内部的放大器以及相应的信号处理电路的处理，并进行了算法运算以及校正后，就会转化成相应的温度值。
而红外测温仪的使用环境也需要进行考虑，因为温度、污染等都有可能对其正常工作进行一定的干扰，这样就会影响到所测值的精确性。
当物体处于稳定在绝对零度以上的状态时，内部相应的带电粒子发生运动，这样一来，就会向外部发射出能量，而这种能量的发射是以波长各不相同的电磁波形式进行的。
波长一共涉及了三个光区，分别是紫外光区、可见光区以及红外光区。
然而，其大部分还是处于红外光区内。
根据相关的研究表明，物体相应的红外辐射的波长分布与物体表面温度关系密切。
根据这一信息，我们只需要对红外线能量进行捕捉测量，就可以准确地测算出物体的表面温度。
1.2对于材料发射率的标定
关于材料的发射率，它与多个因素存在着密切的联系，主要是与物体的表面
状态以及物体的材质有较大程度上的关联。
一般情况下，对于相关材料发射率的测定，所采用的方法是黑体炉标定法。
具体的操作过程是这样的：首先在板的背面装置热电偶，对于热电偶的放置位置也是有一定的讲究的，它要求与红外测温仪的所测定的区域的中心位置重叠在一起。
进行完这一步工作后，接下来就是进行正面的电弧加热，通过所放置的热电偶与红外测温仪同时进行对于板的背面温度的采集，以此来改变红外测温仪所设定的发射率，并使得两者之间所采集的温度达到一致。
在这种情况下，因为热电偶所采集的温度与相关材料的发射率是没有关系的，所以当两条曲线趋于一致的时候，所设置的相关材料的发射率也就是材料真实的发射率。
2、熔池凝固速率的相关测量方法
对于熔池凝固速率的测量，我们首先呢需要了解一个情况：当红外测温仪所指定的区域中的液态金属开始发生凝固，但所设定的发射率并没有及时的进行改变，这样一来，红外测温仪所输出的温度将会出现一定程度上的偏差，与实际情况不符。
对此情况，我们可以进行对于相应的温度曲线中的相关转变点进行提取与分析，以此来得到相应区域内的金属进行凝固是所需要的时间。
我们先进行一个假设，设红外测温仪在对于温度的测量这一过程中所设定的发射率保持着液态发射率0.40，那么对于红外测温仪的输出温度就是：描述：上述式子中T0表示红外测温仪的输出温度；T表示的是实际温度。
一般情况下，熔池在发生凝固的物理变化时，实际温度T应该是呈现单调递减的趋势。
所以当红外测温仪所指定的区域内的相关金属开始凝固的时候，测温仪所输出的温度T0就会产生一定的偏差，甚至会出现上升的趋势。
而这是S2的增加速率来进行决定的。
而当红外测温仪所指定的区域内的金属完全进行凝固的时候，输出温度T0就会呈现单调下降的趋势。
在测量的过程中，我们发现相关材料的熔点周围，我们所测定分析的红外测温曲线图出现了一个相对稳定的区域，而在这之后红外测温曲线都比热电偶测温曲线的位置高。
对此，我们进行相关的假设，假设运用热电偶所测定的温度值就是熔池表面的实际温度值，这样一来，红外测温仪所输出的相应温度曲线就会符合上述多推导的结果了。
我们对于这一特点进行有效的利用，就可以对红外测温仪所指定的区域内的金属从液态转化为固态所需要的时间进行精确的计算。
3、熔池凝固速率的测量结果
我们首先对相关数值进行整理，当热输入较大的时候，我们所获得的相关的焊点表面熔池的半径是2.85mm；而当热输入较小的时候，焊点表面熔池的半径是2.40mm。
然后我们对熔池的最大半径处进行凝固变化时所需要的时间进行定义，定义为0ms，而我们测定的熔池的中心区域的金属发生凝固变化所消耗的时间为623ms，其平均的凝固速率就是4.6mm/s。
通过对其的探究分析可以知道，熔池表面各个位置的凝固速率是存在着较大差异的。
一般来说，存在着这样的一个规律：以熔池的中心位置为原点，随着逐渐的向外扩散，其凝固速率是由慢变快的。
我们对在不同条件下进行热输入时所测定的结果进行比较，发现当熔池的热输入发生一定程度上的降低时，熔池所在中心位置的凝固时间就会缩减。
然而在这一过程中，熔池表面的直径大小也在进行一定程度上的缩减，因此从总体上来看，其平均速率是不会发生太大的变化的。
4、熔池的中心速率与焊点背面直径的相关关系
一般情况下，在实际的操作中，保护气流量、光斑直径和相应的焊前对其表面进行的处理等因素都会对焊点表面的直径造成一定程度上的影响，这样一来，
就很容易导致焊点表面的直径值发生变化。
所以我们选用焊点背面的直径进行测定，这样一来，就能在很大程度上提高准确性，以便很好的反映出相关的热输入的变化。
经过的研究分析，我们发现：当凝固速率增加时，焊点背面的直径随着其增加而下降，两者之间保持了相对的线性关系，表面直径不能造成对这一线性关系的影响。
所以，我们将测温的位置选择在熔池的中心区域，就可以很大程度上防止焊点表面的直径变化对其造成干扰，这样一来，就可以较为准确而有效的对相关热输入的变化进行判断分析。
5、结语
在工业生产与测量中，进行对于焊接熔池表面温度与凝固速率的测量计算是必不可少的。
目前状况下，国内对于其的测算方法基本上都是数值模拟法。
这一方法主要是通过分析测算出相应的值，然而，在实际的情况中，往往出现选择的数学模型与实际的过程不完全符合，有事甚至差距过大。
这样一来，其准确性就会大打折扣。
我们研究的课题是：焊接熔池表面凝固速率测量的新方法分析。
为了完成我们的课题研究，我们组织设计了一项工艺，可以进行低糖钢的激光点焊，可以较为清晰的显示出液态的熔池回缩凝固的整个过程。
凭借这一设计，我们开展对于焊接熔池表面温度与凝固速率的测量计算以及相应的分析。
对于其表面温度的测量，主要运用的是红外辐射测温法。
而对于熔池表面的速率测量，主要是先对信息进行相应的提取与采集，抓住其特征，进行对于凝固速率的推算。
然后进一步的进行工艺实验，验证熔池表面凝固速率与直径之间的相应关系。
我们所测定分析的红外测温曲线图出现了一个相对稳定的区域，而在这之后红外测温曲线都比热电偶测温曲线的位置高。
对此，我们进行相关的假设，假设运用热电偶所测定的温度值就是熔池表面的实际温度值，这样一来，红外测温仪所输出的相应温度曲线就会符合上述多推导的结果了。
我们对于这一特点进行有效的利用，就可以对红外测温仪所指定的区域内的金属从液态转转化为固态所需要的时间进行精确的计算。
一般来说，存在着这样的一个规律：以熔池的中心位置为原点，随着逐渐的向外扩散，其凝固速率是由慢变快的。
参考文献
[1] 李云红,孙晓刚,原桂彬.光学精密工程.2007,15:1336.
[2]崔志尚.温度计量与测试.北京:中国计量出版社,1998:163.。
