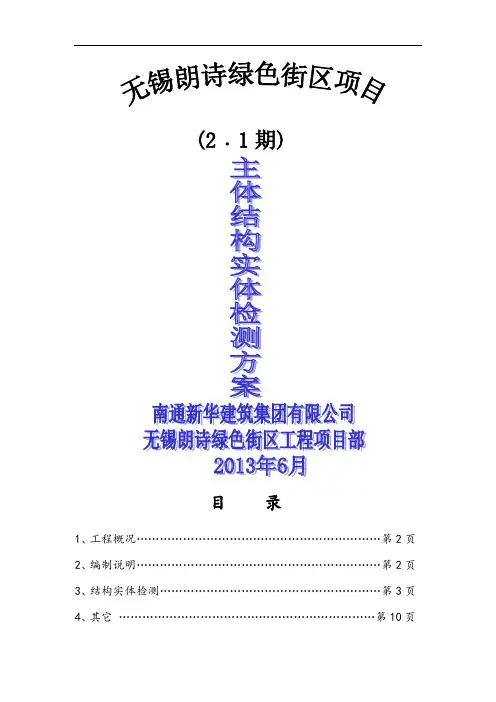

结构实体检测方案 The latest revision on November 22, 2020
目录
1.工程概况
本工程为二层，无地下室。总高度为8.7米。基础形式为柱下混凝土独立基础。
建筑分类等级
2.编制依据
《建筑工程施工质量验收统一标准》（GB50300-2013）
《混凝土结构工程质量验收规范》(GB50204-2015)
《混凝土强度检验评定标准》（GB50107-2010）
《回弹法检测混凝土抗压强度技术规程》(JGJ/T23-2011)
《混凝土质量控制标准》（GB50164-2011）
3.结构实体检测
对涉及混凝土结构安全的重要部位应进行结构实体检测。结构实体检测应在监理工程师（建设单位项目专业负责人）见证下，由施工单位组织实施，承担结构实体检验的实验室应具有相应的资质。
结构实体检验的内容应包括：混凝土强度（同条件试块强度、回弹强度）、钢筋保护层厚度、结构实测实量。
3.1结构实体混凝土回填法强度检验
同一混凝土强度等级的柱、梁、板，抽取构件最小数量应符合下表规定，并应均匀分布；
每个构件应按现行行业标准《回弹法检测混凝土抗压强度技术规程》对单个构件检测选取不少于5个测区进行回弹，楼板构件的回弹应在板底进行。
3.2结构实体钢筋保护层厚度检验
钢筋保护层厚度检验的结构部位和构件数量，应符合下列要求：
钢筋保护层厚度检验的结构部位，应由监理、施工等各方根据结构构件的重要性共同选定；
对悬挑构件之外的梁类、板类构件，应各抽取构件数量的2％且不少于5个构件进行检验；
对悬挑梁，应抽取构件数量的5%且不少于10个构件进行检验；当悬挑梁数量少于10个时，应全数检验；
对悬挑板，应抽取构件数量的10%且不少于20个构件进行检验；当悬挑板数量少于20个时，应全数检验。
梁类构件应对全部纵向受力钢筋的保护层厚度进行检验；板类构件应抽取不少于6根纵向受力钢筋的保护层厚度进行检验。
本工程钢筋保护层厚度的检验采取非破损的方法。当采用非破损方法检验时，所使用的检测仪器应经过检验，检测操作应符合相应规程的规定。
钢筋保护层厚度检验的检验误差不应大于1mm。
钢筋保护层厚度检验时，纵向受力钢筋保护层厚度的允许偏差，对梁类构件为＋10m,－7mm；对板类构件为＋8mm，－5mm。
对梁类、板类构件纵向受力钢筋的保护层厚度应分别进行验收。
结构实体钢筋保护层厚度验收合格应符合下列规定：
当全部钢筋保护层厚度验收的合格点率为90％及以上，钢筋保护层厚度的检验结果应判为合格；
当全部钢筋保护层厚度验收的合格点率小于90％但不小于80%，可再抽取相同数量的构件进行检验；当按两次抽样总和计算的合格率为90％及以上时，钢筋保护层厚度的检验结果仍应判为合格；
每次抽样检验结果中不合格点的最大偏差不应大于规定允许偏差的1.5倍。
3.3结构实体位置与尺寸偏差检验
表3.3.1 现浇结构位置、尺寸允许偏差及检验方法
1、梁、柱应抽取构件数量的1%，且不应少于3个构件；
2、墙、板应按有代表性的自然间抽取1%，且不少于3间；
3、层高应按有代表性的自然间抽取1%，且不少于3间。
表3.3.2 结构实体位置与尺寸偏差检验项目及检验方法
当检验项目的和各路小于80%但不小于70%时，可再抽取相同数量的构件进行检验；当按两次抽样总和计算的合格率为80%及以上时，仍可判为合格。
