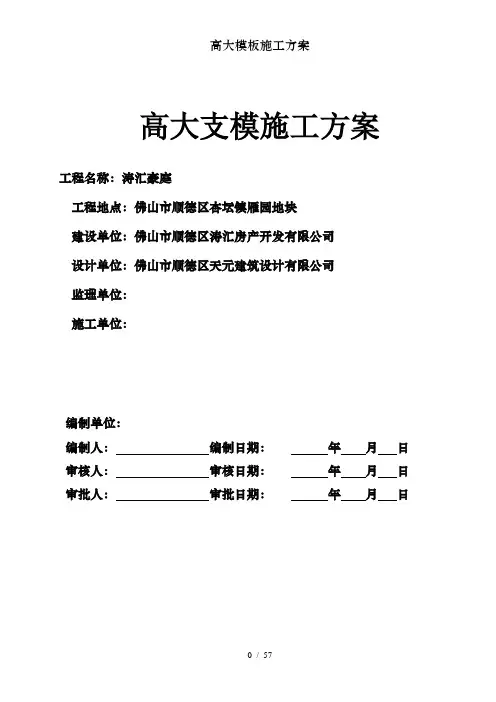

高大支模施工方案工程名称：涛汇豪庭工程地点：佛山市顺德区杏坛镇雁园地块建设单位：佛山市顺德区涛汇房产开发有限公司设计单位：佛山市顺德区天元建筑设计有限公司监理单位：施工单位：编制单位：编制人：编制日期：年月日审核人：审核日期：年月日审批人：审批日期：年月日目录第一章工程概况 (2)第二章编制及计算依据 (2)第三章支模方法选择及组织管理 (3)第四章施工进度及劳动力、施工器具配置 (6)第五章梁板模板支架的具体搭设方法及安全构造做法 (7)第六章模板安装 (10)第七章模板拆除要求 (11)第八章模板质量技术措施 (12)第九章安全施工措施、对浇筑混凝土的要求、混凝土浇筑过程的监测 (14)第十章高大支模事故应急救援预案 (15)第十一章计算书 (21)第十二章附图 (54)第一章工程概况（一）工程基本情况本工程含一层地下室，地上有共6栋均为18层的高层建筑（分别为1栋、2栋、3栋、4栋、5栋、6栋）及别墅区。

为钢筋混凝土框架剪力墙结构。

地下室层高为3.4m。

1栋及2栋首层层高为5.25m，二层及以上均为3.15m。

3栋、4栋、5栋及6栋首层层高为4.8m，二层层高为4.4m，三层及以上均为3.10m。

本工程塔楼首层地面标高为▽±0.000，室外花园（地下室顶板）地面标高为▽-1.450。

裙楼2层，其天面标高为▽9.20m。

地下室顶板厚度为180mm。

（二）本工程高大模板的有关情况：1、地下室顶板有柱帽，柱帽厚度为900mm，长×宽有3500×3500mm、3000×3000mm等，周边楼板厚度为340mm；支模高度为4m，支撑于地下室底板，底板厚度为400mm；2、地下室顶板，支模高度高4.0m，超大梁断面有600×1000、550×1500、550×1600、700×900、500×1200、500×1500、450×1200、400×1500、400×2000等，支撑于地下室顶板上；第二章编制及计算依据1、本工程建筑界结构施工设计图纸；2、依据本工程施工组织设计；3、主要规程和规范4、其它相关文件第三章支模方法选择及组织管理（一）、总体筹划、支模方法选择本工程考虑到工期、质量、安全和合同要求，故在选择方案时，应充分考虑以下几点：1、架体的结构设计，力求做到结构要安全可靠，造价经济合理。

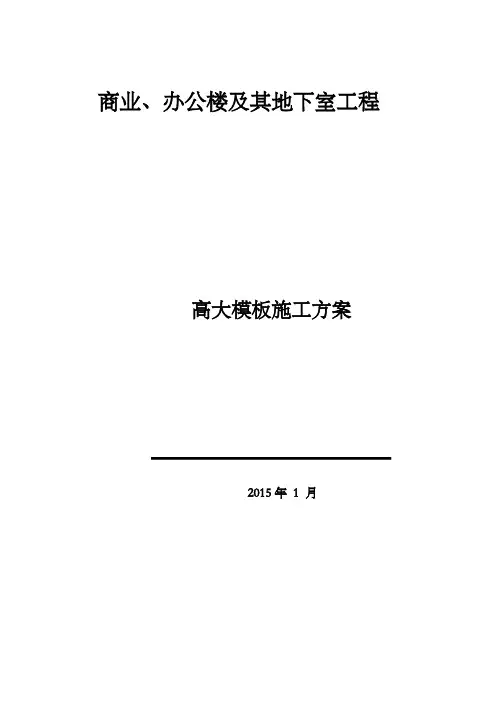

商业、办公楼及其地下室工程高大模板施工方案2015年1 月目录第一章编制说明及编制依据 (1)1.1编制说明 (1)1.2编制依据 (1)第二章工程概况 (1)2.1工程概况 (1)2.2高大模板区域 (1)第三章支撑系统设计 (2)3.1支撑系统选型、选材 (2)3.2支撑系统构造设计 (2)第四章施工部署 (3)4.1项目组织机构 (3)4.2施工准备 (3)第五章高支模施工 (4)5.1施工顺序 (4)5.2支撑系统安装 (4)5.3验收及拆除的批准程序 (6)5.4砼浇筑 (6)5.5支撑系统拆除 (7)第六章施工安全管理 (8)6.1施工安全管理机构 (8)6.2施工安全管理措施 (8)第七章质量保证措施 (10)7.1质量控制管理流程 (10)7.2质量管理制度 (10)7.3保证工程质量的技术措施 (13)第八章监测措施 (14)第九章应急预案 (16)9.1应急领导机构 (16)9.2 高支模失稳的应急措施 (16)9.3高支模坍塌的应急措施 (17)9.4 应急过程中防止二次伤害的措施 (19)9.5心理辅导与人体工效 (20)第十章扣件式钢管架计算书 (20)10.1 JZL300×1000模板支撑计算书 (20)10.2 KL600×1000mm模板计算书 (31)10.3 板模板计算书（120mm） (42)第十一章附图 (49)第一章编制说明及编制依据1.1编制说明为了保证主体结构施工作业正常进行，特编制此方案指导现场施工。

本方案如与工程进度和实际情况相矛盾，应及时补充或修改。

1.2编制依据1、《混凝土结构工程施工质量验收规范》GB50204-2002（2011年版）；2、《建筑施工计算手册》；3、《建筑施工扣件式钢管架安全技术规范》JGJ162-2008；4、品茗施工计算软件。

5．《建筑工程施工质量验收统一标准》（GB50300-2013）；6．《工程施工图纸》；第二章工程概况2.1工程概况1.工程总体概况2.本施工方案编制范围的主要概况本方案主要针对支撑高度超过8m区域编制。
