2020年苏科版八年级物理上学期第四章 光的折射 透镜 单元测试卷及答案

第四章 光的折射 透镜 单元测试卷(时间：90分钟 满分：100分) 一、选择题（每小题只有一个选项符合题意，每小题3分，共36分）1．下列现象与彩虹的形成原因相同的是2．关于生活中的光现象，下列说法正确的是A ．凸透镜成实像时对光线有会聚作用，成虚像时对光线有发散作用B ．平面镜成像时，物体与平面镜距离越远，所成的虚像越小C ．眼睛近视了看不清书本上的字，应该配戴用凸透镜做成的眼镜，可以起到放大作用D ．因为光的折射，我们观察到日出的时刻会比实际日出时间早3．蝴蝶研究专家章丽晖在茅山首次发现国家二级保护动物—中华虎凤蝶．他先用相机拍摄了蝴蝶休憩的照片甲，为了拍摄照片乙，应A ．相机适当靠近蝴蝶，镜头略向外伸B ．相机适当靠近蝴蝶，镜头略向内缩C ．相机适当远离蝴蝶，镜头略向外伸D ．相机适当远离蝴蝶，镜头略向内缩4．如图所示，使用于机摄像头扫描二维码时，成缩小的实像。

下列仪器成像特点与其相同的是A ．放大镜B ．照相机C ．投影仪D ．显微镜5．为了保证行车安全，汽车中安装了多个光学仪器，下面说法中错误的是A ．车头灯照明利用了凹面镜反射原理B ．夜间行驶时车内不开灯是防止车内物品在前挡风玻璃上成像影响安全行驶A B C DC ．后视镜利用了凸面镜对光线的发散和成正立、缩小、实像的特点D ．行车记录仪相当于一台数码相机，其摄像头相当于一个凸透镜6．下列关于光现象的描述正确的A ．人佩戴的凹透镜可以矫正远视眼B ．验钞机利用红外线辨别钞票的真伪C ．游泳池注水后，由于光的折射看上去好像变浅了D ．共享单车的尾灯是靠光的折射来引起后方车辆司机注意的7．如图所示的四个情景中，成实像的是8．以下描述符合实际的是A ．投影仪能使物体在屏幕上成正立、放大的虚像B ．人离平面镜越远，他在平面镜中的像就越小C ．“潭清疑水浅”的现象属于光的折射D ．凹透镜只对平行于主光轴的光具有发散作用9．下列关于凸透镜应用的说法，正确的是A ．近视眼需要佩戴凸透镜来矫正B ．放大镜成正立、放大的实像C ．用手机扫描二维码时，应使二维码位于手机镜头一倍焦距之内D ．要使投影仪成像变大，应使投影仪远离屏幕，同时使镜头靠近投影片10．关于凸透镜的应用，下列说法正确的是A ．凸透镜成的像都是实像B ．照相时，景物在镜头二倍焦距以内C ．投影仪中的投影片放在镜头二倍焦距以外D ．远视眼镜利用了凸透镜对光的会聚作用11．如图所示，小刚在做探究凸透镜成像规律的实验时，将焦距为10cm 的薄凸透镜固定在光具座上50cm 刻度线处，将点燃的蜡烛放置在光具座上35cm 刻度线处，移动光屏至80cm 刻度线处，在光屏上得到烛焰清晰的像，以下说法正确的是A ．鸟的“倒影”B ．照相机胶片上的像C ．人看到水里的鱼D ．放大镜看到蚂蚁A．此时光屏上成倒立缩小的实像B．此成像原理可以应用在放大镜上C．保持凸透镜位置不变，将蜡烛向左移动，光屏也要向左移动才能在光屏上得到一个清晰的像D．保持蜡烛和光屏的位置不变，将凸透镜在蜡烛与光屏之间移动，不可能再次在光屏上成清晰的像12．在“探究凸透镜成像的规律”时，将点燃的蜡烛放在距凸透镜30cm处，在透镜另一侧距离透镜16cm处的光屏上得到烛焰清晰的像。

第四章综合测试一、单选题1.将凸透镜正对太阳光，其下方的纸上呈现一个光斑，这时光斑到凸透镜的距离为L，若凸透镜远离纸的过程中光斑先变小再变大，该凸透镜的焦距（）A.一定小于LB.一定等于LC.一定大于LD.可能小于L，也可能大于L2.如图所示，是一束光通过透镜的光路，其中正确的是（）A.B.C.D.3.如图所示是一块内部有凹形空气泡的玻璃砖，让一束平行光穿过玻璃砖，则这束光（）A.将会会聚B.将会发散C.方向不改变D.无法确定4.如图所示，下列对光现象的分析，正确的是（）A.甲，教室里的投影仪成正立放大的实像，是凸透镜成像规律的应用B.乙，近处的物体成像在视网膜后，这种情况应该使用凹透镜来矫正C.丙，能同时看到昆虫背部和腹部的观察箱，是平面镜成像原理的应用D.丁，缓慢向杯中加水，原本看不见的硬币重新出现，是光的反射现象5.王有同学想制作一个平行光源，班里的同学提出了以下的做法，你认为可行的是（）A.选用凸透镜并把灯泡放在凸透镜的焦点上B.选用凹透镜把灯泡放在焦点上C.选用凸透镜并把灯泡放在离凸透镜的焦点比较近的地方D.选用凹透镜并把灯泡放在凸透镜的焦点上6.关于透镜，下列说法中正确的是（）A.凸透镜和凹透镜都有焦点B.光线通过凸透镜一定会聚于一点C.光线通过凹透镜一定不能相交D.凸透镜只对平行光有会聚作用7.如图所示，一束光线射向O处的光学元件后会聚于主光轴上的S点，去掉光学元件后会聚于S点，则该1光学元件一定是（）A.凸透镜B.凹透镜C.凸面镜D.凹面镜8.以下光学仪器或元件中，对光起发散作用的是（）A.潜望镜B.平面镜C.凸透镜D.凹透镜9.一束光线经过凸透镜后（）A.一定是平行光B.一定是会聚光束C.不可能是发散光束D.一定比原来的光束会聚一些10.下列能使光线会聚的镜是（）A.平面镜B.凸透镜C.凹透镜D.凸面镜11.下列作图中不正确的是（）A.B.C.D.12.关于凹透镜对光线的发散作用，下列说法中正确的是（）A.凹透镜对光的发散作用使得所有经过凹透镜的光都不能会聚在一点上B.凹透镜是对平行主光轴的光起发散作用C.凹透镜折射后的光线都会原来更散一些D.原来会聚的光线经凹透镜折射后，一定不能会聚了二、填空题13.一些人看不见的光、听不到的声音在生活中有广泛的应用，如电视机的遥控器是利用________工作的，声呐是利用________工作的。

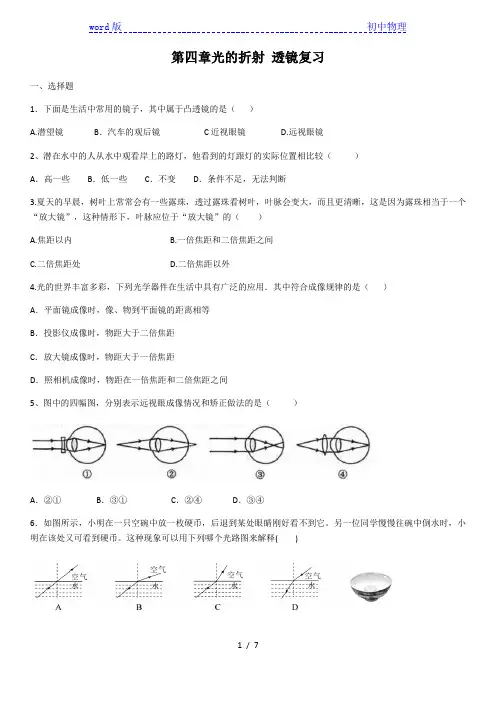

第四章光的折射透镜复习一、选择题1．下面是生活中常用的镜子，其中属于凸透镜的是（）A.潜望镜B．汽车的观后镜C近视眼镜 D.远视眼镜2、潜在水中的人从水中观看岸上的路灯，他看到的灯跟灯的实际位置相比较（）A．高一些B．低一些C．不变D．条件不足，无法判断3.夏天的早晨，树叶上常常会有一些露珠，透过露珠看树叶，叶脉会变大，而且更清晰，这是因为露珠相当于一个“放大镜”，这种情形下，叶脉应位于“放大镜”的（）A.焦距以内B.一倍焦距和二倍焦距之间C.二倍焦距处D.二倍焦距以外4.光的世界丰富多彩，下列光学器件在生活中具有广泛的应用．其中符合成像规律的是（）A．平面镜成像时，像、物到平面镜的距离相等B．投影仪成像时，物距大于二倍焦距C．放大镜成像时，物距大于一倍焦距D．照相机成像时，物距在一倍焦距和二倍焦距之间5、图中的四幅图，分别表示远视眼成像情况和矫正做法的是（）A．②①B．③①C．②④D．③④6．如图所示，小明在一只空碗中放一枚硬币，后退到某处眼睛刚好看不到它。

另一位同学慢慢往碗中倒水时，小明在该处又可看到硬币。

这种现象可以用下列哪个光路图来解释()7.王奶奶喜欢用放大镜看报，为了看到更大更清晰的字，她常常（）A.报纸与放大镜不动，眼睛离报远一些B.报纸与眼睛不动，放大镜离报稍远一些C.报纸与放大镜不动，眼睛离报近一些D.报纸与眼睛不动，放大镜离报稍近一些8、陶瓷茶杯底部放有一枚硬币，人移动到某一位置时看不见硬币(如图甲)，往茶杯中倒人一些水后，又能够看见硬币了(如图乙)。

造成“看不见”和“又看见了”的原因分别是（）A．光的直线传播和光的折射B．光的直线传播和光的反射C．光的反射和光的折射D．光的反射和光的直线传播9、某校新建成一个喷水池，在池底的中央安装一只射灯．池内无水时，射灯发出的一束光照在池壁上，在S 点形成一个亮斑，如图所示．现往池内注水，水面升至 a 位置时，站在池旁的人看到亮斑的位置在P 点；如果水面升至b 位置时，人看到亮斑的位置在Q 点，则（）A.P 点在S 点的下方，Q 点在S 点的上方B.P 点在S 点的上方，Q 点在S 点的下方C.P 点在S 点的上方，Q 点在S 点的上方D.P 点在S 点的下方，Q 点在S 点的下方10、如图所示蜡烛在光屏上成清晰缩小的像。

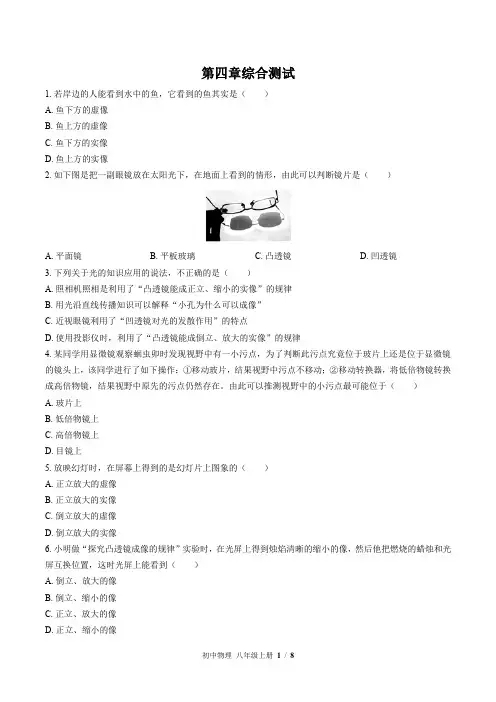

第四章综合测试1.若岸边的人能看到水中的鱼，它看到的鱼其实是（）A.鱼下方的虚像B.鱼上方的虚像C.鱼下方的实像D.鱼上方的实像2.如下图是把一副眼镜放在太阳光下，在地面上看到的情形，由此可以判断镜片是（）A.平面镜B.平板玻璃C.凸透镜D.凹透镜3.下列关于光的知识应用的说法，不正确的是（）A.照相机照相是利用了“凸透镜能成正立、缩小的实像”的规律B.用光沿直线传播知识可以解释“小孔为什么可以成像”C.近视眼镜利用了“凹透镜对光的发散作用”的特点D.使用投影仪时，利用了“凸透镜能成倒立、放大的实像”的规律4.某同学用显微镜观察蛔虫卯时发现视野中有一小污点，为了判断此污点究竟位于玻片上还是位于显微镜的镜头上，该同学进行了如下操作：①移动玻片，结果视野中污点不移动；②移动转换器，将低倍物镜转换成高倍物镜，结果视野中原先的污点仍然存在。

由此可以推测视野中的小污点最可能位于（）A.玻片上B.低倍物镜上C.高倍物镜上D.目镜上5.放映幻灯时，在屏幕上得到的是幻灯片上图象的（）A.正立放大的虚像B.正立放大的实像C.倒立放大的虚像D.倒立放大的实像6.小明做“探究凸透镜成像的规律”实验时，在光屏上得到烛焰清晰的缩小的像，然后他把燃烧的蜡烛和光屏互换位置，这时光屏上能看到（）A.倒立、放大的像B.倒立、缩小的像C.正立、放大的像D.正立、缩小的像7.图中，N是一个水平放置的长方形暗盒，盒内有水平向右的平行光，P为暗盒右侧平面上的一个圆孔，M 是一个与暗盒右侧平面平行的相间一定距离的光斑。

若从外径与圆孔P相同的厚平板玻璃、凸透镜、凹透镜这三个光学器件中取一个嵌入圆P中，发现在光屏上重新呈现一个比圆孔P大的圆形光斑，则嵌入圆孔P的那个光学器件（）A.只能是凹透镜B.只可能是凹透镜或厚平板玻璃C.只可能是凹透镜或是凸透镜D.凹透镜、凸透镜、厚平板玻璃都有可能8.光斜射到放在空气中的玻璃砖上，在上、下两个相互平行的表面发生折射，下列关于光传播的四张光路图A，B，C，D中正确的是（）A.B.C.D.9.两束光线通过凸透镜后：（）A.一定相交于一点B.一定会聚于焦点C.一定靠拢但不一定相交D.一定发散10.小张通过放大镜观察到了如图所示的现象，说明所观察的字在放大镜的（）A.二倍焦距以外B.二倍焦距处C.焦距和二倍焦距之间D.焦距以内11.如图所示，一束光从空气斜射到玻璃表面，下列光路图中正确的是（）A.B.C.D.12.下列物体没有用到凸透镜的是（）A.望远镜B.照相机C.显微镜D.近视镜13.在探究凸透镜成像规律的实验中，凸透镜的焦距为10cm，实验要求将光具座上烛焰中心、凸透镜光心、光屏中心调整到同一高度，其目的是________。

八年级物理上册第四章光的折射透镜单元测试考试时间：90分钟；命题人：物理教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。

第I卷（选择题 15分）一、单选题（5小题，每小题3分，共计15分）1、下列现象中属于光的直线传播的是（）A．猫在镜中的像B．水中的筷子弯折C．水杯的影子D．手机相机拍照2、下列属于光的反射现象的是（）A．旗杆在太阳下的影子B．雨后的彩虹C．海市蜃楼D．水塘边树的倒影3、有了光，自然界才绚丽多彩。

下列有关光的说法中正确的是（）A．光在真空中传播速度为3.6×108m/sB．光从空气进人水中，传播方向一定发生改变C．电影屏幕选用粗糖的布料，目的是避免光发生漫反射D．—束光与镜面成30°角照射到平面镜上，其反射角是60°4、如图关于透镜的应用，下列说法中正确的是（）A．凹透镜可以矫正远视眼B．凸透镜可以矫正近视眼C．显做镜的目镜成正立放大的虚像D．望远镜的目镜成正立放大的实像5、小晨在做探究凸透镜成像规律的实验，如图所示，F点为一倍焦距处，H点为二倍焦距处。

下列说法错误．．的是（）A．为使像成在光屏的中央，应将蜡烛向上移动B．烛焰位于A点时，成放大的实像C．烛焰位于B点时，光屏承接不到像D．烛焰从A点移到B点的过程中时，光屏上始终出现放大的像第Ⅱ卷（非选择题 85分）二、填空题（5小题，每小题4分，共计20分）1、如图所示，电子蜡烛的“烛焰”通过凸透镜在光屏上成一个清晰___________立的实像。

利用这一成像规律可制成___________（选填“照相机”、“投影仪”或“放大镜”），若保持蜡烛和光屏的位置不变，仅将凸透镜更换成另一个焦距相同、尺寸更大的凸透镜，此时光屏上像的大小与原来的像对比应___________（选填“变大”“变小”或“不变”）。

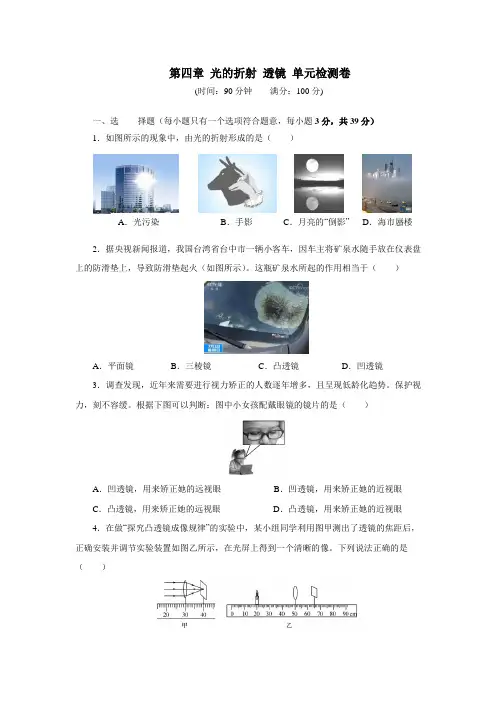

第四章光的折射透镜单元检测卷(时间：90分钟满分：100分)一、选择题（每小题只有一个选项符合题意，每小题3分，共39分）1．如图所示的现象中，由光的折射形成的是（）2．据央视新闻报道，我国台湾省台中市一辆小客车，因车主将矿泉水随手放在仪表盘上的防滑垫上，导致防滑垫起火（如图所示）。

这瓶矿泉水所起的作用相当于（）A．平面镜B．三棱镜C．凸透镜D．凹透镜3．调查发现，近年来需要进行视力矫正的人数逐年增多，且呈现低龄化趋势。

保护视力，刻不容缓。

根据下图可以判断：图中小女孩配戴眼镜的镜片的是（）A．凹透镜，用来矫正她的远视眼B．凹透镜，用来矫正她的近视眼C．凸透镜，用来矫正她的远视眼D．凸透镜，用来矫正她的近视眼4．在做“探究凸透镜成像规律”的实验中，某小组同学利用图甲测出了透镜的焦距后，正确安装并调节实验装置如图乙所示，在光屏上得到一个清晰的像。

下列说法正确的是（）A．光污染B．手影C．月亮的“倒影”D．海市蜃楼A．由甲图可知该透镜焦距为40cmB．乙图中成的是倒立放大的实像，符合放大镜的成像原理C．在乙图中保持凸透镜的位置不变，将蜡烛与光屏的位置互换，则成像情况符合投影仪的原理D．如果在烛焰与透镜之间放置一近视眼镜的镜片，则将光屏适当左移可得一个清晰的像5．购物支付已进入“刷脸”时代,如图5,消费者结账时只需面对摄像头(相当于个凸透镜),经系统自动拍照、扫描等,确认相关信息后,即可迅速完成交易。

下列有关说法正确的是（）A．光经过摄像头成像利用的是光的反射B．摄像头成像特点与投影仪相同C．“刷脸”时,面部应位于摄像头两倍焦距之外D．“刷脸”时,面部经摄像头成正立缩小的实像6．用激光笔沿图中所示的PO方向照射，一定能照射到尚未移动的小鱼或小鸟的是（）7．将一个凸透镜正对太阳，在距凸透镜20cm处得到一个最小、最亮的光斑．将一个物体放在此透镜前40cm处，则可在凸透镜的另一侧得到一个（）A．倒立、放大的实像B．倒立、缩小的实像C．倒立、等大的实像D．正立、放大的虚像8．在“探究凸透镜成像的规律”实验中，实验桌上有光具座、蜡烛、光屏、焦距分别为15cm 和20cm 的凸透镜L1和L2等器材，小明先将蜡烛、凸透镜、光屏正确安放在光具座上，如图所示。

八年级物理(上)第四章【光的折射透镜】单元测试卷（时间90分钟，满分100分）一、选择题(每题3分，共30分)1．如图所示，OA是一条折射光线，若OA与水面夹角为50°．关于入射角α、折射角β大小的判断正确的是( )A．α>40°，β=50°B．α>40°，β=40°C．α<40°，β=50°D．α<40°，β=40°2．以下属于光的折射现象的是( )(1)斜插入水中的筷子，从水面上看，水下部分向上弯折了；(2)海市蜃楼现象；(3)在太阳光照射下树木出现影子；(4)平静的水面映出岸上的景物．A．(1)(3) B．(1)(4) C．(1)(2) D．(2)(4)3．如图所示的是光线通过透镜的光路图，其中正确的是( )4．一凸透镜的焦距是8 cm，当物体距焦点5 cm时，则物体的成像情况是( ) A．一定成放大的实像B．一定成放大的虚像C．可能成放大的实像，也可能成放大的虚像D．一定能用光屏接收到5．两个完全相同的凸透镜L1、L2如下图所示放置，其中AO1=O1B=BO2，过A点的一条光线经L1折射后按如图所示的方向到达L2，则关于该光线再经L2折射后的去向，以下判断正确的是( )A．过L2的二倍焦距点B．过L2的焦点C．平行于L2的主光轴D．过L2的二倍焦距以外的点6．某班同学在“探究凸透镜成像规律”的实验中，记录并绘制了物体到凸透镜的距离“跟像到凸透镜的距离v之间的关系图象，如图所示．下列判断正确的是( )A．该凸透镜的焦距是20 cmB．当u=15 cm时，在光屏上能得到一个缩小的像C ．当u=25 cm 时成放大的像，投影仪就是根据这一原理制成的D ．把物体从距凸透镜10 cm 处移动到30 cm 处的过程中，像逐渐变小7．小星同学利用太阳光测量凸透镜的焦距，方法如右图所示．实验中他让凸透镜正对阳光，但没有仔细调节纸片与透镜的距离，在纸片上的光斑并不是最小时，就测出了光斑到凸透镜中心的距离L ，那么，凸透镜的实际焦距 ( )A ．一定小于LB ．一定大于LC ．可能等于LD ．可能小于L ，也可能大于L8．物体沿凸透镜的主轴，从远处逐渐移向焦点过程中，像的位置和大小的变化将是( )A ．像逐渐靠近凸透镜，并逐渐变大B ．像逐渐靠近凸透镜，并逐渐变小C ．像逐渐远离凸透镜，并逐渐变小D ．像逐渐远离凸透镜，并逐渐变大9．如右图所示是小芳同学制作的模型照相机．通过调整内外纸筒的相对距离，可以在半透明膜上看到远处景物倒立的像．使用此模型照相机，下列说法中诈确的是 ( )A ．看到远处景物的像是虚像B ．如果看远处是很清晰，那么看近景时，应把内纸筒向外拉一些C ．应把内纸筒朝明亮的室外，凸透镜朝较暗的室内D ．凸透镜与半透明膜之间的距离相当于凸透镜的焦距10．将一支点燃的蜡烛放在距凸透镜20 cm 处，在光屏上得到一个缩小的像；当蜡烛距凸透镜14 cm处时，在光屏上得到一个放大的像，这个凸透镜的焦距可能是 ( )A ．8 cmB ．6 cmC ．10 cmD ．15 cm二、填空题(每空1．5分，共30分)11．如图，有一束光线从空气射入某种透明介质，在分界处发生反射和折射，则_________是反射光线，折射角是_________．12．光在水中的传播速度为空气中传播速度的34，光在玻璃中的传播 速度为空气中传播速度的23．当光从空气中斜射入水中时，折射 光线偏向法线；当光线从空气中斜射入玻璃中时，折射光线也偏向法线．你认为，当光线从水中斜射入玻璃中时，折射光线会________(填“偏离”或“偏向”)法线．你猜想的理由是___________________________________________．13．雨夜，我们借助路灯的光看去，雨滴下落如同空中有无数条线垂挂下来，其实，这只是一种视觉效果，即人眼的__________现象．14．阳光下微风吹拂河面，看上声波光粼粼，这是光的________现象；透过厚薄不均匀的玻璃看室外的电线，会感到电线粗细不均匀且弯弯曲曲，这是光的________现象．15．清晨，草地或树木上的露珠下面的叶脉看起来比较大，这是露珠产生________镜功能的结果，形成了__________________________像．16．来自远方物体的光，经眼球折光系统折射后的成像情况如右图所示．根据该光路图，这个人是_________眼(填“远视”或“近视”)，可配戴装有________镜的眼镜加以矫正．17．婷婷的爷爷和奶奶都是老花眼，且爷爷的老花程度比奶奶的更重些．婷婷的爸爸是近视眼．他们的3副眼镜都放在报纸上如下图所示．现在爷爷和爸爸要看书，婷婷应将图________中的那副给爷爷，图________中的那副给爸爸．18．如图是十字路口处安装的监控摄像头，它可以拍下违章行驶的汽车照片，摄像头的镜头相当于一个________镜．A、B是一辆汽车经过十字路口时，先后拍下的两张照片，可以看出汽车是在________摄像头(填“靠近”或“远离”)．观察照片可以发现，几乎看不见车内的人，但车的外表却很清晰，是因为车内的人_____________，摄像头几乎无法成像．夜晚，为了不影响司机开车，车内的灯应________．19．水池上方距水面5 m处有盏灯，某人从池的旁边看到灯在水中的“倒影”正好贴在池底，则池水的实际深度_________(填“大于”“小于”或“等于”)5 m．20．若用镜头焦距为f的照相机拍照，被拍景物到镜头的距离应_______2f(填“大于”“小于”或“等于”)；若要使取景范围变大一些，则照相机镜头距景物的距离应_______(填“增大”“减小”或“不变”)．三、作图题(第21题4分，第22题4分，第23题5分，共13分)21．水中一光源S发出一束光线，左下图中画出了一条入射光线和一条折射光线及S的虚像位置S′，请画出完整的光路图．22．在右上图甲、乙所示的虚线方框内各放置一个透镜，发光点S发出的两束光通过透镜前后的方向如图所示，请在方框内画出你的猜想．23．如图所示，OO′为凸透镜的主光轴，S′为点光源S经凸透镜成的像，SA为光源S发出的一条光线，请在图中适当的位置画出凸透镜，并完成光线SA通过凸透镜的光路图．四、实验与设计题(第24题4分，第25题17分，共21分)24．我们都做过“探究凸透镜成像规律”的实验，右图为该实验的装置图．实验时首先利用太阳光测出所使用的凸透镜的焦距f．请你认真思考以下的实验方法和实验过程，然后回答问题：a．把点燃的蜡烛分别放在一倍焦距f和二倍焦距2f处，调整光屏到凸透镜的距离，观察并记录在屏上能否成像以及所成像的特点，经过分析总结得出凸透镜成像的规律．b．除a中的做法外，还应该把蜡烛放在大于2f的某一位置和大于f、小于2f的某一位置，观察并记录对应的成像情况，才能总结得出凸透镜成像的规律．c．把点燃的蜡烛从距凸透镜较远的位置逐渐移近，通过不断调整光屏到凸透镜的距离，观察并记录在屏上能否成像，以及所成像的特点，包括观察所成像随烛焰位置变化而变化的趋势，尤其是在f和2f处所成像的情况，从而总结得出凸透镜成像的规律．d．与c不同的是，将蜡烛从靠近凸透镜的位置逐渐远离，其他做法相同．以上探究过程与方法中，科学合理的是：_______(填标号)．25．小明和小红在课堂上测量了老花眼镜的焦距．他们联想到：能否测量近视眼镜的焦距呢?于是，他们在课后对此问题展开了探究：(1)他们想到近视眼镜属于凹透镜，回忆了凹透镜对光线的作用，请你帮他们完成右图所示的光路图．(2)如果要利用太阳光测量近视眼镜的焦距，他们还需要选择什么器材?答：_______________________________．(3)请你帮他们写出实验的操作步骤(也可以画出示意图说明)．(4)根据你的设计，近视眼镜焦距的表达式是：_________．(5)若要使焦距测量得更准确些，在操作中要注意：_______________________．五、生活·物理·社会(6分)26．小猫抓不着鱼，觉得很奇怪(如下图所示)．请你说明其中的物理原理．参考答案1．B 2．C 3．A 4．C 5．A 6．D 7．D 8．D 9．B 10．A 11．HD ∠112．偏向当光从传播速度大的介质斜射入传播速度小的介质中时折射光就偏向法线(其他说法只要合理就给分)13．视觉暂留14．反射折射15．凸透(或放大) 正立、放大的虚16．远视凸透17．甲丙18．凸透靠近反射出来的光很弱熄灭19．大于20．大于增大21．22．23．24．c、d(选对但不全得3分，多选、错选或不选得0分)25．(1)如下图甲所示(2)刻度尺、白纸(答出刻度尺就可得分) (3)步骤：①将近视眼镜正对着太阳光，白纸与眼镜平行；②用刻度尺量出白纸上亮环的直径为D；③量出白纸到眼镜的离为L；④量出玻璃镜片的直径为d．(或者画图，如上图乙所示) (4)dLD d(5)让太阳光正对着近视眼镜26．光的折射使看到的鱼比鱼的实际位置高．。

第四章《光的折射、透镜》单元试卷一、选择题（每题2分，共30分）1．如图所示，画出了光线射到空气与水的界面处发生折射和反射的四幅光路图，其中正确的光路图是( )2．测绘人员绘制地图时，常常需要在高空的飞机上向地面照相，称为航空摄影，若要使用航空摄影照相机的镜头焦距为50 mm，则底片到镜头间的距离为( ) A．100 mm以外B．50 mm以内C．略大于50 mm D．恰为50 mm3．放映幻灯时，在屏幕上得到的是幻灯片上图像的( ) A．正立放大的虚像B．倒立放大的实像C．倒立放大的虚像D．正立放大的实像4．平行光线经如图所示的中空玻璃砖后将会( ) A．会聚B．发散C．仍为平行光D．无法判断5．下列现象中，属于光的折射现象是A．斜插入水中的筷子，从水面上看，水下部分的筷子向上弯折了B．从平面镜中看见自己的像C．在太阳光照射下树木出现了影子D．平静的水面映出岸上的景物6．下列关于折射现象中，说法正确的是A．光从空气进入水中时，折射角一定大于入射角B．光从空气进入水中时，折射角一定小于入射角C ．光从水进入空气中时，传播方向有可能不变D ．光从水进入空气中时，传播方向一定改变7．某班同学在“探究凸透镜成像规律”的实验中，记录并绘制了物体到凸透镜的距离u 跟像到凸透镜的距离v 之间关系的图象，如图所示，下列判断正确的是( ) A ．该凸透镜的焦距是20 cm B ．当u 15 cm 时，在光屏上能得到一个缩小的像C ．当u 25 cm 时，成放大的像，投影仪就是根据这一原理制成的D ．把物体从距凸透镜10 cm 处移动到30 cm 处的过程中，像逐渐变小8．显微镜能对微小的物体进行高倍数放大，它利用两个焦距不同的凸透镜分别做为物镜和目镜，则物镜和目镜对被观察物所成的像是( ) A ．物镜成正立、放大的虚像B ．物镜和目镜都成实像C ．物镜和目镜都成虚像D ．目镜成正立、放大的虚像9．下列物理现象中：①老人用放大镜看书；②在岸上看水中的鱼；③太阳灶烧水；④水中的筷子变弯。

第四章光的折射透镜单元测试一、选择题1、对下列几种常见生活现象的解释正确的是（）A．“彩虹”的形成，是因为光的反射B．“倒影”的形成，是因为光的折射C．“手影”的形成，是因为光的直线传播D．筷子在水面处被“折弯”，是因为光的反射2.下列有关透镜的说法中,正确的是（）A.不论是凸透镜还是凹透镜都是用玻璃等透明材料制成的B.凸透镜对光线起发散作用,凹透镜对光线起会聚作用C.凸透镜有焦点,凹透镜没有焦点D.薄透镜就是凹透镜3.放幻灯片时银幕上得到的像应该是（）A．正立放大的实像B．倒立放大的实像C．正立放大的虚像D．倒立放大的虚像4、某人照相，拍了一张后，他向照相机移近了几步，再拍一张，如果照相机的位置不变，拍照的人应该（）A．把镜头向外拉一些，人像变大B．把镜头向里缩一些，人像变大C．把镜头向外拉一些，人像变小D．把镜头向里缩一些，人像变小5、如图，是小明同学画的一条通过凸透镜或凹透镜后折射的光线光路图，错误的是（）6、某同学在“研究凸透镜成像”的实验中，光屏移动到离凸透镜16厘米处，得到烛焰的倒立、放大的像。

下列的四块透镜，他使用的是（）A.焦距是4厘米的凸透镜B.焦距是8厘米的凸透镜C.焦距是12厘米的凸透镜D.焦距是18厘米的凸透镜7、放映幻灯时，若幻灯片与镜头相距12cm，屏幕上得到清晰的放大的像，现使幻灯片离镜头5cm，并适当调节镜头到屏幕的距离，则屏幕上将（）A.得到小小的光点B.得到缩小的实像C.得到放大的实像D.得不到任何实像8. 将一个凸透镜正对太阳，在距凸透镜20cm处得到一个最小、最亮的光斑．将一个物体放在此透镜前40cm处，则可在凸透镜的另一侧得到一个（）A. 倒立、放大的实像B. 倒立、缩小的实像C. 倒立、等大的实像D. 正立、放大的虚像9、如图所示为甬城上空出现的“日晕”现象。

日晕是一种大气光学现象，当日光通过卷云层时，受到冰晶的两次折射便在太阳周围出现一个巨大的彩色光环。

八年级物理第四章光的折射透镜单元测试题及答案一、单项选择题（13×3分=39分）1. 关于透镜，下列说法中正确的是（）A. 光线通过凹透镜一定不会相交B. 光线通过凸透镜一定能会聚于一点C. 凸透镜只对平行光有会聚作用D. 一个凸透镜有两个实焦点2. 下列四种光学器件成像情况正确的是（）A. 照相机成正立、缩小的实像B. 投影仪成正立、放大的实像C. 放大镜成正立、放大的虚像D. 潜望镜成正立、等大的实像3. 下列关于实像和虚像的说法中，正确的是（）A. 实像是由光的折射形成的，虚像是由光的反射形成的B. 看到实像时有光进入人眼，看到虚像时没有光进入人眼C. 实像是缩小或放大的，虚像都是放大的D. 实像能用光屏承接，虚像不能用光屏承接4. 小丽同学拍了一张1寸登记相后，又想拍一张2寸的登记相，摄影师应该采取的办法是（）A. 靠近小丽，同时镜头往前伸 B. 靠近小丽，同时镜头往后缩C. 远离小丽，同时镜头往前伸D. 远离小丽，同时镜头往后缩5. 小阳同学同学在做凸透镜成像实验时，观察到在距凸透镜20cm处的光屏上呈现一个放大的像。

则此凸透镜的焦距可能为（）A. 5cm B. 10cmC. 15cmD. 25cm6. 在凸透镜成像中，若得到一个与物体在镜同侧的像，则这个像一定是（）A. 缩小、正立的虚像B. 放大、正立的虚像C. 缩小、倒立的实像D. 放大、倒立的实像7. 如图所示，小刚同学手握放大镜，隔着放大镜看物体，则看到的（）A. 只能是正立放大的像B. 只能是倒立缩小的像C. 只能是倒立放大的像D. 这三种像都可以看到8. 如图所示，在“研究凸透镜成像特点”的实验中，右侧光屏上出现了清晰的烛焰像。

已知凸透镜的焦距为f，由此可以判断左侧蜡烛到凸透镜的距离u所在的范围是（）A. u＜fB. f＜u＜2fC. u＝2fD. u＞2f9. 小明同学在光具座上做“研究凸透镜成像”的实验。

当烛焰、透镜及光屏的相对位置如图所示时，恰能在光屏上得到一个清晰的像。
