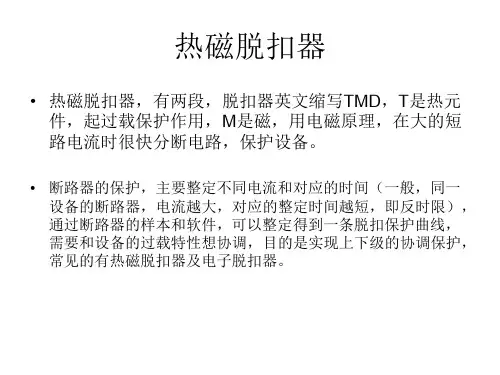

脱扣器和分断能力

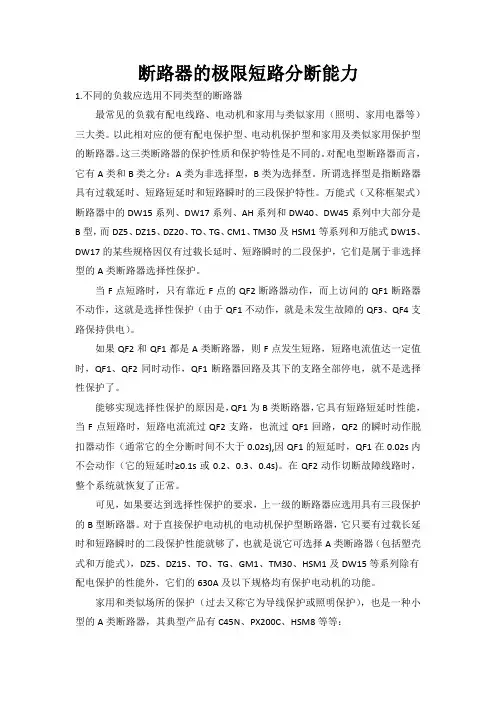

断路器的极限短路分断能力1.不同的负载应选用不同类型的断路器最常见的负载有配电线路、电动机和家用与类似家用（照明、家用电器等）三大类。

以此相对应的便有配电保护型、电动机保护型和家用及类似家用保护型的断路器。

这三类断路器的保护性质和保护特性是不同的。

对配电型断路器而言，它有A类和B类之分：A类为非选择型，B类为选择型。

所谓选择型是指断路器具有过载延时、短路短延时和短路瞬时的三段保护特性。

万能式（又称框架式）断路器中的DW15系列、DW17系列、AH系列和DW40、DW45系列中大部分是B型，而DZ5、DZ15、DZ20、TO、TG、CM1、TM30及HSM1等系列和万能式DW15、DW17的某些规格因仅有过载长延时、短路瞬时的二段保护，它们是属于非选择型的A类断路器选择性保护。

当F点短路时，只有靠近F点的QF2断路器动作，而上访问的QF1断路器不动作，这就是选择性保护（由于QF1不动作，就是未发生故障的QF3、QF4支路保持供电）。

如果QF2和QF1都是A类断路器，则F点发生短路，短路电流值达一定值时，QF1、QF2同时动作，QF1断路器回路及其下的支路全部停电，就不是选择性保护了。

能够实现选择性保护的原因是，QF1为B类断路器，它具有短路短延时性能，当F点短路时，短路电流流过QF2支路，也流过QF1回路，QF2的瞬时动作脱扣器动作（通常它的全分断时间不大于0.02s),因QF1的短延时，QF1在0.02s内不会动作（它的短延时≥0.1s或0.2、0.3、0.4s)。

在QF2动作切断故障线路时，整个系统就恢复了正常。

可见，如果要达到选择性保护的要求，上一级的断路器应选用具有三段保护的B型断路器。

对于直接保护电动机的电动机保护型断路器，它只要有过载长延时和短路瞬时的二段保护性能就够了，也就是说它可选择A类断路器（包括塑壳式和万能式），DZ5、DZ15、TO、TG、GM1、TM30、HSM1及DW15等系列除有配电保护的性能外，它们的630A及以下规格均有保护电动机的功能。

额定电流，分断能力，壳架电流的区别1 .先说你所谓的脱扣时的额定电流，这个就叫脱扣电流，不叫脱扣额定电流；脱扣电流是指断路器所控制的线路发生过载时，能够引起断路器产生过载脱扣动作的电流，一般在断路器上标注为5-10ln，即5-10倍的额定电流。

2.额定电流，是指断路器能在厂家所规定的环境温度下长期稳定工作所能承受的电流，这也是断路器选用的首要标准，一般要求断路器的额定电流要稍大于电路的最大稳定电流。

3.分断能力，是指断路器在所控制电路发生短路事故时，能够起到短路保护分断作用，但是断路器自身又不会被过大的短路电流所烧毁时所能承受的最大短路电流。

4.对于壳架电流，同一尺寸外形的断路器外壳，可以用来生产不同额定电流和分断能力的断路器，这是出于工业效益的考虑，我们也能经常看到，几个额定电流不同的断路器，外观看起来一模一样。

而壳架电流就是针对不同额定电流的同一外形的断路器外壳而言的，它是指某一类型断路器外壳在稳定工作时不发生热变形而所能承受的最大电流，它规定了这一类型的外壳所能用来生产的不同规格的断路器其额定电流不能高于壳架电流.5、电器开关的分断能力一般分为极限分断能力Icu和运行分断能力Ics（很多微断不分），假如Icu=60KA，那么当线路中发生60KA的故障电流，断路器可以安全切断电路，而不发生触头熔接、爆炸等异常状况。

注意做过极限分断的断路器不允许再用（往往失效了），必须更换。

而如果Ics=60KA，分断该电流后，断路器允许合闸再使用，但应急后也须更换。

现在很多好的断路器可以做到Icu=Ics。

当然，对于Icu与Ics，国家有严格的定义与相关的试验，以上只是简单说说。

一些大的系统的短路电流往往会很大，现在很多断路器的Icu都可达100KA以上。

断路器的极限短路分断能力、运行短路分断能力和短时耐受电流额定极限短路分断能力(Icu)，是指在一定的试验参数(电压、短路电流、功率因数)条件下，经一定的试验程序，能够接通、分断的短路电流，经此通断后，不再继续承载其额定电流的分断能力。

断路器主要参数与特性断路器的特性主要有：额定电压Ue；额定电流In；过载保护（Ir或Irth）和短路保护（Im）的脱扣电流整定范围；额定短路分断电流（工业用断路器Icu；家用断路器Icn）等。

额定工作电压（Ue）：这是断路器在正常（不间断的）的情况下工作的电压。

额定电流（In）：这是配有专门的过电流脱扣的断路器在制造厂家规定的环境温度下所能无限承受的最大电流值，不会超过电流承受部件规定的温度限值。

短路继电器脱扣电流整定值（Im）：短路脱扣继电器（瞬时或短延时）用于高故障电流值出现时，使断路器快速跳闸，其跳闸极限Im。

额定短路分断能力（Icu或Icn）：断路器的额定短路分断电流是断路器能够分断而不被损害的最高（预期的）电流值。

标准中提供的电流值为故障电流交流分量的均方根值，计算标准值时直流暂态分量（总在最坏的情况短路下出现）假定为零。

工业用断路器额定值（Icu）和家用断路器额定值（Icn）通常以kA 均方根值的形式给出。

短路分断能力（Ics）：断路器的额定分断能力分为额定极限短路分断能力和额定运行短路分断能力两种。

国标《低压开关设备和控制设备低压断路器》（GB14048.2—94）对断路器额定极限短路分断能力和额定运行短路分断能力作了如下的解释：断路器的额定极限短路分断能力：按规定的实验程序所规定的条件，不包括断路器继续承载其额定电流能力的分断能力；断路器的额定运行短路分断能力：按规定的实验程序所规定的条件，包括断路器继续承载其额定电流能力的分断能力；额定极限短路分断能力的试验程序为O—t—CO。

其具体试验是：把线路的电流调整到预期的短路电流值（例如380V ，50kA），而试验按钮未合，被试断路器处于合闸位置，按下试验按钮，断路器通过50kA 短路电流，断路器立即开断（open简称O），断路器应完好，且能再合闸。

t为间歇时间，一般为3min，此时线路仍处于热备状态，断路器再进行一次接通（close 简称C）和紧接着的开断（O），（接通试验是考核断路器在峰值电流下的电动和热稳定性）。

分断能力严格地说是短路电流的接通与分断能力的试验。

断路器的额定短路分断能力是断路器主要技术指标和其代表的技术水平（含量）。

断路器的额定短路分断能力分极限短路分断能力（Icu）和运行短路分断能力（Ics）。

1、额定极限短路分断能力Icu：是指规定的条件下（电压、电流、功率因数等）的短路分断能力。

试验程序为：O（分断）—t（冷却停顿时间不短于3分钟）——CO（接通分断）。

按规定程序动作之后，不考虑断路器继续承载它的额定电流。

分断试验结束后，还应验证2倍绝缘电压条件下的工频耐压和过载脱扣性能。

2、额定运行短路分断能力Ics：是指规定的条件下按O—t—CO—t—CO程序试验，试验后须考虑断路器继续承载它的额定电流。

分断试验结束后，除验证上述的工频耐压和过载脱扣性能外还应验证触头温升。

3、短时耐受电流Icw：按规定的试验程序所规定的条件，要求断路器能够无损地承载的短时耐受电流值。

在一定的电压、短路电流、功率因数下，忍受0.05、0.1、0.25、0.5、1或3s而断路器无任何损伤的能力，它是对断路器的电动稳定性和热稳定性的考核指标。

由于Ics试验要比Icu严酷，为此标准规定Ics的值可以为Icu的25%、50%、75%、100%（但B类断路器具有“三段”保护功能的无25%规格）。

目前塑壳式或万能式断路器大致采用75%Icu，少数技术含量高的产品Ics=Icu，（如本厂生产的CW2系列以及CM2、CM2Z和CM1L中部分规格）。

根据断路器的额定短路分断能力应大于或等于线路的预期短路电流原则，在选择产品时应该根据Icu还是Ics目前有分岐，有的认为选Ics保险系数大，应以Ics为准。

但为了保证线路在发生短路时既能可靠分断又比较经济合理应选择以Icu为准。

通常说的短路分断能力是指短路电流的对称分量有效值，而短路接通能力是指短路电流峰值。

峰值电流等于电流的有效值乘以峰值系数2Kch，其中Kch为冲击系数。

另外峰值电流与相应的功率因数cosϕ有关。
