点的投影 机械制图 作业练习题

第一章制图的基本知识和技能班级姓名学号日期
第一章制图的基本知识和技能班级姓名学号日期
第一章制图的基本知识和技能班级姓名学号日期
第三章正投影法的基本原理班级姓名学号日期
第三章正投影法的基本原理
第三章正投影法的基本原理班级姓名学号日期
第三章正投影法的基本原理班级姓名学号日期
第三章 正投影法的基本原理 班级 姓名
学号 日期
第三章正投影法的基本原理班级姓名学号日期
第三章正投影法的基本原理班级姓名学号日期
第三章正投影法的基本原理班级姓名学号日期
第三章正投影法的基本原理班级姓名学号日期
第三章正投影法的基本原理班级姓名学号日期
第四章变换投影面法班级姓名学号日期
第四章变换投影面法班级姓名学号日期
第四章变换投影面法班级姓名学号日期
第五章基本体的三视图班级姓名学号日期
第五章基本体的三视图班级姓名学号日期
第五章基本体的三视图班级姓名学号日期
第五章基本体的三视图班级姓名学号日期
第五章基本体的三视图班级姓名学号日期
第五章基本体的三视图班级姓名学号日期
第五章基本体的三视图班级姓名学号日期。

《机械制图》练习题（附答案）一、单选题（共30题，每题1分，共30分）1、点的x坐标越大，其位置越靠（）。

A、前B、左C、右D、后正确答案：B2、Φ50+0.025 表示( )A、基本尺寸是Φ50 ㎜B、最大尺寸是Φ50 ㎜C、最小尺寸是Φ50.025D、实际尺寸是Φ50 ㎜正确答案：A3、用剖切面完全地剖开机件后所得的视图，称为（）。

A、全剖视图B、局部放大图C、局部视图D、半剖视图正确答案：A4、水平面在侧投影面的投影特性为（ )。

A、类似性B、收缩性C、积聚性D、真实性正确答案：C5、正投影的基本特性主要有真实性、积聚性、（）。

A、收缩性B、统一性C、普遍性D、特殊性正确答案：A6、图样中的C表示（）度的倒角A、45B、30C、15D、54正确答案：A7、比例1:2是（）比例。

A、缩小比例B、原值比例C、放大比例D、以上都不对正确答案：A8、同一条螺旋线上的相邻两牙在中径线上对应两点的距离指的是（）。

A、导程B、螺距C、螺旋线D、线数正确答案：A9、按螺纹的用途可分为联结螺纹、和（）螺纹。

A、传动B、普通C、梯形D、运动正确答案：A10、制造机件所用的图，通常称为( )。

A、工作图B、设计图C、机构图D、制配图正确答案：A11、允许尺寸变化的两个界限值，称为（）。

A、极限尺寸B、尺寸偏差C、基本尺寸D、实际尺寸正确答案：A12、图样上的尺寸是零件的（）尺寸。

A、修理B、最后完工C、下料D、毛胚正确答案：B13、等于半圆的圆弧应该标注（）。

A、角度B、直径C、半径D、都可以正确答案：C14、在判断重影点的可见性方面，若两点的水平投影重合，则视两点的正面投影（）值大者为可见。

A、z 坐标B、不能判断C、y 坐标D、x 坐标正确答案：A15、如果同一机件上有四个部位需要局部放大表示时，若局部放大图图形相同或对称时，需要画出（）个局部放大图。

A、3B、2C、1D、4正确答案：C16、通过测量获得的某一孔、轴的尺寸称为（）。

一、点、直线、平面的投影1.1 点的投影∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙第24～24页习题1.2 直线的投影∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙第25～27页习题1.3 平面的投影∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙第28～29页习题1.4 直线与平面、平面与平面相对关系∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙第30～32页习题1234题号：题号：56789101112131415题号：161718192021题号：2223242526272829303132333435363738391.5 换面法∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙第33～35页习题1.6 旋转法∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙第36～36页习题1.7 投影变换综合题∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙第37～37页习题点、直线、平面的投影题号：404142434445464748495051题号：525354555657题号：58596061621. 已知A、B、C三点的直观图，画出它们的投影图，并将各点的坐标值填入表中。

2. 已知A、B、C各点对投影面的距离，画出它们的三面投影图和直观图。

3. 已知点Ａ的坐标（40，15，0），画出其三面投影并作出点Ｂ和点Ｃ的三面投影。

（a）点B ——在点Ａ右面20mm，前面15mm，上面20mm；（b）点C ——在点Ａ左面10mm，后面15mm，上面15mm。

《机械制图》试题（附参考答案）一、单选题（共10题，每题1分，共10分）1、在判断重影点的可见性方面，若两点的水平投影重合，则视两点的正面投影（）值大者为可见。

A、x 坐标B、y 坐标C、z 坐标D、不能判断正确答案：C2、顺时针旋转时旋入的螺纹为（）。

A、可能是左旋也可能是右旋B、无法确定C、左旋D、右旋正确答案：D3、正投影的基本特性主要有真实性、积聚性、（）。

A、普遍性B、特殊性C、收缩性D、统一性正确答案：C4、铅笔用“B”表示（）。

A、软B、硬C、长D、高度尺寸正确答案：A5、不规则连续细实线为( )。

A、轮廓线B、折断线C、指引线D、隐藏线正确答案：B6、制图用纸之大小尺度，其中594×841是（）。

A、A1B、A0C、A2D、A3正确答案：A7、制造机件所用的图，通常称为( )。

A、机构图B、工作图C、设计图D、制配图正确答案：B8、在图样中不可用粗实线来表示的是（）。

A、图框线B、尺寸线C、螺纹牙顶线D、可见轮廓线正确答案：B9、机械图样中，表示可见轮廓线采用( )。

A、细实线B、粗实线C、细点画线D、波浪线正确答案：B10、齿轮属于（）。

A、标准件B、一般零件C、零部件D、常用件正确答案：D二、多选题（共10题，每题1分，共10分）1、用于传动的螺纹是（）A、三角形B、梯形C、矩形D、倒梯形E、锯齿形正确答案：BC2、与一个投影面平行，与其它两个投影面倾斜的直线，称为投影面的平行线，具体又可分为（）。

A、水平线B、中心线C、正平线D、侧平线E、一般平行线正确答案：ACD3、相邻两线框或大线框中有小线框中有小线框则表示（）A、同向错位的两表面B、表面上的凸台C、都不对D、同一表面E、表面上的孔正确答案：ABE4、平行投影法按投射线与投影面是否垂直又分为A、偏投影法B、180度投影法C、90度投影法D、正投影法E、斜投影法正确答案：DE5、基本视图不包括（）A、后视图B、剖视图C、左视图D、断面图E、斜视图正确答案：BDE6、组合体相邻的表面可能形成（）三种关系A、共面B、相切C、相交D、都不对E、平行线正确答案：ABC7、一般零件按其结构特点可分为：（）。

一、点、直线、平面的投影1.1 点的投影∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙第24～24页习题1.2 直线的投影∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙第25～27页习题1.3 平面的投影∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙第28～29页习题1.4 直线与平面、平面与平面相对关系∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙第30～32页习题1234题号：题号：56789101112131415题号：161718192021题号：2223242526272829303132333435363738391.5 换面法∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙第33～35页习题1.6 旋转法∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙第36～36页习题1.7 投影变换综合题∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙第37～37页习题点、直线、平面的投影题号：404142434445464748495051题号：525354555657题号：58596061621. 已知A、B、C三点的直观图，画出它们的投影图，并将各点的坐标值填入表中。

2. 已知A、B、C各点对投影面的距离，画出它们的三面投影图和直观图。

3. 已知点Ａ的坐标（40，15，0），画出其三面投影并作出点Ｂ和点Ｃ的三面投影。

（a）点B ——在点Ａ右面20mm，前面15mm，上面20mm；（b）点C ——在点Ａ左面10mm，后面15mm，上面15mm。

《机械制图》习题库第一章制图基本知识与技能1、将所给图线或图形抄画在右边2、参照右图所示图形，按给定尺寸用1:2比例画出图形并标注尺寸3、参照右上角图列，用给定的半径R作圆弧连接第二章正投影作图基础1、根据立体图中各点的空间位置，画出它们的投影图，并量出各点距各投影面的距离（mm），填入下列表格。

2、已知点A距V面15毫米，距H面25毫米；点B在V面内，距H面20毫米；点C距V面20毫米，距H面15毫米；点D在H面内，距H面10毫米。

完成它们的投影图。

3、已知直线AB的V面、H面投影，AB上有一点C，使AC:CB=3:2，求点C的三面投影。

4、已知A、B、C、D四点的两个投影，求作第三投影。

5、比较C、D两点的相对位置。

D比C相比，D在C 的方（上或下）；方（前或后）；方（左或右）。

6、求出直线的第三投影，并判断各直线对投影面的相对位置。

（1）AB是线。

（2）CD是线。

（3）EF是线。

7、按已知条件画出直线的三面投影。

（1）已知正平线AB，距V面20毫米，与H面的夹角 =30°，实长30毫米。

（2）已知铅垂线CD，距V面15毫米，实长20毫米。

8、画出下列各平面的第三投影，判断其对投影面的相对位置，并标出特殊位置平面对投影面倾角的真实大小。

（1）三角形ABC 是面。

（2）三角形ABC 是面。

（3）四边形ABCD 是面。

（4）多边形ABCEFGH 是面。

9、已知点K在平面三角形ABC内，试完成三面投影。

10、已知点K在平面ABC内，求出其正面投影。

判断点D是否在平面内。

11、试完成平面内三角形ABC的水平面投影。

12、完成五边形ABCDE的正面投影（已知AB为侧平线）。

13、根据已给的新投影轴，求出点A、B的新投影。

14、求出点的H、V面投影。

15、根据点的投影，画出新投影轴。

（1）（2）16、用换面法求出直线AB的实长及α、β角。

17、已知直线AB的端点B比A高，且AB=25毫米，试求其正面投影。

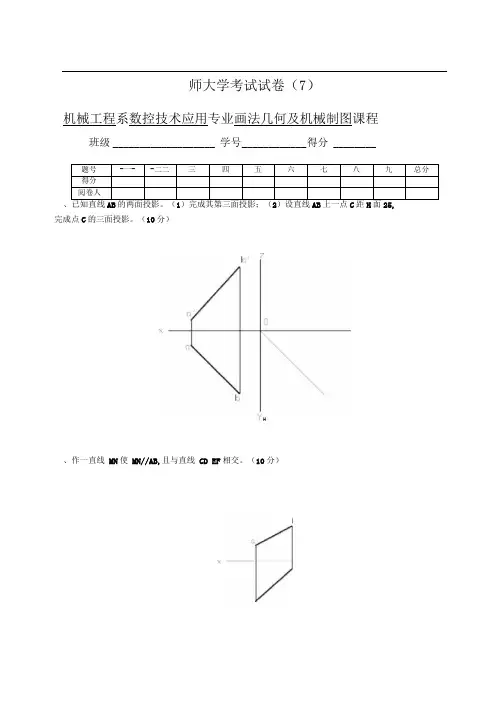

师大学考试试卷（7）机械工程系数控技术应用专业画法几何及机械制图课程班级___________________ 学号____________ 得分 ________完成点C的三面投影。

（10分）、作一直线MN使MN//AB,且与直线CD EF相交。

（10分）三、求圆柱被截切后的W面投影。

（10分）四、补画相贯线的V面投影。

（10 分）五、根据主左视图，求作俯视图。

（10分）六、根据主俯视图，求作左视图。

（10分）七、用平行平面将主视图改画成全剖视图。

(10 分)()() () ()八、判断下列螺纹画法的正误，正确的打,错误的打“X” 。

（8 分）-W3九、读齿轮轴零件图，在指定位置补画断面图，并完成填空题。

填空题:(1)说明①20f7的含义：①20为，f7是是,A 是。

(3)指出图中的工艺结构：它有 ________________ 处倒角，其尺寸分别为 _____________________有 __________ 处退刀槽，其尺寸为 _______________ 。

师大学考试试卷(7)答案机械工程系数控技术应用专业画法几何及机械制图课程班级 ____________________ 学号 ___________ 得分 _________丄 C.03 A说明 含义：符号丄表示（12 分）数字0.03Hr模数2 ~齿数~18'压力角 Q精度等级 8-7-7- [ H 齿厚3.142配对齿数 图号 r 汀：齿数齿轮轴 制图校核比例 数量 材料4 二其余1--."题号——- -二二三四五六七八九总分得分阅卷人完成点C的三面投影。

（10分）三、求圆柱被截切后的W面投影。

（10分）二、作一直线四、补画相贯线的V面投影。

（10 分）六、根据主俯视图,七、用平行平面将主视图改画成全剖视图。

（10分）。

（8分）(X) ( v) ( X) ( X)九、读齿轮轴零件图，在指定位置补画断面图，并完成填空题。

机械制图试题及答案一、单选题（共50题，每题1分，共50分）1、一直线对另一直线或一平面对另一平面的倾斜程度，称为______。

A、弧度B、锥度C、斜度正确答案：C2、投射线与投影面______的平行投影法称为斜投影法。

A、垂直B、倾斜C、均可正确答案：B3、当圆的直径小于______mm时，可以用细实线代替细点画线。

A、15B、8C、10正确答案：B4、比例中，1 ：5是______比例。

A、缩小比例B、原值比例C、放大比例正确答案：A5、主视图反映物体的上、下和左、______的相对位置关系。

A、前B、右C、后正确答案：B6、尺寸线和尺寸界线用______绘制。

A、粗实线B、细实线C、细虚线正确答案：B7、展开三视图后，原OY轴剪开后，变成了OYH和______。

A、OYNB、OYBC、OYW正确答案：C8、垂直于水平面的直线称为______。

A、铅垂线B、正垂线C、侧垂线正确答案：A9、图样中数字和字母可写成斜体，斜体字与水平基准线约成______。

A、45度B、75度C、30度正确答案：B10、尺寸线和尺寸界线用______画出。

A、细实线B、细虚线C、粗实线正确答案：A11、以下是定形尺寸的______。

A、两者都是B、圆心C、圆的半径正确答案：C12、注写线性尺寸数字时，如尺寸线为水平方向时，尺寸数字规定由______向______书写，字头向上。

A、右，左B、下，上C、上，下D、左，右正确答案：D13、在三视图的展开过程中，水平面绕OX轴向下旋转______。

A、90°B、145°C、45°正确答案：A14、下面属于投影面垂直面的是______。

A、铅垂线B、正平面C、侧垂面正确答案：C15、一般情况下，标题栏位于图纸的______。

A、右上角B、左上角C、右下角D、左下角正确答案：C16、在三视图的展开过程中，______面不动。

A、侧B、正C、水平正确答案：B17、虚线以及各种点画线相交时应恰当地相交于______。

3．判断线段AB对投影面的相对位置。

（1）AB与V面倾斜，AB与H面倾斜，AB与W面平行，AB是侧平线，a〞b 〞是实长。

（2）AB与V面平行，AB与H面垂直，AB与W面平行，AB是铅垂线，aˊbˊ、a〞b 〞实长。

（3）AB与V面倾斜，AB与H面倾斜，AB与W面倾斜，AB是一般位置直线，无实长。

项目三基本体的表达与识读任务2：直线的投影班级姓名4．已知线段的两面投影，求其第三面投影，并判断直线AB对投影面的相对位置及有无实长。

（1）直线AB对V面平行，直线AB对H面倾斜，直线AB对W面倾斜，直线AB是正平线，有实长。

（2）直线AB对V面平行，直线AB对H面平行，直线AB对W面垂直，直线AB是侧垂线，有实长。

项目三基本体的表达与识读任务3：平面的投影班级姓名3．根据平面的三面投影，判断其空间位置及三面投影中有无实形。

（1）平面ABCD与V面倾斜，平面ABCD与H面垂直，平面ABCD与W面倾斜，平面ABCD是铅垂面，平面ABCD的三面投影中无实形。

（2）平面ABCD与V面平行，平面ABCD与H面垂直，平面ABCD与W面垂直，平面ABCD是正平面，平面ABCD的三面投影中有实形。

（3）平面ABCD与V面倾斜，平面ABCD与H面倾斜，平面ABCD与W面倾斜，平面ABCD是一般位置平面，平面ABCD的三面投影中无实形。

项目三基本体的表达与识读任务3：平面的投影班级姓名4．已知平面的两面投影，求平面的第三面投影，并判断其空间位置及三面投影中有无实形。

（1）平面与V面倾斜，平面与H面倾斜，平面与W面垂直，平面是侧垂面，平面的三面投影中无实形。

（2）平面与V面垂直，平面与H面平行，平面与W面垂直，平面是水平面，平面的三面投影中有实形。

项目三基本体的表达与识读任务4：基本几何体的三视图班级姓名2.补全基本几何体的三视图，标注尺寸，并求表面点的投影（尺寸数值从图中量出，取整数）。

1.(按正四棱锥绘制)项目三基本体的表达与识读任务4：基本几何体的三视图班级姓名3. 4.项目三基本体的表达与识读任务4：基本几何体的三视图班级姓名5. 6.项目三基本体的表达与识读任务5：绘制轴测图班级姓名1．根据三视图，画出正等轴测图。

习题1．在下列四种说法中，选择一种正确的答案。

（）a)A上B下，C右D左b)A左B右，C前D后c)A左B上，C右D前d)A后B前，C上D下2．在下列四种说法中，选择一种正确的答案。

（）a)AB是侧平线，BC是水平线，CD是正平线b)AB是水平线，BC是一般位置直线，CD是侧平线c)AB是正垂线，BC是一般位置直线，CD是铅垂线d) AB是正垂线，BC是水平线，CD是铅垂线3．在下列四种说法中，选择一种正确的答案。

（）a)AB是水平线，BC是一般位置直线，CD是正平线。

b)AB是正垂线，BC是正平线，CD是侧垂线。

c)AB是侧平线，BC是一般位置直线，CD是水平线。

d）AB是正平线，BC是侧平线，CD是铅垂线。

4．在下列四种说法中，选择一种正确的答案。

（）a) AB 是水平线，BC 是一般位置直线，CD 是正平线。

b) AB 是正垂线，BC 是正平线，CD 是侧垂线。

c) AB 是侧平线，BC 是一般位置直线，CD 是水平线。

d ） AB 是正平线，BC 是侧平线，CD 是铅垂线。

5．在下列四种说法中，选择一种正确的答案。

（ ）a) A 上B 下，C 前D 后 b) A 下B 上，C 左 D 右 c) A 前C 后，B 上D 下 d) A 前B 下，C 右D 左6．在下列四种说法中，选择一种正确的答案。

（ ）a) A 上B 下，C 前D 后 b) A 前B 后，C 上D 下 c) A 后B 前，C 下D 上 d) A 左B 右，C 上D 下7（ ）a) A 上B 下，C 右D 左 b) A 上B 下，C 左D 右 c) A 下B 上，C 左D 右 d)A 下B 上，C 右D 左1、根据已知条件，画出直线AB 的三面投影。

①已知AB 平行V 面。

②已知AB 面平行H 面 ③已知AB 面平行W 面（2）、判别下列直线相对于投影面的空间位置。

O aOO34、已知立体的两面投影，求作第三投影及表面上点、线的另两投影。

《机械制图》习题库第一章制图基本知识与技能1、将所给图线或图形抄画在右边2、参照右图所示图形，按给定尺寸用1:2比例画出图形并标注尺寸3、参照右上角图列，用给定的半径R作圆弧连接第二章正投影作图基础1、根据立体图中各点的空间位置，画出它们的投影图，并量出各点距各投影面的距离（mm），填入下列表格。

2、已知点A距V面15毫米，距H面25毫米；点B在V面内，距H面20毫米；点C距V面20毫米，距H面15毫米；点D在H面内，距H面10毫米。

完成它们的投影图。

3、已知直线AB的V面、H面投影，AB上有一点C，使AC:CB=3:2，求点C的三面投影。

4、已知A、B、C、D四点的两个投影，求作第三投影。

5、比较C、D两点的相对位置。

D比C相比，D在C 的方（上或下）；方（前或后）；方（左或右）。

6、求出直线的第三投影，并判断各直线对投影面的相对位置。

（1）AB是线。

（2）CD是线。

（3）EF是线。

7、按已知条件画出直线的三面投影。

（1）已知正平线AB，距V面20毫米，与H面的夹角 =30°，实长30毫米。

（2）已知铅垂线CD，距V面15毫米，实长20毫米。

8、画出下列各平面的第三投影，判断其对投影面的相对位置，并标出特殊位置平面对投影面倾角的真实大小。

（1）三角形ABC 是面。

（2）三角形ABC 是面。

（3）四边形ABCD 是面。

（4）多边形ABCEFGH 是面。

9、已知点K在平面三角形ABC内，试完成三面投影。

10、已知点K在平面ABC内，求出其正面投影。

判断点D是否在平面内。

11、试完成平面内三角形ABC的水平面投影。

12、完成五边形ABCDE的正面投影（已知AB为侧平线）。

13、根据已给的新投影轴，求出点A、B的新投影。

14、求出点的H、V面投影。

15、根据点的投影，画出新投影轴。

（1）（2）16、用换面法求出直线AB的实长及α、β角。

17、已知直线AB的端点B比A高，且AB=25毫米，试求其正面投影。

点的投影机械制图练习题
1.给定三维坐标系中的点A(2,4,6)，请画出其在投影面上的正射影和斜投影影。

假设投影面为平面z=0。

2. 给定三维坐标系中的点B(-3, -1, 4)，请画出其在投影面上的正射影和斜投影影。

假设投影面为平面z=0。

3. 给定三维坐标系中的点C(5, -2, -7)，请画出其在投影面上的正射影和斜投影影。

假设投影面为平面y=0。

4. 给定三维坐标系中的点D(-2, 6, -3)，请画出其在投影面上的正射影和斜投影影。

假设投影面为平面y=0。

5. 给定三维坐标系中的点E(1, -4, 2)，请画出其在投影面上的正射影和斜投影影。

假设投影面为平面x=0。

注意：在画出正射影和斜投影影时，需要先确定投影面、投影方向和投影线，然后再进行绘制。

同时，需要按照比例绘制，以保证图形的准确性。

- 1 -。

中国地质大学(武汉)远程与继续教育学院机械制图课程作业1（共 4 次作业）学习层次：专升本涉及章节：第1章——第3章第2章1、已知三点A、B、C的两面投影，求第三投影。

2、作出两点A、B的三面投影：点A（25，15，20）；点B在A之左10、A之前15、A之上123、已知三点A、B、D等高，点C在点A正下方，补画诸点的投影，并表明可见性。

4、判断下列直线对投影面的相对位置，并画出第三投影。

AB是线；AC是线；AD是线；BC是线。

5、判断并填写两直接的相对位置。

AB、CD两直线；PQ、MN两直线；AB、EF两直线；PQ、ST两直线；CD、EF两直线；MN、ST两直线；6、已知CD和AB垂直相交，补画CD的投影。

7、已知矩形ABCD的V面投影和AD的H面投影，完成其H面投影。

8、在AB、CD上作对V面投影的重影点E、F和对W面投影的重影点M、N的三面投影，并表明可见性。

9、作一直线MN，使MN//AB，且与直线CD、EF相交。

10、用直角三角形法求线段AB的实长和对H面、V面的倾角α、β。

11、求作平面图形的第三投影，并判别平面所处的空间位置。

12、已知五边形ABCD的一边BC//V面，完成其水平投影。

13、在ΔABC内取点D，使点D与H、V面的距离分别为18、30。

14、判别下列直线与平面、平面与平面是否平行？（1）直线与平面（2）两平面（3）两平面15、求作直线CD与ΔLMN的交点，并表明可见性。

16、求作铅垂线AB与ΔCDE的交点，并表明可见性。

17、求作ΔEFG与四边形PQRS的交线，并判断可见性。

第3章1、求作三棱柱的W面投影，并作出表面上折线ABCDE的H面投影和W面投影。

2、求作六棱柱的W面投影及其表面上折线ABCD的H面和W面投影。

3、求作圆锥表面上AB、BC两线段的其余两投影。

4、求作圆柱的H面投影及其表面上各点的投影。

5、求作圆球的W面投影及其表面上各点的投影。

6、补画图中所缺的图线。
