WDT-VF变频调速电梯控制系统使用说明书
- 格式:pdf
- 大小:164.79 KB
- 文档页数:9

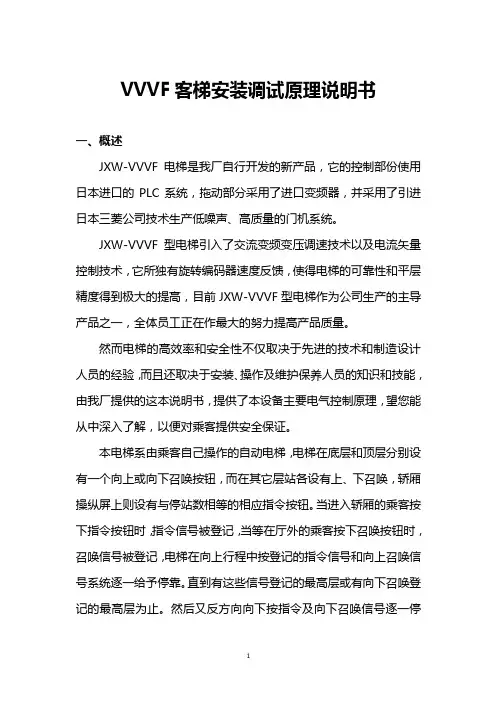

VVVF客梯安装调试原理说明书一、概述JXW-VVVF电梯是我厂自行开发的新产品,它的控制部份使用日本进口的PLC系统,拖动部分采用了进口变频器,并采用了引进日本三菱公司技术生产低噪声、高质量的门机系统。
JXW-VVVF型电梯引入了交流变频变压调速技术以及电流矢量控制技术,它所独有旋转编码器速度反馈,使得电梯的可靠性和平层精度得到极大的提高,目前JXW-VVVF型电梯作为公司生产的主导产品之一,全体员工正在作最大的努力提高产品质量。
然而电梯的高效率和安全性不仅取决于先进的技术和制造设计人员的经验,而且还取决于安装、操作及维护保养人员的知识和技能,由我厂提供的这本说明书,提供了本设备主要电气控制原理,望您能从中深入了解,以便对乘客提供安全保证。
本电梯系由乘客自己操作的自动电梯,电梯在底层和顶层分别设有一个向上或向下召唤按钮,而在其它层站各设有上、下召唤,轿厢操纵屏上则设有与停站数相等的相应指令按钮。
当进入轿厢的乘客按下指令按钮时,指令信号被登记,当等在厅外的乘客按下召唤按钮时,召唤信号被登记,电梯在向上行程中按登记的指令信号和向上召唤信号系统逐一给予停靠。
直到有这些信号登记的最高层或有向下召唤登记的最高层为止。
然后又反方向向下按指令及向下召唤信号逐一停靠。
每次停靠时电梯自动进行减速、平层、开门。
而当乘客进出轿厢完毕后,又自行关门启动。
直至完成最后一个工作命令为止。
如再有信号出现,则电梯根据命令位置选择方向自行启动运行。
假如无工作命令,轿厢则停留在最后停靠的层楼。
二、自动工作状态和检修工作状态的选择在轿厢操纵屏上设有一个自动/检修开关HHK,当管理人员将开关打到“检修”位置时,电梯便转入检修工作状态,这时电梯不会再自行启动。
检修时,电梯的上下运行需将门关闭后,操作上行按钮AYS或下行按钮AYX来实现,轿顶操作时,需将HJK打到“检修”,按上行按钮AMS或下行按钮AMX,检修运行为“点动”运行。
三、自动开关门本系统采用直流分激电动机作为驱动自动门机机构的原动力,并利用对电机电枢进行分流的方法对电机进行调速1、自动关门:当电梯停靠开门后,约4-6秒后复位,JGM吸合,于是自动门电动机DM向关门方向旋转。

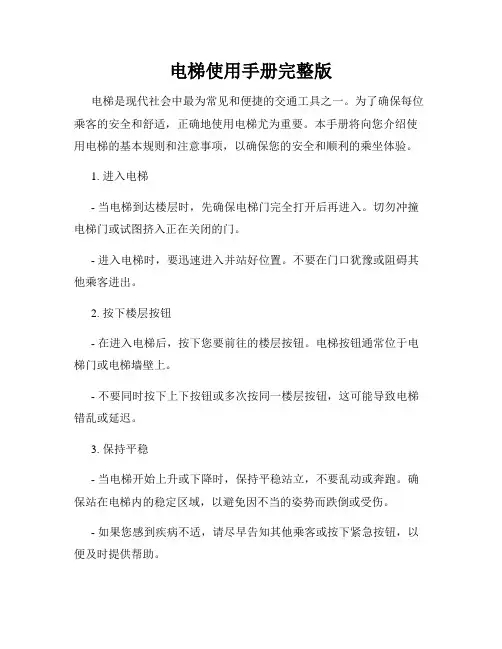

电梯使用手册完整版电梯是现代社会中最为常见和便捷的交通工具之一。
为了确保每位乘客的安全和舒适,正确地使用电梯尤为重要。
本手册将向您介绍使用电梯的基本规则和注意事项,以确保您的安全和顺利的乘坐体验。
1. 进入电梯- 当电梯到达楼层时,先确保电梯门完全打开后再进入。
切勿冲撞电梯门或试图挤入正在关闭的门。
- 进入电梯时,要迅速进入并站好位置。
不要在门口犹豫或阻碍其他乘客进出。
2. 按下楼层按钮- 在进入电梯后,按下您要前往的楼层按钮。
电梯按钮通常位于电梯门或电梯墙壁上。
- 不要同时按下上下按钮或多次按同一楼层按钮,这可能导致电梯错乱或延迟。
3. 保持平稳- 当电梯开始上升或下降时,保持平稳站立,不要乱动或奔跑。
确保站在电梯内的稳定区域,以避免因不当的姿势而跌倒或受伤。
- 如果您感到疾病不适,请尽早告知其他乘客或按下紧急按钮,以便及时提供帮助。
4. 到达目的地- 当电梯到达您要到达的楼层时,电梯会自动打开门。
等待片刻,确保电梯门完全打开后再行出去。
- 当电梯门打开时,不要急于冲出,要让需要下电梯的人员先行出去。
礼让他人不仅符合礼貌,也可以维护乘梯秩序。
5. 紧急情况- 在电梯内,如果遇到紧急情况,例如停电或突发故障,不要惊慌失措。
电梯内部通常配备有紧急按钮或电话,您可以通过这些装置呼叫维修人员或寻求帮助。
- 在紧急情况下,不要试图自行强行打开电梯门,以免造成意外伤害。
6. 特殊人群须知- 对于老年人、孕妇、行动不便的人或拥有特殊需求的人,大多数电梯内都有专门保留的位置或设施。
确保咨询电梯使用及其安全的专业人士,以确保他们能够乘坐电梯时的无忧体验。
电梯使用手册完整版至此结束。
希望通过这些简单的规则和注意事项,您可以乘坐电梯时更加安全和舒适。
电梯是便捷的出行工具,但只有正确合理地使用,我们才能真正享受到它的好处。
请务必遵守以上规则,合理利用电梯资源。
祝您旅途愉快!。
台达电梯专用变频器VFD-VL 系列创变新未来电梯专用电机驱动器无机房电梯的特点无机房电梯采用先进的专用主机及无齿轮永磁同步电机,安装更省时、省空间。
PM电机机械效能达95%,耗电量只有传统电机的一半,油压电梯的三分之一,更省电。
毋须更换齿轮油,环保又省维护成本。
采用最新的控制技术及工法,让电梯乘坐更加平顺舒适。
产品特点模块化设计具有高性能磁束向量控制(FOC)可用于感应电机及永磁同步电机使用永磁同步电机,启动时可执行磁极位置检测驱动永磁同步电机时,具有电机参数及编码器原点偏移角度自我学习功能内置制动刹车单元(至22kW)支持紧急救援系统(EPS),于DC48/96V低电压运行自动修正启动力矩、荷重补偿及手动微调功能,提高电梯舒适性内置电梯机械车输出接点内置电梯启动/停止控制程序结构融入薄型模块化设计易维护,方便安装及拆卸采用RS-485通讯接口(RJ-11),标准MODBUS通讯协议可与PC联机,监控电梯运行及参数设定,提高电梯舒适感完善保护功能,高精度的电流侦测,可精准快速的达到保护功能传统电梯油压电梯无机房电梯基本配线图建议客户在控制端子RB-RC加装异常或电源瞬间短路保护线路。
※ EPS为紧急电源输入端子,详细配线图参与使用手册。
※ PG卡为选购品,详细说明请参考使用手册速度反馈PG卡选用。
型号说明标准规格版本输入电压:23:230V 三相 43:460V 三相VFD-VL 系列产品系列最大使用电机055:7.5HP(5.5kW) 150:20HP(15kW)075:10HP(7.5kW) 185:25HP(18.5kW) 110:15HP(11kW) 220:30HP(22kW)VFD110VL23A230V 系列460V 系列共同特性选购配件数字操作器KPVL-CC01速度反馈PG卡选用EMVL-PGABL:适用ABZ/UVW line driveEMVL-PGABO:适用ABZ open collectorEMVL-PGH01:适用HEIDENHAIN 绝对式增量 编码器I/O扩展卡选用EMVL-IODA01:I/O and D/A cardEMVL-SAF01:Safety relay board地址:上海市浦东新区民夏路238号邮编:201209 电话:(021)5863-5678传真:(021)5863-0003中达电通公司版权所有如有改动,恕不另行通知合肥电话:(0551)6281-6777传真:(0551)6281-6555南宁电话:(0771)5875-699传真:(0771)2621-502北京电话:(010)8225-3225传真:(010)8225-1360成都电话:(028)8434-2072传真:(028)8434-2073上海电话:(021)6301-2827传真:(021)6301-2307武汉电话:(027)8544-8265传真:(027)8544-9500济南电话:(0531)8690-7277传真:(0531)8690-7099乌鲁木齐电话:(0991)6118-160传真:(0991)6118-289沈阳电话:(024)2334-1160传真:(024)2334-1163南昌电话:(0791)8625-5010传真:(0791)8626-7603长沙电话:(0731)8827-7881传真:(0731)8827-7882郑州电话:(0371)6384-2772传真:(0371)6384-2656西安电话:(029)8669-0810传真:(029)86690810-8000长春电话:(0431)8859-6017传真:(0431)8892-5345南京电话:(025)8334-6585传真:(025)8334-6554厦门电话:(0592)5313-601传真:(0592)5313-628天津电话:(022)2301-5082传真:(022)2335-5006重庆电话:(023)8806-0306 传真:(023)8806-0776杭州电话:(0571)8882-0610传真:(0571)8882-0603广州电话:(020)3879-2175传真:(020)3879-2178太原电话:(0351)4039-475传真:(0351)4039-047哈尔滨电话:(0451)5366-5568 传真:(0451)5366-0248中达电通已建立了41个分支机构及服务网点,并塑建训练有素的专业团队,提供客户最满意的服务,公司技术人员能在2小时内回应您的问题,并在48小时内提供所需服务。
蒂森电梯变频器调试操作流程一、蒂森电梯配件的变频器带电机空载运行1.设置电机的功率、极数,要综合考虑蒂森电梯配件的变频器的工作电流。
2.设定蒂森电梯配件的变频器的最大输出频率、基频、设置转矩特性。
通用蒂森电梯配件的变频器均备有多条VPf曲线供用户选择,用户在使用时应根据负载的性质选择合适的VPf曲线。
如果是风机和泵类负载,要将蒂森电梯配件的变频器的转矩运行代码设置成变转矩和降转矩运行特性。
为了改善蒂森电梯配件的变频器启动时的低速性能,使电机输出的转矩能满足生产负载启动的要求,要调整启动转矩。
在蒂森电梯配件的异步电机变频调速系统中,转矩的控制较复杂。
在低频段,由于电阻、漏电抗的影响不容忽略,若仍保持VPf为常数,则磁通将减小,进而减小了电机的输出转矩。
为此,在低频段要对电压开展适当补偿以提升转矩。
一般蒂森电梯配件的变频器均由用户开展人工设定补偿。
3.将蒂森电梯配件的变频器设置为自带的键盘操作模式,按运行键、结束键,观察电机是否能正常地启动、结束。
4.熟悉变频器运行发生故障时的保护代码,观察热保护继电器的出厂值,观察过载保护的设定值,需要时可以修改。
蒂森电梯配件的变频器的使用人员可以按变频器的使用说明书对变频器的电子热继电器功能开展设定。
当变频器的输出电流超过其容许电流时,变频器的过电流保护将切断变频器的输出。
因此,变频器电子热继电器的门限最大值不超过变频器的最大容许输出电流。
二、带载试运行1.手动操作变频器面板的运行结束键,观察电机运行结束过程及蒂森电梯配件的变频器的显示窗,看是否有异常现象。
2.如果启动P结束电机过程中蒂森电梯配件的变频器出现过流保护动作,应重新设定加速P减速时间。
电机在加、减速时的加速度取决于加速转矩,而蒂森电梯配件的变频器在启、制动过程中的频率变化率是用户设定的。
若电机转动惯量或电机负载变化,按预先设定的频率变化率升速或减速时,有可能出现加速转矩不够,从而造成电机失速,即电机转速与蒂森电梯配件的变频器输出频率不协调,从而造成过电流或过电压。
II. V/F型电梯操作盘(Ammumciator)II.1 V/F电梯直接将MTC装于主电路板INV-MPU之上,能进行数据观察、数据值之制定、故障之检测、电梯控制调整等多项工作II.2 操作盘有下列功能:a. 显示电梯情况(例:位置、运行方向等)b. 制定各项数据,对电梯进行调整及试验性运行c. 各项有关电梯程序,例如在机房进行慢速运行、楼层高度测定等d. 电梯内产生各项数据的检验及测定(特别是故障代号码)II.3 为操作盘的安排而在操作盘下方另有六个七割管排成一横列作为显示器,这些七割管的右下角还有一小数点,在V/F电梯中这些小数点另有用途以下各段将作进一步详细解释II.4 正常的显示:如将最左的一个七割管编号为1,然后躺方依次编为2,3,4,5,6,则1号七管用来显示电梯运行方向, 第2、第3号七割管用来显示电梯所在的楼层,设电梯在第23层,第4号七割管显示电脑情况不正常,而VTCD 表示副电脑不正常,显示野间歇方式,每次持续1.5秒;第5、6号七割管显示‘故障码’,故障码以八个为一组,按八位元分配如下:10~17、20~27、30~37、40~47、50~57、60~67、70~77、80~87,详细解释见后。
如有故障,只须根据所示数值从故障表即可获悉故障为何种类。
显示情况如所示,假设数值为62,从故障码可知是同步位置不正常的故障II.5 操作方法:首先根据我们的需求,选择一个适当的模式数,模式数从0开始至69,但其中有不少是空置的,例如8,17,25,33,44,49,58,69等。
根据图一,先按‘模式’键,然后根据实际需求将模式数打入(例如模式数为3,按‘3’键即可),接着按‘置入’键。
显示器方面反应:当按下‘模式’键后,原来各项正常显示立即消失,当按下模式数时,模式数即在方出现然后向左移位,由于模式数只是一个两位数,响应由(5)、(6)两个七割管显示,但这只告诉使用者在输入模式数时有无按错,如使用者发现显示数与打入模式数相同,即可按‘置入’键,使电脑进入这项模式,此时模式数自动消失,而显示器将按照该项模式而作茧自缚出各项相应指示。
变频器运行操作说明在正常的运行状态下,您仅需对如下过程的操作:启动:在预启动状态下,按触摸屏的“启动”按钮,将使变频器工作输出,并驱动电机缓慢运转至设定频率。
需要留意的是:必需在无故障告警的条件下,此按钮才能起作用。
加速:每按一次触摸屏的“加速”按钮,变频器输出频率将上升1Hz。
需要留意的是,您必需在变频调速运行中,此按钮才能起作用。
另外,您也可以通过P50直接设定到所要达到得频率值。
详细方法:在触摸屏上按“设置”按钮,将弹出参数设定图框,在“P参数号:”一栏输入50,在“P参数下传值:”一栏输入预设定的频率值,再按“P参数下设”按钮,确定即可。
减速:按触摸屏的“减速”按钮,变频器输出频率将下降。
其步长已经设定为1Hz。
需要留意的是:必需在变频调速运行中,此按钮才能起作用。
另外,您也可以通过P50直接设定到所要达到得频率值,详细方法祥见上面的“加速”部分。
停止:按触摸屏的“停止”按钮,变频器输出频率将缓慢下降,直至停止输出,然后关闭泵的出口阀门。
此时,变频器将进入预启动状态。
停止后的变频器除检修维护需要断高压外,一般无需再断高压,可以重新按“启动”按钮启动变频器。
需要留意的是:第一,待电机完全停止后方可再次启动变频器;第二,变频器停止后,虽停止了输出,但自身仍待电,因此决不能打开变频器柜门,否则会有触电的危急。
篇2:变频器安全操作规程一、变频器的使用要点在使用变频器时,为确保变频器安全、高效、牢靠地运行,应留意以下几点:1.变频器接地端子必需牢靠接地,以有效抑制射频干扰,曾强系统牢靠性。
系统最好采用独立接地,接地电阻小于1欧。
系统中的传感器、I/O接口、屏蔽层等接地线,应与系统接地汇流排独立接地。
2.环境温度对变频器的使用寿命有很大的影响,环境温度每上升10度,变频器寿命就会减半。
因此变频器应置于有空气调整的环境里,温度应掌握在22度-28度,相对湿度RH≤70%-75%。
3.变频器调速系统的运行与停止不能使用断路器和接触器直接操作,而要用变频器掌握端子或变频器面板建来操作,否则或造成变频器端子失控,并可能造成变频器损坏。

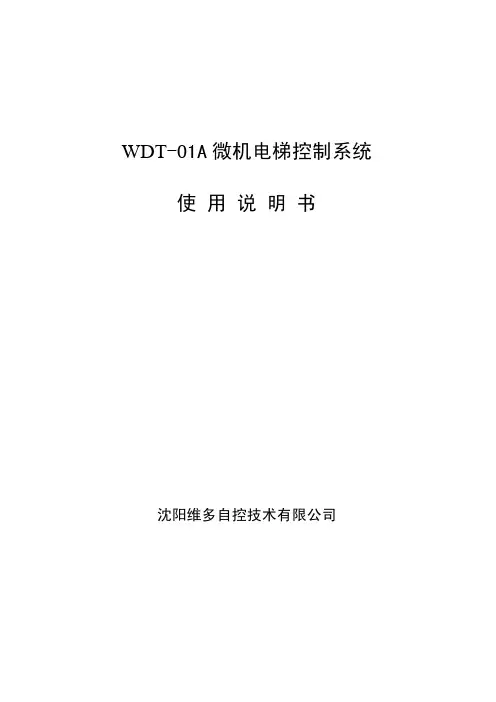

WDT-01A微机电梯控制系统 使 用 说 明 书沈阳维多自控技术有限公司目录一、引言二、系统的功能三、安装注意事项四、显示屏操作器说明五、参数说明(一)Basis(二)Shaft-copying(三)Drive(四)Doors(五)in/outputs(六)Indications(七)Special function(八)Password-protect(九)Test and end六、快慢车的调试6.1 慢车的调试6.2 快车的调试七、故障代码及对策八、 换速距离与平层的调整九、 变频器操作器说明和修改参数(安川G7变频器)十、 曲线调整与“S”字曲线的调整使用说明书一、引言本电梯拖动部分采用变频器,通过调节供给电动机的三相交流电压及频率的大小来改变电动机的转速,从而达到改变电梯的运行速度,由于VVVF内部设有‘S’字起动曲线,通过调节加减速时间来改变电梯运行曲线,另外该电梯控制系统采用闭环控制,因此该电梯起、制动及正常运行均平稳,乘坐舒适且平层准确,电梯运行速度可根据用户要求而定,采用普通电动机一般设有2.5m/s, 2m/s,1.75m/s及1.0m/s等多种速度。
WDT-01A电脑主板采用CAN总线串行通讯,输入/输出可允许使用者根据自己的安装要求, 随意自由设置各端子的功能及信号的输入及输出方式,但电梯为安全要求很高的运输工具,因此我们建议电梯安全操作信号采用并行控制,外呼及内选采用串行模块控制,使电梯工作更加安全可靠。
二、系统的功能WDT-01A系统可提供动态运行控制,通过服务器WDT-01A设置参数,检查错误,设备的动态测试及呼梯等多种功能。
根据现场条件输入简单的参数即可达到满意的服务功能和理想的控制效果。
功能如下:1.有司机运行司机运行状态下具有以下功能:自动定向、无自动关门(需司机选层后按关门按钮关门)2.无司机运行自动运行状态下具有以下功能:自动定向、自动关门、轿内指令优先定向。

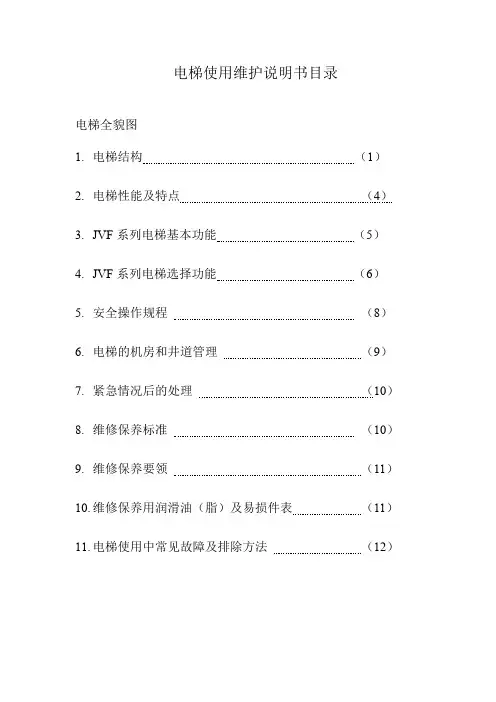

电梯使用维护说明书目录电梯全貌图1.电梯结构(1)2.电梯性能及特点(4)3.JVF系列电梯基本功能(5)4.JVF系列电梯选择功能(6)5.安全操作规程(8)6.电梯的机房和井道管理(9)7.紧急情况后的处理(10)8.维修保养标准(10)9.维修保养要领(11)10.维修保养用润滑油(脂)及易损件表(11)11.电梯使用中常见故障及排除方法(12)1 电梯结构电梯是一个具有特种容载装置轿厢沿着恒定不变的铅垂导轨,在不同水平面间歇运动的用电力驱动的起重机械。
它适宜于装置在二层以上的高层建筑物内,专供上下运送人员或货物之用。
1.1VVVF电梯简介本公司生产的VVVF(即交流变压变频调速)系列电梯控制系统,驱动系列是北京安达利电梯有限公司采用世界最新电控调速技术的结晶。
控制信号,调速处理采用全进口PC电脑驱动系统采用世界最新变压变频技术。
VVVF电梯的控制系统由电脑及其输入输出接口组成,其主要作用是对电梯的呼梯,指令进行实时处理。
决定电梯的运行状态及起动和制动等电梯运行的所有控制。
其先进的微处理硬件和灵活的控制软件,使电梯的性能,质量以及安全可靠性等大大提高。
1.2VVVF电梯结构概况及要求电梯的结构及装备可分为机械,电气两大部分。
现将组成电梯的主要部件按其安装部位的不同分别列举,并说明其作用如下:1.2.1机房部分1.2.1.1曳引机是电梯的起重机构,安装在专用承重钢梁上,其主要有下列部件组成:○1驱动电动机—鼠笼式三相感应电动机,采用变压变频(VVVF)驱动方式,对电机进行控制,电梯起动时,逆变部分使定子频率从零赫兹,按要求上升到额定频率,使转速相应从零速平滑地上升到额定值。
电梯停站前电源频率从额定频率按要求下降,使转速平滑地下降为零速,实现电梯停层,保证了电梯具有良好的舒适感。
○2制动器—闭式型电磁制动器,只有在电机通电时松闸,或当电梯停驶时即时制动,并保持轿厢位置不变,即制动器通电松闸,失电制动,充分保证了其工作的可靠性。

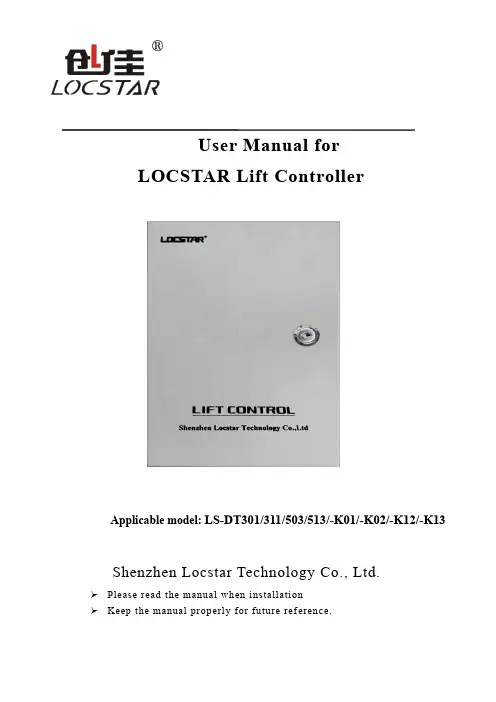

User Manual forLOCSTAR Lift ControllerApplicable model: LS-DT301/311/503/513/-K01/-K02/-K12/-K13Shenzhen Locstar Technology Co., Ltd.Please read the manual when installationKeep the manual properly for future reference.Table of ContentsI. System Overview (3)II. System Composition.............................................................................................................3-4 III. Technical Parameters (4)IV. Wiring Instruction for System Installation (5)V. Lift Control Card-reader Setting (6)VI. Explanation of Card Authority (6)VII. Working Procedure (6)I. System OverviewThe lift/elevator system security is an important part for a hotel. With Locstar system, all lift-card holders shall be subject to prior authorization from the system administrator. When using the lift, different person will be allocated with different authority, to enter into floors.Customers need to swipe their card through lift reader, and the lift will take the customers to the assigned floor, if the customers are allowed to enter more than 1 floors, then press the specified floor button.II. System CompositionThe system is composed of the lock software, lift controller, encoder, lift card reader and cards.1. Lock software is used for issuing cards. (And lift controller function should be selected via the system setting).2. Lift controller is the key component of the lift control system. Each lift controller can be used to manage a 8 or 16 floors lift, maximum 64 floors lift.3. Temic/Mifare encoder function: used for issuing cards with different authorities.4. Lift card reader function: read card information.III. Technical Parameters1. LS-DT301/311 lift card reader( For Temic lock system)Use T5557 card to read information .Which produced by ATMEL .Fit Locstar Temic Door Lock System.Reading distance: less than 10CM.Data storage: long-term .Frequency of repetition: long-term.Information capacity: 264bit.Password figure: 32bitVoltage for reader: 12VWorking temperature: -10℃~55℃Antistatic: >15000VLS-DT503/513 lift card reader (For Mifare lock system) Use Mifare S50 card to read information. Which producedby PHILIPS. Fit Locstar Mifare Door lock Systemor above is employed.Reading distance: less than 5CMVoltage for reader: 12VWorking temperature: -10℃~55℃Antistatic: >15000V2. LS-DTK01 lift controllerWorking voltage: 24VWorking temperature: -10℃~55℃Antistatic: >15000VFloors to be controlled: 1-16 floorsLS-DTK02 lift controllerWorking voltage: 24VWorking temperature: -10℃~55℃Antistatic: >15000VFloors to be controlled: 1-16 floorsLS-DTK12 lift controllerWorking voltage: 24VWorking temperature: -10℃~55℃Antistatic: >15000VFloors to be controlled: Floor 1-8LS-DTK13 lift controllerWorking voltage: 24VWorking temperature: -10℃~55℃Antistatic: >15000VFloors to be controlled: Floor 2-9IV. Wiring diagram instruction1. InstallationTo facilitate wiring, the lift controller should be positioned near to the liftcontrol cabinet at the top of lift. Lift control reader, which is mountedon the car,.Lift reader power supply is powered by the lift controller.2. Wire requirement:Lift card reader and lift controller: RVVP128 (4*0.5);Lift button and lift controller: RVV (2*0.5) (button on the first floor);24V power for lift controller: RVV (2*0.5)12V power for lift reader: RVV (2*0.5)3. After converting 110-240V to 24V/12V, allow the power supply connected to the main board of lift controller.4.Wiring diagram for lift controller and lift: Connect the wires of lift floor buttons to the corresponding binding posts on the main board .(The floor number on floor button should be consistent with that on the lift controller).5. Wiring diagram for lift card reader and lift controller: Connect lift controller to lift Reader according to the Wiring Diagram, the card reader will be constantly illuminated after power-on.Wiring Diagram of Lift Controller and liftRemark:for the above lift control and lift wiring diagram,each PCB controls 4 floors.V. Lift Reader Setting1.How to setup Lift ReaderTemic system:Step 1:Touch the existed authorization card to reader, blue indicator light will flash one time;Step 2:Touch room setup card to lift reader, the blue indicator light will flash one time;Mifare system:Step 1:Touch the existed authorization card to reader, blue indicator light will flash one time;Step 2:Touch room setup card to lift reader, the blue indicator light will flash one time; Step 3:Touch clock card to the reader, the blue indicator light will flash one time.2. How to Clear Lift Reader (2 options)A. Directly touch the Cancel Authorization Card, after one short sound and flash of blue light, the authorization is cleared;B. Forced clearing: open the outer cover of lift card-reader, press the reset switch within10 seconds and touch Authorization card to the reader. After a long sound, authorization is cleared.VI. Explanation of Card Authority1.Scope of lift to be controlled with building control mode :(Card can open for all floors)Master card, building card, cleaning card, emergency card, foreman card (MF system only), floor card, guest card: available for all floors.2.Scope of lift to be controlled with floor control mode :(Card can open for assigned floors)1) Master card, building card, cleaning card, emergency card, foreman card (MF system only), floor card: available for all floors.2) Guest card: the floor to which the card corresponds.VII. Working Procedure1.Working procedure for building control mode:1)After entering the lift, swipe guest card then press the proper button of floor. Forexample, a guest holds a guest card, after swiping card, can press anyfloor buttons for enter into;Remark: After the guest swipes the card, the lift controller will activate all building Output relays, and then short circuit signal is output to the lift controller.If gu est doesn’t press any button within 5s, the relay will automatically disconnect 5s later.2. Working procedure for floor control mode:1) After entering the lift, swipe the card then press the proper button of floor. For example, a guest holds a 7th floor guest card, after swiping card in the lift, need to press 7th floor button.Remark: After the guest swipes the card, the lift controller will activate the output relay that corresponds to the 7th floor, and then short circuit signal is output to the lift controller. After receiving the signal, lift controller activates the 7th floor button (other floor buttons are under resting state); If guest doesn’t press button within 5s, the relay will automatically disconnect 5s later.。
英威腾变频器简易通用手册本手册简要介绍了英威腾变频器(以下简称“本产品”)的安全注意事项、端子功能说明、快速运行说明、常用功能参数、键盘、外围接线、常见故障等部分内容。
更多功能介绍请扫描本手册第8条或变频器机身英威腾电子说明书平台二维码,查阅完整版电子说明书。
如果终端用户为军事单位,或将本产品用于兵器制造等用途时,请遵守《中华人民共和国对外贸易法》有关出口管制的相关规定,办理相应手续。
1、安全注意事项1.1 警告标识1.2 安全指导1.3 环境条件2、端子功能说明下述内容列出部分常见端子符号及说明,更多内容介绍请扫描本手册第8条或变频器机身英威腾电子说明书平台二维码,查阅完整版说明书。
表2.1主回路端子说明基本控制回路接线,以英威腾Goodrive350系列高性能多功能变频器为例,具体内容请查阅对应系列说明书。
图 2.1基本控制回路接线图表2.2基本控制回路端子说明3、快速运行说明接线及电源检查确认无误后,合上变频器输入侧交流电源的空气开关,给变频器加电,以带LED键盘变频器为例(其他键盘参见对应系列完整版说明书),键盘首先显示“8.8.8.8.8.”,接触器正常吸合,当数码管显示字符变为设定频率时,表明变频器已初始化完毕,变频器处于待机状态。
LED显示“88888且7个指示灯全亮待机状态8.8.8.8.8.50.00快速运行操作如下图所示:4、常用功能参数设置下述功能参数表中列出部分常见功能码,更多内容请扫描本手册第8条或变频器机身英威腾电子说明书平台二维码,查阅完整版说明书。
“○”:表示该参数的设定值在变频器处于停机、运行状态中,均可更改;“◎”:表示该参数的设定值在变频器处于运行状态时,不可更改;“●”:表示该参数的数值是实际检测记录值,不能更改.变频器已对各参数的修改属性作了自动检查约束,可帮助用户避免误修改。
Goodrive3505、键盘简介表5.1 LCD键盘简介上键:下键:左键:右键:表5.2 LED键盘简介调节频率。
电梯控制器的操作说明书本操作说明书适用于电梯控制器的用户,帮助您快速了解如何操作电梯控制器,确保电梯运行的稳定和安全。
一、控制器基本操作1.1 电源开关控制器电源开关位于控制箱右上角,向上拨动为开启电源,向下拨动为关闭电源。
1.2 电梯运行模式切换控制器具有手动和自动两种运行模式,手动模式下由操作人员控制电梯的上升和下降,自动模式下由电梯控制器自主控制电梯的上升和下降。
手动模式和自动模式之间的切换,在电梯正常运行的情况下,可以通过控制箱上的模式切换按钮进行切换。
1.3 停止按钮控制器上的停止按钮用于紧急情况下停止电梯的运行,一旦按下停止按钮,电梯立即停止运行,并处于开门状态。
二、控制器维护2.1 定期检查为确保电梯运行的稳定和安全,建议每半年对电梯控制器进行一次定期检查,检查内容包括电源线路、信号线路、控制板卡、继电器等部件的正常工作情况。
2.2 清洁保养电梯控制器的控制箱需保持干燥整洁,防止进水或者灰尘等物质进入控制箱内部,影响电梯控制器的正常工作。
2.3 故障排查在电梯运行过程中如遇到电梯控制器出现故障的情况,建议立即断开电源,并联系专业的维修人员进行排查和修复。
三、安全注意事项3.1 严格按照说明书操作为了保证电梯的运行稳定和安全,建议操作人员严格按照本说明书的操作方法进行操作,避免出现操作不当或者误操作等情况。
3.2 禁止擅自拆卸为确保控制器的正常运行,禁止非专业人员擅自拆卸电梯控制器,并在控制箱上放置非授权人员不得开启的标识。
3.3 保持干燥电梯控制器需保持干燥,防止水或者其他液体进入控制器内部,建议避免在潮湿的环境中使用电梯控制器。
在使用电梯控制器过程中,如果发现任何异常情况或者不正常的声音,建议立即断开电源,并联系专业的维修人员进行检查和修复。
以上是电梯控制器的操作说明书,如有任何疑问或者需要更多帮助,请随时联系我们的客服人员。
资料号共13页VF-01调频控制电梯使用维护说明书SEK3VF(1.0-1.75) –VF-01-WHSM 第1页VVVF控制电梯是一种有集选功能的交流调频高速电梯,本厂选用日本三菱可编程序控制器(以下简称PC机)来完成集选功能,采用日本安川676GL5-JJ/安川G7/安川L7B变频器作为调频装置,整个控制系统主要有上述两大部件构成。
以下为安川676GL5-JJ为例《VVVF调频控制电梯使用维护说明书》主要给出了以下内容:一:一般常规检查要点;二:PC机输入输出继电器状态及主要故障原因表;三:676GL5-JJ交流电梯调频装置使用维护说明。
一:一般常规检查要点:1:按月数次检查安全回路各安全开关,这些开关是指:A:SXS—限速器开关D:SDT—轿顶急停开关B:SNQ—安全钳开关E:SKT—底坑急停开关C:SYT—液压缓冲器开关F:SKS—断绳开关以上开关安装于轿厢,井道,当其中任一只被动作,继电器KY处于释放状态,电梯不能启动或在运行中强迫停止。
2:按日检查制动器的可靠性,闸瓦与制动轮之间间隙小于等于0.7MM3:按日检查并调整位于井道内的上/下行强迫减速开关,且满足具减速距离滞后于正常减速距离20MM。
4:按月检查并调整位于井道内的上/下行,限位开关,且满足以下要求:A:上行限位开在轿厢地坎高出顶层层门地坎50MM时被动作,使电梯停止运行。
B:下行限位开在轿厢地坎低于底层层门地坎50MM时被动作,使电梯停止运行。
5,按月检查各门锁开关的可靠性。
6:PC机内的锂电池每二年更换。
二:PC机输入输出继电器状态及主要故障原因表该表给出了PC机输入输出口,当动作条件满足时应具有的状态,所谓正确状态。
表中《相应指示灯》一栏中指示灯是指PC机面板上的发光二极管,每个发光二极管与输入/输出口一一对应,当某输入/输出口动作条成立时,该口的发光二极管应亮。
表中给出了全部PC机I/O 的正确状态(以后几页)。
当电梯发生故障,维修时,应首先考虑PC机外围线路的检查,使之符合正确状态。
WDT-ZB杂物电梯控制柜使用说明书沈阳维多自控技术有限公司VF变频杂物电梯使用维护说明书一、 概述本杂物电梯采用交流三相异步电动机拖动,具有自动定向、自动平层、到站响铃、楼层显示、运行方向显示、选层显示等功能。
本电梯保护设施完备、功能齐全、安全可靠、操作简便、是理想的杂物电梯。
二、电梯的电气控制1、拖动电路曳引电动机采用交流三想异步电动机,额定电压380V。
在总电源开关Q1接通,上、下行信号(FWD或REV)之一接通的情况下,电梯起动运行直至换速点,电梯到达换速点后Fn闭合使FWD或REV释放,对电动机停止供电,同时,曵引机下闸停车。
为避免电梯过载或由于其他原因造成电动机过流而烧毁电动机,在电动机回路串接了热继电器FR。
当电动机较长时间过流时,FR动作,切断方向接触器,使电动机断电停转。
在调试过程中,应使热继电器FR的保护值等于1.2倍电动机的额定电流值。
2、控制电路控制电路是电梯电气控制的主要主成部分,这部分电路是否正常工作,对电梯的正常运行起着重要作用。
在厅门关好的情况下,有选层时,对应的选层按钮灯Dn亮,显示出所选层站。
控制系统根据选层情况进行逻辑判断,使FWD、REV和速度信号SP1,SP2输出,电梯起动前往所选层站。
同时,楼层数码显示显示出电梯所处层站,方向指示显示出电梯运行方向。
电梯到达指定层站,由停层传感器发出停层信号相对应传给控制系统,。
通过控制系统的控制,使KBZ和FWD或REV释放,电梯在指定层站停靠,同时,使停靠层蜂鸣器HLn发出约3秒钟的声响,通知用户电梯已经到达。
当电梯由于故障或其他原因停在非平层位置时,楼层记忆可保持正确的楼层显示。
但一旦关闭电锁或停电,楼层记忆将失掉电源,再次送电将不显示楼层号。
但当重新起动到达平层位置时,楼层记忆可自动恢复正确显示。
3、安全保护电路为了确保电梯的使用安全,在电气控制系统中设置了可靠的安全保护电路,如下:a)安全控制回路有电锁开关STD、热继电器FR、上极限SSJ、下极限SXJ、相序继电器KXX、和总控接触器KJT组成。
目录绪言 (2)第一章控制系统的功能 (1)1.1 基本功能 (1)1.2 特殊功能 (3)1.3 安全保护功能 (5)1.4 可选功能 (5)第二章控制系统的组成与安装 (6)2.1 控制系统的组成 (6)2.2 控制系统的安装 (12)第三章手持操作器液晶界面操作及参数说明 (15)3.1 概述 (15)3.2 键操作说明 (15)3.3 液晶显示流程图及参数说明 (16)3.4 窗口及操作说明 (23)第四章系统的调试与运行 (45)4.1 通电前的检查 (45)4.2 通电和检查 (45)4.3 系统参数设定 (46)4.4 慢车试运行 (46)4.5 井道自学习运行 (47)4.6 快车试运行 (47)4.7 电梯舒适感调整 (47)4.8 平层精度的调整 (49)4.9 端站安装位置的确认 (49)附录一异步电机控制柜安川616G5、676GL5-JJ变频器参数 (50)附录二异步电机控制柜富士G11UD变频器参数设置表 (52)附录三故障代码及说明 (54)附录四井道自学习故障码表 (55)绪言SJT-WVF VI电梯控制系统是我公司推出的智能化更高、功能更强、调试与维护更方便的高技术产品。
它除了具有一般电梯控制系统的基本功能外,在系统参数设置、电梯功能选择、多功能输入和输出、电梯调试与维护、现场适应能力等各方面有独到之处。
本系统的基本控制方式为并行通讯与变频调速;可满足电梯楼层12层以下,电梯速度小于1.75米/秒,包括永磁同步电机在内的各种电梯电机的控制要求。
BL-2000-BXB型电梯电脑控制器的主板的核心芯片是国际著名工业用单片机制造商FUJITSU的内部具有32位处理器的高端产品,集成度、可靠性堪称世界一流;输入和输出端口具有多功能设置功能,对每一个端口信号可以进行灵活的设定;软件设计充分体现了功能齐备,参数设置界面层次分明,调试及故障诊断信息充分,抗干扰能力强及干扰强度评价独具匠心的技术特点。
WDT-01A微机电梯控制系统使用说明书沈阳维多自控技术有限公司WDT-VF变频调速电梯控制系统目录一、引言二、系统的功能三、安装注意事项四、显示屏操作器说明五、参数说明(一)Basis(二)Shaft-copying(三)Drive(四)Doors(五)in/outputs(六)Indications(七)Special function(八)Password-protect(九)Test and end六、快慢车的调试6.1 慢车的调试6.2 快车的调试七、故障代码及对策八、换速距离与平层的调整九、变频器操作器说明和修改参数(安川G7变频器)十、曲线调整与“S”字曲线的调整WDT-VF变频调速电梯控制系统使用说明书一、引言本电梯拖动部分采用变频器,通过调节供给电动机的三相交流电压及频率的大小来改变电动机的转速,从而达到改变电梯的运行速度,由于VVVF内部设有‘S’字起动曲线,通过调节加减速时间来改变电梯运行曲线,另外该电梯控制系统采用闭环控制,因此该电梯起、制动及正常运行均平稳,乘坐舒适且平层准确,电梯运行速度可根据用户要求而定,采用普通电动机一般设有2.5m/s, 2m/s,1.75m/s及1.0m/s等多种速度。
WDT-01A电脑主板采用CAN总线串行通讯,输入/输出可允许使用者根据自己的安装要求, 随意自由设置各端子的功能及信号的输入及输出方式,但电梯为安全要求很高的运输工具,因此我们建议电梯安全操作信号采用并行控制,外呼及内选采用串行模块控制,使电梯工作更加安全可靠。
二、系统的功能WDT-01A系统可提供动态运行控制,通过服务器WDT-01A设置参数,检查错误,设备的动态测试及呼梯等多种功能。
根据现场条件输入简单的参数即可达到满意的服务功能和理想的控制效果。
功能如下:1.有司机运行司机运行状态下具有以下功能:自动定向、无自动关门(需司机选层后按关门按钮关门)2.无司机运行自动运行状态下具有以下功能:自动定向、自动关门、轿内指令优先定向。
V/F硬件简要说明(90/105MPM为准)VI.1V/F型机(亦称B—86)使用五块基本电路板(如速度不同,系统亦改变,此处是指60~105MPM范围):INV-MPU(微电脑基板);INV-FIO(输入/输出缓冲器);INV-ACR(主马达电流发生器,原名自动电流调节器);INV-BDC(功率晶体管基极的推动电路);INV-SDC(串行数据连接器电路)附: INV:Inverter;MPU:Micro Processor Unit;FIO:Input and Output buffer circuit;ACR:Automatic Current Regulator;BDC:Base Drive Circuit;SDC:Serial Data adapter Circuit 其中有许多电阻、电容、单粒晶体管及大量TTL集成电路都没有绘出,本图重点集中于要求读者认识一些大规模集成电路、灯号、及各编号不同的插座等,下而我们作一个简要说明。
1.插座─大型者为FA、FD、FB、FL及FF,小型四脚插座为FC、FE、FG、FH、FJ、FK等。
FA:与另一担任负载补价控制的电路板INV-AD联系,使负载探测器讯号能进入副电脑;FD:由FIO板传来之各项输入讯号,经此进入电脑;FB:由电脑伟出之各项输出讯号,经此前往FIO板;FL:MTC可由此与主电脑联系;FF:输往INV-ACR之讯号,由此处输出;FC:接电池板MX-BAT,使C-RAM在总开关关断后仍能保存资料;FE:将来用;FG:旋转编码器的连系;FH:与轿厢通讯用;FJ:如有CIP-3,双机并联运行,或其他特殊通讯等;FK:声音合成电路(一般少采用)。
由于上述插座数目多,而且小型插座基本外型相同,很易插错、漏插、或插时不够牢固,即会引致故障。
2.E2PROM(Electrically Erasable Programmable Red-Only Memory)—使用编号为58064P,主电脑用三片,副电脑用四片,其特微为利用电压或电流即可将内存资料改变,而不必如EPROM,必须用紫外光照射。
四、主板LED 调试说明主板LED 为调试维修人员提供了除液晶操作器外的另一种人机交流界面。
调试维修人员可以通过它对电梯系统进行观测、设置。
1、 主菜单说明及铵键说明:电梯上行MENU ∧ ∨ > ENTER各按键作用说明如下:2、流程图及参数说明:∧注意:主板LED 的参数修改可参见3.4中的具体介绍。
注意:b04、b05、 b06、b07参数的修改方法与液晶操作器有所差别。
此菜单中的每一位数代表4层楼。
每一位数是16进制。
举例说明:如需设置1层(0001)楼层禁止设置允许,则修改为:举例说明:如需设置1、3层(0101)楼层禁止设置允许,则修改为:举例说明:如需设置1、3、5层(0001 0101)楼层禁止设置允许,则修改为:b04、b05、b06、b07参数的修改方法是相同的。
4、 A4显示参数的设置说明:楼层显示监视菜单(注意:每位数字的右下角圆点位置的变化)这表示电梯在一层时的显示为“1”;如果要把电梯在一层时的显示设置为“-2”,则应进行如下操作:楼层显示监视菜单(注意:每位数字的右下角圆点位置的变化)个位的修改菜单修改成功十位的修改菜单修改成功所设置的数字与显示的对应表:五、常见故障诊断1、运行故障显示(1)在电梯运行中发生的故障,在故障名称列表如右图所示: 电梯在运行中发生故障后,在当前日期和当前时间位置显示当前故障名称 按“ENTER”键消除; 如不能消除,则表示该故障一直存在。
(2)在电梯运行中所处的状态或发生的故障,在LED 主菜单上显示如下:2故障代码表(主板控制屏故障查看时显示)六、系统调试与运行1、通电前的准备(1).按电气原理图检查各部分的连线是否正确。
(2).检查动力线及电机线是否正确。
(3).检查旋转编码器连线是否正确。
(4).检查安全回路、门回路是否通路。
(5).检查各部位接地连线是否符合标准。
2、通电和检查(1).通电后检查测量各回路电压是否正常。
(2).检测安全回路、门回路是否能正常控制。
变频货梯电气安装指导说明(THJ-JXW-VF)1.检修动慢车前的条件:1)安全回路要正常,即KSA继电器要工作,2)门锁回路要正常,即KLO继电器要工作,PLC的输入0006点要亮,3)检修状态时,PLC的输入0005点不亮,4)变频器正常,即PLC的输入0111点要亮,5)上下限位要正常,即PLC的输入0101(上限位)0102(下限位)点要亮,6)PLC的输入0110点停止时亮,运行时灭;输入0108点停止时灭,运行时亮,7)抱闸检测开关要正常,即运行时PLC的输入0109点要亮,8)电动机轴端编码器安装紧固,接线正确,9)主回路,检修回路按图纸正确连接,10)变频器参数设置正确(出厂时已设置好)。
2.检修慢车:1)慢车上行时,PLC 的输入0003点要亮,0004点不亮,电梯点动上行。
如果此时电梯速度很慢或者变频器出现OL2故障,只要把电机的三相线U V W中其中二相调换即可;如果此时电梯速度正常但运行方向相反,应把控制柜中编码器接线A+ B+互换,同时调换电机U V W中其中二相线,2)慢车下行时,PLC的输入0004点要亮,0003点不亮,原理同上,3)慢车正常后,可以进行快车前的安装工作。
3.快车前的准备工作:1)各种电气元件,机械部件应安装完毕:a:各安全开关应安装有效,b:各层厅门及轿门锁应有效,C:井道内各开关安装正确,即上强迫开关动作(触点断开)时,电梯距顶楼平层位置750mm, 下强迫开关动作(触点断开)时,电梯距底楼平层位置750mm,上下强迫开关未动作时,PLC的输入0101点(上强迫)和0102点(下强迫)要亮,限位开关应在电梯越过上下终端楼层平层位置50mm后起作用,极限开关应在电梯越过上下终端楼层平层位置100mm~200mm起作用.,d:轿顶平层及减速开关安装正确,电梯平层时上下平层开关分别进入层楼插板20mm左右,上下减速开关在电梯平层前800mm时动作.,e :轿门开关门动作及方向正确,光幕正常有效,f: 确认控制柜没有短接线,g: 强弱电,交直流电缆必须分开敷设,h : 接地线正确连接。
