20g钢管化学成分20g钢管化学成分：钢管是一种常见的金属材料，主要由铁和碳组成。
除了铁和碳之外，钢管中还含有其他元素，这些元素的含量和种类会对钢管的性能产生重要影响。
下面将详细介绍20g钢管的化学成分。
20g钢管的化学成分主要包括：碳（C）、硅（Si）、锰（Mn）、磷（P）和硫（S）等元素。
碳（C）是钢管中最主要的元素之一，其含量决定了钢管的碳当量。
碳的含量越高，钢管的硬度和强度也会相应增加。
但过高的碳含量会导致钢管的脆性增加，降低其可塑性和韧性。
20g钢管的碳含量较低，一般在0.17%至0.24%之间。
硅（Si）是钢管中的一种合金元素，对钢管的强度和硬度有一定影响。
适量的硅含量可以提高钢管的抗氧化性能和耐磨性。
20g钢管中硅的含量一般在0.17%至0.37%之间。
锰（Mn）是一种重要的合金元素，对钢管的强度和韧性有显著影响。
适量的锰含量可以提高钢管的强度和韧性，但过高的锰含量会导致钢管的脆性增加。
20g钢管中锰的含量一般在0.35%至0.65%之间。
磷（P）和硫（S）是钢管中的杂质元素，它们的含量应尽量控制在较低的水平。
过高的磷含量会导致钢管的冷脆性增加，而过高的硫含量会影响钢管的可焊性。
20g钢管中磷的含量一般控制在0.035%以下，硫的含量一般控制在0.035%以下。
除了上述主要元素外，20g钢管中还可能含有少量的铜（Cu）、铬（Cr）等合金元素。
铜的添加可以提高钢管的耐蚀性，而铬的添加可以提高钢管的耐磨性。
这些合金元素的含量一般较低，控制在0.30%以下。
总的来说，20g钢管的化学成分对其性能具有重要影响。
合理控制各元素的含量可以使钢管具有较高的强度、硬度和耐磨性，同时保持良好的可塑性和韧性。
这些性能使得20g钢管在工业领域有着广泛的应用。

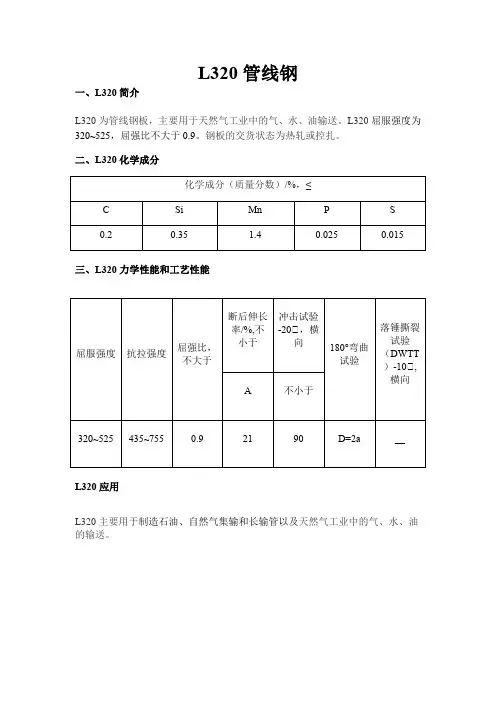

一、管线钢概述1、简介管线要求含碳量较低，而靠提高锰含量，添加铌、钛、钒、钼等微量元素来保证其强度.对于管线钢，除了要求强度、塑性指标外，对于韧性指标的要求是它的一个突出特点,包括了钢板的冲击功、冲击转变温度和焊接热影响区与焊接金属的韧性指标.此外，还有应变时效、可焊性、应力腐蚀等指标要求.2、管线钢类型管线钢可分为高寒、高硫地区和海底铺设三类.从油气输送管的发展趋势、管线铺设条件、主要失效形式和失效原因综合评价看，不仅要求管线钢有良好的力学性能（厚壁、高）、强度、高韧性、耐磨性）,还应具有大口径、可焊接性、耐严寒低温性、耐腐蚀性（CO2抗海水和HIC、SSCC性能等。
这些工作环境恶劣的管线，线路长,又不易维护，对质量要求都很严格。
二、技术要求1、性能要求现代管线钢属于低碳或超低碳的微合金化钢,是高技术含量和高附加值的产品，管线钢生产几乎应用了冶金领域近20多年来的一切工艺技术新成就.目前管线工程的发展趋势是大管径、高压输送、高冷和腐蚀的服役环境、海底管线的厚壁化，因此目前对管线钢的性能要求主要有以下几方面：（1）高强度。
管线钢的强度指标主要有抗拉强度和屈服强度;在要求高强度的同时,对管线钢的屈强比(屈服强度与抗拉强度)也提出了要求，一般要求在0。
85—0.93的范围内。
（2）高冲击韧性.管线钢要求材料应具有足够高的冲击韧性（起裂、止裂韧性）。
对于母材，当材料的韧性值满足止裂要求时，其韧性一般也能满足防止起裂的要求。
(3）低的韧脆转变温度.严酷地域、气候条件要求管线钢应具有足够低的韧脆转变温度。
DWTT(落锤撕裂试验)的剪切面积已经成为防止管道脆性破坏的主要控制指标。
一般规范要求在最低运行温度下试样断口剪切面积≥极85％。
（4)优良的抗氢致开裂(HIC）和抗硫化物应力腐蚀开裂（SSCC)性能。
(5）良好的焊接性能。
钢材良好的焊接性对保证管道的整体性和焊接质量至关重要.管线钢的发展最显著的特征之一就是不断降低钢中的C含量,随着C含量的降低，钢的焊接性得到明显的改善。
