D-485 RS-232/485接口转换器使用说明
【产品概述】
D-485是一款低成本RS-232信号与RS-485信号互转的接口转换器，是一种性能价格比优良的数据接口转换产品。

该产品直接从设备的串口(如计算机COM口)取馈电，无需外接电源。

具有体积小、传输距离远、速率高、性能稳定等特性。

D-485采用袖珍型外形设计，采用DB9针通用串行接口，配有可插拨接线端子，使用灵活方便，广泛用于点对点通讯、工业集散分布系统、各类遥控测系统、POS收款机、银行、保险、证券、食堂售饭系统、交通收费系统、工业集散控制、各类PLC、数据电度表、煤气表等。

【包装清单】
初次使用该接口转换器时，请首先检查包装是否完整，随机的附件是否齐全。

1台三旺接口转换器D-485（配接线端子）
说明书一本
保修卡一张
设备内置精密器件，请注意轻拿轻放，避免剧烈振动，以免影响设备性能。

如果您发现设备在运输过程中被损坏或丢失了任何部件，请通知本公司或本公司的经销商，我们会尽快给您妥善解决。

【性能特点】
将RS-232数据发送（TXD）和数据接收（RXD）信号转换成平衡的半双工的RS-485信号
无需外接电源，从RS-232端口获得馈电
功耗极低，静态工作时等同于普通发光二极管的功耗，堪称真正“无源”
采用数据流向自动控制技术，自动判别和控制数据传输方向
点到多点通信，支持32点轮询环境（可定制128点）
【引脚定义】
D-485接口转换器的RS-232/485/422接口采用的是DB9M(配DB9F到3位端子接线转换端子)，RS-232端口采用DB9F接口，如图所示。

DB9F（母头，孔型）DB9M（公头，针型）
端口说明：信号脚的标注以外壳标注为准
【使用说明】
D-485转换器的RS-232端（孔型）可直连计算机COM1/COM2（针型），如下是两D-485间和D-485与RS-485接口设备间相连的接线方式。

1、D-485与D-485相连（中继器功能）
RS-485端（针型）RS-485端（针型）
PIN 1 PIN 1
PIN 2 PIN 2
2、D-485与RS-485接口设备相连（信号转换的功能）
RS-485端（针型/接线端子）RS-485接口设备
485- 数据-
485+ 数据+
【典型应用】
注：D-485可接32个485设备
【规格】
系统参数
接口：符合EIA RS-232，RS-485标准
工作方式：异步传输，点对点或多点，2线半双工
波特率：0～115200bps，自动侦测串口信号速率
方向控制：ADDC，自动判别和控制数据传输方向
传输距离：RS-485端为1.2公里，RS-232端为15米
接口保护：15KV静电保护
环境指标
工作温度：-20℃到60℃
湿度：相对湿度5%到95%
电源
输入电源：无需外接电源，从RS-232口获取电源
功耗：静态功耗10mA以内，动态功耗平均值40mA以内
外观指标
长×宽×高：90mm×33mm×16.5mm
外壳：塑壳
颜色：电脑白
重量：40g
【三旺串口转换器订购信息】
SW485工业级袖珍型高灵敏度“无源”RS-232/485双向转换器
SW485B工业级袖珍型长距离“无源”RS-232/485双向转换器
SW485C工业级袖珍型多功能长距“无源”RS-232/485或RS-232/422一体式双向转换器SW485UA工业级袖珍型"有源"光隔或"无源"非光隔一体式RS-232/485双向转换器
SW485WA工业级袖珍型"无源"光隔RS-232/485双向转换器
SW485GI/C工业级外供电壁挂型多功能光隔RS-232/485/422双向转换器
SW485GI/R工业级外供电壁挂型多功能光隔RS-485/422中继器
D-485通用级袖珍型“无源”RS-232/485双向转换器
TLC485通用级袖珍型“无源”RS-232/485双向转换器
TLC485/25通用级袖珍型“无源”RS-232/485双向转换器
TLC422通用级袖珍型“无源”RS-232/422双向转换器
TLC422/25通用级袖珍型“无源”RS-232/422双向转换器
MODEL485I通用级双端供电光隔防雷型RS-232/485/422 双向转换器
MODEL485S通用级防雷RS-232/485/422双向转换器
MODEL485P通用级高性能壁挂式双端供电光隔防雷型RS-232/485/422双向转换器
MODEL485SI+/C通用级高性能壁挂式单端供电光隔防雷型RS-232/485/422 双向转换器
MODEL485SI+/R通用级高性能壁挂式单端供电光隔RS- 485/422 中继器
OCTOPUS2000 4-8口插卡式光隔RS-485/422总线分割集中器
OCTOPUS3000工业级4-8口插卡式光隔RS-485/422总线分割集中器
MODEL232D RS-232光隔距离延长器（DB9）
MODEL232D/25 RS-232光隔距离延长器（DB25）
LU-105 USB/RS-232转换器
USB232USB/RS-232转换器
USB485B USB/RS-485转换器
USB485C通用级多功能USB/RS-485/422 转换器
USB4232USB/四口RS-232转换器
USB4485USB/四口RS485转换器
USB4422USB/四口RS-422转换器
注：OCTOPUS2000/3000支持RS-485/422星型连接方式，
能够轻易的改善系统的总线结构，无需改动设备本身，就能实现不同功能的设备或不同区域的设备分别对待，并构成相互独立的不同网段。

不仅提高了系统的可靠性，而且大大的缩短了系统的维护时间。

另外，OCTOPUS2000/3000为所有端口都提供3000V以上的光电隔离，所有端口处都设有短路开路保护，从而有效地解决了由距离及地电位差异带来的传输问题，并能够保证当其中一个端口设备故障产生时，出现问题的端口将被隔离，以确保其他网段能够正常工作。

合集下载

泓格PROFIBUS转232或422或485串口转换器I-7550快速使用手册繁体版

泓格PROFIBUS转232或422或485串口转换器I-7550快速使用手册繁体版

快速使用手册1. 简介手册中介绍I-7550基本的安装与快速的使用方法，详细内容可参阅产品光盘中的I-7550使用手册(路径为”CD:\PROFIBUS\Converter\I-7550\manual\I-7550 user manual.pdf ”)。

本手册主要是协助用户快速熟悉I-7550模块及I-7550于PRO-FIBUS 与RS-232/422/485通讯信息转换的应用，此处采用hilscher CIF50-PB PROFIBUS 主站通讯适配卡及一个I-7550模块，构成一个PROFIBUS to RS-232转换器的简单应用范例，通信架构如下图。

PROFIBUS to RS-232转换器应用范例当I-7550从PC 的COM Port 接收到一笔信息时，可将该信息转换至PROFIBUS 主站设备中的数据输入区，同理，从PROFIBUS 主站设备中的数据输出区，输出一笔信息时，I-7550也会将该信息转换至PC 的COM Port 输入。

2. 硬件配置PROFIBUS连接建议采用标准PROFIBUS电缆线及标准PROFIBUS 9-PIN D型接头，设备连接仅须要使用PROFIBUS电缆上的D型接头，连接PROFIBUS主站设备与I-7550模块，如下图。

在此连接范例中，PROFIBUS主站设备与I-7550模块皆属终端设备，因此需将D型接头上的终端电阻，设为ON。

I-7550模块地址设定I-7550属于PROFIBUS通讯中的从站设备，通讯地址可从内部的DIP SWITCH设定，将I-7550上盖板打开，即可看到DIP SWITCH，如下图，在此将其设定为1，设定范围为0~126。

LED状态显示灯号名称状态描述PWR闪烁电源供应正常，I-7550 COM端口正进行数据传送或接收持续亮灯电源供应正常，I-7550运作正常熄灭电源异常ERR闪烁装置异常，有故障诊断信息持续亮灯与PROFIBUS主站联机异常或PROFIBUS系统配置不正确熄灭与PROFIBUS主站完成系统配置，功能正常运作RUN 持续亮灯已进入数据交换模式，功能正常运作熄灭未进入数据交换模式3. I-7550通讯流程任何DP-Master要与I-7550联机时，必须经过下列步骤才能够正常的与I-7550进行沟通。

无源 RS-232 RS-422485 自适应转换器产品使用说明书

无源 RS-232 RS-422485 自适应转换器产品使用说明书


WEB： 或
IR-1103 RS-232 to RS-422/485 Converter User’s Manual
-2-
IR-1103 RS-232 to RS-422/485 Converter User’s Manual
-1-
iittRRoobb
北京异特路智能通讯科技有限公司
6. 接线方式 ◆ 与RS-232设备的连接
当与IR-1103相连接的RS-232设备为DTE设备（如计算机） 时，可通过RS-232直通线与DTE设备相连或直接将IR-1103插
IR-1103是一款无源RS-232转RS-422/485自适应转换器。
T+ D+
T+ D-
R+
DB-9(1)DCD DB-9(2)RXD DB-9(3)TXD DB-9(4)DTR DB-9(5)GND DB-9(6)DSR DB-9(7)RTS DB-9(8)CTS DB-9(9)RI
RS-232 接口电路
2. 产品特点
串口的供电能力太弱），还可以从RS-485端的第6脚（+5V）
◆ 直接从RS-232串口取电，无须外部供电
和第5脚（GND）之间加一+5V的直流电源作辅助供电。此种方
◆ 采用异特路公司独创的RS-422/485自适应技术，无论是 法可以使IR-1103能够适应大多数应用场合。
422设备还是485设备，直接接上即可使用（无须任何设置） 5. 接口与信号
R+ 422设备 RT+ T-
IR-1103与RS-485设备连接时只需将IR-1103的D+、D-依
次与RS-485设备的D+、D-相连即可。
注意：由于RS-485在物理接口上没有国际标准，因此不同厂 家的RS-485设备的物理接口可能会不同，而且对信号正负极 性的标注也可能不同，如，有的标为D+和D-，有的标为A和B ，而有的标为B和A等等。请用户在接线时注意信号的正负极 性。
如何安装485-〉USB转换器的驱动程序

如何安装485-〉USB转换器的驱动程序

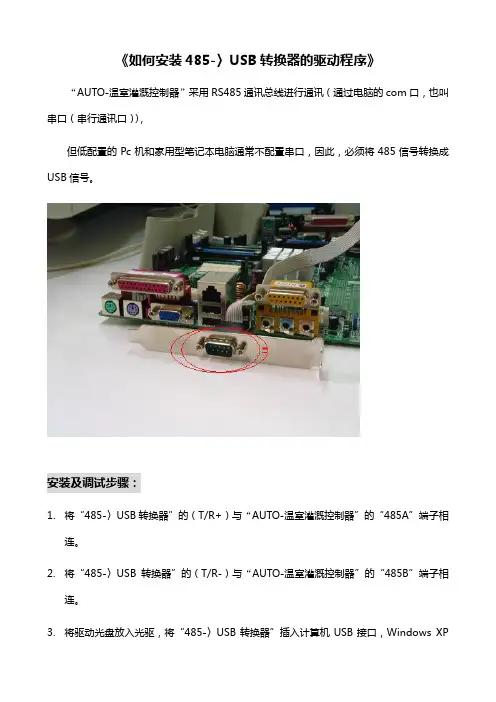

《如何安装485-〉USB转换器的驱动程序》
