平口虎钳拆装与测绘

机用虎钳的原理、拆卸、找正1.机用虎钳的工作原理机械加工中，虎钳是较为常见的装夹工具，它分机用和手用两种，都是利用两钳口作定位基准，靠丝杠，螺母传送机械力的原理，其结构简单，装夹迅速，但是台虎钳也有其不足之处，如装夹外形较为复杂和不规则工件时，就力不从心了。

主要原因是台虎钳钳口是平直的，不适于装夹球形，特别是圆柱形工件。

机加工时工件易位移，有时工件还会飞出机床台面。

该机用虎钳工作原理如下：圆柱销7固定螺母环6与螺杆8，钳口铁2通过螺钉10固定在固定钳身1和活动钳身4上。

为了便于夹紧工件，钳口铁板上应有滚花结构。

螺钉3用于固定活动钳身4和螺母块9。

转动螺杆右端带动螺杆8旋转，使活动钳身4在螺母块9上左右移动，以夹紧或松动工件，从而达到预期效果。

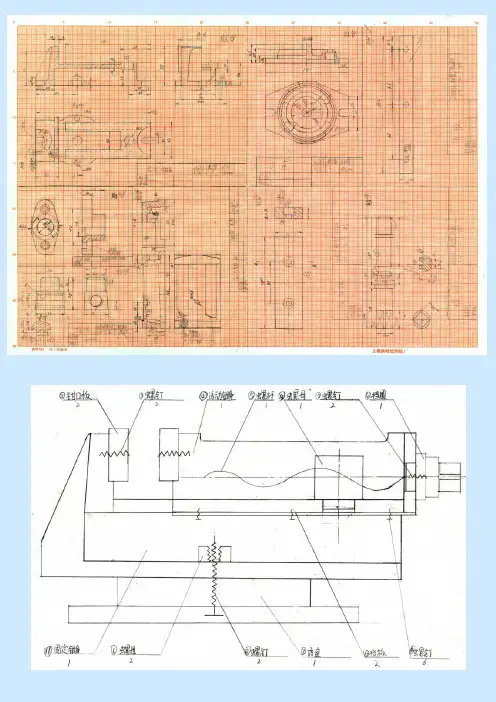

下面给出机用虎钳的装配示意图。

如图所示机用虎钳的拆卸顺序：机用虎钳装配示意图2.机用虎钳的装卸顺序拆卸。

先旋下螺钉3，即可卸下活动钳身4。

拔出圆柱销7，然后拧下螺母环6，向虎钳左端抽出螺杆，取下螺母块9和垫圈11。

旋下螺钉10四个，即可取下两块钳口铁2。

最后剩下固定钳身1。

如下图所示：安装顺序与拆卸顺序相反。

3.平口虎钳的找正：（1）把平口虎钳安装机床工作台上，固定钳口与X轴平行并张开到最大。

（2）把装有杠杆百分表的磁性表座吸在主轴上。

（3）使杠杆百分表触头与固定钳口的不动表面接触。

（4）首先在Z方向找正即找正固定钳口与工作台面的垂直度，指标0.01mm，指标不到时清洁所有接触面，检查有否毛刺硌在接触面。

（5）然后在X方向找正。

直到使百分表的指针再一个格子内摆动（0.01mm）。

注意只测后方的固定钳口，前方的平行度靠虎钳自己的装配精度保证。

到0.05左右时，平口钳固定螺丝要预紧一下，才不会到处动，表要打到最左右端，这时倾斜度最大便于调整平行度。

（6）最后拧紧平口钳固定螺丝。

找正时注意：（1）Z、X方向调整顺序，先Z向垂直度，后X向平行度，如果顺序反了，平行度调好，垂直度没调好，前面的平行度不是白调了？（2）虎钳找正经验：用铜棒轻敲，打着表敲，看到百分表指针回程一半即可，两三个回合就可调好。

返回
项目五 企业生产管理
• 任务一 • 任务二 • 任务三 • 任务四
生产管理认知 生产过程组织 生产计划与控制 质量管理
任务一 生产管理认知
• —、生产运作
• 生产管理是现代企业管理的重要组成部分，现代企业 管 理 与 传 统 企 业 管 理 同 异 并 存 。 在此 ， 将 反 映 现 代 企 业生产管理的主要特征作一概述。
下一页 返回
任务一 生产管理认知
• 随着社会的进步，顾客的需要也在发生着变化， 顾客 除 了 要 求 提 供 有 形 产 品 以 外 ， 还 要求 提 供 各 种 劳 务 。 企业为了最大限度地满足顾客的消费需要， 既要制造 有 形 产 品 又 要 提 供 必要 的 劳 务 ， 从 而 使 生 产 的 概 念 拓 展为生产运作的概念， 使传统的生产上升为现代化的 生产。
上一页 下一页 返回
任务一 认识平口钳
• 二、应用平口钳的步骤和方法
• 应用平u钳的步骤和方法如表4一1所示
• 三、检测与反馈
• 对完成的工作进行检测，检测表如表4 -2所示、
上一页 返回
任务二 拆卸平口钳
• 一、机械拆卸的基本知识
• 1.机械拆却前的准备工作 • 拆卸工作是设备使用与维护中一个重要的环节。 为使拆卸工作能够
动 规 律 为 ： 输 入 生 产 要 素 — 生 产 过程 — 输 出 产 品 或 劳 务—信息反馈。 以上四个部分构成了生产管理系统， 它 们 之 间 是 互 相 影响 、 互 相 制 约 的 。 从 整 个 系 统 的 运 行 规律来看，现代企业生产管理的任务包括：运用计划 、组 织 、 控 制 的 职 能 ， 把 投 入 生 产 过 程 的 各 种 生 产 要 素 有 效 地 结 合 起 来 ， 形 成 有 机 的 体 系 ， 按照 最 经 济 的 方式， 生产出满足社会需要的产品 （或劳务）。

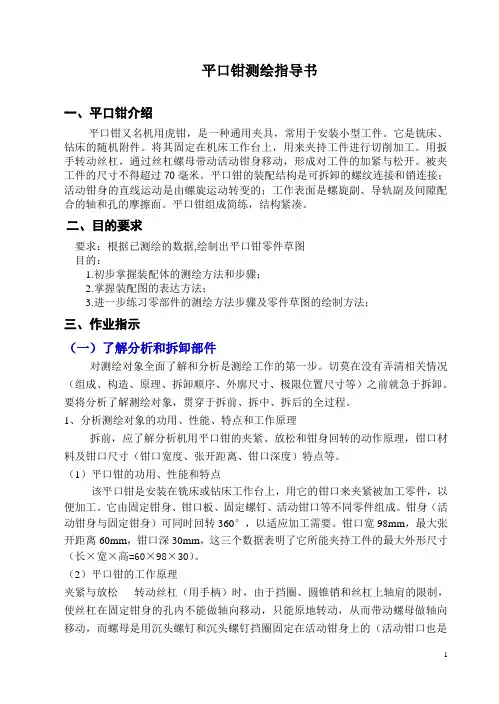

平口钳测绘指导书一、平口钳介绍平口钳又名机用虎钳，是一种通用夹具，常用于安装小型工件。
