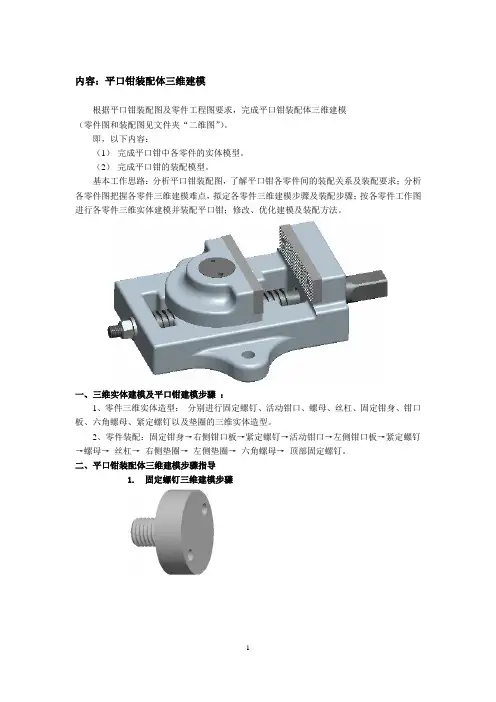

内容：平口钳装配体三维建模

根据平口钳装配图及零件工程图要求，用Pro/Engineer软件完成平口钳装配体三维建模

（零件图和装配图见文件夹“二维图”）。

即，以下内容：

（1）完成平口钳中各零件的实体模型。

（2）完成平口钳的装配模型。

基本工作思路：分析平口钳装配图，了解平口钳各零件间的装配关系及装配要求；分析各零件图把握各零件三维建模难点，拟定各零件三维建模步骤及装配步骤；按各零件工作图进行各零件三维实体建模并装配平口钳；修改、优化建模及装配方法。

一、三维实体建模及平口钳建模步骤：

1、零件三维实体造型：分别进行固定螺钉、活动钳口、螺母、丝杠、固定钳身、钳口板、六角螺母、紧定螺钉以及垫圈的三维实体造型。

2、零件装配：固定钳身→右侧钳口板→紧定螺钉→活动钳口→左侧钳口板→紧定螺钉→螺母→丝杠→右侧垫圈→左侧垫圈→六角螺母→顶部固定螺钉。

二、平口钳装配体三维建模步骤指导

1.固定螺钉三维建模步骤

2.活动钳口三维建模步骤

3.螺母三维建模步骤

4.丝杠三维建模步骤

5.固定钳身三维建模步骤

6.钳口板三维建模步骤

7.六角螺母的三维建模步骤

8.紧定螺钉的三维建模步骤（图纸需查机械设计手册，上网上查）

9.垫圈1的三维建模步骤

图139垫圈工程图

图141完成的拉伸特征

11、平口钳的装配步骤

图142平口钳装配图

步骤1建立工作目录

启动Pro/ENGINEERWildfire3.0后，单击主菜单中【文件】→【设置工作目录】，系统弹出【选择工作目录】对话框。在工具栏中点击按钮，弹出新建目录对话框，在【新建目录】编辑框中输入文件夹名称“sx1”，单击按钮。在【选择工作目录】对话框中单击按钮，完成目录新建。

步骤2进入组件设计模块

单击按钮，系统弹出【新建】对话框，在【类型】栏中选取【组件】，在【子类型】栏中选取【设计】选项，在名称编辑框中输入“sx1”，同时取消【使用缺省模板】选项，系统弹出【新文件选项】对话框，在【模板】分组框中选择【mmns_asm_design】选项，单击按钮，进入组件模块。

步骤3装入固定钳身

（1）单击特征工具栏中的按钮，弹出【打开】对话框，在该对话框中选择固定钳身零件“sx1-5”，单击按钮，如图143所示。（2）在操作面板中单击【约束类型】下拉框，选择选项，单击操作面板中按钮，完成固定钳身的定位。如图144所示。

图143调入固定钳身图144固定钳身定位结果

步骤4装入右侧钳口板

（1）单击特征工具栏中的按钮，弹出【打开】对话框，在该对话框中选择钳口板零件“sx1-6”，单击按钮。

（2）在操作面板中单击【放置】，在【约束类型】下拉框中选择（匹配）选项，选择如图145所示的两平面，两件匹配后结果如图146所示。

图145匹配约束的两平面图146匹配后的结果

（3）在操作面板中单击【新建约束】，在【约束类型】下拉框中选择（匹配）选项，选择图147所示的两平面，两件匹配束后的结果如图148所示。

图147匹配约束的两平面图148匹配后的结果

（4）在操作面板中单击【新建约束】，在【约束类型】下拉框中选择（对齐）选项，选择图149所示的两轴线。单击操作面板中按钮，钳口板完全约束后的结果，如图150所示。

图149对齐约束的两轴线图150钳口板定位结果

步骤5装入紧定螺钉1

（1）单击特征工具栏中的按钮，弹出【打开】对话框，在该对话框中选择紧定螺钉零件“sx1-8”，单击按钮。

（2）在操作面板中单击【放置】，在【约束类型】下拉框中选择（对齐）选项，选择图151所示的两轴线。两件对齐后结果如图152所示。

图151对齐约束的两轴线图152对齐后的结果

（3）在操作面板中单击【新建约束】，在【约束类型】下拉框中选择（对齐）选项，选择图153所示的两平面，并将偏移方式设置为【重合】，单击操作面板中按钮，紧定螺钉完全约束后的结果，如图154所示。

图153对齐约束的两平面图154紧定螺钉定位结果

步骤6装入紧定螺钉2

参见第5步操作

步骤7装入活动钳口

（1）单击特征工具栏中的按钮，弹出【打开】对话框，在该对话框中选择活动钳口零件“sx1-sx1按钮。

（2）在操作面板中单击【放置】，在【约束类型】下拉框中选择（匹配）选项，选择图155所示的两平面。

图155匹配约束的两平面图156匹配约束的两平面

（3）在操作面板中单击【新建约束】，在【约束类型】下拉框中选择（匹配）选项，选择图156所示的两平面。将偏移方式设置为【偏距】，偏距距离60。（4）在操作面板中单击【新建约束】，在【约束类型】下拉框中选择（匹配）选项，选择图157所示的两基准平面。将偏移方式设置为【重合】，单击操作面板中按钮，活动钳口完全约束后的结果，如图158所示。

图157匹配约束的两基准平面图158活动钳口定位结果

步骤8装入左侧钳口板

参见步骤4，左侧钳口板完全约束后的结果如图159所示。

步骤9装入紧定螺钉3

参见步骤5，

步骤10装入紧定螺钉4

参见步骤5，紧定螺钉3、4完全约束后的结果如图160所示。

图159左侧钳口板定位结果图160紧定螺钉3、4定位结果

步骤11装入螺母

（1）单击特征工具栏中的按钮，弹出【打开】对话框，在该对话框中选择螺母零件“sx1-3”，单击按钮。

（2）在操作面板中单击【放置】，在【约束类型】下拉框中选择（对齐）选项，选择图161所示的两轴线。

图161对齐约束的两轴线图162对齐约束的两轴线

（3）在操作面板中单击【新建约束】，在【约束类型】下拉框中选择（对齐）选项，选择图162所示的两轴线。单击操作面板中按钮，螺母完全约束后的结果，如图163所示。

图163螺母定位结果图164对齐约束的两轴线

步骤12装入丝杠

（1）单击特征工具栏中的按钮，弹出【打开】对话框，在该对话框中选择丝杠零件“sx1-4”，单击按钮。

（2）在操作面板中单击【放置】，在【约束类型】下拉框中选择（对齐）选项，选择图164所示的两轴线。

（3）在操作面板中单击【新建约束】，在【约束类型】下拉框中选择（匹配）选项，选择图165所示的两平面。将偏移方式设置为【偏距】，偏距距离5。单击操作面板中按钮，丝杠完全约束后的结果，如图166所示。

图165匹配约束的两平面图166丝杠定位结果

步骤13装入右侧垫圈

（1）单击特征工具栏中的按钮，弹出【打开】对话框，在该对话框中选择垫圈零件“sx1-9”，单击按钮。

（2）在操作面板中单击【放置】，在【约束类型】下拉框中选择（对齐）选项，选择图167所示的两轴线。（3）在操作面板中单击【新建约束】，在【约束类型】下拉框中选择（匹配）选项，选择图168所示的两平面。将偏移方式设置为【重合】。单击操作面板中按钮，右侧垫圈完全约束后的结果，如图169所示。

图167对齐约束的两轴线图168匹配约束的两平面

步骤14装入左侧垫圈

参见步骤13，左侧垫圈完全约束后的结果，如图170所示。

图169右侧垫圈定位结果图170左侧垫圈定位结果

步骤15装入六角螺母

（1）单击特征工具栏中的按钮，弹出【打开】对话框，在该对话框中选择固定螺母零件“sx1-7”，单击按钮。

（2）在操作面板中单击【放置】，在【约束类型】下拉框中选择（对齐）选项，选择图171所示的两轴线。

图171对齐约束的两轴线图172匹配约束的两平面

（3）在操作面板中单击【新建约束】，在【约束类型】下拉框中选择（匹配）选项，选择图172所示的两平面。单击操作面板中按钮，固定螺母完全约束后的结果，如图173所示。

图173固定螺母定位结果图174对齐约束的两轴线

步骤16装入顶部固定螺钉

（1）单击特征工具栏中的按钮，弹出【打开】对话框，在该对话框中选择固定螺钉零件“sx1-1”，单击按钮。

（2）在操作面板中单击【放置】，在【约束类型】下拉框中选择（对齐）选项，选择图174所示的两轴线。

（3）在操作面板中单击【新建约束】，在【约束类型】下拉框中选择（匹配）选项，选择图175所示的两平面。将偏移方式设置为【重合】。单击操作面板中按钮，顶部固定螺钉完全约束后的结果，如图176所示。

图175匹配约束的两平面图176顶部固定螺钉定位结果

(完整)平口虎钳零件图

内容：平口钳装配体三维建模

根据平口钳装配图及零件工程图要求,用Pro/Engineer软件完成平口钳装配体三维建模

(零件图和装配图见文件夹“二维图”）。

即,以下内容：

（1）完成平口钳中各零件的实体模型。

（2）完成平口钳的装配模型。

基本工作思路：分析平口钳装配图，了解平口钳各零件间的装配关系及装配要求；分析各零件图把握各零件三维建模难点,拟定各零件三维建模步骤及装配步骤;按各零件工作图进行各零件三维实体建模并装配平口钳;修改、优化建模及装配方法。

一、三维实体建模及平口钳建模步骤 :

1、零件三维实体造型：分别进行固定螺钉、活动钳口、螺母、丝杠、固定钳身、钳口板、六角螺母、紧定螺钉以及垫圈的三维实体造型。

2、零件装配:固定钳身→右侧钳口板→紧定螺钉→活动钳口→左侧钳口板→紧定螺钉→螺母→ 丝杠→

右侧垫圈→ 左侧垫圈→ 六角螺母→ 顶部固定螺钉.

二、平口钳装配体三维建模步骤指导

1. 固定螺钉三维建模步骤 (完整)平口虎钳零件图

2. 活动钳口三维建模步骤

(完整)平口虎钳零件图

3。螺母三维建模步骤

4. 丝杠三维建模步骤 (完整)平口虎钳零件图

5. 固定钳身三维建模步骤

(完整)平口虎钳零件图

6. 钳口板三维建模步骤

7。六角螺母的三维建模步骤

(完整)平口虎钳零件图

8。紧定螺钉的三维建模步骤 (图纸需查机械设计手册，上网上查）

9. 垫圈1的三维建模步骤

图139 垫圈工程图

图141 完成的拉伸特征

11、平口钳的装配步骤 (完整)平口虎钳零件图

图142 平口钳装配图

步骤1 建立工作目录

启动Pro/ENGINEER Wildfire3.0后,单击主菜单中【文件】→【设置工作目录】，系统弹出【选择工作目录】对话框。在工具栏中点击按钮，弹出新建目录对话框，在【新建目录】编辑框中输入文件夹名称“sx1”，单击按钮。在【选择工作目录】对话框中单击按钮，完成目录新建.
