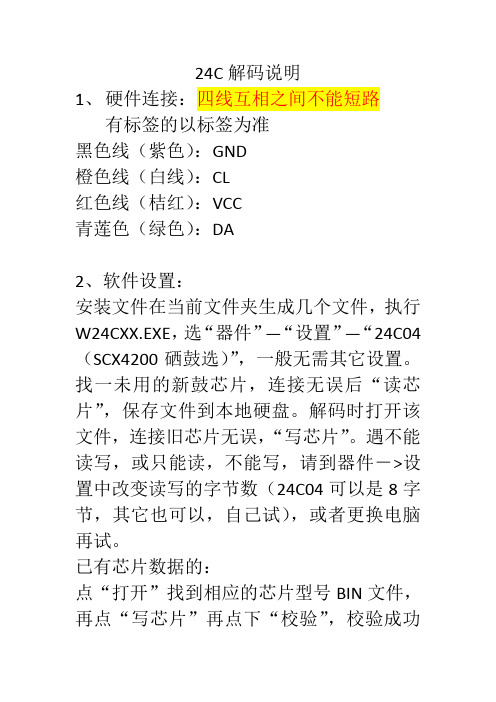

24C解码说明
1、硬件连接：四线互相之间不能短路
有标签的以标签为准
黑色线（紫色）：GND
橙色线（白线）：CL
红色线（桔红）：VCC
青莲色（绿色）：DA
2、软件设置：
安装文件在当前文件夹生成几个文件，执行W24CXX.EXE，选“器件”—“设置”—“24C04（SCX4200硒鼓选）”，一般无需其它设置。
找一未用的新鼓芯片，连接无误后“读芯片”，保存文件到本地硬盘。
解码时打开该文件，连接旧芯片无误，“写芯片”。
遇不能读写，或只能读，不能写，请到器件－>设置中改变读写的字节数（24C04可以是8字节，其它也可以，自己试），或者更换电脑再试。
已有芯片数据的：
点“打开”找到相应的芯片型号BIN文件，再点“写芯片”再点下“校验”，校验成功
后，可“读数据”试一下，看看前后数据是否一样，一样说明已经成功。
注意：芯片上标记了触点，吃不准时拆一个硒鼓标明了，这样下次就不用再拆了，我把4200的标记着，如图示
这是4200芯片
这是东芝200S，从左到右依次是：GND、CL、DA、VCC 东芝180S针脚和200S是一样的。

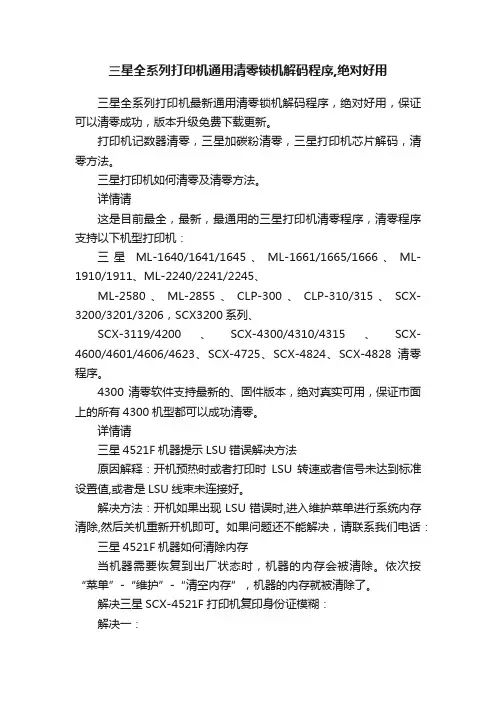

三星全系列打印机最新通用清零锁机解码程序，绝对好用，保证可以清零成功，版本升级免费下载更新。
打印机记数器清零，三星加碳粉清零，三星打印机芯片解码，清零方法。
三星打印机如何清零及清零方法。
详情请这是目前最全，最新，最通用的三星打印机清零程序，清零程序支持以下机型打印机：三星ML-1640/1641/1645、ML-1661/1665/1666、ML-1910/1911、ML-2240/2241/2245、ML-2580、ML-2855、CLP-300、CLP-310/315、SCX-3200/3201/3206，SCX3200系列、SCX-3119/4200、SCX-4300/4310/4315、SCX-4600/4601/4606/4623、SCX-4725、SCX-4824、SCX-4828清零程序。
4300清零软件支持最新的、固件版本，绝对真实可用，保证市面上的所有4300机型都可以成功清零。
详情请三星4521F机器提示LSU错误解决方法原因解释：开机预热时或者打印时LSU转速或者信号未达到标准设置值,或者是LSU线束未连接好。
解决方法：开机如果出现LSU错误时,进入维护菜单进行系统内存清除,然后关机重新开机即可。
如果问题还不能解决，请联系我们电话：三星4521F机器如何清除内存当机器需要恢复到出厂状态时，机器的内存会被清除。
依次按“菜单”-“维护”-“清空内存”，机器的内存就被清除了。
解决三星SCX-4521F打印机复印身份证模糊：解决一：当看见复印出来的身份证模糊时，在机器的控制面板上面有个按建是原稿类型，此按建是有三个选项分别代表不同的复印格式，复印出来的类型是不同的，这三个选项是1文本2混合3图片。
在复印身份证时必需要选择混合模式在复印，会使身份证复印更加的清晰，使用文本模式复印身份证时，会出现上述复印模糊现象。
所以建议用户使用混合模式复印身份证为最佳。
解决二：在面板上有个菜单键，点击菜单在菜单中第4个选项是“复印功能”，然后按右滚动条直到在“复印功能”下出现“身份证复印”选项时，按确定，然后再复印身份证为最佳，复印出的效果是最佳的。

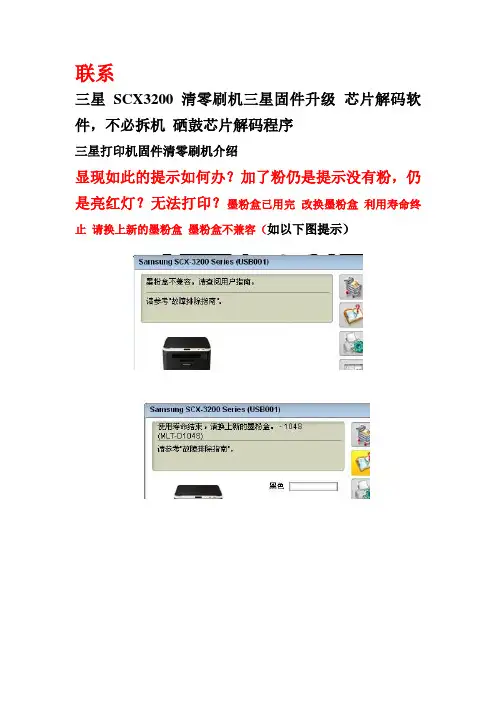

联系三星SCX3200清零刷机三星固件升级芯片解码软件，不必拆机硒鼓芯片解码程序三星打印机固件清零刷机介绍显现如此的提示如何办？加了粉仍是提示没有粉，仍是亮红灯？无法打印？墨粉盒已用完改换墨粉盒利用寿命终止请换上新的墨粉盒墨粉盒不兼容（如以下图提示）有的朋友说，你那个软件XXXXX,还不如我换芯片啊芯片也得20左右吧，（有的地域更高，有的加粉换芯片100左右一次）而且还不是永久的，下次还得买，一是花钱无止境，二是麻烦，咱们一次刷机清零永久加粉）打印机什么缘故要清零？答案：目前各个厂商凭借垄断技术，在各类打印设备上设置计数器，如时间计数器；故障计数器、印量计数器、耗材计数器…………一旦机械达到计数器的设定值，通常就会拒绝工作；同时表现为指示灯交替闪烁、提示特定代码，提示未知错误、通信错误、废墨满、与经销商联系…………现在若是您没有相应的清零软件，设备将犹如报废；或找到经销商或者服务商，便会告知什么换主板；换墨垫；换这，换那……狠宰你一笔50-100元钞票，这样交费还不至是这一次，下次还出现同样问题又得去EPSON哪里去介绍交费了，永无止境直到你打印机不能使用报废而至，你算算你花多少冤枉钱啊（一年你要清几回啊？把打印机拿去拿来多麻烦，还延误功夫，离维修点远的如乡镇或小县城更是苦不堪言，）因此打印机清零确实是买同型号清零软件将计满的计数器清零刷零即可打印机就能够够继续利用了。
说的更简单点：打印机里也有一个内存，讲到内存卡，移动磁盘不就明白了吗。
打印机内存里存储你利用打印机的一些数据，这些数据达到设定的值，就提示你需要清零了，假设咱们把它们清空，从头计数，打印机就能够够继续打印了三星打印机固件版本如何查看？从所周知，三星的打印机都有一个计数锁定系统，计录墨粉利用量，当利用消退到0%时，打印机既停止工作。
锁定，您必需购买新的墨盒芯片，或是墨盒才能再次利用，这无疑是昂贵的方式，抛弃墨盒从头购买造成没必要要的浪费，也会造成环境污染。
三星CLP系列打印机硒鼓芯片清零解码软件解决清零软件∙三星CLP310/CLP315硒鼓芯片清零解码软件三星CLP310/CLP315硒鼓芯片清零解码软件∙三星CLP620ND硒鼓芯片清零解码软件一次清零永久加粉三星CLP620ND硒鼓芯片清零解码软件一次清零永久加粉∙三星CLP310W/CLP320W硒鼓芯片清零解码软件三星CLP310W/CLP320W硒鼓芯片清零解码软件∙三星CLP326清零硒鼓芯片清零解码软件三星CLP326清零硒鼓芯片清零解码软件∙∙三星CLP320/CLP325/CLP310硒鼓芯片清零解码软件三星CLP320/CLP325/CLP310硒鼓芯片清零解码软件∙∙三星CLP310N/CLP20N提示更换成像装置解决清零软件三星CLP310N/CLP20N提示更换成像装置解决清零软件∙∙三星Samsung SF-650 (V1.00.00.14)硒鼓芯片清零解码软件三星Samsung SF-650 (V1.00.00.14)硒鼓芯片清零解码软件您的此款打印机加了粉之后却还提示缺粉不打印？是不是打印机亮了红灯停止工作？如下图原因：打印机厂商为了循环自己的利益，使此款打印机的粉盒上安装了计数芯片，计录你的打印机打印纸张的数量，该芯片和打印机内部程序紧密连接，一旦计数器到一定的数量，计数器会认为这个打印的数量够用完一个粉盒里的粉时，它就会发送指令锁死打印机，这时你必须重新购买一个新的粉盒才能使用，其实打印机的粉盒远远还不到寿命，完全可以加入碳粉再使用的，但由于厂商加了计数器+墨盒芯片的原因，打印机不管你怎么加装碳粉进去，还是会提示缺粉。
这时你要是买一个墨盒去，一个墨盒的价格约200-300不等，按正常办法，每打1500张，也就是3包A4打印纸就需要更换一个粉盒，如果打印量大的话，这就是一笔头疼的费用了，而若能加碳粉使用的话打印却成本几乎为零----此款软件专注解决三星CLP-321N、三星CLP320N、三星CLP320、三星CLP326打印机提示缺粉、加碳粉后依旧不打印、亮指示灯红色缺墨灯亮停止打印的问题！软件原理：从打印机内部CMOS数据模块入手，破解掉打印机内部计数程序，只需清零一次，打印机既可免除计数芯片，永久加粉不再提示缺粉,你的打印机便可超低成本打印。
如何芯片解密芯片解密是指通过逆向工程等手段破解一个芯片的加密算法和保护措施，获取其内部的设计和数据。
芯片解密的过程十分复杂和技术密集，需要掌握专业的知识和技能。
下面是一个关于如何芯片解密的大致步骤和方法的简要说明。
1. 芯片分析：首先需要对目标芯片进行物理和电器特性的分析。
可以通过特定的工具和设备对芯片进行无损分析，例如显微镜、探针、示波器等。
分析目标是了解芯片的层次结构、电路原理、电器性能参数等。
2. 芯片拆解：如果对芯片有较为深入的理解，可以考虑对芯片进行拆解，以获取更具体的信息。
拆解芯片需要使用显微镜、电子显微镜、离子束刻蚀等工具和技术，需要非常小心和精密的操作，以避免对芯片本身造成损坏。
3. 反向工程：通过分析芯片的物理结构和电路原理，可以进行反向工程，逆向推导芯片的设计和算法。
这个过程需要对电子工程学、数学、计算机科学等方面有很深的理解和掌握。
4. 软件分析：芯片内部的算法和加密措施可能通过软件程序的形式实现。
可以通过软件分析的方法，对芯片内部的程序进行逆向分析和解码。
这需要一些专门的逆向工程工具和技术。
5. 硬件破解：如果软件分析无法达到目标，还可以尝试对硬件进行破解。
这包括物理攻击，例如通过侧信道攻击、电磁泄漏、能量分析等手段，直接分析芯片内部的数据和设计。
这是一个非常复杂和高级的技术，需要有很深的专业知识和技能。
总的来说，芯片解密是一个非常复杂和高级的技术过程，需要掌握多个领域的知识和技术。
在现实中，芯片解密也是一个非常敏感和法律限制的领域，需要遵守相关法律和法规。
因此，芯片解密需要在合法和合适的情况下进行，并且需要专业团队的支持和指导。

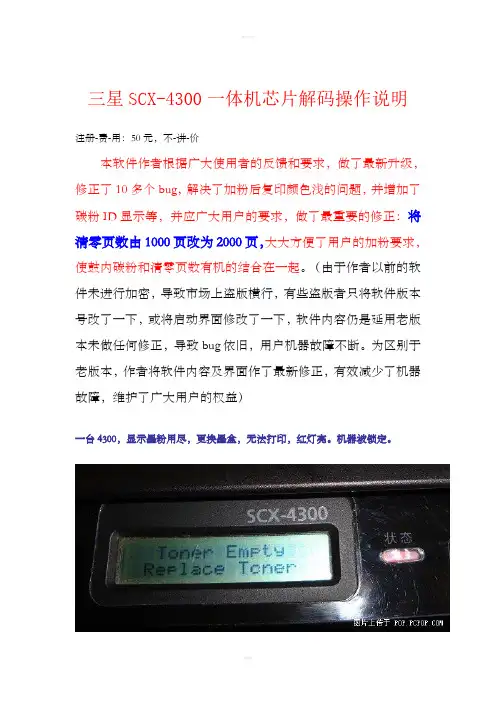

OK三星SCX-4300一体机芯片解码操作说明一台4300，显示墨粉用尽，更换墨盒，无法打印，红灯亮。
机器被锁定。
A Samsung SCX 4300 printer, when the screen shows “Toner Empty, Replace Toner cartridge”, the red light is on, the printer is locked.首先将打印机连上电脑。
然后启动打印机。
等预热完毕后。
电脑应该能检测出打印机的状态。
运行软件.At first connect your printer with the PC then start your printer. Waiting for your printer finish warm-up, the PC can detect the status of your printer, running the software.点击开始进入 Click “开始” enter：打印机应该依次显示：Your printer should show in turn:PC TO DRAM IS OK (如果显示PC TO DRAM IS NG不能传输到打印机。
打印机主板芯片的版本不对）PC TO DRAM IS OK (If it shows PC TO DRAM IS NG are not able to transfer to the printer. Then the version of motherboard chip is not right.）FLASH IS ERASINGFLASH PROGRMMING然后打印机重新预热。
预热完成后修改完成。
Then the printer will warm-up again. When it finish, the modificationis finished too.清零操作：Clearing zero operation:菜单（Menu）->10.Maintenance（维护）-->Clear Settings（清除设置）-->All Settings（所有设置）-->OK(确定)操作后打印机灯会闪几下，然后恢复正常的绿色，电脑墨粉状态条满格，完成清零。

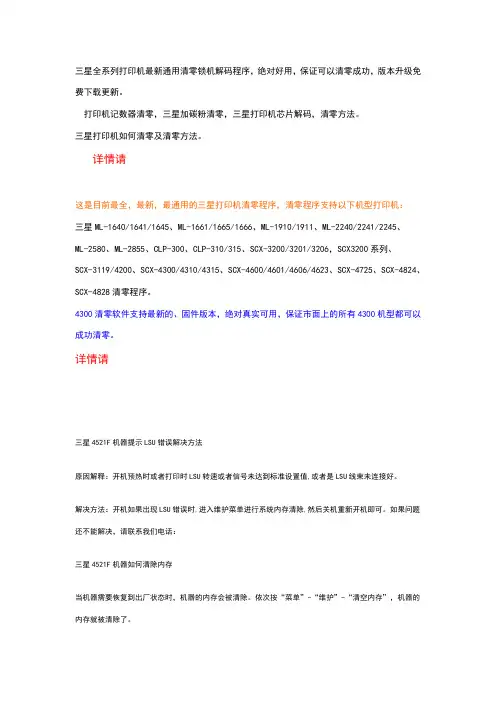

三星全系列打印机通用清零锁机解码程序,绝对好用三星全系列打印机最新通用清零锁机解码程序，绝对好用，保证可以清零成功，版本升级免费下载更新。
打印机记数器清零，三星加碳粉清零，三星打印机芯片解码，清零方法。
三星打印机如何清零及清零方法。
详情请这是目前最全，最新，最通用的三星打印机清零程序，清零程序支持以下机型打印机：三星ML-1640/1641/1645、ML-1661/1665/1666、ML-1910/1911、ML-2240/2241/2245、ML-2580、ML-2855、CLP-300、CLP-310/315、SCX-3200/3201/3206，SCX3200系列、SCX-3119/4200、SCX-4300/4310/4315、SCX-4600/4601/4606/4623、SCX-4725、SCX-4824、SCX-4828清零程序。
4300清零软件支持最新的、固件版本，绝对真实可用，保证市面上的所有4300机型都可以成功清零。
详情请三星4521F机器提示LSU错误解决方法原因解释：开机预热时或者打印时LSU转速或者信号未达到标准设置值,或者是LSU线束未连接好。
解决方法：开机如果出现LSU错误时,进入维护菜单进行系统内存清除,然后关机重新开机即可。
如果问题还不能解决，请联系我们电话：三星4521F机器如何清除内存当机器需要恢复到出厂状态时，机器的内存会被清除。
依次按“菜单”-“维护”-“清空内存”，机器的内存就被清除了。
解决三星SCX-4521F打印机复印身份证模糊：解决一：当看见复印出来的身份证模糊时，在机器的控制面板上面有个按建是原稿类型，此按建是有三个选项分别代表不同的复印格式，复印出来的类型是不同的，这三个选项是1文本2混合3图片。
在复印身份证时必需要选择混合模式在复印，会使身份证复印更加的清晰，使用文本模式复印身份证时，会出现上述复印模糊现象。
所以建议用户使用混合模式复印身份证为最佳。
三星手机解锁码大全手机解锁指令大全：BR>1. 三星解锁1，旧版三星600有两个复位码：*2767*2878# 。
*2767*3855#。
新版有一个：*2767*7377#。
解锁非常有效，并能排除部份设制故障三星N188解锁复位码也是*2767*2878#输入密码后手机自动关机再开机时指示灯会闪烁数次再开机。
三星A100或A188的通用锁码是9998。
2，三星2400,没有解锁码但有个方法:(A188也可用）1，将手机电池取下插入SIM卡，不上电池采用尾插供电。
2，开机将显示“以上锁密码”静待话机出现信号条。
3，约20秒后手机显示信号条，在开机状态下把SIM卡取出4，按SOS，确认，然后快速插入SIM卡（要快不要动其它键）5，此时话机出现“请稍等”然后显示“搜索”之后上网进入正常待机状态，进入菜单关闭话机锁。
（第四步完成后，手机有的不会马上出现“请稍等”一般10秒钟内才出现否则从新操作）3，A188。
A288。
A388解SIM卡锁：无卡待机状态ENTER *#9998*62783****# 显示“出错信息”；THEN ENTER *#9998*737#；侧键上翻找到PCK，有一串数字，记住去掉第一位后面的数字；输入所记的数字就可以；如不行输入#0146*和所记的数字#就OK，否则重写码片.▲三星2400解锁方法：外加电源（不用电池不插卡）开机，出信号后，按右功能键（SOS），再按左功能键（确认）同时插入SIM卡，显示“请稍等”即可绕过密码,进入手机菜单，这样一来锁就可解开,这个方法在2400 ****上很好用▲三星2100和2400解锁方法：读出码片（24C128）内容并备份存盘，把地址1C2到1CF都改为00即可。
2200的密码存放在从07BF开始的四个地址，密码为此地址数据减去30即如果数据为31、32、33、34则密码是1234。
地址0768是密码的开关功能位：01为关，00为开。
解除SP锁的方法是把从地址0FC0到101F的内容都改为00.补充：2400话机锁输入*2767*2878#和开机键一起按会出现“请稍等”就OK三星解话机锁：*2767*2878#/*2767*7377#三星码片复位：*2767*3855# 也可用于解机锁或卡锁三星调显示屏对比度：*#0523#三星软件版本：*#9999#三星A100-A188看版本：*#0837#*2767*7377# 码片复位（600新版）三星手机的秘籍：取消开机显示的国家名，SGH-800c：输入*#9998*268#，这时手机会出现一个菜单，按向上或向下的按键，选取Default Logo 即可；SGH-A100：输入*#9998*62783****#，这时手机会显示输入的命令不对，不要紧，按一下向下的箭头，输入*#9998*5646#，选取Default Logo 即可-------------------三星A300指令大全---------------*#9998*4357# 可用指令列表(即HELP，可看到以下大部分指令)；*#9999# 查看软件版本；*#0837# 显示硬件版本(包括软件版本和硬件生产日期，第6屏MP V1.xxx为硬件版本)；*#0001# 显示RS232串行通信参数设置；*#0324# 网络检测（工程模式）；*#0636# 存储器容量显示；*#0842# 测试震动；*#0289#或*#9998*289# 测试响铃(铃声调整，振铃器频率测试/显示频率，上下键调节)；*#0228#或*#9998*228#或*#1999# 显示电池的所有信息，电池参数显示，电池容量，类型/电压/温度；*#0778#或*#9998*0778# 翻屏，就可以显示SIM卡的详细信息了；*#0782# RTC Display（好象是显示当前时钟）*#0523#或*#9998*523# LCD对比度，上下键调节*#9998*364# 显示Watchdog状态*#9998*427# WATCHDOG信号路径设置*#9998*746# SIM卡文件规格测试*#9998*0377# 软件出错LOG (EEPROM错误显示)*#0638# SIM net Work ID*#9998*3323# Forced Crash（此栏估计是程序调试所用,慎用,有些死机只能下电池了）*#9998*9266# 显示收信通道号及收信强度；*#9998*786# 显示的内容为本次开机的时间以及本次开机后到当前的时间长。
OK

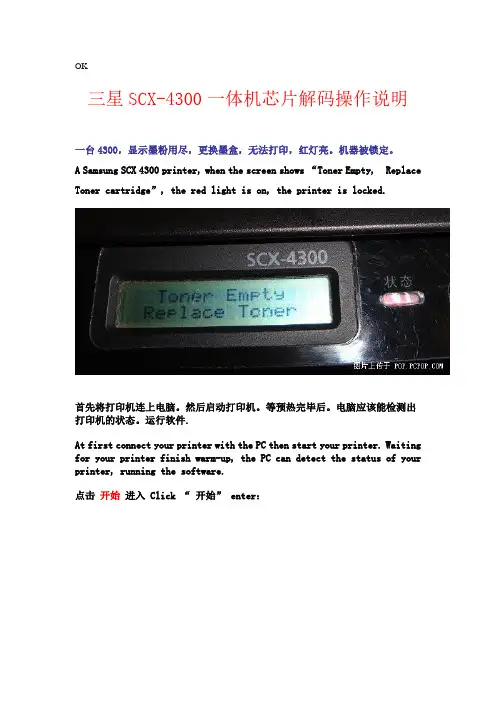

三星SCX-4300一体机芯片解码操作说明
一台4300，显示墨粉用尽，更换墨盒，无法打印，红灯亮。
机器被锁定。
A Samsung SCX 4300 printer, when the screen shows “Toner Empty, Replace Toner cartridge”, the red light is on, the printer is locked.
首先将打印机连上电脑。
然后启动打印机。
等预热完毕后。
电脑应该能检测出打印机的状态。
运行软件.
At first connect your printer with the PC then start your printer. Waiting for your printer finish warm-up, the PC can detect the status of your printer, running the software.
点击开始进入 Click “开始” enter：
打印机应该依次显示：
Your printer should show in turn:
PC TO DRAM IS OK (如果显示PC TO DRAM IS NG不能传输到打印机。
打
印机主板芯片的版本不对）
PC TO DRAM IS OK (If it shows PC TO DRAM IS NG are not able to transfer to the printer. Then the version of motherboard chip is not right.）
FLASH IS ERASING
FLASH PROGRMMING
然后打印机重新预热。
预热完成后修改完成。
Then the printer will warm-up again. When it finish, the modification
is finished too.
清零操作：Clearing zero operation:
菜单（Menu）->10.Maintenance（维护）-->Clear Settings（清除设置）-->All Settings（所有设置）-->OK(确定)
操作后打印机灯会闪几下，然后恢复正常的绿色，电脑墨粉状态条满格，完成清零。
The printer’s light will be flashing after the operation, then turn into normal green, it’s full at toner bar on computer, finish clearing zero.
以后当机子显示粉墨不足或刚加粉时就操作一次。
机子就恢复成满粉状态。
In future when the printer shows short of toner or after adding toner, operate it as above, the printer will return to full toner.
当打印变淡时注意及时加墨粉。
Remember to add toner when the printing turn into light color.
加粉必须自己操作。
打印机可没有自动加粉的功能。
You need to add toner by yourself. Printer have not the function of adding toner automatically.
QQ 604769802
重要说明Important specifications：
破解的方法：
1、将打印机连接到电脑。
2、启动打印机并等预热完毕。
这时电脑应能检测到打印机状态。
3、运行"SCX4300计数解码固件.exe",点击开始。
然后程序自动运行。
过两分钟左右，当退出按钮生效后点击退出。
完成破解。
1. Connect the printer to a computer.
2. Turn on the printer and waiting for finishing the warm up. At this time, the computer can check out the printer’s status.
3. Run”SCX4300 Counting Decode firmware.exe”. click “start”, then the program will run automatically. After two minutes, click “ exit“ when it turns up. Finish decoding.
清零操作：
连续按菜单（Menu）->10.Maintenance（维护）-->Clear Settings（清除设置）
-->All Settings（所有设置）--> 按OK（确定）键
注：每清零一次大约可以打印1千页。
一般鼓内的粉可打印约2-3千页。
Remark: It can print 1000 pages after clearing zero. Usually it can print 2000-3000 pages with the toner in the cartridge.
破解并清零后仍显示粉末不足的解决办法：
After cracking and clearing the printer still show the toner is not enough, what should you do:
1、连续按菜单键到8.报告(report) 再按确定打印一份系统报告。
查看第二条横线下的内容：
Firmware Version : 1.16fix（方法见附表）
如果不是则未破解，请重新破解。
2、请检查硒鼓内是否有芯片，如果有请取出芯片，或用透明胶封掉芯片触点。
3、如果前面2点没有问题，则检查清零操作是否正确。
1.Click the menu button continuously to 8 “report”then click OK to printer out a copy of
system report. Then check the content in the second line:
Firmware Version : 1.16fix（the method in the addendum）
2. Please check if there is a chip in your toner cartridge, if so please take out the chip or seal the
contact point of the chip by using the scotch tapes.
3. If there is not problem in the above two, please check if clearing zero is correct.
按菜单MENU键到8.report system data 确定。
打印一份系统资料
Press MENU to 8.report system data; and confirm to print a system document.
上面显示Firmware version :1.16fix 则表示修改成功，可以清零。
如果没用fix则没能修改，清零无效。
It shows successful modification and returns zero if the window displayed “Firmware version: 1.16fix”, or it can not be modified and invalid to return zero if not use “fix”.
如何封闭芯片How to close chip：
芯片在这个位置the position of chip
直接用透明胶粘死即可。
Directly blind the chip with scotch tape。
