图像传感器应用技术

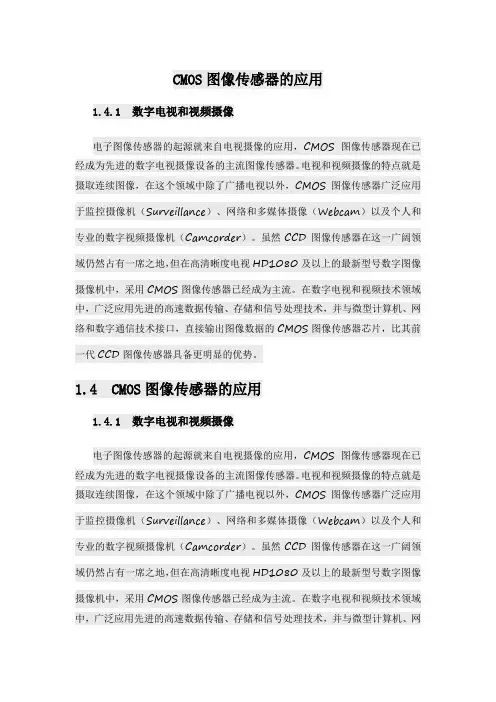

CMOS图像传感器的应用1.4.1 数字电视和视频摄像电子图像传感器的起源就来自电视摄像的应用，CMOS图像传感器现在已经成为先进的数字电视摄像设备的主流图像传感器。

电视和视频摄像的特点就是摄取连续图像，在这个领域中除了广播电视以外，CMOS图像传感器广泛应用于监控摄像机（Surveillance）、网络和多媒体摄像（Webcam）以及个人和专业的数字视频摄像机（Camcorder）。

虽然CCD图像传感器在这一广阔领域仍然占有一席之地，但在高清晰度电视HD1080及以上的最新型号数字图像摄像机中，采用CMOS图像传感器已经成为主流。

在数字电视和视频技术领域中，广泛应用先进的高速数据传输、存储和信号处理技术，并与微型计算机、网络和数字通信技术接口，直接输出图像数据的CMOS图像传感器芯片，比其前一代CCD图像传感器具备更明显的优势。

1.4 CMOS图像传感器的应用1.4.1 数字电视和视频摄像电子图像传感器的起源就来自电视摄像的应用，CMOS图像传感器现在已经成为先进的数字电视摄像设备的主流图像传感器。

电视和视频摄像的特点就是摄取连续图像，在这个领域中除了广播电视以外，CMOS图像传感器广泛应用于监控摄像机（Surveillance）、网络和多媒体摄像（Webcam）以及个人和专业的数字视频摄像机（Camcorder）。

虽然CCD图像传感器在这一广阔领域仍然占有一席之地，但在高清晰度电视HD1080及以上的最新型号数字图像摄像机中，采用CMOS图像传感器已经成为主流。

在数字电视和视频技术领域中，广泛应用先进的高速数据传输、存储和信号处理技术，并与微型计算机、网络和数字通信技术接口，直接输出图像数据的CMOS图像传感器芯片，比其前一代CCD图像传感器具备更明显的优势。

1.4.2 静止图像数码照相机当今的静止图像数码照相机已经几乎完全取代了有近二百年历史的胶片照相术。

当1975年伊斯曼-科达公司发明数码照相机时，正是得到了CCD图像传感器技术的帮助和推动。

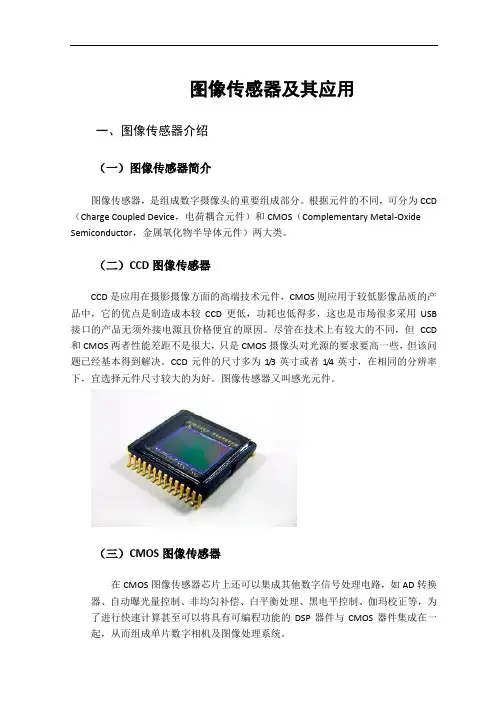

图像传感器及其应用一、图像传感器介绍（一）图像传感器简介图像传感器，是组成数字摄像头的重要组成部分。

根据元件的不同，可分为CCD （Charge Coupled Device，电荷耦合元件）和CMOS（Complementary Metal-Oxide Semiconductor，金属氧化物半导体元件）两大类。

（二）CCD图像传感器CCD是应用在摄影摄像方面的高端技术元件，CMOS则应用于较低影像品质的产品中，它的优点是制造成本较CCD更低，功耗也低得多，这也是市场很多采用USB 接口的产品无须外接电源且价格便宜的原因。

尽管在技术上有较大的不同，但CCD 和CMOS两者性能差距不是很大，只是CMOS摄像头对光源的要求要高一些，但该问题已经基本得到解决。

CCD元件的尺寸多为1/3英寸或者1/4英寸，在相同的分辨率下，宜选择元件尺寸较大的为好。

图像传感器又叫感光元件。

（三）CMOS图像传感器在CMOS图像传感器芯片上还可以集成其他数字信号处理电路，如AD转换器、自动曝光量控制、非均匀补偿、白平衡处理、黑电平控制、伽玛校正等，为了进行快速计算甚至可以将具有可编程功能的DSP器件与CMOS器件集成在一起，从而组成单片数字相机及图像处理系统。

1963年Morrison发表了可计算传感器，这是一种可以利用光导效应测定光斑位置的结构，成为CMOS图像传感器发展的开端。

1995年低噪声的CMOS有源像素传感器单片数字相机获得成功。

CMOS图像传感器具有以下几个优点：1）、随机窗口读取能力。

随机窗口读取操作是CMOS图像传感器在功能上优于CCD的一个方面，也称之为感兴趣区域选取。

此外，CMOS图像传感器的高集成特性使其很容易实现同时开多个跟踪窗口的功能。

2）、抗辐射能力。

总的来说，CMOS图像传感器潜在的抗辐射性能相对于CCD性能有重要增强。

3）、系统复杂程度和可靠性。

采用CMOS图像传感器可以大大地简化系统硬件结构。

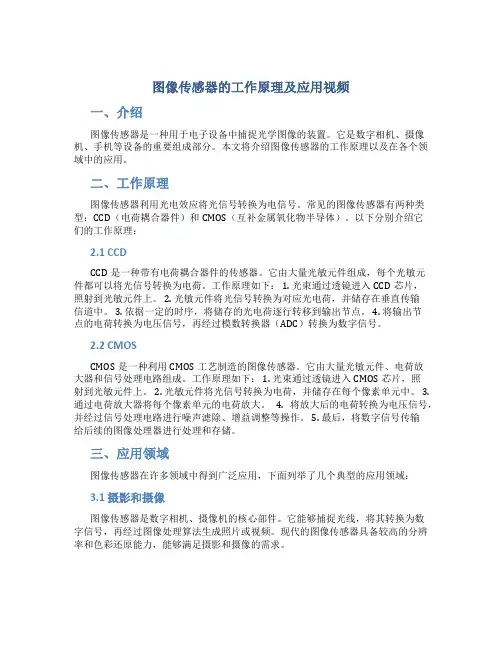

图像传感器的工作原理及应用视频一、介绍图像传感器是一种用于电子设备中捕捉光学图像的装置。

它是数字相机、摄像机、手机等设备的重要组成部分。

本文将介绍图像传感器的工作原理以及在各个领域中的应用。

二、工作原理图像传感器利用光电效应将光信号转换为电信号。

常见的图像传感器有两种类型：CCD（电荷耦合器件）和CMOS（互补金属氧化物半导体）。

以下分别介绍它们的工作原理：2.1 CCDCCD是一种带有电荷耦合器件的传感器。

它由大量光敏元件组成，每个光敏元件都可以将光信号转换为电荷。

工作原理如下： 1. 光束通过透镜进入CCD芯片，照射到光敏元件上。

2. 光敏元件将光信号转换为对应光电荷，并储存在垂直传输信道中。

3. 依据一定的时序，将储存的光电荷逐行转移到输出节点。

4. 将输出节点的电荷转换为电压信号，再经过模数转换器（ADC）转换为数字信号。

2.2 CMOSCMOS是一种利用CMOS工艺制造的图像传感器。

它由大量光敏元件、电荷放大器和信号处理电路组成。

工作原理如下： 1. 光束通过透镜进入CMOS芯片，照射到光敏元件上。

2. 光敏元件将光信号转换为电荷，并储存在每个像素单元中。

3. 通过电荷放大器将每个像素单元的电荷放大。

4. 将放大后的电荷转换为电压信号，并经过信号处理电路进行噪声滤除、增益调整等操作。

5. 最后，将数字信号传输给后续的图像处理器进行处理和存储。

三、应用领域图像传感器在许多领域中得到广泛应用，下面列举了几个典型的应用领域：3.1 摄影和摄像图像传感器是数字相机、摄像机的核心部件。

它能够捕捉光线，将其转换为数字信号，再经过图像处理算法生成照片或视频。

现代的图像传感器具备较高的分辨率和色彩还原能力，能够满足摄影和摄像的需求。

3.2 安防监控图像传感器在安防监控领域扮演着重要角色。

通过将图像传感器与摄像头相结合，可以实时监控并记录行人、车辆等活动。

图像传感器具有较高的灵敏度和动态范围，能够在低光环境和高对比度环境中提供清晰的图像。

简述cmos图像传感器的工作原理及应用CMOS图像传感器是一种用于转换光信号为电子信号的器件，可以将光学图像转换成数字图像，其工作原理是基于光电效应和集成电路技术。

CMOS图像传感器由图像传感单元阵列和信号处理单元组成。

图像传感单元阵列由大量的光敏单元组成，每个光敏单元具有一个光感受器和一个电荷积累器，用于将光信号转换为电荷，并对图像进行采样。

每个光敏单元相邻之间通过衬底电位的设置实现光电转换效应。

信号处理单元负责将电荷转换为电压、放大、采样和数字化。

CMOS图像传感器的工作原理如下：当光照射到光敏单元上时，光敏单元中的光感受器将光信号转化为电荷。

电荷通过电场的作用从光感受器向电荷积累器偏移，并在电荷积累器中积累。

一旦接收到光信号并完成电荷积累后，将在传感器的特定位置产生电压信号。

然后，信号处理单元会将电荷转换为电压，并对图像进行放大、采样和数字化处理。

最后，图像传感器将数字图像通过数据接口发送给外部设备。

CMOS图像传感器具有以下几个优点：1. 集成度高：CMOS图像传感器可以集成在单个芯片上，因此可以实现小尺寸和轻量化，适合于集成在各种移动设备中。

2. 低功耗：CMOS图像传感器的功耗相对较低，可以延长设备的电池寿命。

3. 成本低：相比于传统的CCD图像传感器，CMOS图像传感器的制造工艺更简单，成本更低。

4. 高速读取：CMOS图像传感器可以实现高速连续拍摄，适用于高速摄影和视频录制等应用。

5. 可编程性强：CMOS图像传感器的信号处理单元可以通过软件配置进行调整和优化，实现更灵活的图像处理。

CMOS图像传感器在各个领域都有广泛的应用，包括但不限于以下几个方面：1. 摄像头和视频监控：CMOS图像传感器可以应用于手机摄像头、数码相机、安防摄像头等领域，实现图像和视频的捕捉和处理。

2. 机器视觉和工业自动化：CMOS图像传感器可以应用于机器视觉系统中，用于图像的识别、测量和检测，广泛应用于工业自动化、智能制造等领域。

新型图像传感器ICCD的原理及应用1. 概述新型图像传感器ICCD（Intensified Charge-Coupled Device）是一种基于CCD技术的增强型图像传感器。

它通过引入增强器件，能够实现对弱光下图像的增强和捕捉。

本文将介绍ICCD的原理以及其在不同领域的应用。

2. ICCD原理ICCD传感器的原理主要包括增强、捕捉和传输三个过程。

2.1 增强过程增强过程是ICCD的关键部分，它通过引入增强器件，将弱光信号增强到足够的水平，以便后续的捕捉和传输。

增强器件通常是一种微通道板（Micro-Channel Plate，MCP），它由成百上千个微小的通道组成，可以将入射光子增强到多个电子。

这种增强效应使得ICCD能够在非常暗的环境下获得清晰的图像。

2.2 捕捉过程捕捉过程是指将增强后的信号捕捉并转换为电荷。

在ICCD中，增强后的光子经过MCP后，进入到感光元件——CCD芯片中。

在CCD芯片中，光子会通过光电效应产生电子，这些电子被存储在电荷传输区域。

捕捉过程的关键是确保高效率的光电转换和电子传输。

2.3 传输过程传输过程是指将捕捉到的电荷传输到输出端，形成图像信号。

传输过程主要依赖于CCD芯片中的排列和驱动电路。

通过适当的电荷传输和时序驱动，可以将电荷按照一定顺序传输到输出端，形成图像。

3. ICCD应用ICCD传感器具有强大的低光级别成像能力，因此在许多领域都有着广泛的应用。

3.1 夜视与安防ICCD传感器在夜视和安防领域中起到关键作用。

由于其能够在低光环境下进行增强和捕捉，可以实现对夜晚场景的清晰观察和监控。

它被广泛应用于军事、警察、交通监控等领域。

3.2 科学研究ICCD传感器也被广泛用于科学研究中，特别是在天文学和物理学领域。

由于天文观测和粒子探测常常需要在较弱的光条件下进行，ICCD传感器的增强能力可以使得这些实验和观测更加精确和可行。

3.3 医学成像在医学成像领域，ICCD传感器也有着广泛的应用，特别是在微生物学和细胞生物学研究中。

简述CMOS图像传感器的工作原理及应用1. 工作原理CMOS图像传感器（CMOS Image Sensor）作为一种常见的图像采集装置，在各种电子设备中被广泛应用。

它的工作原理主要包括以下几个步骤：1.1 光电转换当光线照射到CMOS图像传感器上时，光子会与图像传感器中的感光单元发生相互作用。

每个感光单元由一个光电二极管和一个储存电荷的电容器组成。

光电二极管的特殊结构使得它能够将光子转化为电荷。

1.2 电荷收集当感光单元吸收到光子后，光电二极管中的电子将被释放出来并存储在电容器中。

这个过程称为电荷收集。

光线越强，释放的电子就越多，储存在电容器中的电荷也就越多。

1.3 信号放大和采集为了确保图像的准确性和清晰度，接下来对储存的电荷进行放大和采集。

在CMOS图像传感器中，每个感光单元都有相应的输出线路，将电荷转化为电压信号，并经过放大电路进行信号放大。

1.4 数字转换放大后的模拟信号需要经过模数转换器（ADC）进行转换，将模拟信号转化为数字信号。

数字信号可以直接处理、存储和传输。

1.5 数据处理经过数字转换后，图像数据可以进行相关处理，如去噪、增强、压缩等。

处理后的图像可以输出到显示屏、存储设备或其他外部设备进行应用。

2. 应用2.1 摄像头CMOS图像传感器在摄像头中得到了广泛应用。

由于其低功耗、高集成度和成本效益等特点，CMOS图像传感器取代了传统的CCD图像传感器，成为主流的图像采集技术。

摄像头的应用领域包括智能手机、监控摄像机、数码相机等。

2.2 自动驾驶CMOS图像传感器在自动驾驶系统中发挥着重要的作用。

它可以捕捉到路面上的图像信息，识别道路标志、车辆、行人等障碍物，并将这些数据传输给自动驾驶系统进行处理和决策，从而实现自动驾驶功能。

2.3 医学影像在医学影像领域，CMOS图像传感器可以用于X光成像、透视成像和内窥镜等诊断设备中。

它可以高效地捕捉和记录患者的影像信息，帮助医生进行疾病的诊断和治疗。

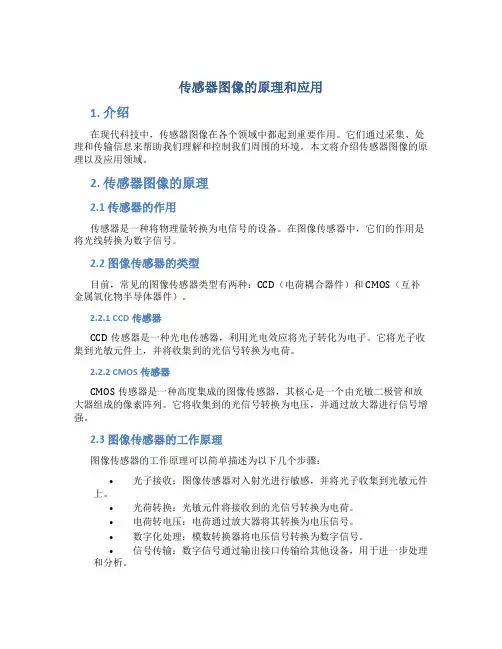

传感器图像的原理和应用1. 介绍在现代科技中，传感器图像在各个领域中都起到重要作用。

它们通过采集、处理和传输信息来帮助我们理解和控制我们周围的环境。

本文将介绍传感器图像的原理以及应用领域。

2. 传感器图像的原理2.1 传感器的作用传感器是一种将物理量转换为电信号的设备。

在图像传感器中，它们的作用是将光线转换为数字信号。

2.2 图像传感器的类型目前，常见的图像传感器类型有两种：CCD（电荷耦合器件）和CMOS（互补金属氧化物半导体器件）。

2.2.1 CCD传感器CCD传感器是一种光电传感器，利用光电效应将光子转化为电子。

它将光子收集到光敏元件上，并将收集到的光信号转换为电荷。

2.2.2 CMOS传感器CMOS传感器是一种高度集成的图像传感器，其核心是一个由光敏二极管和放大器组成的像素阵列。

它将收集到的光信号转换为电压，并通过放大器进行信号增强。

2.3 图像传感器的工作原理图像传感器的工作原理可以简单描述为以下几个步骤：•光子接收：图像传感器对入射光进行敏感，并将光子收集到光敏元件上。

•光荷转换：光敏元件将接收到的光信号转换为电荷。

•电荷转电压：电荷通过放大器将其转换为电压信号。

•数字化处理：模数转换器将电压信号转换为数字信号。

•信号传输：数字信号通过输出接口传输给其他设备，用于进一步处理和分析。

3. 传感器图像的应用传感器图像的应用非常广泛，下面列举了几个主要的应用领域。

3.1 摄影和摄像传感器图像在摄影和摄像领域中起到关键作用。

它们能够将光线转换为电信号，并通过处理和传输来捕捉和记录图像。

3.2 自动驾驶汽车自动驾驶汽车使用传感器图像来感知周围的环境。

图像传感器能够检测和识别道路、车辆、行人以及其他障碍物，帮助汽车做出相应的决策和行动。

3.3 医学成像在医学领域中，传感器图像被广泛应用于医学成像技术，如X射线、CT扫描、MRI和超声等。

这些图像技术能够提供有关人体内部结构和功能的信息。

3.4 安防监控传感器图像被广泛应用于安防领域。

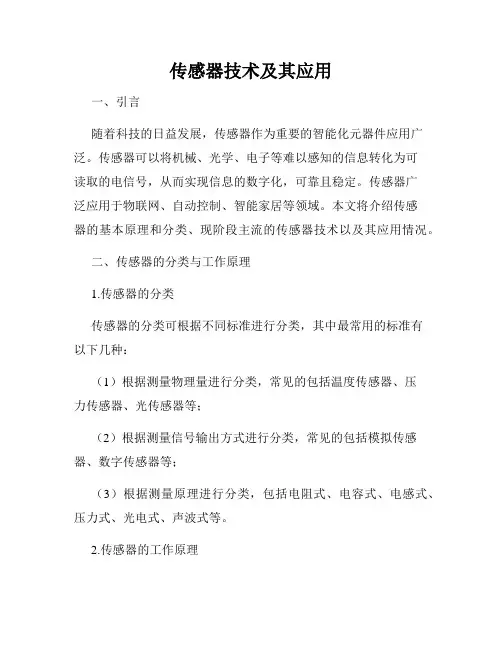

传感器技术及其应用一、引言随着科技的日益发展，传感器作为重要的智能化元器件应用广泛。

传感器可以将机械、光学、电子等难以感知的信息转化为可读取的电信号，从而实现信息的数字化，可靠且稳定。

传感器广泛应用于物联网、自动控制、智能家居等领域。

本文将介绍传感器的基本原理和分类、现阶段主流的传感器技术以及其应用情况。

二、传感器的分类与工作原理1.传感器的分类传感器的分类可根据不同标准进行分类，其中最常用的标准有以下几种：（1）根据测量物理量进行分类，常见的包括温度传感器、压力传感器、光传感器等；（2）根据测量信号输出方式进行分类，常见的包括模拟传感器、数字传感器等；（3）根据测量原理进行分类，包括电阻式、电容式、电感式、压力式、光电式、声波式等。

2.传感器的工作原理传感器是一种将非电信号转化为电信号的装置。

其工作原理通常分为两种：将要检测的物理量转换成电信号，或者将物理量转换成电学信号。

例如，热敏电阻传感器是一种根据温度变化产生阻值变化的传感器。

当热敏电阻受热后，其阻值会发生变化，然后将这种变化转化为电信号，输出到外部电路中，外部电路计算变量并输出结果。

三、传感器技术1.压力传感器技术压力传感器主要用于测量液体或气体的压力，现在逐渐应用于汽车、工业制造、空调等领域。

主要的技术包括陶瓷晶体、压电效应、半导体效应等。

陶瓷晶体压力传感器具有良好的稳定性和高温耐性能，在高温、腐蚀等环境下应用广泛。

压电效应压力传感器通过将加压物体的振动转化为电信号，并通过微小的电极输出信号。

半导体压力传感器通过通过测量变化的电阻实现对压力的测量。

2.温度传感器技术温度传感器是众多传感器中应用最为广泛的一种。

常见的温度传感器有热电偶、热敏电阻等。

目前，芯片级的温度传感器使得系统压缩更小，且精度高。

3.运动及方向传感器技术运动及方向传感器广泛应用于智能手表、手机等智能穿戴设备中。

最常见的技术包括三轴加速度计、三轴陀螺仪。

4.图像传感器技术图像传感器是一种将光学信号转换成电信号的传感器装置。
