磁电式电流表

磁电式电流表工作原理
 磁电式电流表即为中学物理常用的测量闭合回路电流大小的仪器。

当电流通过线圈时，导线受到安培力的作用，线圈左右两边所受安培力的方向相反，安装在轴上的线圈就会转动。

线圈中的电流方向改变时，安培力的方向随着改变，指针的偏转方向也随着改变。

根据指针的偏转方向，可以知道被测电流的方向。

 工作原理
 电流表由于蹄形磁铁和铁芯间的磁场是辐向均匀分布的，因此不管铜电线圈转到什幺角度，它的平面都跟磁感线平行。

因此，磁力矩与线圈中电流成正比（与线圈位置无关）。

当铜电线圈转动时，螺旋弹簧将被扭动，产生一个阻碍线圈转动的阻力矩，其大小与线圈转动的角度成正比，当磁力矩与螺旋弹簧中的阻力矩相等时，线圈停止转动，此时指针偏向的角度与电流成正比，故电流表的刻度是均匀的。

当线圈中的电流方向改变时，安培力的方向随着改变，指针的偏转方向也随着改变，所以，根据指针的偏转方向，可以知道被测电流的方向。

 磁电式电流表的读数是应用了电磁阻尼的原理。

为了使指针摆动快速稳定下来，从而便于快速读出示数，磁电式电流表将线圈绕在闭合的铝框上，在。

磁电式电流表原理
磁电式电流表是一种用于测量电流的仪器，它利用电流在磁场中产生的力来实
现测量。

在磁电式电流表中，有一个可转动的线圈，当电流通过线圈时，它会受到磁场力的作用，从而产生一个转矩，使得线圈转动。

通过测量线圈转动的角度或者转动的位移，就可以得到电流的大小。

磁电式电流表的原理主要包括磁场力和电流的关系、线圈的转动和测量等方面。

首先，磁电式电流表利用了电流在磁场中产生的力。

当电流通过线圈时，线圈
会受到磁场力的作用，这个力会导致线圈转动。

根据安培定律，电流在磁场中会受到一个力的作用，这个力的大小与电流的大小成正比，方向与磁场方向和电流方向的夹角有关。

因此，通过测量线圈的转动，就可以得到电流的大小。

其次，线圈的转动是通过测量来实现的。

磁电式电流表中通常会有一个指针，
它会随着线圈的转动而移动。

通过标定指针的位置和线圈转动的角度之间的关系，就可以将线圈的转动转换为电流的大小。

在实际测量中，可以通过读取指针的位置来得到电流的数值。

除了上述原理外，磁电式电流表还需要考虑一些其他因素，比如线圈的阻尼、
磁场的均匀性等。

线圈的转动需要有一定的阻尼，这样才能使得指针的移动平稳，不会出现来回摆动的情况。

而磁场的均匀性也会影响到测量的准确性，如果磁场不均匀，就会导致线圈受到的力不均匀，从而影响到测量结果。

总的来说，磁电式电流表是一种利用电流在磁场中产生的力来测量电流的仪器，它通过线圈的转动来实现测量，并且需要考虑一些其他因素来保证测量的准确性。

通过深入理解磁电式电流表的原理，可以更好地使用和维护这种仪器，保证测量的准确性和可靠性。

磁电式电流计工作原理
磁电式电流计又称表头，是测量直流电流的常用电工仪表。

磁电式电流表的工作原理基于安培定律，即载流导体在磁场中受到的安培力与电流强度和磁场强度成正比。

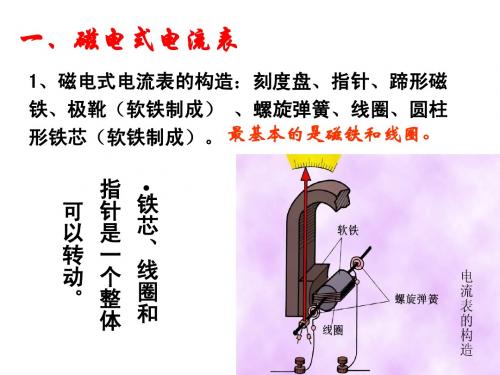

具体来说，磁电式电流计主要由永磁体、极靴、线圈和指针等部分组成。

其中，永磁体产生恒定的磁场，极靴将磁场汇聚并引导到线圈所在的位置。

当被测电流通过线圈时，根据安培定律，线圈将受到一个与电流方向垂直的安培力作用。

这个安培力会使线圈发生偏转，进而带动指针转动。

通过指针的偏转角度，可以指示出被测电流的大小。

为了提高测量精度，磁电式电流计通常还会采用一些辅助措施，如使用游丝来产生反作用力矩，使指针能够稳定地停留在某个位置。

磁电式电流计具有结构简单、使用方便、精度高等优点，因此在电工测量中得到了广泛应用。

需要注意的是，磁电式电流计只能测量直流电流，不能测量交流电流。

如果需要测量交流电流，可以使用交流电流表或其他适合的仪表。

总之，磁电式电流计的工作原理基于安培定律，通过测量载流导体在磁场中受到的安培力来指示被测电流的大小。

它是一种常用的电工测量仪表，具有结构简单、使用方便、精度高等优点。

磁电式电流表的原理磁电式电流表是一种常见的电流测量仪器，它利用了磁场与电流之间的相互作用原理。

下面将详细介绍磁电式电流表的工作原理。

1. 磁场与电流的相互作用磁场与通过导体的电流之间存在相互作用。

当电流通过导体时，会在导体周围产生磁场。

而磁场会对通过导体的电流产生力的作用，这种力被称为洛伦兹力。

洛伦兹力的大小与磁场强度和电流大小有关。

2. 磁电式电流表的结构磁电式电流表由一个磁场系统和一个电流感应系统组成。

磁场系统通常由一个永磁体和一个铁芯组成。

电流感应系统由一个线圈和一个指针组成。

3. 磁电式电流表的工作原理当通过磁电式电流表的导线中有电流流过时，电流感应系统中的线圈会受到洛伦兹力的作用。

这个力会使线圈产生一个力矩，将线圈转动一定角度。

转动的角度与电流大小成正比。

4. 磁电式电流表的灵敏度磁电式电流表的灵敏度是指单位电流通过时指针转动的角度。

灵敏度取决于线圈的匝数和磁场的强度。

通常，灵敏度较高的磁电式电流表能够测量较小的电流。

5. 磁电式电流表的量程磁电式电流表的量程是指能够测量的最大电流值。

为了保护磁电式电流表不受过大电流的损坏，通常在磁电式电流表的电路中加入保险丝。

当电流超过量程时，保险丝会断开，起到保护作用。

6. 磁电式电流表的使用注意事项在使用磁电式电流表时，需要注意以下几点：- 确保磁电式电流表的量程足够大，能够满足测量的电流范围。

- 避免将磁电式电流表连接在超出其量程的电路中，以免损坏电流表。

- 在使用磁电式电流表进行测量时，应确保电路处于断开状态，并将磁电式电流表正确连接在需要测量的电路中。

- 在读取磁电式电流表的测量结果时，应注意读取指针所指示的刻度值，并结合量程范围进行判断。

7. 磁电式电流表的优缺点磁电式电流表具有以下优点：- 适用于测量直流电流和交流电流。

- 结构简单，制造成本较低。

- 读数直观，易于操作。

然而，磁电式电流表也存在一些缺点：- 灵敏度较低，不能测量较小的电流。

磁电式电流表工作原理
磁电式电流表是一种常用的电流测量仪器，它利用电流在磁场中的作用力来实现电流的测量。

其工作原理主要包括磁场作用力原理、电流表的工作原理和电流表的结构原理。

首先，磁电式电流表的工作原理基于磁场作用力原理。

当电流通过导线时，会在导线周围产生磁场。

如果在这个磁场中放置一个磁铁或者磁性材料，磁铁会受到一个作用力，使得磁铁转动。

根据安培力的原理，电流与磁场之间会相互作用，产生一个力矩，使得磁铁在磁场中发生偏转。

而磁电式电流表正是利用了这一原理，通过测量磁铁偏转的角度来实现对电流的测量。

其次，磁电式电流表的工作原理还涉及到电流表的工作原理。

电流表通常由磁场系统、电流表盘和指针组成。

当电流通过电流表的线圈时，线圈中会产生一个磁场，这个磁场与磁铁的磁场相互作用，使得磁铁受到一个力矩，从而使得指针发生偏转。

通过测量指针的偏转角度，就可以得到电流的大小。

最后，磁电式电流表的工作原理还与电流表的结构原理有关。

电流表的结构设计要考虑到磁场的均匀性、线圈的匝数和长度、磁铁的材料和形状等因素。

只有合理设计电流表的结构，才能保证电流表的准确测量。

总的来说，磁电式电流表的工作原理是基于磁场作用力原理和电流表的工作原理，通过合理的结构设计来实现电流的测量。

它具有测量范围广、精度高、响应速度快等优点，因此在工业、科研和生活中得到了广泛的应用。

希望本文能够帮助大家更好地理解磁电式电流表的工作原理。

2.2 磁电系电流表考纲要求：1、掌握磁电系电流表的基本结构、工作原理。

2、掌握磁电系电流表的量程扩大方法、多量程的连接方式。

3、掌握磁电系电流表的内阻选择。

4、了解磁电系电流表的技术特性及应用范围。

5、掌握磁电系电流表的使用及维护方法。

知识要点：一、磁电系电流表的结构磁电系电流表是由和构成。

1、分流器其中测量线路主要元件是，它的作用是，采用的材料是。

2、外附分流器①适用于测量的电流，可以减小对仪表的影响；②结构上有对接线端钮，内侧细的一对叫端钮，使用时要与相联；外侧粗的一对叫端钮，使用时要与相联；这样联接的好处是。

③接线图（请连接好）④主要参数（一般不标电阻值）额定电流：；额定电压：。

2、多量程电流表测量线路的连接①开路连接（一般不用）a.连接图b.优点；缺点。

②闭路连接（实际常用）a.连接图b.优点；缺点。

二、磁电系电流表的工作原理1、量程扩大的方法：。

2、分流电阻的计算公式：R fl =▲重要结论：同一表头，电流表的量程扩大的越大，分流电阻就。

三、磁电系电流表的内阻选择计算公式：R A≤（条件允许，则越小越）四、磁电系电流表的技术特性和应用范围1、技术特性除具有磁电系测量机构的技术特性外还具有如下特性：①内阻；②结构复杂，成本较高；③应用范围广。

2、应用范围主要用于的测量，利用，其量限范围可以从几微安～几百安培。

五、磁电系电流表的使用维护方法1、用于测量电流时与被测量电路联，并接在电位一侧；端钮有正、负（+、-）之分，电流从端钮流进，从流出；多量程时标“﹡”为，该端钮电流是流进还是流出，需要看另一端钮。

2、合理选择电流表的准确度、量程、内阻、组别。

①准确度：（精确选择计算最大引用误差）一般地讲，级的磁电系电流表适合用于标准表及精密测量中；级的磁电系电流表适合用于实验室中进行测量；级的磁电系电流表适合用于工矿企业中作为电气设备运行监测和电气设备检修使用。

②量程、内阻：参考前面所讲内容。

③组别：根据使用环境选择适合的组别。
