肥皂盒塑料模具设计说明书肥皂盒塑料模具设计说明书一、引言1.1 项目背景肥皂盒是一种常见的家居用品，广泛应用于各种洗涤和美容产品的包装中。
为了满足市场需求，我们需要设计一款适用于肥皂盒的塑料模具，以提高生产效率和产品质量。
1.2 目的本文档旨在提供给设计师和工程师一个详细的设计说明，包括肥皂盒塑料模具的设计要求、材料选择、结构设计、尺寸规格等。
二、设计要求2.1 使用环境肥皂盒塑料模具将用于批量生产肥皂盒。
模具在生产过程中需要承受高温、高压等工艺要求，并在生产过程中确保模具的稳定性和耐用性。
2.2 材料选择为了提高模具的耐用性和稳定性，我们建议采用优质的工程塑料作为模具材料。
常用的工程塑料包括聚丙烯(PP)、聚乙烯(PE)、聚苯乙烯(PS)等。
2.3 结构设计模具的结构设计应简洁而稳定，以保证模具在生产过程中不易受损。
建议使用模块化设计，以便于更换模具部件和维修。
2.4 尺寸规格根据市场需求和产品设计要求，我们需要设计不同规格的肥皂盒模具。
模具的尺寸应满足产品设计要求，并确保容易拆卸和组装。
三、设计过程3.1 初步设计基于以上设计要求，我们进行初步设计，包括模具结构示意图、尺寸草图等。
3.2 详细设计在初步设计的基础上，进一步进行模具的详细设计。
详细设计包括各个模具部件的CAD图纸、工艺参数、材料选择等。
3.3 模具制造根据详细设计的图纸和工艺参数，进行模具的制造。
模具制造过程中需要注意质量控制和品管检查，确保模具的精确度和稳定性。
3.4 测试评估制造完成后，进行模具的测试和评估。
测试内容包括模具的稳定性、尺寸精度、生产效率等。
四、附件本文档涉及的附件包括：- 初步设计示意图- 详细设计CAD图纸- 模具制造工艺参数五、法律名词及注释1.工程塑料：是一类具有良好机械性能、耐磨性、耐化学腐蚀性、电绝缘性以及热变形性等综合性能的塑料材料。
2.模块化设计：将复杂的系统分解为若干相互独立、相互协作、可重复应用的模块，使系统设计更加灵活和高效。
塑料模具课程设计说明书设计题目肥皂盒底盒设计2010级学生模具设计与制造专业课程设计任务书第一章塑料成型工艺基础2.1 肥皂盒的造型设计………………………………………………………2.2 肥皂盒塑料PS的结构与工艺特性………………………………………第二章塑件工艺性分析3.1 工艺性分析 (5)3.2 注塑机的选择 (6)第三章分型面的选择 (7)第四章浇注系统的设计5.1 普通浇注系统的设计 (7)第五章成型零部件的结构设计6.1 凹模的结构设计 (15)6.2 型芯结构的设计 (16)6.3 成型零部件的工作尺寸的计算 (17)第六章结构零部件的设计7.1 22 7.2 合模导向机构的设计 (23)第七章推出机构的设计8.1 推出机构设计原则 (24)8.2 推出机构的选择 (25)8.3 推出力的计算 (26)8.4 推杆的设计 (26)8.5 推出机构工作原理图 (27)第八章加热、冷却系统的设计9.1 冷却回路的尺寸确定 (27)9.2 冷却回路的布置 (28)第九章主要尺寸的校核10.1 模具厚度的校核 (29)10.2 开模行程的校核 (29)10.3 注射模具的工作原理装配图 (30)第十章结束语 (30)第十一章参考文献 (3)第一章塑料成型工艺基础1．1．肥皂盒的造型设计其图形如图2—1到2—4所示：图2-1图2-2肥皂盒在我们的生活中非常的普遍，几乎每家都要用到。
市场上也有各种各样的肥皂盒，形状各异，有些是把肥皂盒做成水果造型，有些是动植物造型，来吸引顾客的目光，以引发人们的购买欲。
此次设计的肥皂盒的结构较简单，主要是在肥皂盒的底部打孔，这样可以让积累在里面的水自然流出，省去人工进行操作了。
也可以提高肥皂的使用寿命。
优点是：结构简单，提高肥皂的使用寿命；缺点是:有可能使水流在卧室，不能保证房间的整洁性。
在开模时需保证塑件留在型腔上，用推杆顶出。
关键词：复位机构，脱模机构，浇口。
课程设计指导书一、 题目：塑料肥皂盒 材料：PVC二、明确设计任务，收集有关资料：1、了解设计的任务、内容、要求和步骤，制定设计工作进度计划2、将UG零件图转化为CAD平面图，并标好尺寸3、查阅、收集有关的设计参考资料4、了解所设计零件的用途、结构、性能，在整个产品中装配关系、技术要 求、生产批量5、塑胶厂车间的设备资料6、模具制造技能和设备条件及可采用的模具标准情况三、工艺性分析分析塑胶件的工艺性包括技术和经济两方面，在技术方面，根据产品图纸， 只要分析塑胶件的形状特点、尺寸大小、尺寸标注方法、精度要求、表面质量和 材料性能等因素，是否符合模塑工艺要求；在经济方面，主要根据塑胶件的生产 批量分析产品成本，阐明采用注射生产可取得的经济效益。
1、塑胶件的形状和尺寸：塑胶件的形状和尺寸不同，对模塑工艺要求也不同。
2、塑胶件的尺寸精度和外观要求：塑胶件的尺寸精度和外观要求与模塑工艺方法、 模具结构型式及制造精度等 有关。
3、生产批量生产批量的大小，直接影响模具的结构型式，一般大批量生产时，可选用一 模多腔来提高生产率；小批量生产时，可采用单型腔模具等进行生产来降低模具 的制造费用。
4、其它方面在对塑胶件进行工艺分析时， 除了考虑上诉因素外， 还应分析塑胶件的厚度、塑料成型性能及模塑生产常见的制品缺陷问题对模塑工艺的影响。
四、 确定成型方案及模具型式：根据对塑胶零件的形状、尺寸、精度及表面质量要求的分析结果，确定所需 的，模塑成型方案，制品的后加工、分型面的选择、型腔的数目和排列、成型零 件的结构、浇注系统等。
五、 工艺计算和设计1、注射量计算：涉及到选择注射机的规格型号，一般应先进行计算。
对于 形状复杂不规则的制品，可以利用UG的“分析/质量属性”来计算质量。
或者采 用估算估计塑料的用量，及保证足够的塑料用量为原则。
2、浇注系统设计计算：这是设计注射模的第一步，只有完成注系统的设计 后才能估算型腔压力、注射时间、校核锁模力，从而进一步校核所选择的注射机 是否符合要求。
课程设计指导书一、题目：塑料肥皂盒材料：PVC二、明确设计任务，收集有关资料：1、了解设计的任务、内容、要求和步骤，制定设计工作进度计划2、将UG零件图转化为CAD平面图，并标好尺寸3、查阅、收集有关的设计参考资料4、了解所设计零件的用途、结构、性能，在整个产品中装配关系、技术要求、生产批量5、塑胶厂车间的设备资料6、模具制造技能和设备条件及可采用的模具标准情况三、工艺性分析分析塑胶件的工艺性包括技术和经济两方面，在技术方面，根据产品图纸，只要分析塑胶件的形状特点、尺寸大小、尺寸标注方法、精度要求、表面质量和材料性能等因素，是否符合模塑工艺要求；在经济方面，主要根据塑胶件的生产批量分析产品成本，阐明采用注射生产可取得的经济效益。
1、塑胶件的形状和尺寸：塑胶件的形状和尺寸不同，对模塑工艺要求也不同。
2、塑胶件的尺寸精度和外观要求：塑胶件的尺寸精度和外观要求与模塑工艺方法、模具结构型式及制造精度等有关。
3、生产批量生产批量的大小，直接影响模具的结构型式，一般大批量生产时，可选用一模多腔来提高生产率；小批量生产时，可采用单型腔模具等进行生产来降低模具的制造费用。
4、其它方面在对塑胶件进行工艺分析时，除了考虑上诉因素外，还应分析塑胶件的厚度、塑料成型性能及模塑生产常见的制品缺陷问题对模塑工艺的影响。
四、确定成型方案及模具型式：根据对塑胶零件的形状、尺寸、精度及表面质量要求的分析结果，确定所需的，模塑成型方案，制品的后加工、分型面的选择、型腔的数目和排列、成型零件的结构、浇注系统等。
五、工艺计算和设计1、注射量计算：涉及到选择注射机的规格型号，一般应先进行计算。
对于形状复杂不规则的制品，可以利用UG的“分析质量属性”来计算质量。
或者采用估算估计塑料的用量，及保证足够的塑料用量为原则。
2、浇注系统设计计算：这是设计注射模的第一步，只有完成注系统的设计后才能估算型腔压力、注射时间、校核锁模力，从而进一步校核所选择的注射机是否符合要求。

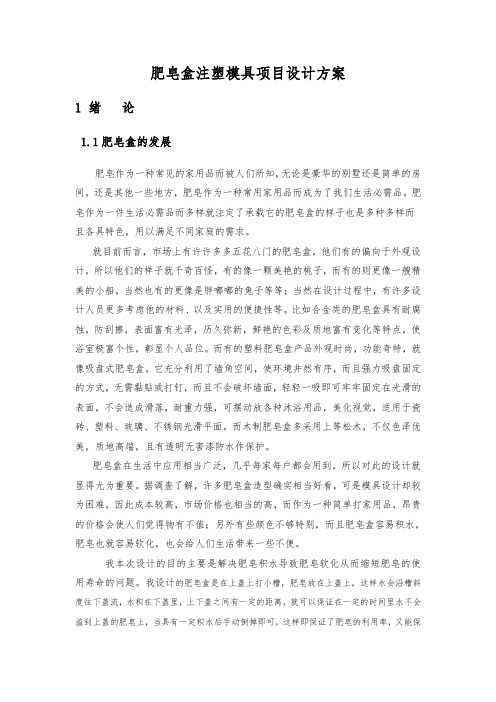

肥皂盒注塑模具项目设计方案1 绪论1.1肥皂盒的发展肥皂作为一种常见的家用品而被人们所知，无论是豪华的别墅还是简单的房间，还是其他一些地方，肥皂作为一种常用家用品而成为了我们生活必需品。
肥皂作为一件生活必需品而多样就注定了承载它的肥皂盒的样子也是多种多样而且各具特色，用以满足不同家庭的需求。
就目前而言，市场上有许许多多五花八门的肥皂盒，他们有的偏向于外观设计，所以他们的样子就千奇百怪，有的像一颗美艳的桃子，而有的则更像一艘精美的小船，当然也有的更像是胖嘟嘟的兔子等等；当然在设计过程中，有许多设计人员更多考虑他的材料、以及实用的便捷性等。
比如合金类的肥皂盒具有耐腐蚀，防刮擦，表面富有光泽，历久弥新，鲜艳的色彩及质地富有变化等特点，使浴室极富个性，彰显个人品位。
而有的塑料肥皂盒产品外观时尚，功能奇特，就像吸盘式肥皂盒，它充分利用了墙角空间，使环境井然有序，而且强力吸盘固定的方式，无需黏贴或打钉，而且不会破坏墙面，轻轻一吸即可牢牢固定在光滑的表面，不会造成滑落，耐重力强，可摆动放各种沐浴用品，美化视觉，适用于瓷砖、塑料、玻璃、不锈钢光滑平面。
而木制肥皂盒多采用上等松木，不仅色泽优美，质地高端，且有透明无害漆防水作保护。
肥皂盒在生活中应用相当广泛，几乎每家每户都会用到，所以对此的设计就显得尤为重要。
据调查了解，许多肥皂盒造型确实相当好看，可是模具设计却较为困难，因此成本较高，市场价格也相当的高，而作为一种简单打家用品，昂贵的价格会使人们觉得物有不值；另外有些颜色不够特别，而且肥皂盒容易积水，肥皂也就容易软化，也会给人们生活带来一些不便。
我本次设计的目的主要是解决肥皂积水导致肥皂软化从而缩短肥皂的使用寿命的问题。
我设计的肥皂盒是在上盖上打小槽，肥皂放在上盖上，这样水会沿槽斜度往下盖流，水积在下盖里，上下盖之间有一定的距离，就可以保证在一定的时间里水不会溢到上盖的肥皂上，当具有一定积水后手动倒掉即可，这样即保证了肥皂的利用率，又能保证房间的整洁，而且在上盖之上也可以添加一些独特的设计，以满足人们对其外观的需要。
摘要本注射模具设计为一塑料肥皂盒的注射模具设计，塑件结构比较简单，塑件质量要求是不允许有裂纹、变形缺陷。
本设计从分型面设计开始，进行了浇注系统、冷却系统、成型零件、模架的设计，并进行了必要的校核。
同时并简单的编制了模具的加工工艺。
根据题目设计的主要任务是肥皂盒注塑模具的设计。
也就是设计一副注塑模具来生产肥皂盒塑件产品，以实现自动化提高产量。
针对肥皂盒的具体结构，该模具是侧浇口的单分型面注射模具。
通过模具设计表明该模具能达到盒盖的质量和加工工艺要求。
关键词：Pro ENGINEER、注射模、浇注系统、冷却系统、模架。
AbstractThis is a plastic injection mold design and injection mold design comb,plastic parts relatively simple plastic parts quality requirements is not permitted crack, deformation defects.The design started from the sub-surface design, were pouring system, cooling system, molded parts, mold design, and carry out the necessary checking.at the same time And a simple preparation of the mold of the process. According to the design of the subject's main task is to set fruit injection mold design. Design is an injection mold to produce scop lidpieces of plastic products in order to achieve automation to increase output. For the specific structure of the fruit plate, the die is the pointof the one type injection mold surface. Through the die design that thelid of the mold to achieve the quality and processing requirements. Keywords:Pro ENGINEER, injection mold, injection system, cooling system, mold.绪论模具制造是国家经济建设中的一项重要产业，振兴和发展我国的模具工业，日益受到人们的重视和关注。
基于ug的肥皂盒注塑模设计毕业设计摘要本文是关于肥皂盒的塑料注塑模具的设计，在正确分析塑件的结构，技术要求及企业的生产实际情况后进行塑件的注射模设计。
分别对聚苯乙烯的性能，塑件结构特点分析后，采用了侧浇口进行浇注，以及注射机的选用，分型面的选择，型腔数目的确定，成型零部件的结构设计以及相关的计算，并配有图例来加以说明。
采用CAD软件对模具进行辅助设计、分析、绘图。
其核心知识是塑料成型、材料成型技术基础、机械设计、塑料成型工艺、计算机辅助设计、模具CAD等。
通过本次设计，可以对注射模具有一个初步完整的认识，注意到设计中的一些细节问题，如制作的结构、成型零部件的尺寸计算，了解模具结构及工作原理；设计中对注射机相关重要参数进行验证，包括模具闭合厚度、模具安装尺寸、模具开模行程、注射机的锁模等。
校核合格后，进行成型零件加工工艺过程的制定，既要保证塑件的质量，又要兼顾经济性。
关键字：聚苯乙烯（PS），注射模，肥皂盒，浇注系统，分型面ABSTRACTThis article is about the soapbox mold design, plastic parts in the correct analysis of the structure, technical requirements and actual situation of production after the injection mold plastic parts design. Respectively Polypropylene performance analysis of structural characteristics of plastic parts, the use of points for pouring gate, as well as the choice of injection machine, the choice of parting surface, the determination of the number of cavity, forming the structural design of components, with a legend to be described. The use of CAD software for mold design, analysis, graphics. The core knowledge is the plastic mold, molding material and technological base, and mechanical design, plastic molding technology, computer-aided design, CAD, such as mold.Through this design may to cast the mold to have a preliminary understanding, notes in the design certain detail question, understands the mold structure and the principle work, The design should be certification, Primarily related to the injection machine of important parameters the certification including die close thickness sizes, the name distance, injection machine of the die drae force and so on. After checking qualified , the molding parts machining process design must ensure that the quality of Supervision taking into account the economy.KEY WORDS：polystyrene，injection mold, soapbox , pouring system, parting surface第一章绪论 (2)第二章注射成型工艺及注射机的选择 (3)2.1 塑件三维图及基本尺寸 (3)2．2．肥皂盒塑料PS的结构与工艺特性 (4)2.2.1塑料的含义及分类42.2.2 塑料的组成52.2.3 塑料的特性52.2.4主要塑料的性能参数6.2.2.5聚苯乙烯的工艺性能72.3注射机的选择 (8)2.3.1工艺分析82.3.2 注射成型基本过程92..3.3注射机的分类92.3.4 注射机的选择112.3.5注射机工艺参数的校核12第三章塑件在模具中的位置 (12)3.1 型腔数目的确定 (12)3.2 型腔的分布 (13)3.3 分型面的选择 (14)第四章浇注系统的设计 (15)4.1 浇注系统的组成及设计原则 (15)4.2主流道的设计 (16)4.3 分流道的设计 (17)4.3.1设计要求174.4浇口设计 (18)4.5冷料穴和拉料杆的设计 (20)4.6 排气系统的设计 (20)第五章成型零部件的结构设计 (21)5.1凹模的结构设计 (21)5.2 型芯结构的设计 (22)5.2.1主型芯的设计235.2.2小型芯的设计235.3 成型零部件的工作尺寸的计算 (23)5.3.1计算成型零部件工作尺寸要考虑的因素235.3.2成型零部件相关尺寸的计算 (24)第六章结构零部件的设计 (26)6.1模架的选择 (26)6.2支撑零部件的设计 (27)6.2.1支撑板的设计286.3合模导向机构的设计 (28)6.3.1导柱导向机构设计要点：286.2.2导柱的设计286.3.3 导套的结构设计28第七章推出机构的设计 (28)7.1推出机构的设计原则 (29)7.2推出机构的选择 (29)7.3推件力的计算 (30)7.4推出机构的导向与复位 (31)第八章加热、冷却系统的设计 (31)8.1 冷却系统的作用 (31)8.2 冷却回路的尺寸确定 (32)8.3冷却回路的布置 (32)8.4模具加热系统的设计 (33)第9章校核 (33)9.1 模具厚度的校核 (33)9.2开模行程和塑件推出距离的校核 (33)9.3注射模具工作原理装配图 (34)第十章结束语 (34)参考文献 (35)第一章绪论我们日常生产、生活中所使用到的各种工具和产品，大到机床的底座、机身外壳，小到一个胚头螺丝、纽扣以及各种家用电器的外壳，无不与模具有着密切的关系。
继续教育学院自考毕业设计（论文）专业名称模具设计与制造学生姓名指导教师2014年3月20日毕业设计（论文）任务书一、毕业设计（论文）题目：肥皂盒模具设计二、毕业设计（论文）内容：本课题主要任务就是设计塑料肥皂盒零件的注塑模具设计，绘制出模具装配图和大部分零件图，熟悉注塑设计步骤，了解模具的结构特点。
三、主要参考资料：[1]冷冲模设计及制造，中国机械工业教育协会，机械工业出版社[2] 《精通PRO/E中文野火版模具设计篇》/李军主编。
——北京: 中国青年出版社,模具设计与制造专业学生姓名闫帅指导教师韩军目录一、摘要•••••••••••••••••••••••••••••••••••••••••••••••••4 （一）前言•••••••••••••••••••••••••••••••••••••••••••4 （二）模塑成型概述••••••••••••••••••••••••••••••••4 （三）塑件材料的选择••••••••••••••••••••••••••••••5（四）塑件结构、尺寸及精度•••••••••••••••••••••••••6（五）注射机的选择及校核•••••••••••••••••••••••••••••8 （六）成型总体方案•••••••••••••••••••••••••••••••••••10 （七）成型部份设计•••••••••••••••••••••••••••••••••••12 结论•••••••••••••••••••••••••••••••••••••••••••••••••••16 致谢•••••••••••••••••••••••••••••••••••••••••••••••••••16 参考文献•••••••••••••••••••••••••••••••••••••••••••••••16肥皂盒模具设计一、摘要本模具是“肥皂盒”的注射成型模具。
课程设计指导书一、题目：塑料肥皂盒材料：PVC二、明确设计任务，收集有关资料：1、了解设计的任务、内容、要求和步骤，制定设计工作进度计划2、将UG零件图转化为CAD平面图，并标好尺寸3、查阅、收集有关的设计参考资料4、了解所设计零件的用途、结构、性能，在整个产品中装配关系、技术要求、生产批量5、塑胶厂车间的设备资料6、模具制造技能和设备条件及可采用的模具标准情况三、工艺性分析分析塑胶件的工艺性包括技术和经济两方面，在技术方面，根据产品图纸，只要分析塑胶件的形状特点、尺寸大小、尺寸标注方法、精度要求、表面质量和材料性能等因素，是否符合模塑工艺要求；在经济方面，主要根据塑胶件的生产批量分析产品成本，阐明采用注射生产可取得的经济效益。
1、塑胶件的形状和尺寸：塑胶件的形状和尺寸不同，对模塑工艺要求也不同。
2、塑胶件的尺寸精度和外观要求：塑胶件的尺寸精度和外观要求与模塑工艺方法、模具结构型式及制造精度等有关。
3、生产批量生产批量的大小，直接影响模具的结构型式，一般大批量生产时，可选用一模多腔来提高生产率；小批量生产时，可采用单型腔模具等进行生产来降低模具的制造费用。
4、其它方面在对塑胶件进行工艺分析时，除了考虑上诉因素外，还应分析塑胶件的厚度、塑料成型性能及模塑生产常见的制品缺陷问题对模塑工艺的影响。
四、确定成型方案及模具型式：根据对塑胶零件的形状、尺寸、精度及表面质量要求的分析结果，确定所需的，模塑成型方案，制品的后加工、分型面的选择、型腔的数目和排列、成型零件的结构、浇注系统等。
五、工艺计算和设计1、注射量计算：涉及到选择注射机的规格型号，一般应先进行计算。
对于形状复杂不规则的制品，可以利用UG的“分析/质量属性”来计算质量。
或者采用估算估计塑料的用量，及保证足够的塑料用量为原则。
2、浇注系统设计计算：这是设计注射模的第一步，只有完成注系统的设计后才能估算型腔压力、注射时间、校核锁模力，从而进一步校核所选择的注射机是否符合要求。
浇注系统设计计算包括浇道布置、主流道和分流道断面尺寸计算、浇注系统压力降计算和型腔压力校核。
3、成型零件工作尺寸计算：主要有凹模和型芯径向尺寸高度尺寸，其最大值直接关系到模具尺寸大小，而工作尺寸的精度则直接影响到制品精度。
为计算方便，凡孔类尺寸均及其最小尺寸作为公称尺寸，凡轴类尺寸均及最大尺寸作为公称尺寸；进行工作尺寸计算时应考虑塑料的收缩率和模具寿命等因素。
4、模具冷却与加热系统计算：冷却系统计算包括冷却时间和冷却参数计算。
冷却参数包括冷却面积、冷却水空长度和孔数的计算及冷却水流动状态的校核和冷却水入口与出口处温差的校核。
模具加热工艺计算主要是加热功率计算。
5、注射压力、锁模力和安装尺寸校核：模具初步设计完成后，还需校核所选择的注射机注射压力和锁模力能否满足塑料成型要求，校核模具外形尺寸可否方便安装，行程是否满足模塑成型及取件要求。
六、进行模具结构设计：1、确定凹模尺寸：先计算凹模厚度，再根据厚度确定凹模周界尺寸，在确定凹模周界尺寸时要注意：第一，浇注系统的布置，特别是对于一模多腔的塑料模应仔细考虑模腔位置和浇道布置；第二，要考虑凹模上螺孔的布置位置；第三，主流道中心与模板的几何中心应重合；第四，凹模外形尺寸尽量按国家标准选取。
2、选择模架并确定其他模具零件的主要参数；在确定模架结构形式和定模、动模板的尺寸后，可根据定模、动模板的尺寸，从《塑料模国家标准》GB/T12555-1990和GB/T12556-1990中确定模架规格。
待模架规格确定后即可确定主要塑模零件的规格参数。
再查阅有关零件图表，就可以画装配图了。
七、画装配图一般先画上主视图，再画侧视图和其他视图。
由于注射机大多为卧式的，故注射模也常按安装位置画成卧式，画主视图最好从分型面开始向左右两个方向画比较方便。
1、主视图：绘制模具工作位置的剖面图2、侧视图：一般情况下绘制定模部分视图3、俯视图、局部剖视图等4、列出零件明细表，注明材质和数量，凡标准件须注明规格5、技术要求及说明，包括所选注射机设备型号，所选用的标准模架型号，模具闭合高度，模具间隙及其它要求。
八、绘制各非标准零件图零件图上应注明全部尺寸、公差与配合、行位公差、表面粗糙度、所用材料、热处理方法及其它要求九、编写技术文件1、编写注射成型工艺卡片：根据塑料的成型特点，查阅有关资料，确定合理的注射成型工艺参数，并作成工艺卡片。
2、编写加工工艺过程卡片：选取两个重要模具成型零件，确定加工工艺路线，并作成加工工艺过程卡片3、编写设计说明书目录第一部分产品的说明第二部分塑件分析第三部分注射机的型号和规格选择及校核第四部分型腔的数目决定及排布第五部分分型面的选择第六部分浇注系统的设计第七部分成型零件的工作尺寸计算及结构形式第八部分导柱导向机构的设置第九部分推出机构的设计第十部分温度调节系统的设置第十一部分模具的动作过程第十二部分设计小结第十三部分参考资料第一部分产品的说明肥皂盒是日常用品，几乎家家户户都有，商店里出售的肥皂盒也是各式各样，丰富多彩，有很特别的设计以赢得消费者的喜爱。
此次设计的是肥皂盒底座，结构比较简单，但考虑的是其实用性。
为了防止香皂遇水软化，将底座设计成了中间凸起的曲面，并在底座水平放置面处开了漏水孔。
为了防止使用香皂后手滑，特别将肥皂盒侧面设计成了内凹的曲面。
此次产品是在UG 6.0的辅助下完成的。
产品图如下：图一零件实体图第二部分塑件的分析PVC塑料化学名称：聚氯乙烯比重:1.38克/立方厘米成型收缩率:0.6-1.5%产品需要预热到70~90度，预热时间为4~6小时成型温度：230~330℃成型时间为40~130秒成型特性：1.无定形料,吸湿性小,但为了提高流动性，防止发生气泡则宜先干燥。
