深圳特安可燃气体报警器技术手册范本

深圳特安可燃气体报警器技术手册Last updated on the afternoon of January 3, 2021第7章深圳特安可燃气体报警器深圳特安可燃气体报警器包括探测器和控制器两部分，本公司推荐使用的为探测器部分，控制器部分则为可选项，有特殊要求的用户可以选择。

我们推荐使用的两种探测器型号为JB-QT-TON90A和ES2000T两种。

一．摘要JB-QT-TON90A可燃气体探测器产品特点测量精度高：传感器采用进口气体敏感元件，具有精度高、选择好等特点。

总线制连接：总线传输（四总线）方便接线，降低用户安装成本。

数字信号总线输出：数字信号总线传输提高系统的抗干扰能力。

隔爆型防爆：可用于工厂条件的1、2区危险场所。

电源：工业标准DC24V供电。

安装方便：传感器探头结构采用外部插拔式，若现场更换探头，只需旋开防护罩，即可进行更换；内部机芯设计采用组件形式，组件之间采用插接式连接，现场维修只需更换组件即可完成。

ES2000T可燃气体探测器产品特点测量精度高：传感器采用进口气体敏感元件，具有精度高、选择好等特点。

多种线制连接：ES2000T（两三线制）气体变送器是工业用可燃/有毒气体安全检测仪器。

多种信号：可输出4～20mA标准电流信号，便与DCS、PLC等工业自动化系统连接。

隔爆型防爆：可用于工厂条件的1、2区危险场所。

安装方便：专业设计的安装支架，仪器现场安装方便、快捷。

维修方便：传感探头结构采用外部插拔式，若现场更换探头，只需旋开防护罩，即可进行更换；内部机芯设计采用组件形式，组件之间采用插接式联接，现场维修只需更换组件即可完成。

二．技术规格JB-QT-TON90A可燃气体探测器技术指标检测原理：催化燃烧式;检测气体：天然气、液化石油气、煤气、烷类、醇、酮、苯、汽油等ⅡC级T6组可燃气体；测量范围：0～100%LEL；精度：±5%FS；信号输出：标准4～20mA电流输出；防爆方式：隔爆型；防爆标志：ExdⅡCT6；防爆连接螺纹:G3/4管螺纹；工作电压：AC220V/50Hz；最大功耗：小于等于路温度范围：-40℃～+70℃相对湿度：20%～95%RHES2000T可燃气体探测器技术指标检测原理：催化燃烧式，电化学式检测气体：C2H2，H2S，CO，CO2，CL2，NH3等可燃气体；测量范围：0～100%LEL，0～1000ppm；报警设定：低限25%LEL（可在2%至25%之间任意设定），高限50%LEL；精度：±3%FS；信号输出：标准4～20mA电流输出；防爆方式：隔爆型；防爆标志：ExdⅡCT6防爆连接螺纹:G3/4管螺纹工作电压：DC24V最大功耗：小于等于路温度范围：-40℃～+70℃相对湿度：20%～95%RH规格及适用气体三．仪表尺寸及安装指导说明1、JB-QT-TON90A可燃气体探测器总结构图安装固定1、先将安装支架固定在安装立柱上（如安装点没有合适的立柱选用直径20m-80mm的铁管作为安装立柱固定在安装点）。

第八分册技术手册内部文件不得复制第 7 章深圳特安可燃气体报警器深圳特安可燃气体报警器包括探测器和控制器两部分，本公司推荐使用的为探测器部分，控制器部分则为可选项，有特殊要求的用户可以选择。

我们推荐使用的两种探测器型号为JB-QT-TON90A和 ES2000T两种。

一．摘要JB-QT-TON90A可燃气体探测器产品特点测量精度高：传感器采用进口气体敏感元件，具有精度高、选择好等特点。

总线制连接：总线传输（四总线）方便接线，降低用户安装成本。

数字信号总线输出：数字信号总线传输提高系统的抗干扰能力。

隔爆型防爆：可用于工厂条件的1、 2 区危险场所。

电源：工业标准DC24V供电。

安装方便：传感器探头结构采用外部插拔式，若现场更换探头，只需旋开防护罩，即可进行更换；内部机芯设计采用组件形式，组件之间采用插接式连接，现场维修只需更换组件即可完成。

ES2000T可燃气体探测器产品特点测量精度高：传感器采用进口气体敏感元件，具有精度高、选择好等特点。

多种线制连接： ES2000T（两三线制）气体变送器是工业用可燃/ 有毒气体安全检测仪器。

多种信号：可输出4～ 20mA标准电流信号，便与DCS、 PLC等工业自动化系统连接。

隔爆型防爆：可用于工厂条件的1、 2 区危险场所。

安装方便：专业设计的安装支架，仪器现场安装方便、快捷。

维修方便：传感探头结构采用外部插拔式，若现场更换探头，只需旋开防护罩，即可进行更换；内部机芯设计采用组件形式，组件之间采用插接式联接，现场维修只需更换组件即可完成。

第八分册技术手册内部文件不得复制二．技术规格JB-QT-TON90A可燃气体探测器技术指标检测原理：催化燃烧式;检测气体：天然气、液化石油气、煤气、烷类、醇、酮、苯、汽油等ⅡC级 T6 组可燃气体；测量范围： 0～100%LEL；精度：± 5%FS；信号输出：标准4～ 20mA电流输出；防爆方式：隔爆型；防爆标志： ExdⅡCT6；防爆连接螺纹:G3/4 管螺纹；工作电压： AC220V/50Hz；最大功耗：小于等于 5.5W/ 路温度范围： - 40℃～ +70℃相对湿度： 20%～ 95%RHES2000T可燃气体探测器技术指标检测原理：催化燃烧式，电化学式检测气体： C2H2， H2S，CO， CO2， CL2， NH3等可燃气体；测量范围： 0～100%LEL，0～ 1000ppm；报警设定：低限25%LEL（可在 2%至 25%之间任意设定），高限50%LEL；精度：± 3%FS；信号输出：标准4～ 20mA电流输出；防爆方式：隔爆型；防爆标志： ExdⅡCT6防爆连接螺纹:G3/4 管螺纹工作电压： DC24V最大功耗：小于等于 5.5W/ 路温度范围： - 40℃～ +70℃相对湿度： 20%～ 95%RH规格及适用气体第八分册技术手册QJ/FcA0330 － 2006内部文件不得复制基本规格所测气体常备量程检测方式接线方式ES2000T-C可燃气体100%LEL催化燃烧式三线制ES2000T-H2氢气100%LEL催化燃烧式三线制ES2000T-H2氢气5%VOL电化学式两线制ES2000T-NH3氨气100%LEL催化燃烧式三线制ES2000T-NH3氨气200ppm电化学式两线制ES2000T-CO一氧化碳200ppm电化学式两线制ES2000T-H2S硫化氢50ppm电化学式两线制ES2000T-O2氧气25%VOL电化学式两线制ES2000T-Cl2氯气10ppm电化学式两线制三．仪表尺寸及安装指导说明1、JB-QT-TON90A可燃气体探测器总结构图安装固定1、先将安装支架固定在安装立柱上（如安装点没有合适的立柱选用直径20m-80mm的铁管作为安装立柱固定在安装点）。

可燃气体报警控制器说明书可燃气体报警控制器说明书1：产品概述1.1 产品简介本可燃气体报警控制器是一款用于监测可燃气体浓度并进行报警的设备，广泛应用于工业、商业和家庭环境中。

1.2 产品特点- 高灵敏度：可燃气体的浓度范围广，低至ppm级别的可燃气体也能够及时检测到。

- 高准确度：采用先进的传感器技术，保证了测量准确度的提高。

- 响应迅速：一旦检测到可燃气体浓度超标，报警控制器立即发出警报信号。

- 可编程设置：用户可以根据实际需求对报警控制器的参数进行设置，如报警阈值、报警方式等。

1.3 适用范围本可燃气体报警控制器适用于一切可燃气体监测情况，包括但不限于天然气、液化气、煤气等。

2：安装与维护2.1 安装前准备2.1.1 确保安装环境符合要求：安装环境应干燥、通风良好，远离有腐蚀性气体和高温环境。

2.1.2 确认电源：根据设备规格，选择合适的电源供给，并检查电源线路的接线是否正确。

2.2 安装指导2.2.1 固定安装：将报警控制器固定在合适的位置，确保固定牢固，以免受到外力移动或摇晃。

2.2.2 接线安装：根据设备说明书，正确接线，确保电源和传感器的连接准确无误。

2.3 维护与保养2.3.1 定期检查：定期检查报警控制器的工作状态、报警装置和传感器的故障情况，确保设备正常工作。

2.3.2 清洁保养：定期清洁报警控制器的外壳和传感器，防止尘埃和杂质对设备造成影响。

3：使用说明3.1 开机与关机3.1.1 开机：接通电源后，报警控制器会进行自检，确保设备正常工作。

3.1.2 关机：在正常工作状态下，按下关机按钮，报警控制器会关闭电源并停止工作。

3.2 参数设置3.2.1 报警阈值设置：用户可以根据实际需求，设置可燃气体浓度超过多少时触发报警。

3.2.2 报警方式设置：用户可以选择报警控制器的报警方式，如声音报警、光闪烁报警等。

3.3 报警处理3.3.1 报警信号：当可燃气体浓度超过设置的报警阈值时，报警控制器会发出警报信号。

ESD200点型可燃气体探测器使 用 说 明 书（V2.3）深圳市特安电子有限公司地址：深圳市福田区天安数码城创新科技广场A座1706号电话：0755-******** 83437124传真：0755-********质量方针通过我们对工作质量的持续改进来满足顾客的需求，并使顾客得到发展及成功。

设备安装、操作和维护之前务必仔细阅读技术手册。

特别留意警告和注意事项。

所有警告都在此处列出，并在手册相应章节中重复提到。

注意事项分别在相应章节中列出。

安装过程及操作必须严格遵照国家相关标准要求。

探测器内部的任何操作都必须由专业人员执行。

打开探测器机壳之前，为减少危险气体点燃的风险，必须先断开电源。

切勿在危险气体可能存在的情况下打开接线盒/机壳，或更换传感器。

探测器必须安全接地，以防受到射频干扰的影响。

设备内外各有一个接地点，确保所有屏蔽层都在控制器星形接地点处或探测器接地点处，可靠接地。

但两者不得同时接地，否则会形成接地回路，从而导致误报。

只能在非危险区域更换遥控器电池。

更换电池只能是通过认证的AAA碱性电池，如劲量碱性电池E92或耐久电池MN2400。

更换电池时，只能使用两个相同类型的新电池。

传感器内部可能含有腐蚀性溶液，故处理时应特别小心。

切勿擅自或任意拆卸传感器。

不得将传感器置于超建议范围的温度下。

不得将传感器置于有机溶剂或可燃性液体中。

传感器使用期限达到时，应从环保的角度，依照地方废物管理以及环境法规的要求进行安全处理。

以下警告提示在整个手册中都会提到。

警告：清楚任何可能导致重大事故和人身伤亡的危险或不安全隐患。

注意：清楚任何可能导致人身伤害或产品或财产损失的危险或不安全隐患。

备注：清楚有用/附加信息。

针对任何此资料中未提到的信息，或有必要添加或纠正的内容，请直接联系深圳市特安电子有限公司。

深圳市特安电子有限公司真诚接受任何针对资料内容上的错误或遗漏而提出的批评目 录1. 产品概述2. 产品技术指标、结构 2.1 2.2 结构 2.3 探测器内部构件3. 3.1 探测3.1.1 安装说明 3.1.2 电缆线连接 4. 产品使用4.1 操作4.2 探测器开启操作 4.3 零点设置 4.4 量程设置 4.5 用户设置5. 产品维护5.15.2主要技术指标 产品安装 器安装 操作寿命 传感器的更换...................................................................................................................................................................................................................................................................................................................................................................................................... .......................................................................................................................................................................................................................................................................................................................................... (122334567111114161718232323)1、 产品概述ESD200 点型可燃气体探测器采用模块化设计，产品防爆性能符合GB3836.1-2000《爆炸性气体环境用电气设备第1部份:通用要求》，GB3836.2-2000《爆炸性气体环境用电设备第2部份：隔爆型"d"》的规定，防爆标志为ExdⅡCT6。

EP200-1型可燃气体探测器操作指导书1 主要内容与适用范围本指导书规定了可燃气体探测器的操作程序及注意事项。

本指导书适用于深圳市特安电子有限公司生产的EP200-1型便携式可燃气体探测器作业。

2 检查与准备2.1 检查探测器外观是否干净、完整。

2.2 检查探测器电量是否充足,是否进行了零点标定。

2.3 检查进气口/排气孔是否通畅，是否需要清理或更换过滤网。

3 操作程序3.1 按住“”图标3s，探测器由关机状态进入开机状态。

3.2 探测器进入开机状态后首先进行声光自检。

3.3 声光自检完成后进入传感器预热过程，显示180s 倒计时，倒计时完成时，探测器发出嘀的报警声响，提示预热完成进入待检测状态。

3.4 将探测器的探杆入口置于待检测气体浓度的区域，按“”图标开启泵吸机进行气体浓度检测。

3.4.1 当检查到气体浓度低于设置的低限报警值时，探测器处于正常状态，指示灯为绿色，每2s闪烁1次。

3.4.2 当检查到气体浓度高于设置的低限报警值而低于高限报警值时，探测器处于低警状态，指示灯为红色，每2s闪烁1次，报警声响与指示灯闪烁同步。

3.4.3 当检查到气体浓度高于设置的高限报警值时，探测器处于高限报警状态，指示灯为红色，每秒闪烁两次，报警声响与指示灯闪烁同步。

3.5 检测完毕，按住“”图标3s以上，显示屏的字符全部熄灭，指示灯以黄色伴“嘀”的报警声而闪烁；然后显示屏的背光灯熄灭，探测器进入关机状态。

3.6 清理现场，做好记录。

4 注意事项4.1 开机要在新鲜空气中进行。

4.2 长时间不使用探测器时，应将电池充满并从探测器中取出，存放于干燥处。

4.3 应避免人为的经常用高浓度可燃气体对探测器进行冲击。

4.4 严禁探头浸入水、油等液体，以免灵敏度降低或损坏传感器。

4.5 避免在低温环境下使用。

记录：KLRQ/JL-G02-1计量器具检定计划表3ZD-01KLRQ/JL-G02-13ZD-02 计量器具检定表。

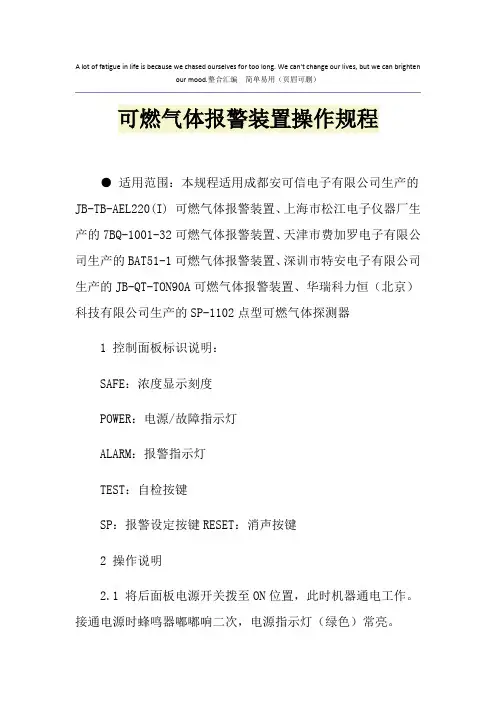

A lot of fatigue in life is because we chased ourselves for too long. We can't change our lives, but we can brightenour mood.整合汇编简单易用（页眉可删）可燃气体报警装置操作规程●适用范围：本规程适用成都安可信电子有限公司生产的JB-TB-AEL220(I) 可燃气体报警装置、上海市松江电子仪器厂生产的7BQ-1001-32可燃气体报警装置、天津市费加罗电子有限公司生产的BAT51-1可燃气体报警装置、深训市特安电子有限公司生产的JB-QT-TON90A可燃气体报警装置、华瑞科力恒（北京）科技有限公司生产的SP-1102点型可燃气体探测器1 控制面板标识说明：SAFE：浓度显示刻度POWER：电源/故障指示灯ALARM：报警指示灯TEST：自检按键SP：报警设定按键RESET：消声按键2 操作说明2.1 将后面板电源开关拨至ON位置，此时机器通电工作。

接通电源时蜂鸣器嘟嘟响二次，电源指示灯（绿色）常亮。

2.2 机器通电延时约30秒钟预热后方能进入正常工作状态，并发出一声蜂鸣声。

2.3 延时过后方可进行键盘操作。

机器连续通电48小时。

2.4 完成通电48小时后，机器即进入正常监控状态。

3 检测元件的寿命及使用注意事项3.1 检测元件的使用寿命在正常使用情况下为3年。

使用时请注意以下情况：探测器不要安装在有水蒸气或长期有水淋的场地；避免人为的经常高浓度可燃性气体的冲击；避免探测器经常断电，经常性断电将导致检测元件工作不稳定。

3.2 检测元件到期后，必须更换检测元件。

4可燃气体报警装置的维护5可燃气体报警装置常见故障、原因及处理方法。
