目录1. 概述 (2)LD-B10-10系列干式变压器温度控制器(简称温控器)是专为干式变压器安全运行设计的一种智能控制器。

该温控器采用单片机技术，利用预埋在干式变压器三相绕组中的三只铂热电阻来检测及显示变压器绕组的温升，能够自动启停冷却风机对绕组进行强迫风冷，并能控制超温报警及超温跳闸输出，以保证变压器运行在安全状态。

2 2. 技术指标 (2)2.1 测量范围： -30.0℃～240.0℃ (2)2.2 测量精度：精度等级 1级(温控器0.5级，传感器B级) (2)分辨率 0.1℃ (2)2.3 使用条件：环境温度 -20℃～+55℃相对湿度 < 95％(25℃) (2)电源电压 AC220V(+10％，-15%) 电源频率 50HZ或60HZ(±2HZ) (2)2.4 温控器功耗：≤8W (2)2.5 执行标准: 生产标准： JB/T7631-2005《变压器用电子温控器》 (2)通过的认证：ISO9001：2008国际质量管理体系认证 (2)通过的试验：IEC61000-4：2002国际标准 (2)GB/T17626-2008《电磁兼容试验和测量技术》标准 (2)2.6 继电器触点输出：风机触点容量：10A/250VAC (2)控制输出容量：5A/250VAC；5A/30VDC(阻性) (2)2.7 Pt100传感器引线采用三线制，其探头尺寸：Ф3mm×30mm或Ф4mm×40mm (2)2.8 温控器外型尺寸：80mm×160mm×100mm (高×宽×深) (2)嵌装开孔尺寸：76+1mm×152+1mm(高×宽) (2)3. 功能与型号分类 (2)注：若用户对温控器有其它特殊的技术要求，请在订货时加以说明。

(2)4．传感电缆总成 (3)5.1 温控器工作状态显示(以常规D型温控器为例) (4)6. 参数设置 (5)7. DC4～20mA电流输出型(E型) (8)8. RS485通讯型 (F型) (8)9. 订货须知 (9)10. 温控器安装图(单位mm) (9)11. 接线图 (10)12．服务 (11)1. 概述LD-B10-10系列干式变压器温度控制器(简称温控器)是专为干式变压器安全运行设计的一种智能控制器。

该温控器采用单片机技术，利用预埋在干式变压器三相绕组中的三只铂热电阻来检测及显示变压器绕组的温升，能够自动启停冷却风机对绕组进行强迫风冷，并能控制超温报警及超温跳闸输出，以保证变压器运行在安全状态。

2. 技术指标2.1 测量范围： -30.0℃～240.0℃2.2 测量精度：精度等级 1级(温控器0.5级，传感器B级)分辨率 0.1℃2.3 使用条件：环境温度 -20℃～+55℃相对湿度 < 95％(25℃)电源电压 AC220V(+10％，-15%) 电源频率 50HZ或60HZ(±2HZ) 2.4 温控器功耗：≤8W2.5 执行标准: 生产标准： JB/T7631-2005《变压器用电子温控器》通过的认证：ISO9001：2008国际质量管理体系认证通过的试验：IEC61000-4：2002国际标准GB/T17626-2008《电磁兼容试验和测量技术》标准2.6 继电器触点输出：风机触点容量：10A/250VAC控制输出容量：5A/250VAC；5A/30VDC(阻性)2.7 Pt100传感器引线采用三线制，其探头尺寸：Ф3mm×30mm或Ф4mm×40mm2.8 温控器外型尺寸：80mm×160mm×100mm (高×宽×深)嵌装开孔尺寸：76+1mm×152+1mm(高×宽)3. 功能与型号分类4．传感电缆总成4.1 D25传感电缆(三线制)D/E/F型三路电缆连接示意图G/I型四路电缆连接示意图4.2 传感器4.2.1 Pt100铂电阻是一种在-30.0℃～240.0℃范围内线性较好的热电阻，它符合GB/T8622-97《工业铂电阻技术条件及分度表》B级要求。

4.2.2 外形尺寸：Ф3mm×30mm或Ф4mm×40mm4.2.3 Pt100铂电阻的电阻与温度的对应曲线:-351122Pt100传感器电缆线LCLBC相D25传感器插头B相A相LAPt100传感器电缆线LC、LdLBC相D25传感器插头B相A相d路LA5. 显示与按键5.1 温控器工作状态显示(以常规D型温控器为例)5.1.1 温控器上电后，先进入“上电自检”状态，面板显示如下：PV L E A dSV - b 1 06秒钟后，温控器自动转入正常工作状态。

如输入接线正确，温控器测量回路本身无故障，PV与SV分别显示测量值和测量绕组相序。

如果要求温控器自检，可按复位键。

5.1.2 如果温控器测量回路接线有误，PV闪烁显示 -Er- ，故障继电器J5闭合。

5.1.3 如果温控器测量回路开路，PV闪烁显示–OP- ，故障继电器J5闭合。

5.1.4 如果输入信号超出温控器测量范围：超上限时，PV闪烁显示 -OH- ，故障继电器J5闭合。

超下限时，PV闪烁显示–OL- ，故障继电器J5闭合。

5.1.5 风机运行：绿色指示灯亮，风机控制继电器J3闭合。

5.1.6 超温报警：黄色指示灯亮，超温报警继电器J2闭合。

5.1.7 超温跳闸：PV闪烁显示温度值，超温跳闸继电器J1闭合。

5.1.8 SV显示值含义：5.2按键功能注：在按键操作过程中，若不按任何键，约100秒后温控器自动返回正常工作状态，同时设定无效。

6. 参数设置6.1 “黑匣子”功能进入该功能操作状态，可查看停电前瞬间各相绕组的温度值。

6.2 冷却风机激励(风机定时启停)功能注：时间间隔单位为小时，设定范围0～150。

风机每次自动运行时间已由软件定为2分钟，用户无法修改。

例：设为0，则表示风机无定时启停功能；若设为24，则风机将每隔24小时自动启停一次，用户可根据实际情况设置间隔时间。

6.3 参数设定步骤（表中所示参数均为参考值，具体设定值以产品出厂标签为准）6.3.1 LD-B10-10D/E/F型温控器的操作流程：注：若Ob=90.0 dF=10.0 即风机启动温度> 90.0+10.0=100.0℃风机关闭温度< 90.0-10.0=80.0℃6.3.2 LD-B10-10G型温控器的操作流程：注: ①若ObJ=35.0 dFJ=2.5 即机房风扇启动温度> 35.0+2.5=37.5℃机房风扇关闭温度< 35.0-2.5=32.5℃②机房超温跳闸与绕组超温跳闸共用一个接点，请用户慎改机房跳闸(AHJ)温度值。

6.3.3 LD-B10-10I型温控器的操作流程：6.4 温控器数字补偿值设定步骤注：按SET键，切换到另一相时，需稍候，再作调整。

6.5 输出状态检测操作步骤可以通过数字设定，模拟测量温度的变化，对温控器的输出状态及对应触点进行检测。

注：①为避免引起变压器误跳闸，软件不支持模拟超温跳闸功能！② G/I型温控器无模拟故障输出功能。

③实际动作温度点以温控内部参数(1005功能设置)为准。

7. DC4～20mA 电流输出型(E 型)7.1 功能特点在通用功能的基础之上，输出与检测温度值成线性对应关系的独立的3路(4路)4～20mA 电流信号，可以直接与远端A/D 卡相连，以组成集散式监控系统(DCS)。

7.2 电流输出插座示意图 、A-对应变压器A 相线圈温度的电流输出端 、B-对应变压器B 相线圈温度的电流输出端C+、C-对应变压器C 相线圈温度的电流输出端 d+、d-对应d 路温度的电流输出端在温控器内部，A+、B+、C+、d+是相连的，即共正极，若用户的采集系统与之相矛盾，请在定货前加以说明。

我们通常提供3相绕组温度电流输出，如用户需加d 路温度电流输出，请在定货前加以说明。

7.3 电流输出的技术要求 7.3.1 最大负载电阻R ≤500Ω； 输出精度；±1%7.3.2 温控器测量的温度与输出电流的对应曲线和关系式： 温度与电流的关系式：I=（16T/200）+4其中：T 为某相线圈温度值（℃） 为该相温度对应电流值（mA ） 7.3.3 输出转换若用户的采集系统要求接收模拟电压信号，可以直接在现有的电流输出端并接高精度250Ω电阻，即可取得1～5V 的电压信号，接入负载电阻R ≥20K Ω。

8. RS485通讯型 (F 型)请参看《通讯规约说明书》（另附）。

9. 订货须知9.1 用户在订货前请参照第1页《功能与型号分类》对照表,选择适用的规格型号。

9.2 若用户对温控器有其它特殊的技术要求，请在订货时加以说明。

10. 温控器安装图(单位mm)10.1支架安装示意图 10.2 变压器外壳上安装示意图10.3 变压器本体上安装示意图Pt100铂电阻变压器线圈上夹件线槽传感电缆LD-B10系列温控器温控器固定框温控器支架变压器箱体温控器嵌入孔LD-B10温控器步骤：(2)将LD-B10系列温控器嵌入变压器箱体上已开好的嵌入孔。

(1)在变压器箱体上按温控器开孔尺寸开好温控器嵌入孔。

开孔尺寸152mm X 76mm（宽X高）② 将L安装支架固定在变压器箱体上。

③ 将LD-B10(B)温控器嵌入温控器固定架中。

① 用镙钉、镙母、弹簧片、平垫片、圆柱体将温控器固定架和L安装支架固定好。

11. 接线图11.1 LD-B10-10DP/EP/FP 后盖端子接线图(注：10DP 无9芯信号电缆插座)11.2 LD-B10-10EFP 后盖端子接线图故故故故R S 故故故故故故12．服务◆凡购买或使用本公司产品的单位与个人均可以享受我们的售后服务。

◆自本产品出厂之日起两年或使用之日起十八个月内，产品在使用过程中失灵，本公司均可做到“包修、包退、包换”。

◆如果产品由于使用不当、测试不当、自行拆装、安装不当、外部电源突变或意外雷击造成损坏，本公司将不负责“三包”服务。

◆超出“三包”期的产品或第3款中提到的损坏产品可以返回本公司维修，用户应承担一定的维修费用。

产品保修卡 (用户保存联)剪切处产品保修卡 (返回公司联)。

合集下载

LD仓泵说明书说课讲解

LD仓泵说明书说课讲解

LD型浓相气力输送泵说明书常州市嘉文环保设备有限公司目录一、概述二、主要技术参数及外形尺寸三、设备组成四、工作原理五、安装与调试六、维修及保养七、仓泵工作中故障及处理办法一、概述LD型浓相气力输送泵是采用压送式气力输送粉状物料的理想设备，该设备适用于输送粉煤灰、水泥、水泥生料、矿粉、粮食等粉状物料。

LD型浓相气力输送泵采用了国内外先进技术及经验，并结合科学实验，在多年实践运行的基础上被确认为是一种既经济又可靠的气力输送设备。

LD型浓相气力输送泵与同类产品及机械输送相比较，具有以下优点：1. 物料输送时灰气输送比（混合比）高、耗气量少。

2. 物料输送速度低，在提高输送效率的同时，有效减少了管道的磨损和压缩空气量。

3. 自动化程度高,操作简单灵活，利用微型计算机控制系统对整个输送过程进行自动化控制。

4. 其关键部件,如进料阀、泵体、控制元件等寿命长,且按通用规范设计, 互换性、通用性强。

5. 输送管路可灵活布置，能方便地实行集中、分散、大高度、长距离输送。

6. 由于在密封管道中输送物料, 可严格保证物料质量，使其不受潮、不污染、不受各种气候条件影响, 有利于生产和环境保护。

7. 每次输送完毕，泵内基本无残存物料。

二、主要技术参数及外形尺寸(一)、LD型浓相气力输送泵主要技术参数:参数型号LD-0.5 LD-1.0 LD-1.5 LD-2.0 LD-3.0 泵体内径(mm) 800 1000 1200 1400 1600 总容积(m3) 0.5 1.0 1.5 2.0 3.0 配用输送管径(mm) DN65/DN80 DN80/DN100 DN100/DN125使用温度(℃) ≤120最大输送距离(m) 1000～2000最大设计压力(MPa) 0.78(二)、LD型浓相气力输送泵外形图(见图1)图11. 进料阀2. 排气阀3. 料位计4. 泵体5. 就地控制箱6. 支架7. 气化装置8. 压力表9. 球阀10.调压阀11.截至阀12.节流阀(三)、设备外形尺寸及接口尺寸表(mm)代号型号LD-0.5 LD-1.0 LD-1.5 LD-2.0 LD-3.0A Φ816 Φ1020 Φ1220 Φ1420 Φ1624B 875 905 965 1010 1028C Φ780 Φ1150 Φ1350 Φ1550 Φ1600H 1590 2250 2500 2560 3010H1 1750 2360 2640 2650 3150H2 1160 1570 1900 2002 2300H3 1200 1635 1720 1690 1865a DN200b DN65/DN80 DN100/DN125c DN25/DN40 DN40/DN50d DN25/DN40 DN40/DN50三、设备组成LD型浓相气力输送泵通常有下列几部分组成:1. 进料装置(其结构形式见图2)进料阀设置于仓泵顶部，用于对仓泵的进料进行控制。

干式热泵机组使用说明书

干式热泵机组使用说明书

感谢您选用本公司的产品！本设备专为冷冻空调系统的应用而开发的。

出厂前，已通过出厂检验。

本说明书涵盖了设备的安装、调试、运行、操作及故障排除等相关内容。

为确保您使用的权益，并避免无谓的损失，请您在使用前务必详读，并按各项操作要求作业。

如按本使用说明书规范地安装、操作和维护，本设备将为您提供多年满意的服务。

若有问题，请立即与本公司联络，公司将派专人为您提供最完善的售后服务。

产品保证！保证是基于本设备按产品使用说明书正常使用的情况。

未经授权的改造或超出使用限制、不正确的操作、缺少保养等，将影响欧森纳公司对您的保证。

交货确认！用户自提，用户应对本设备的正确性、完整性、完好性进行确认，并在交货单上签字。

由本公司安排发运，在承运者代表与用户在场的情况下，对本设备的正确性、完整性、完好性进行确认，并在交货单上签字。

安装前存放！机组应存放在温暖干燥的环境中并覆盖。

机组的电控、电气系统应保持通风、防潮。

目录1.介绍 (1)1.1使用须知 (1)1.2安装安全要求 (1)1.3操作维护安全要求 (1)1.4机组的维护和保养 (2)1.5运行管理和停机注意事项 (3)2. 进场预检 (4)2.1设备进场检验 (4)2.2吊装和搬运指导 (4)2.3安装场地要求 (5)3. 系统安装 (7)3.1空调系统安装注意事项 (7)3.2电气安装注意事项 (9)4. 技术规格 (10)4.1SNHPUK-270G机组技术参数 (10)4.2机组主要组件 (11)5. 控制系统的操作 (13)5.1安全要求 (13)5.2控制器性能介绍 (13)5.3控制界面介绍 (14)5.4用户设置 (17)5.5控制逻辑 (19)5.6故障诊断 (22)6. 运行 (24)6.1季节性关机步骤 (24)6.2季节性开机步骤 (24)6.3结冰保护 (24)7. 维护 (25)7.1概述 (25)7.2定期检查 (25)7.3每月的检查 (25)7.4冷凝器、蒸发器的维护 (25)7.5制冷剂的充注 (26)7.6添加润滑油 (26)附录 (27)附录一水流开关的安装及使用方法 (27)附录二电气原理图 (29)1. 介绍该机组是公司设计生产的SNHPUK-G系列干式水源热泵机组。

LD-Bk10-220(A)控制箱说明书

LD-Bk10-220(A)控制箱说明书

LD-BK10（A）干式变压器温度控制箱
使 用 说 明 书
福建省力得自动化设备有限公司 2002 年 第一版
一、概述 LD-BK10(A)干式变压器温度控制箱，是与 LD-B10 系列干式变压器智能型巡回测控仪表 配套使用的，专为保证干式变压器安全运行而设计的控制器。它在 LD-B10 系列仪表全部性 能的基础上，增加了以下功能： 1．控制箱可带单相或三相冷却风机。 2．为方便变压器远地监控，控制箱分别输出超温报警、超温跳闸和风机启停三个远传 信号。 3．当变压器温度达到超温报警值时，控制箱具有声响报警功能。 4．控制箱对冷却风机电机具有短路保护、过载保护和欠压保护功能，保证了风机的安 全运行。 5．配用一台 LD-B10-10E 仪表，控制箱可输出三路独立的 4~20mA 模拟电流，分别对应 变压器 A、B、C 三相绕组温度，以实现远程同步监测，组成集散控制系统。 6．配用一台 LD-B10-10F 仪表， 控制箱可实现与上位机的远方通讯 （距离可达 1200 米） 。 7．配用一台 LD-B10-10EF 仪表，控制箱具有与上位机的远方通讯（距离可达 1200 米） ， 同时可输出三路独立的 4~20mA 模拟电流。 8．配用一台 LD-B10-10G 仪表，增加一路铂电阻用于测量干式变压器机房环境温度。 9．为方便用户不同安装场合的要求，控制箱在底部和后背分别留有电缆孔（实孔或虚 孔） 。控制箱可安装在变压器外壳上或附近的墙体上。 二、主要技术指标 1、测量范围： 2、测量精度： 3、使用条件： 0.0～200.0℃（传感器 Pt100） 通用型： 0.5 级 环境温度 电源电压 电源频率 4、抗干扰性能： 分辨力：0.1℃ 相对湿度 < 85％ 三相 380VAC
4
（1）控制箱上电后，仪表首先进入“上电自检”状态，仪表面板显示如下： PV L E A d SV - b 1 0 10 秒钟后，仪表自动转入正常工作状态。如输入接线正确，仪表测量回路本身无故障， PV 与 SV 分别显示测量值和通道号。如果要求仪表自检，可按复位键。 （2）如果仪表测量回路接线有误，PV 闪烁显示 （3）如果仪表测量回路开路，PV 闪烁显示 （4）如果输入信号超出仪表测量范围： 超上限时，PV 闪烁显示 －OH－ 。 －Er－ 。

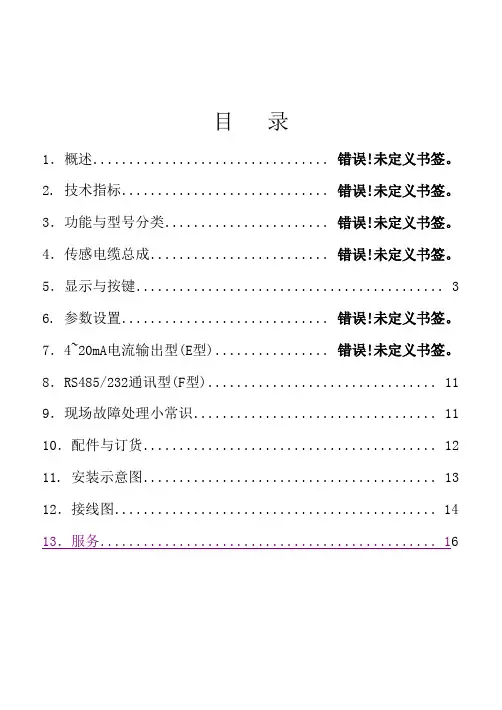

B10系列说明书
