[整理]Excel绘制标准质控图教程.
- 格式：doc
- 大小：616.50 KB
- 文档页数：18
下载文档原格式
合集下载
完整版利用excel电子表格制作质量控制图(自动 ).ppt
2、求标准差：STDEV 。 例如B4：B23的标准差
0.0
6
3、求均值：AVERAGE。例如上表B4：B23均值
0.0
7
四、创建图表
1、首先在“插入”项中 选择“图表”。
2、选择图表类型：一般质 控图选择折线图。当选择完成 后点击“下一步”。
3、选择数据区域：选择所 选项目所在位置，如B4：B23。
一、首先打开Excel应用程序：
0.0
3
二、编辑表格
在表格中输入所 需信息。
如：名称、测定 项目、月份等等。
0.0
4
三、利用Ｅxcel的计算 功能算出所需要的数值
计算质控图中一般需要的 数据如标准差、均值、±3SD 等。
0.0
5
在这里简单介绍一下Excel中常用的公式：
1、求和：sum 。例如B4：B23的和
（在这里可以先选择要绘图表的数据， 这样可以省略第3步）
0.0
8
0.0
9
0.0
10
0.0
11
0.0
12
五、对于标准值、均值、±3SD数值的使用。
1、当完成图表制作时，需要对图表中的数值进行设定，使图表符 合L-J质控图的标准。
2、用右键点击图表中横线，选择“网格线格式”，就会出现如下 图所示的选项。
0.0
13
3、对选项中的数据进入录入，分别是最小值是-3SD，最大值是+3SD， 主
要刻度为标准差，而次要记录为1/10标准差，X轴相交于均值上，所 以这里填均值。
4、完成选项录入后，基本上完成对这个项目质控图的绘制（如下图所示）
0.0
14
0.0
15
谢谢！！
0.0
0.0
6
3、求均值：AVERAGE。例如上表B4：B23均值
0.0
7
四、创建图表
1、首先在“插入”项中 选择“图表”。
2、选择图表类型：一般质 控图选择折线图。当选择完成 后点击“下一步”。
3、选择数据区域：选择所 选项目所在位置，如B4：B23。
一、首先打开Excel应用程序：
0.0
3
二、编辑表格
在表格中输入所 需信息。
如：名称、测定 项目、月份等等。
0.0
4
三、利用Ｅxcel的计算 功能算出所需要的数值
计算质控图中一般需要的 数据如标准差、均值、±3SD 等。
0.0
5
在这里简单介绍一下Excel中常用的公式：
1、求和：sum 。例如B4：B23的和
（在这里可以先选择要绘图表的数据， 这样可以省略第3步）
0.0
8
0.0
9
0.0
10
0.0
11
0.0
12
五、对于标准值、均值、±3SD数值的使用。
1、当完成图表制作时，需要对图表中的数值进行设定，使图表符 合L-J质控图的标准。
2、用右键点击图表中横线，选择“网格线格式”，就会出现如下 图所示的选项。
0.0
13
3、对选项中的数据进入录入，分别是最小值是-3SD，最大值是+3SD， 主
要刻度为标准差，而次要记录为1/10标准差，X轴相交于均值上，所 以这里填均值。
4、完成选项录入后，基本上完成对这个项目质控图的绘制（如下图所示）
0.0
14
0.0
15
谢谢！！
0.0
Excel绘制标准质控图教程(精编文档).doc
【最新整理，下载后即可编辑】利用Excel电子表格制作室内质控图绘制室内质控图是检验科，保证检验质量必不可少的工作，为提高工作效率，现在很多工作人员都利用Excel 电子表格制作来处理这些问题，现在简单介绍一下用Excel2003电子表格制作质控图的过程。
首先打开Excel2003电子表格应用程序【最新整理，下载后即可编辑】【最新整理，下载后即可编辑】现以“水质硫酸盐质控图”为例，制作质控图操作；利用电子表格公式计算出，求和、标准差、平均值、最大值、最小值。
【最新整理，下载后即可编辑】1、选择数据区堿【最新整理，下载后即可编辑】2、点击“图表导向”，选择折线图，下一步【最新整理，下载后即可编辑】3、系列产生在选择“列”，如数据是横向输入选择“行”，下一步【最新整理，下载后即可编辑】4、在此输入“标题”、“X轴”代表什么、“Y轴”代表什么【最新整理，下载后即可编辑】5、输入完成，下一步【最新整理，下载后即可编辑】6、点击“完成”【最新整理，下载后即可编辑】7、鼠标对着“横线”点击右键出现“网络线格式”【最新整理，下载后即可编辑】8、选择“刻度”【最新整理，下载后即可编辑】【最新整理，下载后即可编辑】9、最小值输入“平均值-3SD”，最大值输入“平均值+3SD”，主要刻度单位输入“标准差”，次要刻度单位输入“标准差1/10”，分类（X）轴交叉于输入“平均值”“确定”完成【最新整理，下载后即可编辑】10、完成【最新整理，下载后即可编辑】11、分类（X）轴交叉于输入“0”不是平均值，则出现此图【最新整理，下载后即可编辑】12、数据分析：计算平均值是12.5，输入是12.5，而图表中出现的是12.4，因为12.5是四舍五入得来的。
谢谢【最新整理，下载后即可编辑】。
利用excel制作L-J质控图
1、如以上例子所示，首先输入检测20次质控品的读数，分别利用公式计算平均数X,标准差SD，变异系数CV，等。
2、选中20个数据，插入→折线图，布局→坐标轴标题，设置横纵坐标标题。
3、选中纵坐标刻度值，右键→数字→2位，坐标轴选项→最小值（X-4SD）→最大值（X+4SD）→主要刻度单位（SD），好了，完成。
是不是很简单呢。
4、每天将质控品与样品一起检测，如果该点在X±3SD以外，则为失控；不能有连续5次结果在均值的同一侧，或5次数值渐升或渐降，不能有连续有2次结果在X±2S以外；均应及时向有关负责人反映，并积极查找原因。
用Excel绘制两种实验室常用室内质量控制图方法
用Excel绘制两种实验室常用室内质量控制图方法用Excel绘制两种实验室常用室内质量控制图方法【摘要】随着信息技术的发展和网络的应用，Excel已经成为大多数行业必不可少的办公软件之一，并且Excel所具有的功能也在不断发展和完善。
在部分医疗实验室中，会使用Excel电子表格来绘制质量控制图和Levey-Jennings，从而满足室内质量控制工作的各类要求。
要想实现这一目的，必须要应用到Excel 电子表中的公式编辑功能、自带函数、软件作图功能等，这样彩能完成质量控制图的绘制。
本文仅针对Excel绘制实验室常用室内质量控制图方法，来探讨绘制的结果。
【关键词】Excel；绘制；实验室；质量；控制图随着我国经济社会的发展和进步，医学实验室也提高了对医学实验的质量，在对质量进行控制的过程中，经常会用到质量控制图，质量控制图能够准确的检测出实验结果是否精准，以及误差情况。
在一些条件较好的实验室中，都为仪器配备了专用质控软件，但在一些条件较差的实验室中，要利用人工或者其他软件来绘制出质控图。
本文主要利用Excel2003软件来绘制质量控制图和Levey-Jennings。
1 绘制质量控制图的材料和方法（1）材料。
要想绘制出质量控制图，需要用到计算机、实验项目的有关数据和Excel2003电子表格软件。
（2）绘制Levey-Jennings质控图模板。
1）首先需要将绘制质控图必备的数据输入到计算机中，绘制Levey-Jennings质控图需要将所检测的质控品的20次检测实验结果的标准差（s）和平均值（）求出。
例如在葡萄糖质控品的质量控制图中，需要输入A1～A9单元格，其中包括：实验项目名称、标准差、平均值、+1s、+2s、+3s、-1s、-2s、-3s；在B1中需要输入葡萄糖质控品，其他单元格中输入所需要使用的编辑公式和函数。
在B2～9单元格中应该分别输入“=A VERAGE（B11：B30）”、“=STDEV（B11：B30）”、“=B2+1*B3”、“=B2+2*B3”、“B2-1*B3”、“B2-2*B3”、“B2-2*B3”。
Excel绘制标准质控图教程
利用Excel电子表格制作室内质控图
绘制室内质控图是检验科，保证检验质量必不可少的工作，为提高工作效率，现在很多工作人员都利用Excel电子表格制作来处理这些问题，现在简单介绍一下用Excel2003电子表格制作质控图的过
程。
首先打开Excel2003电子表格应用程序
现以“水质硫酸盐质控图”为例，制作质控图操作；利用电子表格公式计算出，求和、标准差、平均值、最大值、最小值。
1、选择数据区堿
2、点击“图表导向”，选择折线图，下一步
3、系列产生在选择“列”，如数据是横向输入选择“行”，下一步
4、在此输入“标题”、“X轴”代表什么、“Y轴”代表什么
5、输入完成，下一步
6、点击“完成”
7、鼠标对着“横线”点击右键出现“网络线格式”
8、选择“刻度”
9、最小值输入“平均值-3SD”，最大值输入“平均值+3SD”，主要刻度单位输入“标准差”，次要刻度单位输入“标准差1/10”，分类（X）轴交叉于输入“平均值”“确定”完成
10、完成
11、分类（X）轴交叉于输入“0”不是平均值，则出现此图
12、数据分析：
计算平均值是12.5，输入是12.5，而图表中出现的是12.4，因为12.5是四舍五入得来的。
谢谢
感谢下载!
欢迎您的下载，资料仅供参考。

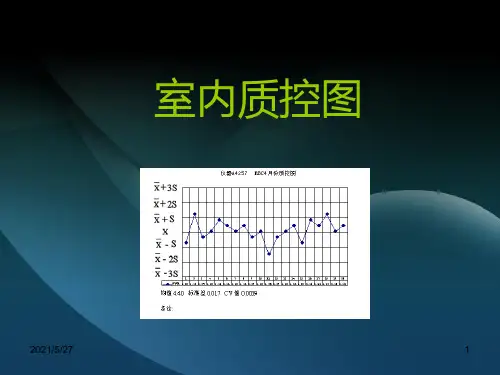

利用excel电子表格制作质控图
2、用右键点击图表中横线，选择“网格线格式”，就会出现如下 图所示的选项。
2021/5/27
13
3、对选项中的数据进入录入，分别是最小值是-3SD，最大值是+3SD， 主
要刻度为标准差，而次要记录为1/10标准差，X轴相交于均值上，所 以这里填均值。
4、完成选项录入后，基本上完成对这个项目质控图的绘制（如下图所示）
2021/5/27
14
2021/5/27
15
3、选择数据区域：选择所 选项目所在位置，如B4：B23。
（在这里可以先选择要绘图表的数据， 这样可以省略第3步）
2021/5/27
8
2021/5/27
9
2021/5/27
10
2021/5/27
11
2021/5/27
12
五、对于标准值、均值、±3SD数值的使用。
1、当完成图表制作时，需要对图表中的数值进行设定，使图表符 合L-J质控图的标准。
一、首先打开Excel应用程序：
2021/5/27
3
二、编辑表格
在表格中输入所 需信息。
如：名称、测定 项目、月份等等。
2021/5/27
4
三、利用Ｅxcel的计算 功能算出所需要的数值
计算质控图中一般需要的 数据如标准差、均值、±3SD 等。
2021/5/27
5
在这里简单介绍一下Excel中常用的公式：
1、求和：sum 。例如B4：B23的和
2、求标准差：STDEV 。 例如B4：B23的标准差
2021/5/27
6
3、求均值：AVERAGE。例如上表B4：B23均值
2021/5/7
7
四、创建图表
2021/5/27
13
3、对选项中的数据进入录入，分别是最小值是-3SD，最大值是+3SD， 主
要刻度为标准差，而次要记录为1/10标准差，X轴相交于均值上，所 以这里填均值。
4、完成选项录入后，基本上完成对这个项目质控图的绘制（如下图所示）
2021/5/27
14
2021/5/27
15
3、选择数据区域：选择所 选项目所在位置，如B4：B23。
（在这里可以先选择要绘图表的数据， 这样可以省略第3步）
2021/5/27
8
2021/5/27
9
2021/5/27
10
2021/5/27
11
2021/5/27
12
五、对于标准值、均值、±3SD数值的使用。
1、当完成图表制作时，需要对图表中的数值进行设定，使图表符 合L-J质控图的标准。
一、首先打开Excel应用程序：
2021/5/27
3
二、编辑表格
在表格中输入所 需信息。
如：名称、测定 项目、月份等等。
2021/5/27
4
三、利用Ｅxcel的计算 功能算出所需要的数值
计算质控图中一般需要的 数据如标准差、均值、±3SD 等。
2021/5/27
5
在这里简单介绍一下Excel中常用的公式：
1、求和：sum 。例如B4：B23的和
2、求标准差：STDEV 。 例如B4：B23的标准差
2021/5/27
6
3、求均值：AVERAGE。例如上表B4：B23均值
2021/5/7
7
四、创建图表
用Excel表格绘制临床生化室内质控图
用Excel表格绘制质控图
第一步，收集20个以上质控数据
第二步，将数据复制粘贴至新建立的Excel表格
第三步，选定数据
第四步，点击标题栏“插入”→图表→折线图→完成
第五步，计算标准差SD.
第五步，计算标准差SD.（选定SD函数:STDEV)
定”，即计算出SD
第六步，计算均数X.选定均数的函数：AVERAGE
定”，即计算出X.)
窗口，选择“刻度”
第八步，计算最大值（X＋3SD＝145）,最小值（X－3SD＝133）,主要刻度单位（SD＝2）,次要刻度单位
（SD＝2）
第八步，点击确定，质控图即绘制完成
质控物名称，批号，仪器型号等。
第十步，次月若是同一批号质控物，则复制一份同一项目质控图，清除前一月的质控数据，输入当日质控
数据，即可自动绘制。
标准文档
第十一步，一段时间后，计算累积均数，累积标准差，重新输入最大值，最小值，主要刻度单位（SD）,次要刻度单位（SD），使质控图更精准表现。
实用大全。
用Excel绘制临床检验L-J质控图
【摘要】目的利用Excel绘制L-J质控图，并进行结果分析。
方法将每天的质控数据录入Excel，利用Excel的函数功能计算质控数据的均值(AVERAGE或)，标准差(SD或S)及变异系数(CV)。
经设置后插入折线图表。
结果应用Excel绘制L-J质控图，简洁美观，能及时发现失控结果并加以分析。
结论利用Excel绘制L-J质控图，操作简单，适用性强，效果好，有推广价值。
【关键词】Excel L-J质控图目前，大多数自动化检验仪器及LIS系统都匹配相应质量控制软件，可以方便快捷的对质控结果做出计算及绘制质控图。
但仍有些非上机项目及基层医院检验科仍需要手工描点划线作图，尤其是用函数型计算器计算ＳＤ时非常不方便，有时按错一个键就会前功尽弃，从头再来，给工作造成不便。
我在质量控制工作实践中，利用Excel强大的功能，很方便快捷的做出与L-J质控图一模一样的图表，准确直观，可以以电子版存档或直接打印，可供随时查询。
具体方法如下１．数据输入打开Excel程序，出现空白电子表格，在表单sheet 1中按照常规L-J质控图的格式，输入单位、起止日期、实验项目、方法、仪器型号、使用波长、血清来源及批号、上月（或在常规条件下测得的20天的质控数据）均值、标准差、变异系数等项目及数据。
然后设置A列为日期，B列为测定值，C列为操作者，以后每天只需录入当日质控数据保存就可以了。
在图表的下面输入本月的均值(AVERAGE或)，标准差(SD或S)及变异系数(CV)及备注等信息，将文件以模板的形式保存，在做其它项目的质控时复制一下就可以了。
2．结果统计当月底进行质控小结时，点击工具栏的函数按钮，选择统计项里的AVERAGE和STDEV，计算出均值(AVERAGE或)，标准差(STDEV或S及SD)，再通过数学运算求出变异系数（CV）、最大值+4s、最小值-4s、警告限±2s、失控限±3s及次要刻度SD÷10等几个有用数据，单元格格式设置为数值并保留两位小数（SD÷10保留三位）。
用Excel表格绘制临床生化室内质控图
用Excel表格绘制质控图
第一步，收集20个以上质控数据
第二步，将数据复制粘贴至新建立的Excel表格
第三步，选定数据
第四步，点击标题栏“插入”→图表→折线图→完成
第五步，计算标准差SD.
第五步，计算标准差SD.（选定SD函数:STDEV)
定”，即计算出SD
第六步，计算均数X.选定均数的函数：AVERAGE
定”，即计算出X.)
窗口，选择“刻度”
第八步，计算最大值（X＋3SD＝145）,最小值（X－3SD＝133）,主要刻度单位（SD＝2）,次要刻度单位
（SD＝2）
第八步，点击确定，质控图即绘制完成
质控物名称，批号，仪器型号等。
第十步，次月若是同一批号质控物，则复制一份同一项目质控图，清除前一月的质控数据，输入当日质控
数据，即可自动绘制。
实用文档
第十一步，一段时间后，计算累积均数，累积标准差，重新输入最大值，最小值，主要刻度单位（SD）,次要刻度单位（SD），使质控图更精准表现。
大全。
Excel绘制标准质控图教程范文
利用Excel电子表格制作室内质控图
绘制室内质控图是检验科，保证检验质量必不可少的工作，为提高工作效率，现在很多工作人员都利用Excel电子表格制作来处理这些问题，现在简单介绍一下用Excel2003电子表格制作质控图的过程。
首先打开Excel2003电子表格应用程序
现以“水质硫酸盐质控图”为例，制作质控图操作；利用电子表格公式计算出，求和、标准差、平均值、最大值、最小值。
1、选择数据区堿
2、点击“图表导向”，选择折线图，下一步
3、系列产生在选择“列”，如数据是横向输入选择“行”，下一步
4、在此输入“标题”、“X轴”代表什么、“Y轴”代表什么
5、输入完成，下一步
6、点击“完成”
7、鼠标对着“横线”点击右键出现“网络线格式”
8、选择“刻度”
9、最小值输入“平均值-3SD”，最大值输入“平均值+3SD”，主要刻度单位输入“标准差”，次要刻度单位输入“标准差1/10”，分类（X）轴交叉于输入“平均值”“确定”完成
10、完成
11、分类（X）轴交叉于输入“0”不是平均值，则出现此图
12、数据分析：
计算平均值是12.5，输入是12.5，而图表中出现的是12.4，因为12.5是四舍五入得来的。
谢谢。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

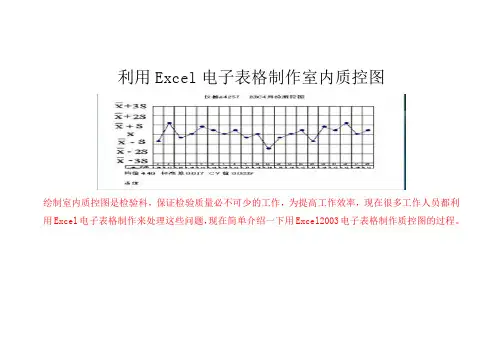

利用Excel电子表格制作室内质控图
绘制室内质控图是检验科，保证检验质量必不可少的工作，为提高工作效率，现在很多工作人员都利用Excel电子表格制作来处理这些问题，现在简单介绍一下用Excel2003电子表格制作质控图的过程。
-------------
首先打开Excel2003电子表格应用程序
-------------
现以“水质硫酸盐质控图”为例，制作质控图操作；利用电子表格公式计算出，求和、标准差、平均值、最大值、最小值。
-------------
1、选择数据区堿
-------------
2、点击“图表导向”
，选择折线图，下一步
-------------
3、系列产生在选择“列”，如数据是横向输入选择“行”，下一步
-------------
4、在此输入“标题”、“X轴”代表什么、“Y轴”代表什么
-------------
5、输入完成，下一步
-------------
6、点击“完成”
-------------
7、鼠标对着“横线”点击右键出现“网络线格式”-------------
8、选择“刻度”
-------------
-------------
9、最小值输入“平均值-3SD”，最大值输入“平均值+3SD”，主要刻度单位输入“标准差”，次要刻度单位输入“标准差1/10”，分类（X）轴交叉于输入“平均值”“确定”完成
-------------
10、完成
-------------
11、分类（X）轴交叉于输入“0”不是平均值，则出现此图-------------
-------------
12、数据分析：
计算平均值是12.5，输入是12.5，而图表中出现的是12.4，因为12.5是四舍五入得来的。
谢谢-------------
-------------。
