CAD工程制图规范

CAD工程制图基本要求在现代工程领域，CAD（计算机辅助设计）工程制图已经成为不可或缺的重要工具。

它不仅能够提高设计效率和精度，还能为后续的生产制造、施工安装等环节提供准确的技术依据。

为了确保 CAD 工程制图的质量和有效性，以下是一些基本要求。

一、图纸设置1、图纸幅面应根据所绘制图形的大小和复杂程度，选择合适的图纸幅面。

常见的幅面有 A0、A1、A2、A3、A4 等，其尺寸应符合国家标准。

2、图框和标题栏图框应绘制在图纸的周边，其格式和尺寸也有相应的标准规定。

标题栏通常位于图纸的右下角，包含工程名称、图纸名称、比例、制图者、审核者等信息。

3、比例应根据图形的实际尺寸和图纸幅面，选择适当的比例。

比例应标注在标题栏中，常见的比例有 1:1、1:2、1:5、1:10 等。

二、图层管理1、图层设置根据图形的不同元素和性质，如轮廓线、中心线、尺寸标注、文字等，设置不同的图层。

每个图层应具有明确的名称和属性，如颜色、线型、线宽等。

2、图层的使用在绘制图形时，应将不同的元素放置在相应的图层上，以便于管理和修改。

同时，应合理控制图层的显示和隐藏，以提高绘图效率。

三、图形绘制1、线条绘制线条应清晰、光滑、连续，避免出现断裂、重叠等现象。

不同类型的线条，如实线、虚线、点划线等，应根据国家标准和绘图规范进行使用。

2、图形的准确性所绘制的图形应准确反映设计意图，尺寸标注应精确无误。

对于复杂的图形，可以采用分解绘制的方法，逐步完成。

3、图形的完整性图形应包含所有必要的信息，如视图、剖视图、局部放大图等，以充分表达设计对象的结构和形状。

四、尺寸标注1、标注样式尺寸标注的样式应符合国家标准，包括字体、字号、箭头样式等。

标注的尺寸应清晰、易读，不得相互遮挡。

2、标注的准确性尺寸标注的数值应准确无误，且与图形的实际尺寸一致。

标注的位置应合理，便于读取和理解。

3、公差标注对于有公差要求的尺寸，应按照标准进行公差标注，明确尺寸的允许偏差范围。

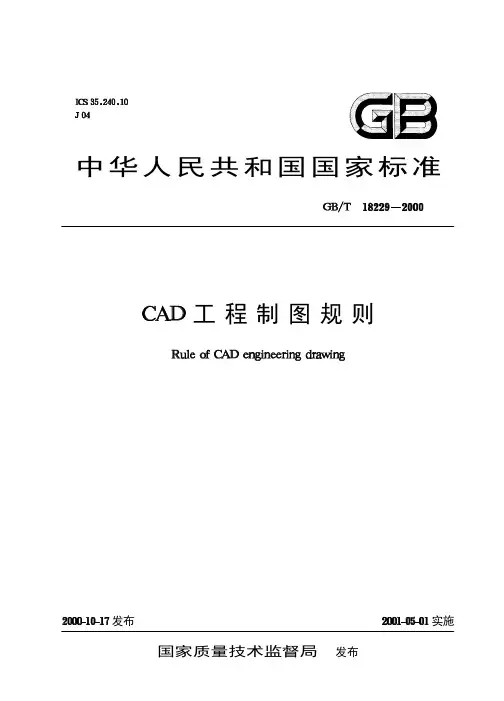

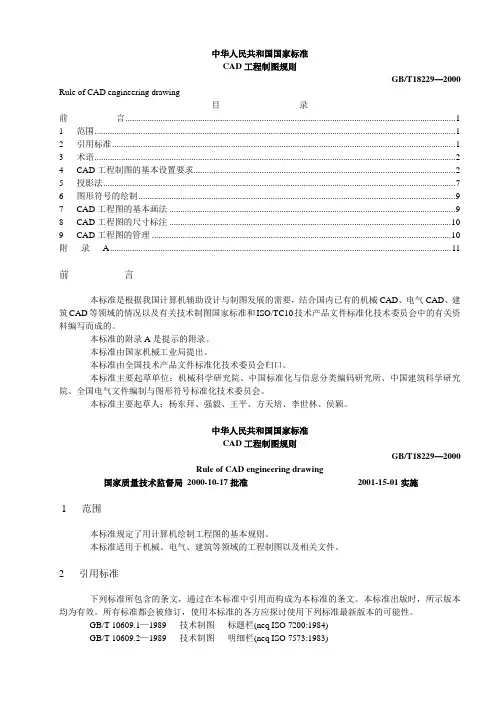

中华人民共和国国家标准CAD工程制图规则GB/T18229—2000 Rule of CAD engineering drawing目录前言 (1)1 范围 (1)2 引用标准 (1)3 术语 (2)4 CAD工程制图的基本设置要求 (2)5 投影法 (7)6 图形符号的绘制 (9)7 CAD工程图的基本画法 (9)8 CAD工程图的尺寸标注 (10)9 CAD工程图的管理 (10)附录 A (11)前言本标准是根据我国计算机辅助设计与制图发展的需要，结合国内已有的机械CAD、电气CAD、建筑CAD等领域的情况以及有关技术制图国家标准和ISO/TC10技术产品文件标准化技术委员会中的有关资料编写而成的。

本标准的附录A是提示的附录。

本标准由国家机械工业局提出。

本标准由全国技术产品文件标准化技术委员会归口。

本标准主要起草单位：机械科学研究院、中国标准化与信息分类编码研究所、中国建筑科学研究院、全国电气文件编制与图形符号标准化技术委员会。

本标准主要起草人：杨东拜、强毅、王平、方天培、李世林、侯颖。

中华人民共和国国家标准CAD工程制图规则GB/T18229—2000Rule of CAD engineering drawing国家质量技术监督局2000-10-17批准2001-15-01实施1 范围本标准规定了用计算机绘制工程图的基本规则。

本标准适用于机械、电气、建筑等领域的工程制图以及相关文件。

2 引用标准下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。

本标准出版时，所示版本均为有效。

所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。

GB/T 10609.1—1989 技术制图标题栏(neq ISO 7200:1984)GB/T 10609.2—1989 技术制图明细栏(neq ISO 7573:1983)GB/T 13361—1992 技术制图通用术语GB/T 13362.4—1992 机械制图用计算机信息交换常用长仿宋矢量字体、代(符)号GB/T 13362.5—1992 机械制图用计算机信息交换常用长仿宋矢量字体、代(符) 号数据集单线单体字模集及数据集GB/T 13844—1992 图形信息交换用矢量汉字GB/T 13845—1992 图形信息交换用矢量汉字宋体字模集及数据集GB/T 13846—1992 图形信息交换用矢量汉字仿宋体字模集及数据集GB/T 13847—1992 图形信息交换用矢量汉字楷体字模集及数据集GB/T 13848—1992 图形信息交换用矢量汉字黑体字模集及数据集GB/T 14689—1993 技术制图图纸幅面和格式(eqv ISO 5457：1980)GB/T 14690—1993 技术制图比例(eqv ISO 5455:1979)GB/T 14691—1993 技术制图字体(eqv ISO 3098-1：1974)GB/T 14692—1993 技术制图投影法(eqv ISO/DIS 5456：1993)GB/T 15751—1995 技术产品文件计算机辅助设计与制图词汇(eqv ISO/TR 10623：1992) GB/T 16675.1—1996 技术制图图样画法的简化表示法GB/T 16900—1997 图形符号表示规则总则(eqv ISO/IEC 11714-1：1996)GB/T 16901.1—1997 图形符号表示规则产品技术文件用图形符号第1部分：基本规则(eqv ISO/IEC 11714-1：1996)GB/T 16902.1—1997 图形符号表示规则设备用图形符号第1部分：图形符号的形成(eqv ISO 3461-1：1988)GB/T 16903.1—1997 图形符号表示规则标志用图形符号第1部分：图形标志的形成GB/T 16675.2—1996 技术制图尺寸注法的简化表示法GB/T 17450—1998 技术制图图线(idt ISO 128-20：1996)GB/T 17451～17453—1998 技术制图图样画法(eqv ISO/DIS 11947-1～4：1995)3 术语本标准采用GB/T 13361和GB/T 15751中的有关术语。

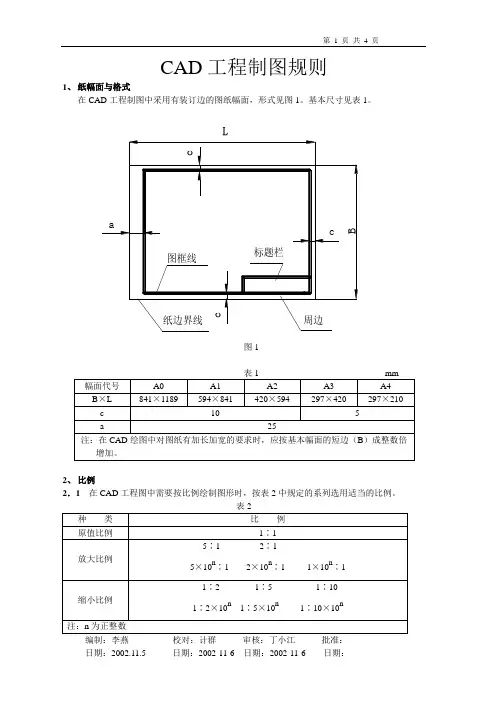

CAD工程制图规则1、纸幅面与格式在CAD工程制图中采用有装订边的图纸幅面，形式见图1。

基本尺寸见表1。

图12、比例2．1在CAD工程图中需要按比例绘制图形时，按表2中规定的系列选用适当的比例。

表2编制：李燕校对：计群审核：丁小江批准：日期：2002.11.5日期：2002-11-6 日期：2002-11-6日期：2．2必要时，也允许选取表3中的比例。

表32．3不允许采用缩放图纸幅面的方法绘图。

3、字体CAD工程图中所用的字体应按GB/T13362.4机械制图用计算机信息交换常用长仿宋矢量字体、代（符）号；GB/T13362.5机械制图用计算机信息交换常用长仿宋矢量字体、代（符）号，数据集单线单体字模集及数据集；GB/T14691技术制图字体（AutoCAD中字体采用T仿宋GB2312宽度比例设置成1.0）的要求。

并应做到字体端正、笔画清楚、排列整齐、间隔均匀。

3．1CAD工程图的字体与图纸幅面之间的大小关系参见表4尺寸公差的上下极限偏差采用小一号字体；分数、指数、注脚的数字及字母应采用小一号字体；装配图中零部件序号采用大一号字体。

表4AutoCAD 可以对汉字、字母、数字统一采用4mm的字高。

3．2CAD工程图中字体的最小字（词）距、行距以及间隔线或基准线与书写字体之间的最小距离见表5。

AutoCAD中可以默认系统设置。

5.1.2连续线采用CONTINUOUS5.1.3虚线采用DASHED25.1.4双点划线采用PHANTOM25.1.5线型比例。

按需要设置为1或12.5×n（n为正整数）。

5．2标注5.2.1标注样式采用ISO－25。

5.2.2尺寸界线超出尺寸线2。

起点偏移量0.5。

5.2.3箭头设为实心闭合箭头。

箭头大小3。

箭头放不下时允许使用小圆点作中间间隔。

5.2.4文字位置设置从尺寸线偏移0.625。

5.2.5公差对称公差时高度比例设为1.0，极限偏差时高度比例设为0.6。

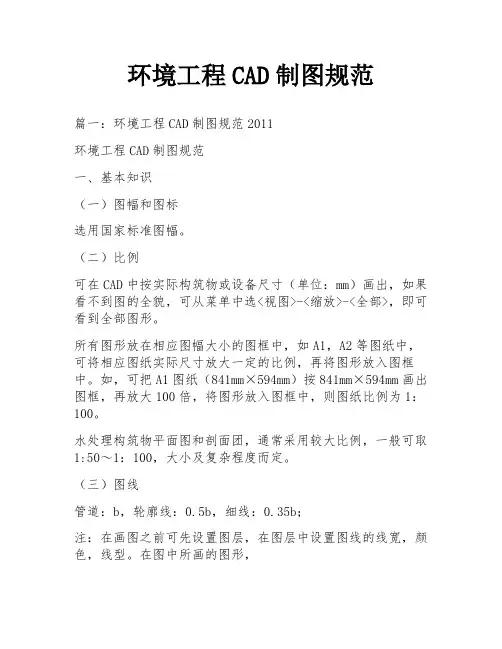

环境工程CAD制图规范篇一：环境工程CAD制图规范2011环境工程CAD制图规范一、基本知识（一）图幅和图标选用国家标准图幅。

（二）比例可在CAD中按实际构筑物或设备尺寸（单位：mm）画出，如果看不到图的全貌，可从菜单中选<视图>-<缩放>-<全部>，即可看到全部图形。

所有图形放在相应图幅大小的图框中，如A1，A2等图纸中，可将相应图纸实际尺寸放大一定的比例，再将图形放入图框中。

如，可把A1图纸（841mm×594mm）按841mm×594mm画出图框，再放大100倍，将图形放入图框中，则图纸比例为1：100。

水处理构筑物平面图和剖面团，通常采用较大比例，一般可取1:50～1：100，大小及复杂程度而定。

（三）图线管道：b，轮廓线：0.5b，细线：0.35b；注：在画图之前可先设置图层，在图层中设置图线的线宽，颜色，线型。

在图中所画的图形，全部可设为不同的图层。

在土建构筑物画图时，可采用以下画法：三线画的大直径管道轮廓线、单线画的小直径管道用粗实线(宽度为b)画出；构筑物中的池体、附属设备及构件的轮廓线，以及剖面图中的断面轮廓线宜选用中实线(宽度为0.4b)绘制；中心线、尺寸线、引出线等均用虚实线(0.2b)绘制。

（四）字体文字一般最小字号为5号（5mm），数字和尺寸一般最小字号为3.5mm。

字体采用长仿宋体，字高：字宽一般为0.7。

在实际作图中，应将字号按图纸比例放大。

例如，某图纸比例为1：100，想在图中画5mm高的字，则在图中实际画的字高大小为500mm。

（五）尺寸标注尺寸标注，可先自定义一个标注样式，其中可调整标注特征比例为图纸比例。

在构筑物工艺图中，除了对主要管道宜标注出管道名称和公称直径，其他管道也可忽略不注。

在水处理构筑物工艺图中，宜标注出各部分的定形和定位尺寸，以及构筑物的外包尺寸等。

管道可从池壁或坑壁来定位，圆形水池中可从通过圆中心线的圆弧角度来定位，定位尺寸均以管道的中心线为准。

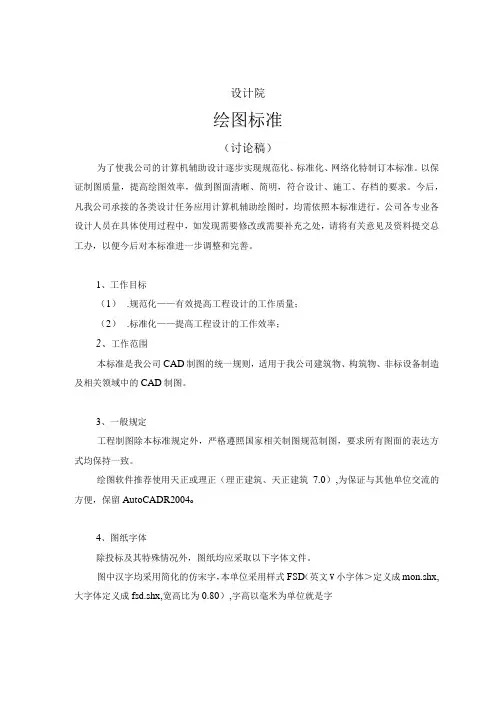

设计院绘图标准（讨论稿）为了使我公司的计算机辅助设计逐步实现规范化、标准化、网络化特制订本标准。

以保证制图质量，提高绘图效率，做到图面清晰、简明，符合设计、施工、存档的要求。

今后，凡我公司承接的各类设计任务应用计算机辅助绘图时，均需依照本标准进行。

公司各专业各设计人员在具体使用过程中，如发现需要修改或需要补充之处，请将有关意见及资料提交总工办，以便今后对本标准进一步调整和完善。

1、工作目标（1）.规范化——有效提高工程设计的工作质量；（2）.标准化——提高工程设计的工作效率；2、工作范围本标准是我公司CAD制图的统一规则，适用于我公司建筑物、构筑物、非标设备制造及相关领域中的CAD制图。

3、一般规定工程制图除本标准规定外，严格遵照国家相关制图规范制图，要求所有图面的表达方式均保持一致。

绘图软件推荐使用天正或理正（理正建筑、天正建筑7.0）,为保证与其他单位交流的方便，保留AutoCADR2004o4、图纸字体除投标及其特殊情况外，图纸均应采取以下字体文件。

图中汉字均采用简化的仿宋字，本单位采用样式FSD（英文V小字体＞定义成mon.shx,大字体定义成fsd.shx,宽高比为0.80）,字高以毫米为单位就是字号。

图纸名称样式FSD,字高8.0mm宽高比0.8说明文字标题样式FSD,字高5.0mm宽高比0.8标注文字样式FSD字高3.5mm宽高比0.8说明文字样式FSD字高4.0mm宽高比0.8总说明样式FSD字高5.0mm宽高比0.8标注尺寸样式FSD字高3.0mm宽高比0.8注：文字标注建议使用天正内部命令，保持中西文字体高度一致。

说明文字一般应位于图面右侧。

5、图纸幅面5.1 图纸幅面：mm5.2比例6、图纸编号一个工程中，整套图纸所注写的场地、构筑物、建筑物、道路、设备等名称要统一，各专业、各设计阶段的上述名称和编号应一致。

图号表述方式：图签中图号编法说明：以2003-100S-J-Ol・（Bl）-02-A为例说明如下：为方便查阅，采用如上形式的图号编法，其中2003为工程年份』OOS中100为该项目序号（表示该年的第几个项目）S为项目类型。

cad设计制图规范篇一：制图规范 CAD图纸规范要求一、总则室内设计专业制图规则，为了保证制图质量，提高制图效率，做到图面清晰、简明，符合设计、施工、存档的要求，适应工程建设的需要，制定本标准。

本标准为形成设计绘图表达的风格的统一，不提倡个人绘图表达风格。

施工图制图的表达应清晰、完整、统一。

二、制图1.文件内容说明：要求：绘制单位为毫米，不保留小数；要求所有图面的表达方式均保持一致。

2.图纸表现说明：图面多少可根据图面内容的丰富程度来确定，以A3打印出来层次分明又不稀疏为原则。

3.注意事项：插入图中的图块不要炸开，如需调整，在调整完毕后，应重新定义为图块；填充禁止炸开。

注意剖视方向，索引符号指示方向应与剖视方向一致。

平面图中索引立面序号时，以图面上方为起始，用数字按顺时针方向排序，同层不同空间的立面序号以连续数字表示，如 01 02 03 04 05 06……同一幅图中，索引序号不得重复。

文件完成后，必须将多余图块及设置清除，确保文件空间为最小。

检查图纸应按以下步骤进行①画面内容②尺寸标注③文本标注④图标图名⑤整体排版图面与图框内框竖线之间应留一定的距离。

确保画面均衡、美观、各视图间应按照对应的原则排版。

4.尺寸标注说明：最外总体尺寸；中间结构尺寸；最内功能尺寸。

等分尺寸与总体尺寸必须相等，必要时可用EQ表示。

所有标准应在图纸空间视口内以1-1的标注样式标注，必要时可以在图纸空间内标注，不要重复标注。

门缝、抽屉缝、搁板厚度等细节不需要标注。

尺寸标注严禁炸开；严禁小数点。

5.填充说明：详见《材料填充图例》6.图纸目录编排（图号编号）说明：图纸目录设计说明装饰专业：图纸命名：总平面图——————ZP区域空间平面图———P（天花平面图、墙体定位图、地材铺装图、立面索引图）立面图———————E详图————————D（包含剖面图、大样图）图纸顺序：以楼层从下至上为排序原则；每个楼层图纸依次为：平面布置图→立面索引图→墙体定位图→天花布置图→灯具定位图→地材铺装图→区域平面布置图→区域天花布置图→(区域立面索引图)→立面图→详图。

CAD 制图规定一、总体1、制图环境为AutoCAD2006以上版本，但最终存档文件为2006版。

2、制图标准公司规定以外的应按照GB 50162-1992《道路工程制图标准》执行。

3、图面尽量简单，没必要的线条、标注不要画。

4、从整个图面上看，应美观，布图合理，同一张图的字体、字号、标注样式等应协调统一。

二、图幅、图框1、图纸尺寸为420×297，画图区为左下角坐标（30，10），右上角坐标（410，287）。

2、图框：外框线用粗线0.8，其它线用粗线0.5。

3、图框采用xref 命令统一生成，插入文件名为tk.dwg ，使用当前目录，不带路径，图纸中不要出现其它名称为“tk ”的块，否则出错，插入点坐标（0，0），比例为1。

图框中图名单行字高4，两行字高为3.5，图号字高采用3.5，宽度系数均采用0.9。

打印比例1：1，打印区域“范围”或“窗口”，居中打印。

4、图框由项目负责人或其指定技术人员统一制作，各设计人员共享。

三、字体、字号及书写方法1、字体采用仿宋体GB2312，字高：字宽= 0.9，不要用其它字型（路线地形图及交通标志专用字体除外）。

字体名称应与字体一致，严禁使用standard 。

2、图名字高采用4，分两行时，上下行均为3.5，下画双线，粗线为0.8，细线为default ，两线间距为1，长度与字宽相等或稍长。

如：3、图表表头文字采用3，钢筋或材料表内文字及数字统一采用2.5，表外框线采用粗线，表内采用细线，表内行间距为5，列间距可据实调整。

细线 粗线0.8两线间距1mm平面4、图中文字及数字统一采用2.5，空间受限时可适当调整字高，但不得小于2。

5、当图纸中有需要说明的事项时，宜在每张图的右下角加以叙述。

该部分文字应采用“注：”标明，字样“注”应写在叙述事项的左上角。

每条注的结尾应标以句号“。

”。

说明事项需要划分层次时，第一、二、三层次的编号应分别用阿拉伯数字、带括号的阿拉伯数字及带圆圈的阿拉伯数字标注。

CAD制图规范【GB/T13916-1998】一、总则1、工作目标2、工作范围3、工作风格二、制图1、制图规范2、图纸目录3、图纸深度4、图纸字体5、图纸版本及修改标志7、图纸幅面8、图层及文件交换格式9、补充说明一、总则工作目标1.1规范化——有效提高建筑设计的工作质量；1.2标准化——提高建筑设计的工作效率；1.3网络化——便于网络上规范化管理和成果的共享。

工作范围本标准是建筑CAD制图的统一规则，适用于我院房屋建筑工程和建筑工程相关领域中的CAD制图及软件开发。

工作风格本标准为形成设计院绘图表达的风格的统一，不提倡个人绘图表达风格。

建筑制图的表达应清晰、完整、统一。

二、制图1、制图规范工程制图严格遵照国家有关建筑制图规范制图，要求所有图面的表达方式均保持一致。

2、图纸目录各个专业图纸目录参照下列顺序编制：建筑专业：建筑设计说明；室内装饰一览表；建筑构造作法一览表；建筑定位图；平面图；立面图；剖面图；楼梯；部分平面；建筑详图；门窗表；门窗图。

结构专业：结构设计说明；桩位图；基础图；基础详图；地下室结构图；（人防图纸）；地下室结构详图；楼面结构布置；楼面配筋图；梁、柱、板、楼梯详图；结构构件详图。

电气专业：电气设计说明；主要设备材料表；平面图；详图；系统图；控制线路图。

大型工程应按强电、弱电、火灾报警及其智能系统分别设置目录。

给排水专业：给排水设计说明；总图；平面图（自下而上）；详图；给水、消防、排水、雨水系统图。

暖通空调专业：暖通设计说明；主要设备材料表，平面图；剖面图；详图；系统图。

3、图纸深度工程图纸除应达到国家规范规定深度外，尚须满足业主提供例图深度及特殊要求。

4、图纸字体除投标及其特殊情况外，均应采取以下字体文件，尽量不使用TureType字体，以加快图形的显示，缩小图形文件。

同一图形文件内字型数目不要超过四种。

以下字体形文件为标准字体，将其放置在CAD软件的FONTS目录中即可。

Romans.shx(西文花体)、romand.shx（西文花体）、bold.shx（西文黑体）、txt.shx（西文单线体）、simpelx(西文单线体)、st64f.shx（汉字宋体）、ht64f.shx（汉字黑体）、kt64f.shx（汉字楷体）、fs64f.shx（汉字仿宋）、hztxt.shx （汉字单线）。

CAD工程制图规则1 工程制图的基本设置要求用计算机绘制CAD工程图时，按照GB/T中的有关规定。

1.1 图纸幅面与格式在CAD工程制图中所用到的有装订边或无装订边的图纸幅面形式见图1，基本尺寸见表1。

1.2 比例在CAD工程图中需要按比例绘制图形时，按表2中规定的系列选用适当的比例。

1.3 字体CAD工程图中所用的字体应做到字体端正、笔画清楚、排列整齐、间隔均匀。

字体与图纸幅面之间的大小关系参见表3。

字体选用范围见表4。

表3 mm表41.4 图线CAD工程图中的基本线型见表5。

屏幕上的图线一般应按表6中提供的颜色显示，相同类型的图线应采用同样的颜色。

表5表61.5 剖面符号CAD工程图中剖切面的剖面区域的表示见表7。

表71.6 标题栏每张CAD工程图均应配置标题栏并应配置在图框的右下角。

标题栏一般由更改区、签字区、其他区、名称及代号区组成，见图2。

CAD工程图中标题栏的格式见图3。

图2图31.7 明细栏CAD工程图中的装配图上一般应配置明细栏，明细栏一般配置在装配图中标题栏的上方，按由下而上的顺序填写，见图4。

装配图中不能在标题栏的上方配置明细栏时，可作为装配图的续页按幅面A4单独绘出，其顺序应是由上而下延伸。

图42 工程图的基本画法在CAD工程制图中应遵守GB/T中的有关要求。

2.1 工程图中视图的选择表示物体信息量最多的那个视图应作为主视图，通常是物体的工作位置或加工位置或安装位置。

当需要其他视图时，应按下述基本原则选取（1）在明确表示物体的前提下使数量为最小；（2）尽量避免使用虚线表达物体的轮廓及棱线；（3）避免不必要的细节重复。

2.2 视图在CAD工程图中通常有基本视图向视图局部视图和斜视图2.3 剖视图在CAD工程图中应采用单一剖切面、几个平行的剖切面和几个相关的剖切面剖切物体得到全剖视图、半剖视图和局部剖视图。

2.4 断面图在CAD工程图中应采用移出断面图和复合断面图的方式进行表达。

CAD标准制图规范CAD制图规范（一）、基本要求1．所有设计室出的图纸都要配备图纸封皮、图纸说明、图纸目录。

A．图纸封皮须注明工程名称、图纸类别（施工图、竣工图、方案图）、制图日期。

B．图纸说明须对工程进一步说明工程概况、工程名称、建设单位、施工单位、设计单位或建筑设计单位等。

2．每张图纸须编制图名、图号、比例、时间。

3．打印图纸按需要，比例出图。

（二）、常用制图方式。

一、常用比例1：1 1：2 1：3 1：4 1：5 1：6 1：10 1：15 1：201：25 1：30 1：401：50 1：60 1：80 1：100 1：150 1：200 1：250 1：300 1：400 1：500 二、线型1．粗实线：0.3mm1.平、剖面图中被剖切的主要建筑构造的轮廓（建筑平面图）2.室内外立面图的轮廓。

3.建筑装饰构造详图的建筑物表面线。

2．中实线：0.15-0.18mm1.平、剖面图中被剖切的次要建筑构造的轮廓线。

2.室内外平顶、立、剖面图中建筑构配件的轮廓线。

3．建筑装饰构造详图及构配件详图中一般轮廓线。

3．细实线：0.1mm1.填充线、尺寸线、尺寸界限、索引符号、标高符号、分格线。

4．细虚线：0.1-0.13mm1.室内平面、顶面图中未剖切到的主要轮廓线。

2.建筑构造及建筑装饰构配件不可见的轮廓线。

3.拟扩建的建筑轮廓线。

4.外开门立面图开门表示方式。

5．细点划线：0.1-0.13mm1.中心线、对称线、定位轴线。

6．细折断线：0.1-0.13mm1.不需画全的断开界线。

三、打印出图笔号1-10号线宽设置1号红色0.1mm 6号紫色0.1-0.13mm2号黄色0.1-0.13mm 7号白色0.1-0.13mm 3号绿色0.1-0.13mm 8.9号灰色0.05-0.1mm 4号浅兰色0.15-0.18mm 10号红色0.6-1mm 5号深兰色0.3-0.4mm10号特粗线：1.立面地坪线2.索引剖切符号3.图标上线4.索引图标中表示索引图在本图的短线三、剖切索引符号1. m: ø12mm(在A0、A1、A2、图纸)2. m: ø10mm(在A3、A4图纸)3. 特粗线到索引线为剖视方向4. A: 字高5mm(在A0、A1、A2、图纸)字高4mm(在A3、A4图纸)5. B-01:字高3mm(在A0、A1、A2、图纸)字高2.5mm(在A3、A4图纸)6. A为索引图号，B-01为索引图纸号，B-01为“ ”表示索引在本图图片：接上四、平、立面索引符号1．m: ø12mm(在A0、A1、A2图纸)2．m: ø10mm(在A3、A4图纸)3．A1-A4：字高4mm(在A0、A1、A2图纸)字高3mm(在A3、A4图纸)4．B-01--B-04：字高2.5mm(在A0、A1、A2图纸)字高2mm(在A3、A4图纸)5．箭头为视图方向。

上海第二工业大学机电工程学院AutoCAD·工程图样规范声明本手册内容若有变动，恕不另行通知。

本手册例子中所用的公司、人名和数据若非特别声明，均属虚构。

未得到制作方的书面许可，不得为任何目的、以任何形式或手段（电子的或机械的）复制或传播手册的任何部分。

本文档所涉及的内容适应如下环境：AutoCAD R2004/AutoCAD R2006/AutoCAD R2008本手册提及的其他产品和公司名称均可能是各自所有者的商标。

Printed in Shanghai, China文档编号：AutoCAD-Manual-01目录目录i第1章. 工程制图国家标准21.1 投影视角21.2 绘图单位21.3 图纸图幅21.4 绘图比例31.5 绘图线条31.6 字体3第2章. AutoCAD工程图样的要求42.1 基本要求42.2 细化要求42.2.1基本内容42.2.2具体要求4第3章. AutoCAD中工程制图国家标准的应用53.1 AutoCAD字库文件的应用53.2 AutoCAD模板文件的应用63.2.1模板文件63.2.2模板文件中的图层设置63.2.3尺寸标注的注意事项63.3 AutoCAD“打印样式”文件的使用7第4章. 附录74.1 标题栏74.2 附件列表7第1章.工程制图国家标准在绘制工程图时，有一点必须注意，绘制出来的工程图，必须符合我国国家标准中对工程制图的要求。

这样。

绘制出来的工程图，才能符合中国的国情，在行业中，起到技术交流的目的。

在工程制图国家标准中，比较重要的是以下项：⏹投影视角⏹绘图单位⏹图纸图框⏹绘图比例⏹绘图线条⏹字体1.1 投影视角工程制图中，常用的投影方法有两种：⏹第一角投影⏹第三角投影我国的制图标准要求采用的是第一角投影方法。

中国台湾和西方国家，大部分采用的是第三角投影方法。

在绘制Pro ENGINEER生成工程图样的时候，要求采用符合我国制图标准要求的第一角投影方法。

____天正CAD景观工程制图规范景观工程图CAD制图标准一、目的1.1、尽量让园建制图部分向建筑靠拢，以利于甲方施工要求。

1.2、统一本公司设计部工程图纸制图规则，保证制图质量，提高制图效率，做到图面清晰、简明，符合设计、施工、存档的要求，适应工程建设的需要制定本标准，从而满足客户的要求及提升企业形象。

二、适用范围2.1、本标准是CAD工程制图的基本规定，适用于公司内部总图、建筑、结构、给排水、电气等各专业制图。

三、文本控制3.1、本规范在应用过程中若有任何更改、删除、增添内容，需送公司设计总监批核后，方可以新版本号发行取代旧版本。

制图细则一、图纸幅面规格尺寸代号幅面代号A0A1A2A3A4B_L841_1189594_8414于94297_4_2971.1、图纸幅面及尺寸（MM）1.2、图纸幅面可以将L边加长。

1.3、图纸以短边作为垂直边称为横式，以短边作为水平边称为立式。

一般A0A3图纸宜横式使用；必要时，也可立式使用（在使用立式时，是将横式旋转负90度）。

二、比例2.1、图样的比例，应为图形与实物相对应的线性尺寸之比。

比例的大小，是指其比值的大小，如1:50大1:100。

2.2、绘图时优先选用下表中的“常用比例”，在特殊情况下允许采用“可用比例”。

常用比例1:11:1001:21:51:5001:101:1000150可用比例1:31:1501:151:2501:251:3001:301:400三、图线3.1、图线线宽分为粗、中粗、中细、细四种，在同一张图纸中，通常一个图样所用的线宽不得超过四种。

3.2、CAD制图中最终成果打印出图线宽请参考下表执行：图线色号颜色线宽用途粗实线6号洋红0.40mm用于图形提示性线条如：剖面中的结构层、地平面线、结构配筋、家具等。

中粗线2号(常用)黄色0.30mm用于图形外轮廓线绘制、剖面中的面层。

中细线4号(常用)青色0.25mm用于波打线、点状填充、道路分隔线、水面线、剖面中水面线（线形为DASH）、看线第一层3号(常用)绿色0.25mm标注线、剖断线、对称线绘制7号(常用)白色0.25mm文字标注细线8号(常用)灰色0.15mm填充线、看线第二层及后面层、建筑平面、网格（线型为DASH）、植物线1号(常用)红色0.15mm道路中心线（线型为CENTER）其它色号0.22mm所有其它色号的线备四、字体4.1、可选用的字高为3.5mm和2.5mm两种，图幅为A2及其以上时用3.5mm字高，图幅为A3、A4时用2.5mm字高。
