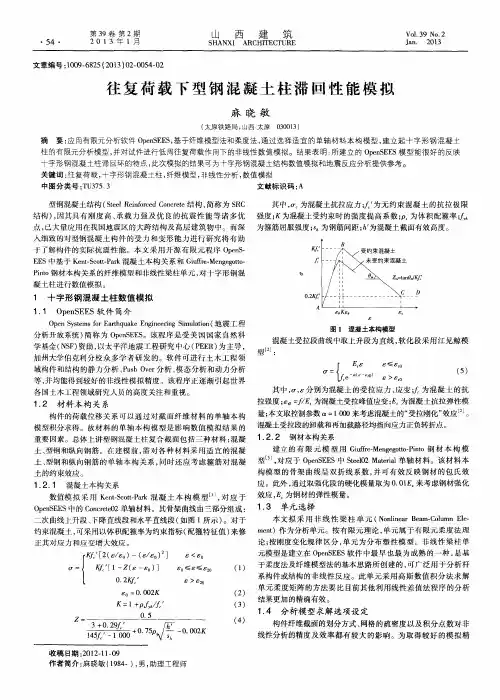

型钢高强高性能混凝土柱受力性能研究【摘要】针对施工过程中遇到的型钢高强高性能混凝土结构，采用开源结构非线性分析软件opensees，基于kent-scott- park 混凝土本构关系和giuffre-mengegotto -pinto钢材本构关系，建立型钢高强高性能混凝土柱的有限元模型，对试件的受力性能进行非线性数值模拟。
结果表明：该模型能较好的体现型钢高强高性能混凝土柱受力性能。
可为型钢高强高性能混凝土的设计和优化提供参考。
【关键词】型钢高强高性能混凝土；opensees；非线性；数值模拟1 引言型钢高强高性能混凝土 (steel reinfor ced high strength and high performance concr ete) 结构是新型混凝土高技术在型钢混凝土结构中的应用。
作为钢与混凝土相组合的新型结构形式，其具有高强度、抗震性能好等特点。
目前已广泛应用于大跨、大空间的工业厂房中。
实践证明型钢高强高性能混凝土结构能有效的提高结构的受力性能，大幅度地减小构件截面尺寸，从而减轻结构重量，增加使用面积。
本文将采用数值模拟的方法分析其受力性能，模拟结果表明其具有相当好的非线性模拟精度。
该有限元分析的结果可用于指导实际工程。
2 型钢高强高性能混凝土柱的有限元模拟研究2.1 opensees程序简介opensees全称为open systems for earthquake engineering simulation（地震工程模拟开放体系），该软件是由加州大学伯克利分校所研究开发的。
程序可进行结构工程及岩土工程领域的静力弹性和非线性分析、pushover拟动力分析、模态分析、动力线弹性分析与非线性分析等。
经证明，在以上各个分析中均能具有较好的数值模拟精度。
此外，opensees具有便于改进和协同开发，能保持国际同步等特点。
目前，该程序日益引起各国土木工程领域研究人员的高度关注。
2.2 单元选择本文拟采用的分析单元为非线性梁柱单元模型(nonlinear beam-column eleme nt)，此单元模型是基于纤维模型法的非线性单元。

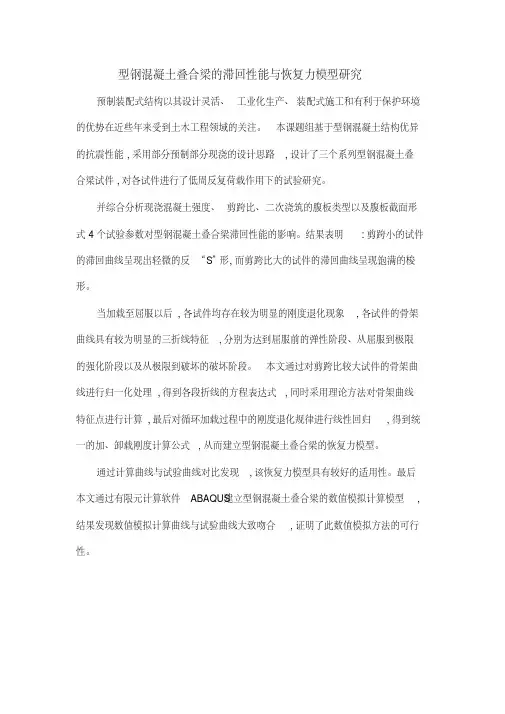

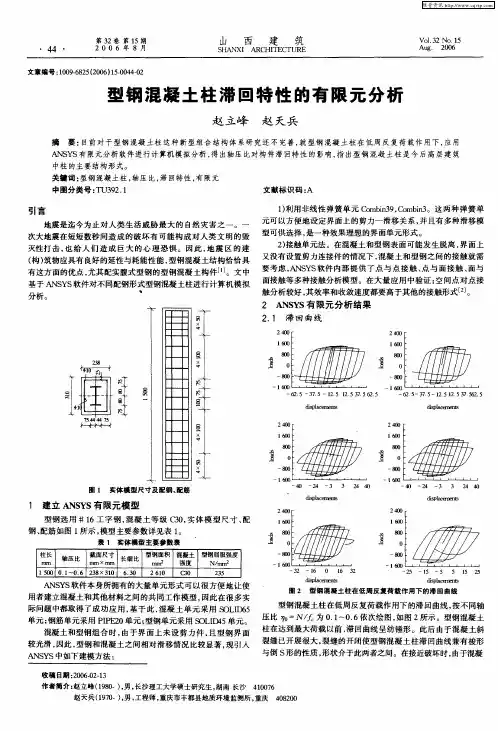

型钢混凝土叠合梁的滞回性能与恢复力模型研究预制装配式结构以其设计灵活、工业化生产、装配式施工和有利于保护环境的优势在近些年来受到土木工程领域的关注。
本课题组基于型钢混凝土结构优异的抗震性能,采用部分预制部分现浇的设计思路,设计了三个系列型钢混凝土叠合梁试件,对各试件进行了低周反复荷载作用下的试验研究。
并综合分析现浇混凝土强度、剪跨比、二次浇筑的腹板类型以及腹板截面形式4个试验参数对型钢混凝土叠合梁滞回性能的影响。
结果表明:剪跨小的试件的滞回曲线呈现出轻微的反“S”形,而剪跨比大的试件的滞回曲线呈现饱满的梭形。
当加载至屈服以后,各试件均存在较为明显的刚度退化现象,各试件的骨架曲线具有较为明显的三折线特征,分别为达到屈服前的弹性阶段、从屈服到极限的强化阶段以及从极限到破坏的破坏阶段。
本文通过对剪跨比较大试件的骨架曲线进行归一化处理,得到各段折线的方程表达式,同时采用理论方法对骨架曲线特征点进行计算,最后对循环加载过程中的刚度退化规律进行线性回归,得到统一的加、卸载刚度计算公式,从而建立型钢混凝土叠合梁的恢复力模型。
通过计算曲线与试验曲线对比发现,该恢复力模型具有较好的适用性。
最后本文通过有限元计算软件ABAQUS建立型钢混凝土叠合梁的数值模拟计算模型,结果发现数值模拟计算曲线与试验曲线大致吻合,证明了此数值模拟方法的可行性。

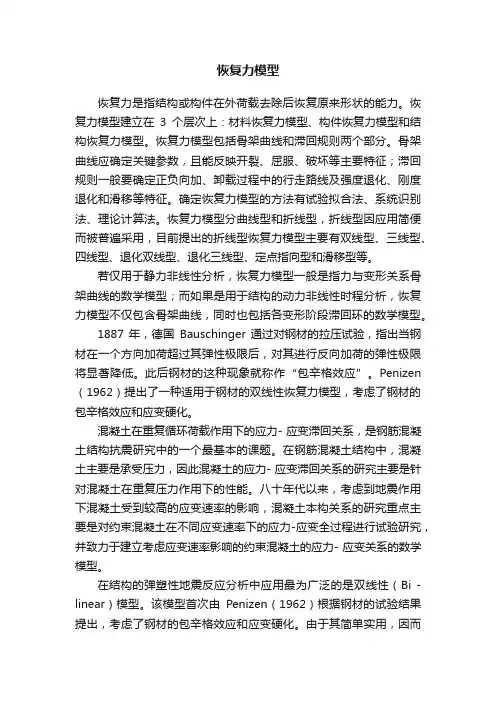

恢复力模型恢复力是指结构或构件在外荷载去除后恢复原来形状的能力。
恢复力模型建立在3个层次上：材料恢复力模型、构件恢复力模型和结构恢复力模型。
恢复力模型包括骨架曲线和滞回规则两个部分。
骨架曲线应确定关键参数，且能反映开裂、屈服、破坏等主要特征；滞回规则一般要确定正负向加、卸载过程中的行走路线及强度退化、刚度退化和滑移等特征。
确定恢复力模型的方法有试验拟合法、系统识别法、理论计算法。
恢复力模型分曲线型和折线型，折线型因应用简便而被普遍采用，目前提出的折线型恢复力模型主要有双线型、三线型、四线型、退化双线型、退化三线型、定点指向型和滑移型等。
若仅用于静力非线性分析，恢复力模型一般是指力与变形关系骨架曲线的数学模型；而如果是用于结构的动力非线性时程分析，恢复力模型不仅包含骨架曲线，同时也包括各变形阶段滞回环的数学模型。
1887 年，德国Bauschinger 通过对钢材的拉压试验，指出当钢材在一个方向加荷超过其弹性极限后，对其进行反向加荷的弹性极限将显著降低。
此后钢材的这种现象就称作“包辛格效应”。
Penizen （1962）提出了一种适用于钢材的双线性恢复力模型，考虑了钢材的包辛格效应和应变硬化。
混凝土在重复循环荷载作用下的应力- 应变滞回关系，是钢筋混凝土结构抗震研究中的一个最基本的课题。
在钢筋混凝土结构中，混凝土主要是承受压力，因此混凝土的应力- 应变滞回关系的研究主要是针对混凝土在重复压力作用下的性能。
八十年代以来，考虑到地震作用下混凝土受到较高的应变速率的影响，混凝土本构关系的研究重点主要是对约束混凝土在不同应变速率下的应力-应变全过程进行试验研究，并致力于建立考虑应变速率影响的约束混凝土的应力- 应变关系的数学模型。
在结构的弹塑性地震反应分析中应用最为广泛的是双线性（Bi - linear）模型。
该模型首次由Penizen（1962）根据钢材的试验结果提出，考虑了钢材的包辛格效应和应变硬化。

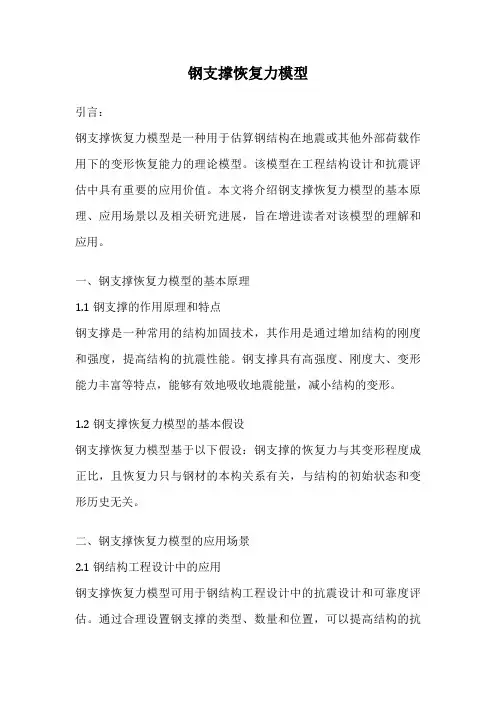

钢支撑恢复力模型引言：钢支撑恢复力模型是一种用于估算钢结构在地震或其他外部荷载作用下的变形恢复能力的理论模型。
该模型在工程结构设计和抗震评估中具有重要的应用价值。
本文将介绍钢支撑恢复力模型的基本原理、应用场景以及相关研究进展，旨在增进读者对该模型的理解和应用。
一、钢支撑恢复力模型的基本原理1.1 钢支撑的作用原理和特点钢支撑是一种常用的结构加固技术，其作用是通过增加结构的刚度和强度，提高结构的抗震性能。
钢支撑具有高强度、刚度大、变形能力丰富等特点，能够有效地吸收地震能量，减小结构的变形。
1.2 钢支撑恢复力模型的基本假设钢支撑恢复力模型基于以下假设：钢支撑的恢复力与其变形程度成正比，且恢复力只与钢材的本构关系有关，与结构的初始状态和变形历史无关。
二、钢支撑恢复力模型的应用场景2.1 钢结构工程设计中的应用钢支撑恢复力模型可用于钢结构工程设计中的抗震设计和可靠度评估。
通过合理设置钢支撑的类型、数量和位置，可以提高结构的抗震性能，保证结构在地震作用下的安全性。
2.2 钢结构抗震评估中的应用钢支撑恢复力模型可以用于钢结构的抗震性能评估，通过分析结构的变形恢复能力，评估结构的抗震性能和耐久性，为结构的检修、加固和改造提供科学依据。
三、钢支撑恢复力模型的研究进展3.1 模型参数的确定方法钢支撑恢复力模型的参数包括钢材的本构关系和支撑的初始刚度等。
目前，研究者通过试验和数值模拟等方法，对这些参数进行了广泛研究和验证，为模型的应用提供了可靠的基础。
3.2 模型的改进和拓展为了更准确地描述钢支撑的恢复力特性，研究者对模型进行了改进和拓展。
例如，考虑了非线性效应、温度效应和疲劳效应等因素，提高了模型的适用性和预测能力。
结论：钢支撑恢复力模型是一种重要的工程理论模型，具有广泛的应用前景。
通过合理应用该模型，可以提高钢结构的抗震性能和可靠度，为工程结构的设计、评估和改造提供科学依据。
随着研究的不断深入，该模型将会得到进一步完善和发展，为工程实践提供更大的帮助。

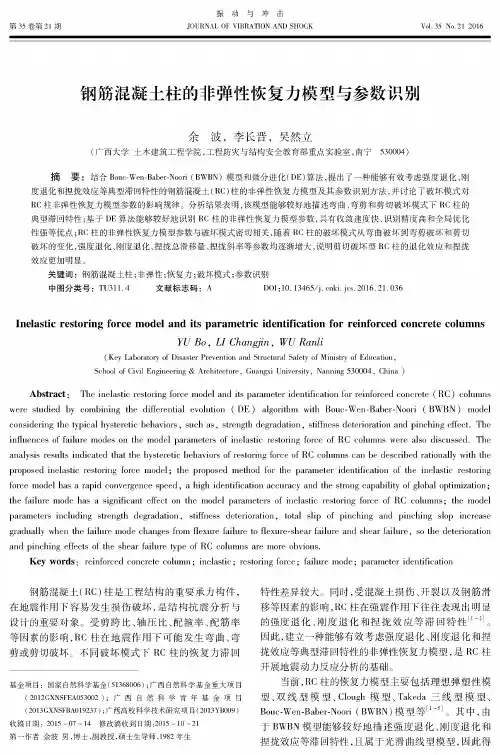

第35卷第21期振动与冲击JOURNAL OF VIBRATION AND SHOCK Vol.35 No. 21 2016钢筋混凝土柱的非弹性恢复力模型与参数识别余波，李长晋，吴然立(广西大学土木建筑工程学院，工程防灾与结构安全教育部重点实验室，南宁530004)摘要：结合Bmic-Wen-Baber-Ncxm (B W B N)模型和微分进化(D E)算法，提出了一种能够有效考虑强度退化、刚度退化和捏拢效应等典型滞回特性的钢筋混凝土（ RC)柱的非弹性恢复力模型及其参数识别方法,并讨论了破坏模式对RC柱非弹性恢复力模型参数的影响规律。
