螺栓类型及使用PPT课件

2019/6/18
P.2/33ຫໍສະໝຸດ 螺栓二、螺纹的种类、要素
2.1螺紋的種類 螺纹按用途分为两大类，即连接螺纹和传动螺纹。 2.1.1、连接螺纹
常用的有四种标准螺纹，即：粗牙普通螺纹、 细牙普通螺纹、管螺纹、锥管螺纹。 上述四种螺纹牙型皆为三角形，其中普通螺纹的牙型为等 边三角形（牙型角为60°）。细牙和粗牙的区别是在大 径相同的条件下，细牙螺纹比粗牙螺纹的螺距小。
P.6/33
螺栓
3.2双头螺柱联接
螺杆两端无钉头，但均有螺纹， 装配时一端旋入被联接件，另一端配以螺 母。拆装时只需拆螺母，而不将双头螺柱 从被联接件中拧出。适用于被联接件之一 较厚、盲孔且经常拆卸场合。
2019/6/18
P.7/33
螺栓
3.3紧定螺钉联接
利用杆末端顶住另一零 件表面或旋入零件相应 的缺口中以固定零件的 相对位置，可传递不大 的轴向力或扭矩。
标记： 螺纹规格d=M12×1.25、公称
长度L=80mm、性能待级为8.8级、 表面氧化、A级的六角头螺栓的 完整标记为：
GB5785M12×1.25×80
P.11/33
2019/6/18
螺栓
沉头类螺栓
用途：
螺栓头部可埋入构件内，连接 强度高。一般用在被连接件需 要保证平面的情况下使用。如 我线耐磨板连接螺栓都是用沉 头螺栓连接。
2019/6/18
P.8/33
螺栓
四、螺栓的種類
4.1螺栓種類 外六角螺栓 内六角螺栓 雙頭螺柱 。。。。。。。
2019/6/18
P.9/33
2019/6/18
螺栓
六角螺栓-普通粗牙
用途：
与螺母配合，利用螺纹连 接使两个零件连接成为一个整 体。属于可拆卸连接。六角螺 栓的精度有A、 B、 C三种。
标记： 螺纹规格d=M12×1.5、公
称长度L=80mm、性能待级为 8.8级、表面氧化、A级的六角 头螺栓的完整标记为：
GB578M12×1.5×80
P.10/33
2019/6/18
螺栓
六角螺栓-普通细牙
用途：
与普通粗牙一样，利用螺纹 连接使两个零件连接成为一个整 体。属于可拆卸连接。细牙螺栓 的自锁性能好，用于受较大冲击、 震动或交变载荷的部位，也可用 于微调机构的调整。
螺栓
標準件之螺栓

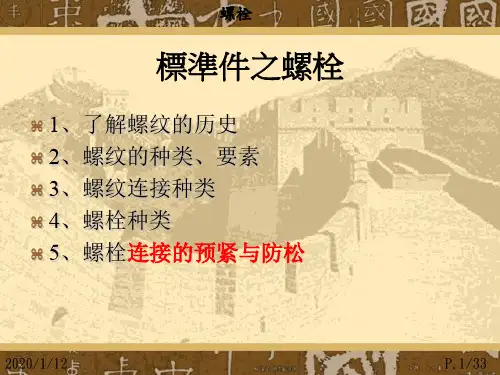

1、了解螺纹的历史 2、螺纹的种类、要素 3、螺纹连接种类 4、螺栓种类 5、螺栓连接的预紧与防松
2019/6/18
P.1/33
螺栓
在讲述螺栓之前我们必须先了解螺纹，因为螺栓的连接效果是由螺 纹来实现的。
一、螺纹发展的历史 螺纹是人类最早发明的简单机械之一，在古代，人们利用螺纹固 定战袍的铠甲、提升物体、压榨油料和酒制品等。18世纪末，英国工 程师亨利·莫斯利（Henry Maudslag）发明了螺纹丝杠车床。第一 次工业革命后， 1841年英国人约瑟夫·惠特沃斯（Joseph Whitworth）提出了世界上第一份螺纹国家标准(BS84,惠氏螺纹， B.S.W.和B.S.F.)从而奠定了螺纹标准的技术体系。1905年，英国人 泰勒（William Taylor）发明了螺纹量规设计原理（泰勒原理）。 从此，英国成为世界上第一个全面掌握螺纹加工和检测技术的国家， 英制螺纹标准是世界上现行螺纹标准的祖先，英制螺纹标准最早得到 了世界范围的认可和推广。 世界上最有影响的紧固螺纹有三种，它们是：英国的惠氏螺纹、 美国的赛氏螺纹、法国的米制螺纹。最有影响的管螺纹有两种：英国 的惠氏管螺纹、美国的布氏管螺纹。
3.1螺栓連接
a) 普通螺栓联接——被联接件不太厚， 通孔不带螺纹，螺杆 穿过通孔与螺母配合 使用。装配后孔与杆 间有间隙，结构简单 ，装拆方便，可多个 装拆，应用较广。主 要用于被连接件不厚 、通孔、经常拆卸的 场合。
2019/6/18
b) 铰制孔螺栓联接——装配 后无间隙，主要承受横向载 荷，也可作定位用，采用基 孔制配合铰制孔螺栓联接
标记为： GB7185M12*10
P.14/33
2019/6/18
螺栓
双头螺柱、螺柱
用途：
双头螺栓一头可埋入构件内， 另一头连接另一零件。一般用 在被连接件不能或不便安装带 头螺栓的情况下使用。如我线 酸泵进出口法兰面上使用的都 是双头螺栓连接。
标记： 螺纹规格d=M12×1.5、公
称长度L=80mm、性能待级为 8.8级、表面氧化、A级的六角 头螺栓的完整标记为：
GB70.1M12×80
P.12/33
2019/6/18
螺栓
吊耳、U型螺栓
用途：
吊耳螺栓用于起重、吊装机具做起 吊重物用。一般常用于电机等需要
吊装之设备上。
U型螺栓一般作安装固定用。一般使 用在管道的固定、钢丝绳固定等场 合。
腰梯形，牙型角为30°，它 是最常用的传动螺纹。 （2）锯齿形螺纹—— 一种受 单向力的传动螺纹，牙型为 不等腰梯形，一边与铅垂线 的夹角为30°，另一边为 3°，形成33°的牙型角。
2019/6/18
P.4/33
螺栓
2.2螺纹的要素
如何完整表述螺紋？
螺纹的要素：有牙型、直径、螺距、线数和旋向五要素
⑴ 牙型 在通过螺纹轴线的剖面上 螺纹的轮廓形状
⑵ 螺纹的直径 螺纹有大径（外螺纹
用d，内螺纹用D表示）、小径和中径之
分。 ⑶ 螺纹线数
单线和多线之分
单线螺纹：导程= 螺距 ⑷ 螺距P 导程S 多线螺纹：导程=螺距×线数
⑸ 旋向 螺纹有左旋和右旋之分。
2019/6/18
P.5/33
螺栓
三、螺纹连接种类
标记： 螺纹规格20mm，材料为20#
钢，A型吊耳螺栓标示为： GB825M20
P.13/33
2019/6/18
螺栓
紧定螺钉
用途： 专供固定机件相对位置用的一 种螺钉。有开槽式、内六角式、 方头三种。一般多用在固定联 轴器与平键的相对位置场合。 标记：
螺纹规格d=M12×1.5、公称长度L=10mm、
管螺纹和锥螺纹的牙型为等腰三角形（牙型角为 55°），螺纹名称以英寸为单位，并以25.4mm螺纹长度 中的螺纹牙数表示螺纹的螺距。管螺纹多用于管件和薄 壁零件的连接，其螺距与牙型均较小。
2019/6/18
P.3/33
螺栓
2.1螺紋的種類
2.1.2 传动螺纹——用作传递 动力或运动的螺纹。
常用的有两种标准螺纹 （1）梯形螺纹—— 牙型为等
