MRB员工培训教材阻抗分析

阻抗分析原理阻抗分析是一种用来研究电路中电流、电压和功率之间相互关系的重要方法。

在电子工程领域中，阻抗分析被广泛应用于电路设计、故障诊断和系统优化等方面。

本文将介绍阻抗分析的基本原理，以及其在电路分析中的应用。

首先，我们需要了解什么是阻抗。

阻抗是电路对交流电的阻力，它是一个复数，包括阻抗的大小和相位两个方面。

在电路中，阻抗可以用来描述电阻、电感和电容对交流电的阻碍程度。

通过对电路中各个元件的阻抗进行分析，我们可以得到电路的整体阻抗，从而推断电流、电压和功率之间的关系。

在阻抗分析中，我们通常使用复数形式来表示阻抗。

复数形式的阻抗可以方便地进行计算和分析。

在复平面上，电阻、电感和电容分别对应着不同的阻抗形式，它们分别沿实轴、虚轴和单位圆周上。

通过将电路中的各个元件转化为复数形式的阻抗，我们可以利用复数的运算规则来简化电路分析的过程。

除了复数形式的阻抗，我们还可以使用阻抗参数来描述电路的特性。

阻抗参数包括输入阻抗、输出阻抗和传输阻抗等。

通过对这些阻抗参数进行分析，我们可以了解电路的输入输出特性，以及信号在电路中的传输情况。

这对于电路设计和系统优化具有重要意义。

在实际应用中，阻抗分析可以帮助我们解决电路中的各种问题。

例如，在无源网络中，我们可以通过阻抗分析来求解电路的输入输出特性，从而设计合适的匹配网络。

在有源网络中，我们可以利用阻抗分析来分析放大器的输入输出阻抗，以及信号在放大器中的传输情况。

此外，阻抗分析还可以帮助我们诊断电路中的故障，找出电路中可能存在的问题并进行修复。

总之，阻抗分析是电子工程中一项重要的技术。

通过对电路中各个元件的阻抗进行分析，我们可以了解电路的整体特性，从而解决电路设计、故障诊断和系统优化等方面的问题。

希望本文对阻抗分析原理有所帮助，谢谢阅读。

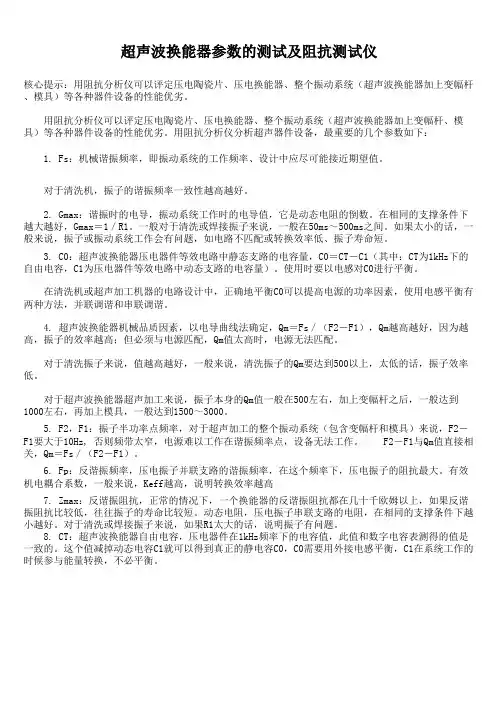

超声波换能器参数的测试及阻抗测试仪核心提示：用阻抗分析仪可以评定压电陶瓷片、压电换能器、整个振动系统（超声波换能器加上变幅杆、模具）等各种器件设备的性能优劣。

用阻抗分析仪可以评定压电陶瓷片、压电换能器、整个振动系统（超声波换能器加上变幅杆、模具）等各种器件设备的性能优劣。

用阻抗分析仪分析超声器件设备，最重要的几个参数如下： 1. Fs：机械谐振频率，即振动系统的工作频率、设计中应尽可能接近期望值。

对于清洗机，振子的谐振频率一致性越高越好。

2. Gmax：谐振时的电导，振动系统工作时的电导值，它是动态电阻的倒数。

在相同的支撑条件下越大越好，Gmax＝1／R1。

一般对于清洗或焊接振子来说，一般在50ms～500ms之间。

如果太小的话，一般来说，振子或振动系统工作会有问题，如电路不匹配或转换效率低、振子寿命短。

3. C0：超声波换能器压电器件等效电路中静态支路的电容量，C0＝CT－C1（其中：CT为1kHz下的自由电容，C1为压电器件等效电路中动态支路的电容量）。

使用时要以电感对C0进行平衡。

在清洗机或超声加工机器的电路设计中，正确地平衡C0可以提高电源的功率因素，使用电感平衡有两种方法，并联调谐和串联调谐。

4. 超声波换能器机械品质因素，以电导曲线法确定，Qm＝Fs／（F2－F1），Qm越高越好，因为越高，振子的效率越高；但必须与电源匹配，Qm值太高时，电源无法匹配。

对于清洗振子来说，值越高越好，一般来说，清洗振子的Qm要达到500以上，太低的话，振子效率低。

对于超声波换能器超声加工来说，振子本身的Qm值一般在500左右，加上变幅杆之后，一般达到1000左右，再加上模具，一般达到1500～3000。

5. F2，F1：振子半功率点频率，对于超声加工的整个振动系统（包含变幅杆和模具）来说，F2－F1要大于10Hz, 否则频带太窄，电源难以工作在谐振频率点，设备无法工作。

F2－F1与Qm值直接相关，Qm＝Fs／（F2－F1）。

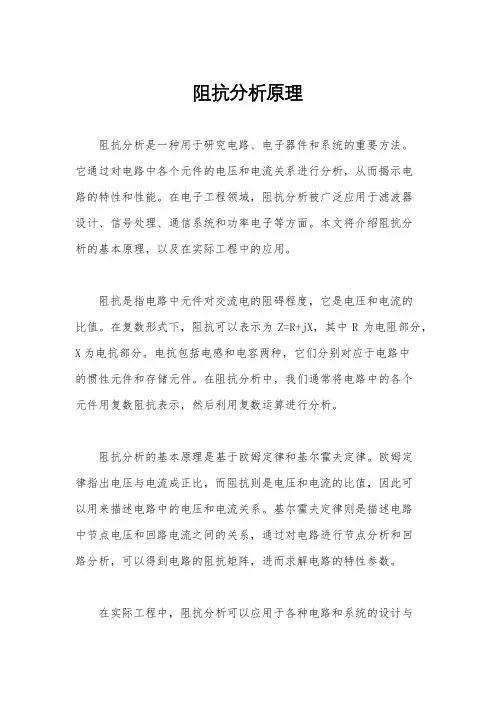

阻抗分析原理阻抗分析是一种用于研究电路、电子器件和系统的重要方法。

它通过对电路中各个元件的电压和电流关系进行分析，从而揭示电路的特性和性能。

在电子工程领域，阻抗分析被广泛应用于滤波器设计、信号处理、通信系统和功率电子等方面。

本文将介绍阻抗分析的基本原理，以及在实际工程中的应用。

阻抗是指电路中元件对交流电的阻碍程度，它是电压和电流的比值。

在复数形式下，阻抗可以表示为Z=R+jX，其中R为电阻部分，X为电抗部分。

电抗包括电感和电容两种，它们分别对应于电路中的惯性元件和存储元件。

在阻抗分析中，我们通常将电路中的各个元件用复数阻抗表示，然后利用复数运算进行分析。

阻抗分析的基本原理是基于欧姆定律和基尔霍夫定律。

欧姆定律指出电压与电流成正比，而阻抗则是电压和电流的比值，因此可以用来描述电路中的电压和电流关系。

基尔霍夫定律则是描述电路中节点电压和回路电流之间的关系，通过对电路进行节点分析和回路分析，可以得到电路的阻抗矩阵，进而求解电路的特性参数。

在实际工程中，阻抗分析可以应用于各种电路和系统的设计与优化。

例如，在滤波器设计中，我们可以利用阻抗分析来确定滤波器的频率响应和阻抗匹配，从而实现对特定频率信号的滤波和处理。

在通信系统中，阻抗匹配是非常重要的，它可以有效地提高信号的传输效率和质量。

在功率电子领域，阻抗分析可以帮助我们设计高效的功率变换器和逆变器，从而实现能量的高效转换和控制。

总之，阻抗分析是电子工程中的重要工具，它可以帮助我们理解电路的特性和性能，指导电路的设计与优化。

通过对电路中各个元件的阻抗进行分析，我们可以得到电路的频率响应、稳定性和传输特性，从而实现对电路的深入理解和有效控制。

希望本文内容能够对阻抗分析有所帮助，谢谢阅读。

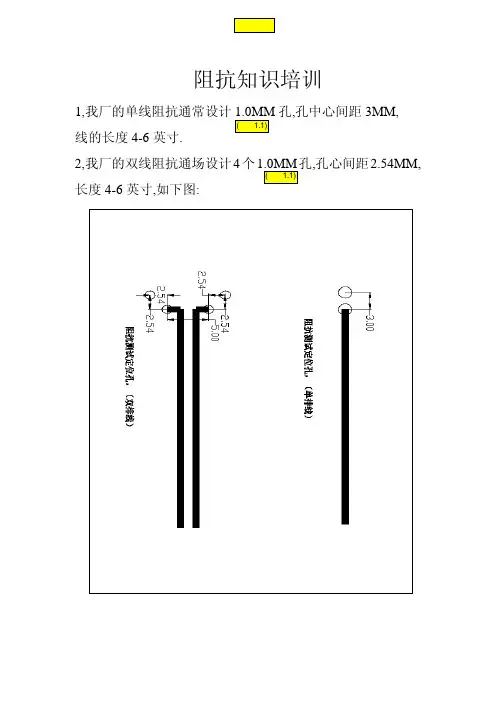

阻抗知识培训1,我厂的单线阻抗通常设计孔,孔中心间距3MM,线的长度4-6英寸.2,我厂的双线阻抗通场设计4个孔,孔心间距2.54MM,长度4-6英寸,如下图:3,阻抗的参考层通常是电地层,参考层处要加THE RMAL PAD来连接,以便测试.4,与阻抗有关的几个主要因素有以下几个:1,线宽.2,绝缘层厚度,3,铜厚,4,板料的介电常数5,跨层阻抗:有时客户设计有特别的阻抗,例如意创力客户,他要求第1层的线阻抗,参考层是第3层,请留意中间第2层的线路,第2层对应阻抗线位置应是空的,不能有铜,否则会对阻抗产生影响.阻抗的一些其他知识阻抗定义在具有电阻、电感和电容的电路里，对交流电所起的阻碍作用叫做阻抗。

阻抗常用Z表示.,是一个复数,实部称为电阻,虚部称为电抗,其中电容在电路中对交流电所起的阻碍作用称为容抗,电感在电路中对交流电所起的阻碍作用称为感抗,电容和电感在电路中对交流电引起的阻碍作用总称为电抗。

电阻, 电容和电感在电路中对交流电引起的阻碍作用称为阻抗。

阻抗的单位是欧。

在直流电中，物体对电流阻碍的作用叫做电阻，世界上所有的物质都有电阻，只是电阻值的大小差异而已。

电阻很小的物质称作良导体，如金属等；电阻极大的物质称作绝缘体，如木头和塑料等。

还有一种介于两者之间的导体叫做半导体，而超导体则是一种电阻值等于零的物质。

但是在交流电的领域中则除了电阻会阻碍电流以外，电容及电感也会阻碍电流的流动，这种作用就称之为电抗，意即抵抗电流的作用。

电容及电感的电抗分别称作电容抗及电感抗，简称容抗及感抗。

它们的计量单位与电阻一样是欧姆，而其值的大小则和交流电的频率有关系，频率愈高则容抗愈小感抗愈大，频率愈低则容抗愈大而感抗愈小。

此外电容抗和电感抗还有相位角度的问题，具有向量上的关系式，因此才会说：阻抗是电阻与电抗在向量上的和。

对于一个具体电路，阻抗不是不变的，而是随着频率变化而变化。

在电阻、电感和电容串联电路中，电路的阻抗一般来说比电阻大。

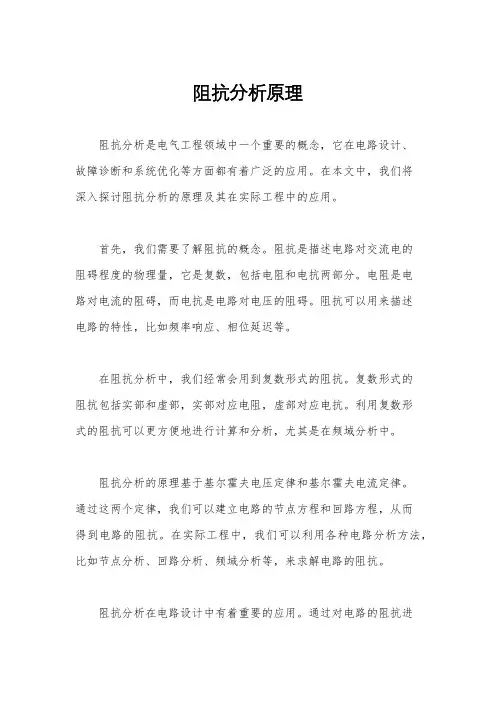

阻抗分析原理阻抗分析是电气工程领域中一个重要的概念，它在电路设计、故障诊断和系统优化等方面都有着广泛的应用。

在本文中，我们将深入探讨阻抗分析的原理及其在实际工程中的应用。

首先，我们需要了解阻抗的概念。

阻抗是描述电路对交流电的阻碍程度的物理量，它是复数，包括电阻和电抗两部分。

电阻是电路对电流的阻碍，而电抗是电路对电压的阻碍。

阻抗可以用来描述电路的特性，比如频率响应、相位延迟等。

在阻抗分析中，我们经常会用到复数形式的阻抗。

复数形式的阻抗包括实部和虚部，实部对应电阻，虚部对应电抗。

利用复数形式的阻抗可以更方便地进行计算和分析，尤其是在频域分析中。

阻抗分析的原理基于基尔霍夫电压定律和基尔霍夫电流定律。

通过这两个定律，我们可以建立电路的节点方程和回路方程，从而得到电路的阻抗。

在实际工程中，我们可以利用各种电路分析方法，比如节点分析、回路分析、频域分析等，来求解电路的阻抗。

阻抗分析在电路设计中有着重要的应用。

通过对电路的阻抗进行分析，我们可以评估电路的稳定性、频率响应以及功率传输效率。

这对于设计高性能的电路至关重要。

此外，在故障诊断中，阻抗分析也可以帮助我们快速定位故障点，提高故障诊断的效率。

除此之外，阻抗分析还在系统优化中发挥着重要作用。

通过对系统的阻抗进行分析，我们可以找到系统的瓶颈和优化空间，从而提高系统的性能和效率。

这对于提升系统的可靠性和可维护性具有重要意义。

总之，阻抗分析是电气工程中一个重要的概念，它在电路设计、故障诊断和系统优化等方面都有着广泛的应用。

通过深入理解阻抗分析的原理，我们可以更好地应用它于实际工程中，从而提高工程的效率和性能。

希望本文对阻抗分析原理有所帮助，并能够引发更多关于阻抗分析的讨论和研究。

阻抗分析原理阻抗分析是一种用于研究电路或系统响应的方法，它通过分析电路中的电压和电流之间的关系，来推导出电路的特性。

在电子工程领域，阻抗分析被广泛应用于电路设计、故障诊断和信号处理等方面。

本文将介绍阻抗分析的基本原理以及其在实际应用中的重要性。

首先，我们来了解一下阻抗的概念。

阻抗是描述电路对交流电的阻碍程度的物理量，通常用Z表示，单位是欧姆（Ω）。

在电路中，阻抗包括电阻、电感和电容，它们分别对应着电路中的电阻性、感性和容性元件。

而阻抗分析就是通过对电路中各种元件的阻抗进行分析，来研究电路的性能和特性。

在阻抗分析中，我们常用复数形式来表示阻抗，即Z=R+jX，其中R表示电阻部分，X表示电抗部分，而j则是虚数单位。

这种表示方法能够将电阻、电感和电容统一起来，方便进行计算和分析。

通过对电路中各个元件的阻抗进行求和和计算，我们可以得到整个电路的总阻抗，从而了解电路对交流信号的响应和特性。

阻抗分析在电路设计中起着至关重要的作用。

通过对电路的阻抗进行分析，我们可以预测电路的频率响应、稳定性和功耗等特性。

这对于设计高性能、低功耗的电子设备至关重要。

此外，阻抗分析还可以帮助工程师在设计阶段发现电路中的潜在问题，提前进行优化和改进，从而节省成本和时间。

除了在电路设计中的应用，阻抗分析还在故障诊断和信号处理等方面发挥着重要作用。

通过对电路中各个部分的阻抗进行分析，我们可以定位故障点并进行修复，提高设备的可靠性和稳定性。

在信号处理中，阻抗分析可以帮助我们理解信号在电路中的传输特性，从而优化信号处理算法和方法。

总之，阻抗分析是电子工程领域中一项重要的技术手段，它通过对电路中各种元件的阻抗进行分析，来研究电路的特性和响应。

在电路设计、故障诊断和信号处理等方面都有着重要的应用价值。

希望本文的介绍能够帮助读者更好地理解阻抗分析的原理和意义，从而在实际工作中更好地应用这一技术。
