研制开发
20μs/格i L
u gs1轻微偏磁u gs2图4 轻微偏磁实验波形i L
u
gs1u gs220µs/格较重偏磁图5 较重偏磁实验波形 从图4和图5中变压器原边电流i L 以及实验条件
可以看出：随着输出负载的增加，变压器原边电流正负两个方向波形不对称程度加大，高频变压器偏磁问题越来越严重。
如果不引入偏磁抑制，随着负载的进一步增加，高频变压器必将出现饱和问题。
3.2 加偏磁抑制采用图3的方法进行抑制偏磁实验。
这时占空比将由偏置电压U ref 和PI 调节器A 2输出共同控制。
图6
给出U in =298.9 V 、U o =24.0 V 和I o =40 A 的实验波形。
对比图4、图5和图6及实验条件，从变压器原边电流i 可以看出：引入偏磁校正技术后，虽然负载
i L
u gs1
u gs2
20µs/格。

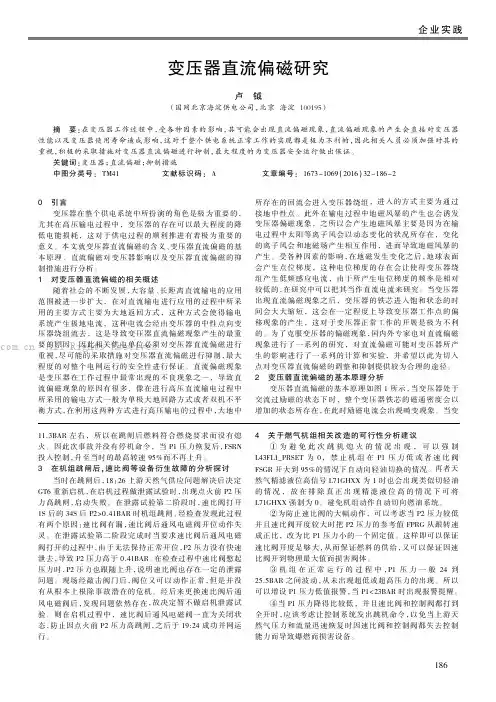

0引言变压器在整个供电系统中所扮演的角色是极为重要的，尤其在高压输电过程中，变压器的存在可以最大程度的降低电能损耗，这对于供电过程的顺利推进有着极为重要的意义。
本文就变压器直流偏磁的含义、变压器直流偏磁的基本原理、直流偏磁对变压器影响以及变压器直流偏磁的抑制措施进行分析。
1对变压器直流偏磁的相关概述随着社会的不断发展，大容量、长距离直流输电的应用范围被进一步扩大，在对直流输电进行应用的过程中所采用的主要方式主要为大地返回方式，这种方式会使得输电系统产生极地电流，这种电流会经由变压器的中性点向变压器绕组流去，这是导致变压器直流偏磁现象产生的最重要的原因。
因此相关供电单位必须对变压器直流偏磁进行重视，尽可能的采取措施对变压器直流偏磁进行抑制，最大程度的对整个电网运行的安全性进行保证。
直流偏磁现象是变压器在工作过程中最常出现的不良现象之一，导致直流偏磁现象的原因有很多，像在进行高压直流输电过程中所采用的输电方式一般为单极大地回路方式或者双机不平衡方式，在利用这两种方式进行高压输电的过程中，大地中所存在的回流会进入变压器绕组，进入的方式主要为通过接地中性点。
此外在输电过程中地磁风暴的产生也会诱发变压器偏磁现象，之所以会产生地磁风暴主要是因为在输电过程中太阳等离子风会以动态变化的状况所存在，变化的离子风会和地磁场产生相互作用，进而导致地磁风暴的产生。
受各种因素的影响，在地磁发生变化之后，地球表面会产生点位梯度，这种电位梯度的存在会让使得变压器绕组产生低频感应电流，由于所产生电位梯度的频率是相对较低的，在研究中可以把其当作直流电流来研究。
当变压器出现直流偏磁现象之后，变压器的铁芯进入饱和状态的时间会大大缩短，这会在一定程度上导致变压器工作点的偏移现象的产生，这对于变压器正常工作的开展是极为不利的。
为了克服变压器的偏磁现象，国内外专家也对直流偏磁现象进行了一系列的研究，对直流偏磁可能对变压器所产生的影响进行了一系列的计算和实验，并希望以此为切入点对变压器直流偏磁的调整和抑制提供较为合理的途径。

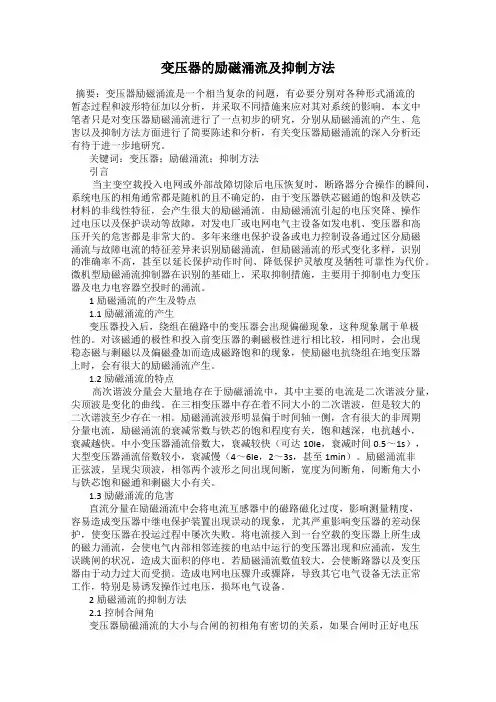

变压器的励磁涌流及抑制方法摘要：变压器励磁涌流是一个相当复杂的问题，有必要分别对各种形式涌流的暂态过程和波形特征加以分析，并采取不同措施来应对其对系统的影响。
本文中笔者只是对变压器励磁涌流进行了一点初步的研究，分别从励磁涌流的产生、危害以及抑制方法方面进行了简要陈述和分析，有关变压器励磁涌流的深入分析还有待于进一步地研究。
关键词：变压器；励磁涌流；抑制方法引言当主变空载投入电网或外部故障切除后电压恢复时，断路器分合操作的瞬间，系统电压的相角通常都是随机的且不确定的，由于变压器铁芯磁通的饱和及铁芯材料的非线性特征，会产生很大的励磁涌流。
由励磁涌流引起的电压突降、操作过电压以及保护误动等故障，对发电厂或电网电气主设备如发电机、变压器和高压开关的危害都是非常大的。
多年来继电保护设备或电力控制设备通过区分励磁涌流与故障电流的特征差异来识别励磁涌流，但励磁涌流的形式变化多样，识别的准确率不高，甚至以延长保护动作时间、降低保护灵敏度及牺牲可靠性为代价。
微机型励磁涌流抑制器在识别的基础上，采取抑制措施，主要用于抑制电力变压器及电力电容器空投时的涌流。
1励磁涌流的产生及特点1.1励磁涌流的产生变压器投入后，绕组在磁路中的变压器会出现偏磁现象，这种现象属于单极性的。
对该磁通的极性和投入前变压器的剩磁极性进行相比较，相同时，会出现稳态磁与剩磁以及偏磁叠加而造成磁路饱和的现象，使励磁电抗绕组在地变压器上时，会有很大的励磁涌流产生。
1.2励磁涌流的特点高次谐波分量会大量地存在于励磁涌流中，其中主要的电流是二次谐波分量，尖顶波是变化的曲线。
在三相变压器中存在着不同大小的二次谐波，但是较大的二次谐波至少存在一相。
励磁涌流波形明显偏于时间轴一侧，含有很大的非周期分量电流，励磁涌流的衰减常数与铁芯的饱和程度有关，饱和越深，电抗越小，衰减越快。
中小变压器涌流倍数大，衰减较快（可达10Ie，衰减时间0.5～1s），大型变压器涌流倍数较小，衰减慢（4～6Ie，2～3s，甚至1min）。
