黑龙江科技大学2.2材料力学题库：轴向拉压应力答案

第2章 轴向拉伸和压缩主要知识点：（1）轴向拉伸（压缩）时杆的内力和应力；（2）轴向拉伸（压缩）时杆的变形；（3）材料在轴向拉伸和压缩时的力学性能；（4）轴向拉压杆的强度计算；（5）简单拉压超静定问题。

轴向拉伸（压缩）时杆的变形4. 一钢制阶梯杆如图所示。

已知沿轴线方向外力F 1=50kN ，F 2=20kN ，各段杆长l 1=100mm ，l 2=l 3=80mm ，横截面面积A 1=A 2=400mm 2，A 3=250mm 2，钢的弹性模量E=200GP a ，试求各段杆的纵向变形、杆的总变形量及各段杆的线应变。

解：（1）首先作出轴力图如图4-11所示，由图知kN F N 301-=，kN F F N N 2032==。

（2）计算各段杆的纵向变形m m EA l F l N 5693311111075.31040010200101001030---⨯-=⨯⨯⨯⨯⨯⨯-==∆ m m EA l F l N 569332222100.2104001020010801020---⨯=⨯⨯⨯⨯⨯⨯==∆(3)杆的总变形量m l l l l 53211045.1-⨯=∆+∆+∆=∆。

(4)计算各段杆的线应变 451111075.310.01075.3--⨯-=⨯-=∆=l l ε 45222105.208.0100.2--⨯=⨯=∆=l l ε 45333100.408.0102.3--⨯=⨯=∆=l l ε材料在轴向拉伸和压缩时的力学性能5. 试述低碳钢拉伸试验中的四个阶段，其应力—应变图上四个特征点的物理意义是什么？答：低碳钢拉伸试验中的四个阶段为弹性阶段、屈服阶段、强化阶段和颈缩阶段。

在弹性阶段，当应力小于比例极限σp 时，材料服从虎克定律；当应力小于弹性极限σe 时，材料的变形仍是弹性变形。

屈服阶段的最低点对应的应力称为屈服极限，以σs 表示。

强化阶段最高点所对应的应力称为材料的强度极限，以σb 表示，它是材料所能承受的最大应力。

材料力学习题册参考答案材料力学习题册参考答案（无计算题）第1章：轴向拉伸与压缩一：1（ABE ）2（ABD ）3（DE ）4（AEB ）5（C ）6（ＣＥ）７（ABD ）8（C ）9（BD ）10（ADE ）11（ACE ）12（D ）13（CE ）14（D ）15（ＡＢ）１６（BE ）17（D ）二：1对2错3错4错5对6对7错8错9错10错11错12错13对14错15错三：1：钢铸铁 2：比例极限p σ 弹性极限e σ 屈服极限s σ 强度极限b σ3.横截面 45度斜截面4. εσE =， EAFl l =5.强度，刚度，稳定性；6.轴向拉伸（或压缩）；7. llb b ?μ?=8. 1MPa=106 N/m 2 =1012 N/mm 2 9. 抵抗伸缩弹性变形，加载方式 10. 正正、剪 11.极限应力 12. >5% <5% 13. 破坏s σ b σ 14.强度校核截面设计荷载设计15. 线弹性变形弹性变形 16.拉应力 45度 17.无明显屈服阶段的塑性材料力学性能参考答案：1. A 2. C 3. C 4. C 5. C 6. 5d ; 10d 7. 弹塑8. s2s 9. 0.1 10. 压缩11. b 0.4σ 12. <；< 剪切挤压答案：一：1.（C ），2.（B ），3.（A ），二：1. 2bh db 2. b(d+a) bc 3. 4a δ a 2 4. F第2章：扭转一：1.（B ） 2.（C D ） 3.（C D ） 4. （C ） 5. （A E ） 6. （A ）7. （D ）8. （B D ） 9.（C ） 10. （B ） 11.（D ） 12.（C ）13.（B ）14.（A ） 15.（A E ）二：1错 2对 3对 4错 5错 6 对三：1. 垂直 2. 扭矩剪应力 3.最外缘为零4. p ττ< 抗扭刚度材料抵抗扭转变形的能力5. 不变不变增大一倍6. 1.5879τ7.实心空心圆8. 3241)(α- 9. m ax m in αττ= 10. 长边的中点中心角点 11.形成回路（剪力流）第3章：平面图形的几何性质一：1.（C ），2.（A ），3.（C ），4.（C ），5.（A ），6.（C ），7.（C ），8.（A ），9.（D ）二：1）. 1；无穷多；2）4)4/5(a ； 3），84p R I π=p 4z y I 16R I I ===π4）12/312bh I I z z ==；5）)/(/H 6bh 6BH W 32z -= 6）12/)(2211h b bh I I I I z y z y +=+=+；7）各分部图形对同一轴静矩8）两轴交点的极惯性矩；9）距形心最近的；10）惯性主轴；11）图形对其惯性积为零三：1：64/πd 114； 2.（0 , 14.09cm ）(a 22，a 62)3： 4447.9cm 4， 4：0.00686d 4 ，5: 77500 mm 4 ;6: 64640039.110 23.410C C C C y y z z I I mm I I mm ==?==?第4章：弯曲内力一：1.（A B ）2.（D ）3.（B ）4.（A B E ）5.（A B D ）6.（ACE ） 7.（ABDE ） 8.（ABE ）9. （D ） 10. （D ） 11.（ACBE ） 12.（D ） 13.（ABCDE ）二：1错 2错 3错 4对 5错 6对 7对三：1. 以弯曲变形 2.集中力 3. KNm 2512M .max =4. m KN 2q = 向下 KN 9P = 向上5.中性轴6.荷载支撑力7. 小8. 悬臂简支外伸9. 零第5章：弯曲应力一：1（ＡＢＤ）２．（C ）3.（BE ）4.（A ）5.（C ）6.（C ）7.（B ）8.（C ）9.（BC ）二：1对 2错 3错 4 对 5 错 6错 7 对三：1.满足强度要求更经济、更省料2. 变成曲面，既不伸长也不缩短3.中性轴4.形心主轴5.最大正应力6.剪力方向7.相等8.平面弯曲发生在最大弯矩处9.平面弯曲第6章：弯曲变形一：1（B ），2（B ），3（A ），4（D ），5（C ），6（A ），7（C ），8（B ），9（A ）10（B ），11（A ）二：1对2错3错4错5错6对7错8错9错10对11错12对三：1.（转角小量:θθtan ≈）（未考虑高阶小量对曲率的影响）2. 挠曲线采用近似微分方程导致的。

第二章轴向拉压一、选择题1．图1所示拉杆的外表面上有一斜线，当拉杆变形时，斜线将( D)A．平动B．转动C．不动D．平动加转动2．轴向拉伸细长杆件如图2所示，其中1-1面靠近集中力作用的左端面，则正确的说法应是( C)A．1-1、2-2面上应力皆均匀分布B．1-1、2-2面上应力皆非均匀分布C．1-1面上应力非均匀分布，2-2面上应力均匀分布D．1-1面上应力均匀分布，2-2面上应力非均匀分布（图1）（图2）3．有A、B、C三种材料，其拉伸应力—应变实验曲线如图3所示，曲线( B)材料的弹性模量E大，曲线( A )材料的强度高，曲线( C)材料的塑性好。

4．材料经过冷作硬化后，其( D)。

A．弹性模量提高，塑性降低B．弹性模量降低，塑性提高C．比例极限提高，塑性提高D．比例极限提高，塑性降低5．现有钢、铸铁两种杆材，其直径相同。

从承载能力与经济效益两个方面考虑，图4所示结构中两种合理选择方案是( A)。

A．1杆为钢，2杆为铸铁B．1杆为铸铁，2杆为钢C．2杆均为钢D．2杆均为铸铁（图3）（图4）（图5）6．在低碳钢的拉伸试验中，材料的应力变化不大而变形显著增加的是（B）。

A. 弹性阶段；B.屈服阶段；C.强化阶段；D.局部变形阶段。

7．铸铁试件压缩破坏（B）。

A. 断口与轴线垂直；B. 断口为与轴线大致呈450~550倾角的斜面；C. 断口呈螺旋面；D. 以上皆有可能。

8．为使材料有一定的强度储备，安全系数取值应（ A ）。

A .大于1； B. 等于1； C.小于1； D. 都有可能。

9. 等截面直杆在两个外力的作用下发生轴向压缩变形时，这对外力所具备的特点一定是等值、( C )。

A 反向、共线B 反向，过截面形心C 方向相对，作用线与杆轴线重合D 方向相对，沿同一直线作用10. 图6所示一阶梯形杆件受拉力Ｐ的作用，其截面1-1，2-2，3-3上的内力分别为N 1，N 2和N 3，三者的关系为( B )。

轴向拉伸与压缩习题及解答Prepared on 22 November 2020轴向拉伸与压缩习题及解答一、判断改错1、构件内力的大小不但与外力大小有关，还与材料的截面形状有关。

答：错。

静定构件内力的大小之与外力的大小有关，与材料的截面无关。

2、杆件的某横截面上，若各点的正应力均为零，则该截面上的轴力为零。

答：对。

3、两根材料、长度都相同的等直柱子，一根的横截面积为1A ，另一根为2A ，且21A A >。

如图所示。

两杆都受自重作用。

则两杆最大压应力相等，最大压缩量也相等。

答：对。

自重作用时，最大压应力在两杆底端，即max max N All A Aνσν=== 也就是说，最大应力与面积无关，只与杆长有关。

所以两者的最大压应力相等。

最大压缩量为 2max max22N Al l l l A EA Eνν⋅∆===即最大压缩量与面积无关，只与杆长有关。

所以两杆的最大压缩量也相等。

A 1(a) (b)4、受集中力轴向拉伸的等直杆，在变形中任意两个横截面一定保持平行。

所以宗乡纤维的伸长量都相等，从而在横截面上的内力是均匀分布的。

答：错 。

在变形中，离开荷载作用处较远的两个横截面才保持平行，在荷载作用处，横截面不再保持平面，纵向纤维伸长不相等，应力分布复杂，不是均匀分布的。

5、若受力物体内某电测得x 和y 方向都有线应变x ε和y ε，则x 和y 方向肯定有正应力x σ和y σ。

答：错， 不一定。

由于横向效应作用，轴在x 方向受拉（压），则有x σ；y 方向不受力，但横向效应使y 方向产生线应变，y x εενε'==-。

二、填空题1、轴向拉伸的等直杆，杆内的任一点处最大剪应力的方向与轴线成（45）2、受轴向拉伸的等直杆，在变形后其体积将（增大）3、低碳钢经过冷做硬化处理后，它的（比例）极限得到了明显的提高。

4、工程上通常把延伸率δ>（5%）的材料成为塑性材料。

5、 一空心圆截面直杆，其内、外径之比为，两端承受力力作用，如将内外径增加一倍，则其抗拉刚度将是原来的（4）倍。

轴向拉伸与压缩习题及解答一、判断改错1、构件力的大小不但与外力大小有关，还与材料的截面形状有关。

答：错。

静定构件力的大小之与外力的大小有关，与材料的截面无关。

2、杆件的某横截面上，假设各点的正应力均为零，那么该截面上的轴力为零。

答：对。

3、两根材料、长度都一样的等直柱子，一根的横截面积为1A ，另一根为2A ，且21A A >。

如下图。

两杆都受自重作用。

那么两杆最大压应力相等，最大压缩量也相等。

答：对。

自重作用时，最大压应力在两杆底端，即max max N All A Aνσν=== 也就是说，最大应力与面积无关，只与杆长有关。

所以两者的最大压应力相等。

最大压缩量为 2max max22N Al l l l A EA Eνν⋅∆===即最大压缩量与面积无关，只与杆长有关。

所以两杆的最大压缩量也相等。

4、受集中力轴向拉伸的等直杆，在变形中任意两个横截面一定保持平行。

所以宗乡纤维的伸长量都相等，从而在横截面上的力是均匀分布的。

答：错 。

在变形中，离开荷载作用处较远的两个横截面才保持平行，在荷载作用处，横截面不再保持平面，纵向纤维伸长不相等，应力分布复杂，不是均匀分布的。

5、假设受力物体某电测得x 和y 方向都有线应变x ε和y ε，那么x 和y 方向肯定有正应力x σ和y σ。

答：错， 不一定。

由于横向效应作用，轴在x 方向受拉〔压〕，那么有x σ；y 方向不受力，但横向效应使y 方向产生线应变，y x εενε'==-。

A 1(a) (b)二、填空题1、轴向拉伸的等直杆，杆的任一点处最大剪应力的方向与轴线成〔45〕2、受轴向拉伸的等直杆，在变形后其体积将〔增大〕3、低碳钢经过冷做硬化处理后，它的〔比例〕极限得到了明显的提高。

4、工程上通常把延伸率δ>〔5%〕的材料成为塑性材料。

5、 一空心圆截面直杆，其、外径之比为0.8，两端承受力力作用，如将外径增加一倍，那么其抗拉刚度将是原来的〔4〕倍。

2.3轴向拉伸和压缩变形分析及计算一、选择题1、图示平板，两端受均布载荷q 作用，若变形前在板面上画两条平行线段AB 和CD ，则变形后（）。

A 、AB//CD ，α角减小；B 、AB//CD ，α角不变；C 、AB//CD ，α角增大；D 、AB 不平行于CD 。

答案：A 。

2、甲乙两杆，几何尺寸相同，轴向拉力相同，材料不同，它们的应力和变形有四种可能，下列（）是正确的。

A 、应力σ和变形l ∆相同；B 、应力σ不同和变形l ∆相同；C 、应力σ相同和变形l ∆不同；D 、应力σ不同和变形l ∆不同。

答案：C 。

3、图示结构中，杆①的材料是钢，GPa E 2061=；杆②的材料是铝，GPa E 702=；已知两杆的横截面积相等，则在力F 作用下，节点A （）。

A 、向左下方移动；B 、向右下方移动；C 、沿铅垂方向向下移动；D、不动。

答案：A 。

4、图示拉杆的外表面上有一斜线，当拉杆变形时，斜线将（）。

A 、平动；B 、转动；C 、不动；D 、平动加转动。

答案：D 。

5、有同一种材料组成的变截面杆的横截面面积分别为A2和A，受力如图所示，弹性模量E 为常数；以下结论（）是正确的。

A、D截面位移为2FlEA；B、D截面位移为2FlEA；C、C截面位移为2FlEA；D、C截面位移为2FlEA。

答案：A。

6、刚性杆AB由三根材料、横截面面积均相同的杆吊杆。

在结构中（）为零。

A、杆①的轴力；B、杆②的轴力；C、A点的水平位移；D、A点的垂直位移。

答案：B。

7、一圆杆受轴向拉力，在其弹性变形范围内，将直径增加一倍其他条件不变，则杆的相对变形与原变形的比值为（）。

A、1/4；B、1/2；C、1；D、4。

答案：A。

8、长度和横截面面积均相同的两杆，一为钢杆，另一为铝杆，在相同的轴向拉力作用下，下列关于两杆的应力与变形的描述，正确的是（）。

A、铝杆的应力和钢杆相同，变形大于钢杆；B、铝杆的应力和钢杆相同，变形小于钢杆；C、铝杆的应力和变形均大于钢杆；D、铝杆的应力和变形均小于钢杆。

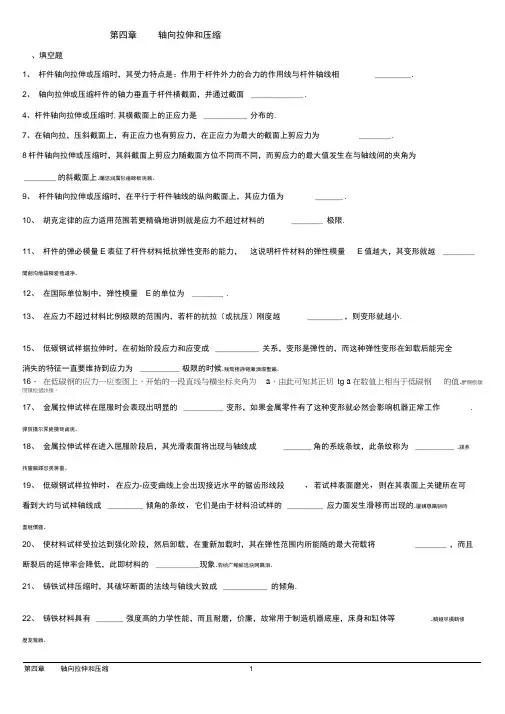

第四章轴向拉伸和压缩、填空题1、杆件轴向拉伸或压缩时，其受力特点是：作用于杆件外力的合力的作用线与杆件轴线相_________ .2、轴向拉伸或压缩杆件的轴力垂直于杆件横截面，并通过截面_____________ .4、杆件轴向拉伸或压缩时,其横截面上的正应力是___________ 分布的.7、在轴向拉，压斜截面上，有正应力也有剪应力，在正应力为最大的截面上剪应力为________ .8杆件轴向拉伸或压缩时，其斜截面上剪应力随截面方位不同而不同，而剪应力的最大值发生在与轴线间的夹角为________ 的斜截面上.矚慫润厲钐瘗睞枥庑赖。

9、杆件轴向拉伸或压缩时，在平行于杆件轴线的纵向截面上，其应力值为_______ .10、胡克定律的应力适用范围若更精确地讲则就是应力不超过材料的________ 极限.11、杆件的弹必模量E表征了杆件材料抵抗弹性变形的能力，这说明杆件材料的弹性模量E值越大，其变形就越 ________ 聞創沟燴鐺險爱氇谴净。

12、在国际单位制中，弹性模量E的单位为________ .13、在应力不超过材料比例极限的范围内，若杆的抗拉（或抗压）刚度越_________ ，则变形就越小.15、低碳钢试样据拉伸时，在初始阶段应力和应变成___________ 关系，变形是弹性的，而这种弹性变形在卸载后能完全消失的特征一直要维持到应力为__________ 极限的时候.残骛楼諍锩瀨濟溆塹籟。

16、在低碳钢的应力一应变图上，开始的一段直线与横坐标夹角为a，由此可知其正切tg a在数值上相当于低碳钢的值.酽锕极額閉镇桧猪訣锥。

17、金属拉伸试样在屈服时会表现出明显的__________ 变形，如果金属零件有了这种变形就必然会影响机器正常工作.彈贸摄尔霁毙攬砖卤庑。

18、金属拉伸试样在进入屈服阶段后，其光滑表面将出现与轴线成_______ 角的系统条纹，此条纹称为__________ .謀养抟箧飆鐸怼类蒋薔。

第二章轴向拉(压)变形[习题2-1] 试求图示各杆1-1和2-2横截面上的轴力，并作轴力图。

（a ） 解：（1）求指定截面上的轴力 F N =-11F F F N -=+-=-222 （2）作轴力图轴力图如图所示。

（b ） 解：（1）求指定截面上的轴力 F N 211=-02222=+-=-F F N （2）作轴力图F F F F N =+-=-2233 轴力图如图所示。

（c ） 解：（1）求指定截面上的轴力 F N 211=-F F F N =+-=-222 （2）作轴力图F F F F N 32233=+-=- 轴力图如图所示。

（d ） 解：（1）求指定截面上的轴力 F N =-11F F a aFF F qa F N 22222-=+⋅--=+--=- （2）作轴力图中间段的轴力方程为： x aFF x N ⋅-=)( ]0,(a x ∈ 轴力图如图所示。

[习题2-2] 试求图示等直杆横截面1-1、2-2和平3-3上的轴力，并作轴力图。

若横截面面积2400mm A =，试求各横截面上的应力。

解：（1）求指定截面上的轴力kN N 2011-=-)(10201022kN N -=-=- )(1020102033kN N =-+=- （2）作轴力图轴力图如图所示。

（3）计算各截面上的应力 MPa mm N A N 504001020231111-=⨯-==--σMPa mm N A N 254001010232222-=⨯-==--σ MPa mm N A N 254001010233333=⨯==--σ[习题2-3] 试求图示阶梯状直杆横截面1-1、2-2和平3-3上的轴力，并作轴力图。

若横截面面积21200mm A =，22300mm A =，23400mm A =，并求各横截面上的应力。

解：（1）求指定截面上的轴力kN N 2011-=-)(10201022kN N -=-=- )(1020102033kN N =-+=- （2）作轴力图轴力图如图所示。

3、材料拉压力学性能一、选择题1、作为脆性材料的极限应力是（）。

A 、比例极限；B 、弹性极限；C 、屈服极限；D 、强度极限。

答案：B 。

2、材料的塑性指标有（）。

A 、σS 和δ；B 、σS 和ψ；C 、δ和ψ；D 、σS 、δ和ψ。

答案：C 。

3、用三种不同材料制成尺寸相同的试件，在相同的试验条件下进行拉伸实验，得到应力－应变曲线图。

比较三条曲线，可知拉伸强度最高、弹性模量最大、塑性最好的材料分别是（）。

A 、a 、b 、c ；B 、b 、c 、a ；C 、b 、a 、c ；D 、c 、b 、a 。

答案：A 。

4、一拉伸钢杆，弹性模量E ＝200GPa ，比例极限为200MPa ，今测得其轴向应变ε＝0.0015，则横截面上的正应力（）。

A 、σ＝Eε＝300MPa ；B 、σ＞300MPa ；C 、200MPa ＜σ＜300MPa ；D 、σ＜200MPa 。

答案：C 。

5、低碳钢拉伸经过冷作硬化后，以下四种指标中（）将得到提高。

A 、强度极限；B 、比例极限；C 、断面收缩率；D 、延伸率。

答案：C 。

6、当低碳钢试件的拉伸试验应力s σσ=时，试件将（）。

A 、完全失去承载能力；B 、断裂；C 、发生局部颈缩现象；D 、产生很大的塑性变形。

答案：D 。

7、对于拉伸曲线上没有明显屈服极限平台的一般塑性材料，工程上规定2.0σ作为名义屈服应力，此时对应的（）。

A 、应变量为0.2%ε=；B 、塑性应变量为0.2%ε=；C 、应变量为0.2ε=；D 、塑性应变量为0.2ε=。

答案：A 。

8、所有脆性材料，它与塑性材料相比，其拉伸力学性能的最大特点是（）。

A、强度低，对应力集中不敏感；B、相同拉力作用下变形小；C、断裂前几乎没有塑性变形；D、应力-应变关系严格遵循胡克定律。

答案：C。

9、现有钢、铸铁两种杆材，其直径相同。

从承载能力与经济效益两个方面考虑，如图示结构中两种合理选择方案是（）。

A、1杆为钢，2杆为铸铁；B、1杆为铸铁，2杆为钢；C、1、2杆均为钢；D、1、2杆均为铸铁。

第二章轴向拉压应力与材料的力学性能2-1试画图示各杆的轴力图。

题2-1图解：各杆的轴力图如图2-1所示。

图2-12-2试画图示各杆的轴力图，并指出轴力的最大值。

图a与b所示分布载荷均沿杆轴均匀分布，集度为q。

题2-2图(a)解：由图2-2a(1)可知，=2()F-xqxqaN轴力图如图2-2a(2)所示，qa F 2m ax ,N =图2-2a(b)解：由图2-2b(2)可知， qa F =R qa F x F ==R 1N )(22R 2N 2)()(qx qa a x q F x F -=--=轴力图如图2-2b(2)所示，qa F =m ax N,图2-2b2-3 图示轴向受拉等截面杆，横截面面积A =500mm 2，载荷F =50kN 。

试求图示斜截面m -m 上的正应力与切应力，以及杆内的最大正应力与最大切应力。

题2-3图解：该拉杆横截面上的正应力为100MPa Pa 1000.1m10500N 10508263=⨯=⨯⨯==－A F σ 斜截面m -m 的方位角，ο50-=α故有MPa 3.41)50(cos MPa 100cos 22=-⋅==οασσαMPa 2.49)100sin(MPa 502sin 2-=-⋅==οαστα杆内的最大正应力与最大切应力分别为MPa 100max ==σσMPa 502max ==στ 2-5 某材料的应力-应变曲线如图所示，图中还同时画出了低应变区的详图。

试确定材料的弹性模量E 、比例极限p σ、屈服极限s σ、强度极限b σ与伸长率δ，并判断该材料属于何种类型（塑性或脆性材料）。

题2-5解：由题图可以近似确定所求各量。

220GPa Pa 102200.001Pa10220ΔΔ96=⨯=⨯≈=εσEMPa 220p ≈σ, MPa 240s ≈σMPa 440b ≈σ, %7.29≈δ该材料属于塑性材料。

2-7 一圆截面杆，材料的应力-应变曲线如题2-6图所示。

土木建筑工程：轴向拉压变形考试答案（题库版）1、单选构件保持原来平衡状态的能力称（）。

A、刚度B、强度C、稳定性D、极限强度正确答案：C2、单选?图示为一轴力杆，其中最小的拉力为（）。

A.12kNB.20kNC.8kND.13kN正确答案：A3、单选低碳钢材料在拉伸试验过程中，所能承受的最大应力是（）。

A．比例极限B．屈服极限C．强度极限D．许用应力正确答案：C4、判断题晚婚是在法定婚龄（男22周岁、女20周岁）的基础上，男女青年超过法定婚龄3年以上初次结婚。

正确答案：对5、单选两根相同截面，不同材料的杆件，受相同的外力作用，它们的纵向绝对变形（）。

A、相同B、不一定C、不相同D、无法判断正确答案：B6、单选轴向拉（压）时横截面上的正应力（）分布。

A、均匀B、线性C、假设均匀D、抛物线正确答案：A7、单选对于建立材料在一般应力状态下的失效判据与设计准则，试选择如下合适的论述。

（）A.逐一进行试验，确定极限应力；B.无需进行试验，只需关于失效原因的假说；C.需要进行某些试验，无需关于失效原因的假说；D.假设失效的共同原因，根据简单试验结果。

正确答案：D8、单选低碳钢的破坏发生在拉伸过程中的（）阶段。

A、弹性B、屈服C、强化D、颈缩正确答案：D9、单选对于应力，有以下四种说法，其中错的应是（）。

A.一点处的内力集度称为应力，记作P，P称为总应力B.总应力P垂直于截面方向的分量σ称为正应力C.总应力P与截面相切的分量τ称为剪应力D.剪应力τ的作用效果使相邻的截面分离或接近正确答案：D10、单选常用的应力单位是兆帕（MPa），1kpa＝（）。

A．103N／m2B．106N／m2C．109N／m2D．103N／m2正确答案：D11、单选下列结论正确的是（）。

A.杆件某截面上的内力是该截面上应力的代数和B.杆件某截面上的应力是该截面上内力的平均值C.应力是内力的集度D.内力必大于应力正确答案：C12、单选低碳钢的屈服极限发生在拉伸过程中的（）阶段。

第2章 轴向拉伸和压缩主要知识点：（1）轴向拉伸（压缩）时杆的内力和应力；（2）轴向拉伸（压缩）时杆的变形；（3）材料在轴向拉伸和压缩时的力学性能；（4）轴向拉压杆的强度计算；（5）简单拉压超静定问题。

轴向拉伸（压缩）时杆的变形4. 一钢制阶梯杆如图所示。

已知沿轴线方向外力F 1=50kN ，F 2=20kN ，各段杆长l 1=100mm ，l 2=l 3=80mm ，横截面面积A 1=A 2=400mm 2，A 3=250mm 2，钢的弹性模量E=200GP a ，试求各段杆的纵向变形、杆的总变形量及各段杆的线应变。

解：（1）首先作出轴力图如图4-11所示，由图知kN F N 301-=，kN F F N N 2032==。

（2）计算各段杆的纵向变形m m EA l F l N 5693311111075.31040010200101001030---⨯-=⨯⨯⨯⨯⨯⨯-==∆ m m EA l F l N 569332222100.2104001020010801020---⨯=⨯⨯⨯⨯⨯⨯==∆(3)杆的总变形量m l l l l 53211045.1-⨯=∆+∆+∆=∆。

(4)计算各段杆的线应变 451111075.310.01075.3--⨯-=⨯-=∆=l l ε 45222105.208.0100.2--⨯=⨯=∆=l l ε 45333100.408.0102.3--⨯=⨯=∆=l l ε材料在轴向拉伸和压缩时的力学性能5. 试述低碳钢拉伸试验中的四个阶段，其应力—应变图上四个特征点的物理意义是什么？答：低碳钢拉伸试验中的四个阶段为弹性阶段、屈服阶段、强化阶段和颈缩阶段。

在弹性阶段，当应力小于比例极限σp 时，材料服从虎克定律；当应力小于弹性极限σe 时，材料的变形仍是弹性变形。

屈服阶段的最低点对应的应力称为屈服极限，以σs 表示。

强化阶段最高点所对应的应力称为材料的强度极限，以σb 表示，它是材料所能承受的最大应力。
