【半导体研磨 精】半导体晶圆的生产工艺流程介绍

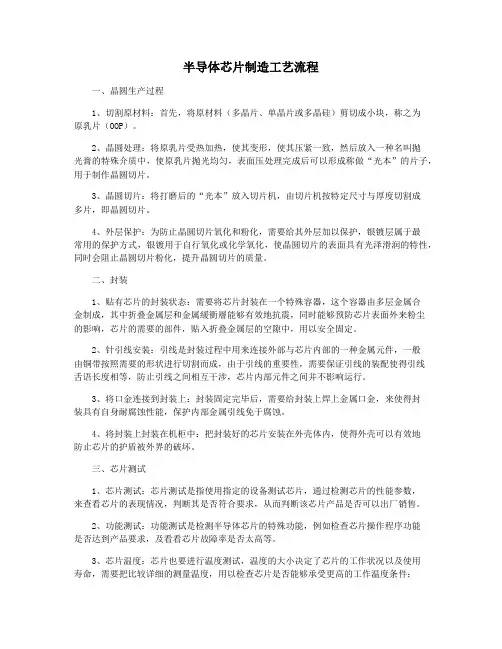

半导体芯片制造工艺流程一、晶圆生产过程1、切割原材料：首先，将原材料（多晶片、单晶片或多晶硅）剪切成小块，称之为原乳片（OOP）。

2、晶圆处理：将原乳片受热加热，使其变形，使其压紧一致，然后放入一种名叫抛光膏的特殊介质中，使原乳片抛光均匀，表面压处理完成后可以形成称做“光本”的片子，用于制作晶圆切片。

3、晶圆切片：将打磨后的“光本”放入切片机，由切片机按特定尺寸与厚度切割成多片，即晶圆切片。

4、外层保护：为防止晶圆切片氧化和粉化，需要给其外层加以保护，银镀层属于最常用的保护方式，银镀用于自行氧化或化学氧化，使晶圆切片的表面具有光泽滑润的特性，同时会阻止晶圆切片粉化，提升晶圆切片的质量。

二、封装1、贴有芯片的封装状态：需要将芯片封装在一个特殊容器，这个容器由多层金属合金制成，其中折叠金属层和金属緩衝層能够有效地抗震，同时能够预防芯片表面外来粉尘的影响，芯片的需要的部件，贴入折叠金属层的空隙中，用以安全固定。

2、针引线安装：引线是封装过程中用来连接外部与芯片内部的一种金属元件，一般由铜带按照需要的形状进行切割而成，由于引线的重要性，需要保证引线的装配使得引线舌语长度相等，防止引线之间相互干涉，芯片内部元件之间并不影响运行。

3、将口金连接到封装上：封装固定完毕后，需要给封装上焊上金属口金，来使得封装具有自身耐腐蚀性能，保护内部金属引线免于腐蚀。

4、将封装上封装在机柜中：把封装好的芯片安装在外壳体内，使得外壳可以有效地防止芯片的护盾被外界的破坏。

三、芯片测试1、芯片测试：芯片测试是指使用指定的设备测试芯片，通过检测芯片的性能参数，来查看芯片的表现情况，判断其是否符合要求，从而判断该芯片产品是否可以出厂销售。

2、功能测试：功能测试是检测半导体芯片的特殊功能，例如检查芯片操作程序功能是否达到产品要求，及看看芯片故障率是否太高等。

3、芯片温度：芯片也要进行温度测试，温度的大小决定了芯片的工作状况以及使用寿命，需要把比较详细的测量温度，用以检查芯片是否能够承受更高的工作温度条件；4、芯片功能检测：功能检测是常用的测试，如扫描检测或静态测试，根据设计上的配置，将芯片进行检测，来看看是否有损坏，看看功能是否正常，符合产品要求。

半导体的生产工艺流程1.晶圆制备：晶圆制备是半导体生产的第一步，通常从硅片开始。

首先，取一块纯度高达99.9999%的单晶硅，然后经过脱氧、精炼、单晶生长和棒状晶圆切割等步骤，制备出硅片。

这些步骤的目的是获得高纯度、无杂质的单晶硅片。

2.晶圆加工：晶圆加工是将硅片加工成具有特定电子器件的过程。

首先，通过化学机械抛光（CMP）去除硅片上的表面缺陷。

然后，利用光刻技术将特定图案投射到硅片上，并使用光刻胶保护未被刻蚀的区域。

接下来，使用等离子刻蚀技术去除未被保护的硅片区域。

这些步骤的目的是在硅片上形成特定的电子器件结构。

3.器件制造：器件制造是将晶圆上的电子器件形成完整的制造流程。

首先，通过高温扩散或离子注入方法向硅片中掺杂特定的杂质，以形成PN结。

然后，使用化学气相沉积技术在硅片表面沉积氧化层，形成绝缘层。

接下来，使用物理气相沉积技术沉积金属薄膜，形成电压、电流等电子元件。

这些步骤的目的是在硅片上形成具有特定功能的电子器件。

4.封装测试：封装测试是将器件封装成实际可使用的电子产品。

首先，将器件倒装到封装盒中，并连接到封装基板上。

然后，通过线缆或焊接技术将封装基板连接到主板或其他电路板上。

接下来，进行电极焊接、塑料封装封装，形成具有特定外形尺寸和保护功能的半导体芯片。

最后，对封装好的半导体芯片进行功能性测试和质量检查，以确保其性能和可靠性。

总结起来，半导体的生产工艺流程包括晶圆制备、晶圆加工、器件制造和封装测试几个主要步骤。

这些步骤的有机组合使得我们能够生产出高性能、高效能的半导体器件，广泛应用于电子产品和信息技术领域。

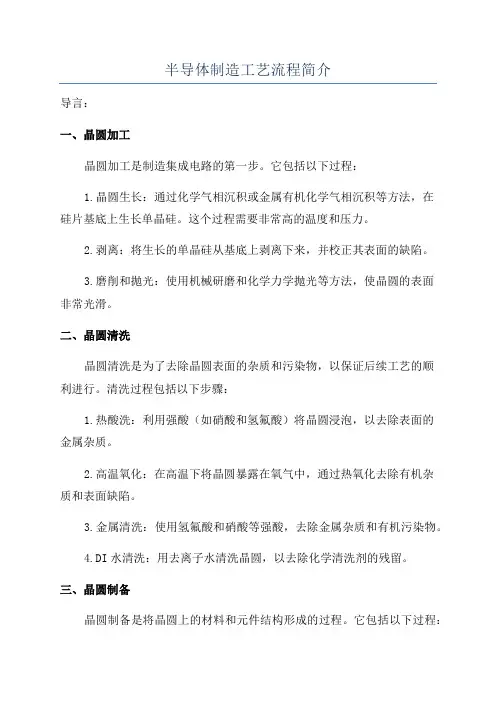

半导体制造工艺流程简介导言：一、晶圆加工晶圆加工是制造集成电路的第一步。

它包括以下过程：1.晶圆生长：通过化学气相沉积或金属有机化学气相沉积等方法，在硅片基底上生长单晶硅。

这个过程需要非常高的温度和压力。

2.剥离：将生长的单晶硅从基底上剥离下来，并校正其表面的缺陷。

3.磨削和抛光：使用机械研磨和化学力学抛光等方法，使晶圆的表面非常光滑。

二、晶圆清洗晶圆清洗是为了去除晶圆表面的杂质和污染物，以保证后续工艺的顺利进行。

清洗过程包括以下步骤：1.热酸洗：利用强酸（如硝酸和氢氟酸）将晶圆浸泡，以去除表面的金属杂质。

2.高温氧化：在高温下将晶圆暴露在氧气中，通过热氧化去除有机杂质和表面缺陷。

3.金属清洗：使用氢氟酸和硝酸等强酸，去除金属杂质和有机污染物。

4.DI水清洗：用去离子水清洗晶圆，以去除化学清洗剂的残留。

三、晶圆制备晶圆制备是将晶圆上的材料和元件结构形成的过程。

它包括以下过程：1.掩膜制作：将光敏材料涂覆在晶圆表面，通过光刻技术进行曝光和显影，形成图案化的光刻胶掩膜。

2.沉积：通过物理气相沉积或化学气相沉积等方法，在晶圆上沉积材料层，如金属、氧化物、硅等。

3.腐蚀：采用湿法或干法腐蚀等技术，去除晶圆上不需要的材料，形成所需的结构。

4.清洗：再次进行一系列清洗步骤，以去除腐蚀产物和掩膜残留物，保证材料层的质量。

四、材料获取材料获取是指在晶圆上制造晶体管、电阻器、电容器等器件结构的过程。

它包括以下步骤：1.掺杂：通过离子注入或扩散等方法，在晶圆上引入有选择性的杂质，以改变材料的导电性或断电性能。

2.退火：通过高温热处理，消除杂质引入过程中的晶格缺陷，并使掺杂的材料达到稳定状态。

3.金属-绝缘体-金属（MIM）沉积：在晶圆上沉积金属、绝缘体和金属三层结构，用于制造电容器。

4.金属-绝缘体（MIS）沉积：在晶圆上沉积金属和绝缘体两层结构，用于制造晶体管的栅极。

五、封装和测试封装是将晶圆上制造的芯片放在封装底座上，并封装成可插入其他设备的集成电路。

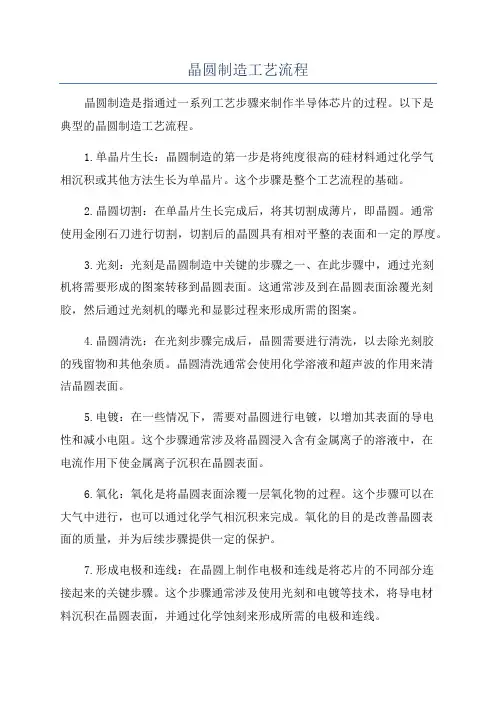

晶圆制造工艺流程晶圆制造是指通过一系列工艺步骤来制作半导体芯片的过程。

以下是典型的晶圆制造工艺流程。

1.单晶片生长：晶圆制造的第一步是将纯度很高的硅材料通过化学气相沉积或其他方法生长为单晶片。

这个步骤是整个工艺流程的基础。

2.晶圆切割：在单晶片生长完成后，将其切割成薄片，即晶圆。

通常使用金刚石刀进行切割，切割后的晶圆具有相对平整的表面和一定的厚度。

3.光刻：光刻是晶圆制造中关键的步骤之一、在此步骤中，通过光刻机将需要形成的图案转移到晶圆表面。

这通常涉及到在晶圆表面涂覆光刻胶，然后通过光刻机的曝光和显影过程来形成所需的图案。

4.晶圆清洗：在光刻步骤完成后，晶圆需要进行清洗，以去除光刻胶的残留物和其他杂质。

晶圆清洗通常会使用化学溶液和超声波的作用来清洁晶圆表面。

5.电镀：在一些情况下，需要对晶圆进行电镀，以增加其表面的导电性和减小电阻。

这个步骤通常涉及将晶圆浸入含有金属离子的溶液中，在电流作用下使金属离子沉积在晶圆表面。

6.氧化：氧化是将晶圆表面涂覆一层氧化物的过程。

这个步骤可以在大气中进行，也可以通过化学气相沉积来完成。

氧化的目的是改善晶圆表面的质量，并为后续步骤提供一定的保护。

7.形成电极和连线：在晶圆上制作电极和连线是将芯片的不同部分连接起来的关键步骤。

这个步骤通常涉及使用光刻和电镀等技术，将导电材料沉积在晶圆表面，并通过化学蚀刻来形成所需的电极和连线。

8.打磨和抛光：在制造晶圆过程中，由于一些原因，晶圆表面可能会有一些不平整和缺陷。

为了修复这些问题，晶圆需要经过打磨和抛光，使其表面更加平整和光滑。

9.测试和封装：在晶圆制造完毕后，需要对芯片进行测试，以确保其正常工作。

测试通常会使用特定的测试设备和测试程序来进行，包括电性能测试、可靠性测试等。

然后，芯片会进行封装，即将其放入塑料或金属封装中，以保护芯片并为其提供适当的引脚。

以上是晶圆制造的典型工艺流程。

当然，实际的晶圆制造可能会因不同应用领域和制造工艺的差异而略有不同。

半导体制造流程及生产工艺流程1.原料准备：半导体制造的原料主要是硅（Si），通过提取和纯化的方式获得高纯度的硅单晶。

2. 晶圆制备：将高纯度的硅原料通过Czochralski或者Float Zone方法，使其形成大型硅单晶圆（晶圆直径一般为200mm或300mm）。

3.表面处理：进行化学机械抛光（CMP）和去杂质处理，以去除晶圆表面的污染物和粗糙度。

4.晶圆清洗：使用化学溶液进行清洗，以去除晶圆表面的有机和无机污染物。

5.硅片扩散：通过高温反应，将所需的杂质（如磷或硼）掺杂到硅片中，以改变其电子性质。

6.光刻：在硅片上涂覆光刻胶，并使用掩模板上的图案进行曝光。

然后将光刻胶显影，形成图案。

7.蚀刻：使用化学溶液进行蚀刻，以去除未被光刻胶所保护的区域，暴露出下面的硅片。

8.金属蒸镀：在硅片表面沉积金属层，用于连接电路的不同部分。

9.氧化和陶瓷：在硅片表面形成氧化层，用于隔离不同的电路元件。

10.电极制备：在硅片上形成金属电极，用于与其他电路元件连接。

11.测试和封装：将晶圆切割成单个芯片，然后对其进行测试和封装，以确保其性能符合要求。

以上是半导体制造的主要步骤，不同的半导体产品可能还涉及到其他特定的工艺流程。

此外，半导体制造过程还需要严格的质量控制和环境控制，以确保产品的可靠性和性能。

不同的半导体生产流程会有所不同，但大致上都包含以下几个关键的工艺流程：1. 前端制程（Front-end Process）：包括晶圆清洗、来料检测、扩散、光刻、蚀刻、沉积等步骤。

这些步骤主要用于在硅片上形成电子元件的结构。

2. 中端制程（Middle-end Process）：包括溅射、化学机械抛光、化学物理蚀刻、金属蒸镀等步骤。

这些步骤主要用于在晶圆上形成连接电子元件的金属线路。

3. 后端制程（Back-end Process）：包括划片、电极制备、测试、封装等步骤。

这些步骤主要用于将芯片进行切割、封装，以及测试芯片的性能。

半导体制造工艺流程一、引言随着现代科技的飞速发展，半导体技术成为了各个领域中不可或缺的重要基础。

而半导体制造工艺流程则是半导体晶圆生产的关键环节之一、本文将详细介绍半导体制造工艺流程的基本步骤和各个环节所涉及的具体工艺。

二、半导体制造工艺流程1.半导体晶圆清洁：首先需要将半导体晶圆进行清洁处理，以去除表面的杂质和污染物。

这一步骤通常通过使用化学溶液进行清洗，如硝酸、氢氟酸等。

2.晶圆扩散：在晶圆表面进行扩散处理，将一些所需的杂质元素或金属离子引入到晶圆表面，以调整半导体材料的电学性能。

这一步骤通常使用扩散炉进行，通过加热晶圆并与所需气体反应，使其在晶圆表面沉积。

3.光罩制备：通过利用光刻技术，制备用于掩膜的光罩。

光罩是由光刻胶覆盖的晶片，通过在特定区域曝光和显影，形成所需的图案。

4.光刻：将光罩与晶圆进行对位，通过紫外线照射和显影，将光刻胶所曝光区域中的图案转移到晶圆表面。

这一步骤可以定义出晶圆上的电路结构。

5.蚀刻：通过使用化学腐蚀物溶液，将未被光刻胶保护的区域进行蚀刻，以便去除不需要的物质。

这一步骤通常使用干法或湿法蚀刻。

6.沉积：在晶圆表面沉积所需的物质层，如金属、氧化物等。

通过化学气相沉积或物理气相沉积的方法进行。

这一步骤用于制备导线、电容器等元件的电介质层或金属电极。

7.退火：通过加热晶圆并使用气体或纯净的其中一种环境，使其在特定温度和时间下进行退火处理。

这一步骤旨在消除应力，提高晶圆的导电性和结构完整性。

8.电镀：在晶圆表面涂覆金属层，通常使用电化学方法进行。

这一步骤主要用于形成连接器或其他需要导电层的电路结构。

9.封装测试：将晶圆进行切割和封装，形成单个芯片。

然后通过进行功能测试和可靠性测试，以确保芯片的质量和性能。

10.出厂测试：对封装好的芯片进行全面的测试和筛选，以确保只有符合规格要求的芯片进入市场。

三、结论以上是半导体制造工艺流程的基本步骤和环节。

每个步骤都是半导体制造中不可或缺的重要环节，一环扣一环，相互依赖。

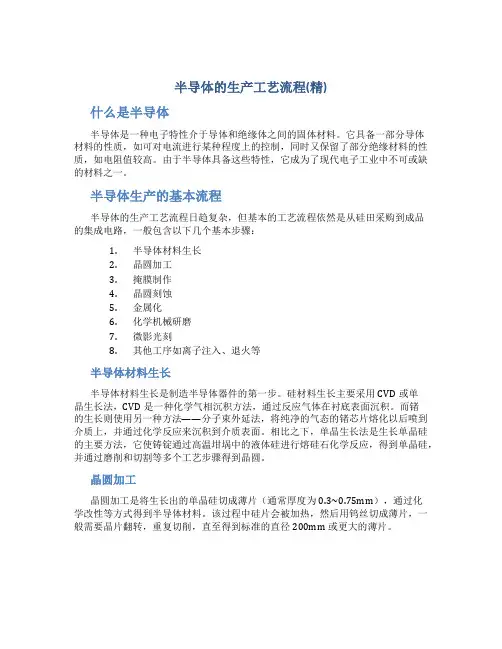

半导体的生产工艺流程(精)什么是半导体半导体是一种电子特性介于导体和绝缘体之间的固体材料。

它具备一部分导体材料的性质，如可对电流进行某种程度上的控制，同时又保留了部分绝缘材料的性质，如电阻值较高。

由于半导体具备这些特性，它成为了现代电子工业中不可或缺的材料之一。

半导体生产的基本流程半导体的生产工艺流程日趋复杂，但基本的工艺流程依然是从硅田采购到成品的集成电路，一般包含以下几个基本步骤：1.半导体材料生长2.晶圆加工3.掩膜制作4.晶圆刻蚀5.金属化6.化学机械研磨7.微影光刻8.其他工序如离子注入、退火等半导体材料生长半导体材料生长是制造半导体器件的第一步。

硅材料生长主要采用CVD或单晶生长法，CVD是一种化学气相沉积方法，通过反应气体在衬底表面沉积。

而锗的生长则使用另一种方法——分子束外延法，将纯净的气态的锗芯片熔化以后喷到介质上，并通过化学反应来沉积到介质表面。

相比之下，单晶生长法是生长单晶硅的主要方法，它使铸锭通过高温坩埚中的液体硅进行熔硅石化学反应，得到单晶硅，并通过磨削和切割等多个工艺步骤得到晶圆。

晶圆加工晶圆加工是将生长出的单晶硅切成薄片（通常厚度为0.3~0.75mm），通过化学改性等方式得到半导体材料。

该过程中硅片会被加热，然后用钨丝切成薄片，一般需要晶片翻转，重复切削，直至得到标准的直径200mm或更大的薄片。

掩膜制作光刻技术是制造集成电路的核心工艺之一。

它通过将光刻胶覆盖在晶圆表面，然后将加工好的掩膜对准涂有光刻胶的晶片，利用紫外线照射胶层，然后用化学方法去除未凝固的光刻胶，实现对半导体片的局部改性。

晶圆刻蚀刻蚀是制造半导体器件的另一个核心工艺之一。

该工艺主要通过使用化学液体或离子束等方法进行化学或物理改性，以清除不需要的表面材料，留下所需形状的导电区域和非导电区域。

通常包括干法刻蚀、湿法刻蚀和离子束刻蚀等方法。

金属化金属化是将晶圆表面金属化来保护芯片和连接电路，通常采用电子束蒸发或物理气相沉积等方式将金属材料加热，使其蒸发后再沉积在晶圆表面。

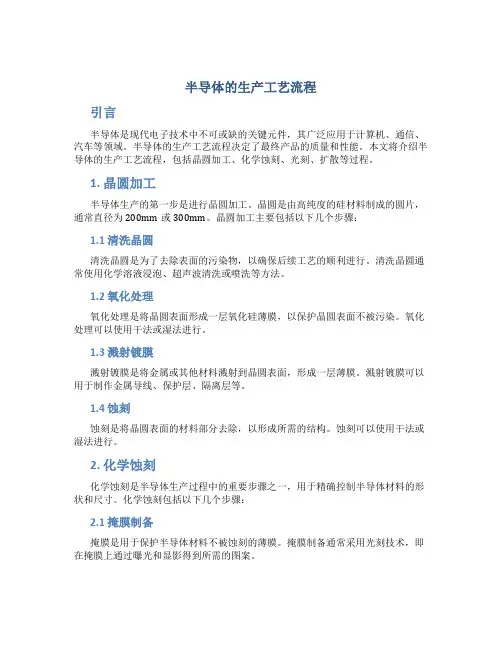

半导体的生产工艺流程引言半导体是现代电子技术中不可或缺的关键元件，其广泛应用于计算机、通信、汽车等领域。

半导体的生产工艺流程决定了最终产品的质量和性能。

本文将介绍半导体的生产工艺流程，包括晶圆加工、化学蚀刻、光刻、扩散等过程。

1. 晶圆加工半导体生产的第一步是进行晶圆加工。

晶圆是由高纯度的硅材料制成的圆片，通常直径为200mm或300mm。

晶圆加工主要包括以下几个步骤：1.1 清洗晶圆清洗晶圆是为了去除表面的污染物，以确保后续工艺的顺利进行。

清洗晶圆通常使用化学溶液浸泡、超声波清洗或喷洗等方法。

1.2 氧化处理氧化处理是将晶圆表面形成一层氧化硅薄膜，以保护晶圆表面不被污染。

氧化处理可以使用干法或湿法进行。

1.3 溅射镀膜溅射镀膜是将金属或其他材料溅射到晶圆表面，形成一层薄膜。

溅射镀膜可以用于制作金属导线、保护层、隔离层等。

1.4 蚀刻蚀刻是将晶圆表面的材料部分去除，以形成所需的结构。

蚀刻可以使用干法或湿法进行。

2. 化学蚀刻化学蚀刻是半导体生产过程中的重要步骤之一，用于精确控制半导体材料的形状和尺寸。

化学蚀刻包括以下几个步骤：2.1 掩膜制备掩膜是用于保护半导体材料不被蚀刻的薄膜。

掩膜制备通常采用光刻技术，即在掩膜上通过曝光和显影得到所需的图案。

2.2 蚀刻液制备蚀刻液是用于将未被掩膜保护的半导体材料腐蚀的溶液。

常用的蚀刻液包括酸性溶液、碱性溶液和氧化物溶液等。

2.3 蚀刻过程蚀刻过程是将晶圆浸泡在蚀刻液中，使未被掩膜保护的半导体材料被腐蚀掉。

蚀刻过程需要控制时间、温度和浓度等参数，以保证蚀刻的精确性和一致性。

3. 光刻光刻是半导体生产流程中的重要环节，用于在晶圆上制作微小的图案。

光刻主要包括以下几个步骤：3.1 光刻胶涂覆光刻胶是一种高精度的感光材料，用于记录图案。

光刻胶通过旋涂在晶圆表面形成一层薄膜。

3.2 曝光曝光是将光刻胶暴露于紫外光下，通过光刻机上的掩膜将所需的图案投射到光刻胶上。

3.3 显影显影是将显像剂涂敷在已暴露过的光刻胶上，通过化学反应将未暴露的部分溶解掉，从而形成所需的图案。

半导体的生产工艺流程1. 原料准备：首先，需要准备用于半导体生产的原料，包括硅锭、气体、化学物质等。

这些原料需要经过严格的检验和处理，确保其质量符合要求。

2. 晶圆生产：将硅锭切割成薄薄的晶圆，然后使用化学气相沉积（CVD）或物理气相沉积（PVD）等技术在晶圆表面形成氧化层，并进行光刻、蚀刻等步骤，以形成芯片的结构和电路图案。

3. 接合和封装：将芯片与封装材料（例如塑料或陶瓷）结合起来，形成芯片封装。

这个过程中还需要进行焊接、测试等步骤，确保芯片的功能正常。

4. 整体测试：将封装好的芯片进行整体测试，检查其性能和可靠性。

5. 制程改进：根据测试结果对生产工艺进行改进，以提高芯片的质量和产量。

以上是一个简化的半导体生产工艺流程，实际情况可能要复杂得多。

随着科技的不断发展，半导体生产工艺也在不断地改进和演进，以满足市场对高性能、低功耗和小尺寸芯片的需求。

半导体生产工艺流程是一个综合性极强的技术过程。

在此简要介绍的过程背后，涉及着大量的物理、化学以及工程技术。

下面将深入探讨这些流程的一些关键步骤及其技术背后的原理。

首先，我们将深入研究晶圆生产过程。

硅锭在切割成晶圆之后，需要经历一系列的表面处理，以便在其表面上形成氧化层，并对其进行光刻和蚀刻。

光刻是将图案影射到光敏涂层的过程，这通常是通过使用光刻胶及曝光的方式完成的。

而蚀刻则是通过化学腐蚀的方式，将不需要的部分去除，从而形成芯片的结构和电路图案。

在这一系列加工之后，晶圆需要进行清洗和检验，以确保其表面的质量和纯净度符合要求。

这一过程需要借助于化学溶液和超纯水，以确保晶圆表面不含有任何杂质和污染。

接下来，我们将讨论芯片封装的过程。

在芯片封装的过程中，芯片需要与封装材料结合在一起。

这通常是通过焊接来实现的，而焊接的质量和精度对于芯片的性能和稳定性有着重要的影响。

同时，封装材料的选择也是一个复杂的工程问题，需要考虑到其对于电子器件的保护性能、散热性能以及成本等多个因素。

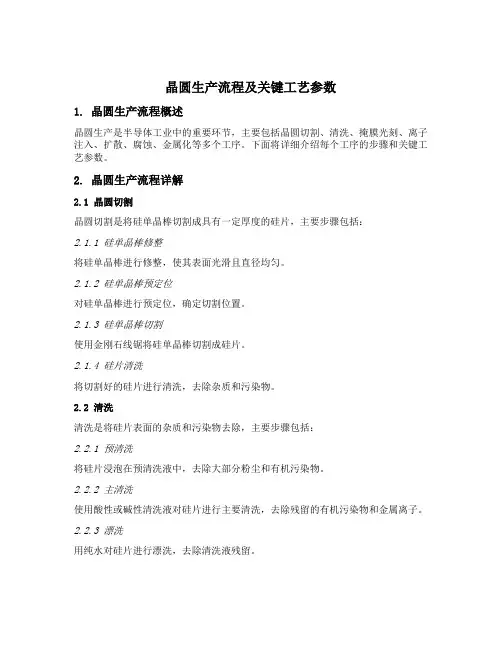

晶圆生产流程及关键工艺参数1. 晶圆生产流程概述晶圆生产是半导体工业中的重要环节，主要包括晶圆切割、清洗、掩膜光刻、离子注入、扩散、腐蚀、金属化等多个工序。

下面将详细介绍每个工序的步骤和关键工艺参数。

2. 晶圆生产流程详解2.1 晶圆切割晶圆切割是将硅单晶棒切割成具有一定厚度的硅片，主要步骤包括：2.1.1 硅单晶棒修整将硅单晶棒进行修整，使其表面光滑且直径均匀。

2.1.2 硅单晶棒预定位对硅单晶棒进行预定位，确定切割位置。

2.1.3 硅单晶棒切割使用金刚石线锯将硅单晶棒切割成硅片。

2.1.4 硅片清洗将切割好的硅片进行清洗，去除杂质和污染物。

2.2 清洗清洗是将硅片表面的杂质和污染物去除，主要步骤包括：2.2.1 预清洗将硅片浸泡在预清洗液中，去除大部分粉尘和有机污染物。

2.2.2 主清洗使用酸性或碱性清洗液对硅片进行主要清洗，去除残留的有机污染物和金属离子。

2.2.3 漂洗用纯水对硅片进行漂洗，去除清洗液残留。

2.2.4 干燥将硅片在干燥器中进行干燥，去除水分。

2.3 掩膜光刻掩膜光刻是通过光刻胶和掩膜模板将芯片图形转移到硅片上，主要步骤包括：2.3.1 光刻胶涂覆将光刻胶均匀涂覆在硅片上。

2.3.2 掩膜对位将掩膜模板对准硅片，并通过对位器进行精确定位。

2.3.3 曝光使用紫外光将掩膜模板上的芯片图形转移到硅片上。

2.3.4 显影使用显影液去除未曝光的光刻胶，形成芯片图形。

2.4 离子注入离子注入是将特定元素注入硅片表面，改变硅片的导电性能，主要步骤包括：2.4.1 离子源准备准备离子源和加速器设备，确定注入元素和能量。

2.4.2 离子束对准将离子束对准硅片表面，并通过对位器进行精确定位。

2.4.3 注入通过加速器加速离子束，使其注入硅片表面，并控制注入剂量和深度。

2.5 扩散扩散是将特定元素在硅片中进行扩散，形成PN结构，主要步骤包括：2.5.1 清洗将注入后的硅片进行清洗，去除污染物。

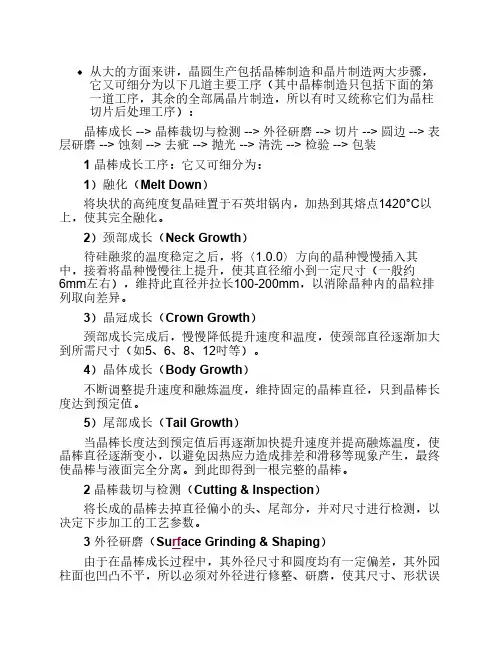

从大的方面来讲，晶圆生产包括晶棒制造和晶片制造两大步骤，它又可细分为以下几道主要工序（其中晶棒制造只包括下面的第一道工序，其余的全部属晶片制造，所以有时又统称它们为晶柱切片后处理工序）： 晶棒成长 --> 晶棒裁切与检测 --> 外径研磨 --> 切片 --> 圆边 --> 表层研磨 --> 蚀刻 --> 去疵 --> 抛光 --> 清洗 --> 检验 --> 包装 1 晶棒成长工序：它又可细分为： 1）融化（Melt Down） 将块状的高纯度复晶硅置于石英坩锅内，加热到其熔点1420°C以上，使其完全融化。

2）颈部成长（Neck Growth） 待硅融浆的温度稳定之后，将〈1.0.0〉方向的晶种慢慢插入其中，接着将晶种慢慢往上提升，使其直径缩小到一定尺寸（一般约6mm左右），维持此直径并拉长100-200mm，以消除晶种内的晶粒排列取向差异。

3）晶冠成长（Crown Growth） 颈部成长完成后，慢慢降低提升速度和温度，使颈部直径逐渐加大到所需尺寸（如5、6、8、12吋等）。

4）晶体成长（Body Growth） 不断调整提升速度和融炼温度，维持固定的晶棒直径，只到晶棒长度达到预定值。

5）尾部成长（Tail Growth） 当晶棒长度达到预定值后再逐渐加快提升速度并提高融炼温度，使晶棒直径逐渐变小，以避免因热应力造成排差和滑移等现象产生，最终使晶棒与液面完全分离。

到此即得到一根完整的晶棒。

2 晶棒裁切与检测（Cutting & Inspection） 将长成的晶棒去掉直径偏小的头、尾部分，并对尺寸进行检测，以决定下步加工的工艺参数。

3 外径研磨（Su rf ace Grinding & Shaping） 由于在晶棒成长过程中，其外径尺寸和圆度均有一定偏差，其外园柱面也凹凸不平，所以必须对外径进行修整、研磨，使其尺寸、形状误差均小于允许偏差。

晶圆厂半导体工艺流程晶圆厂半导体工艺流程是指将硅原料转化为半导体芯片的全过程。

下面将详细介绍晶圆厂半导体工艺流程的各个步骤。

1. 硅原料准备：首先，从石英矿或高纯硅多晶块中提取纯度高达99.9999%的硅原料。

随后，经过化学物质的刻蚀和纯化处理，将硅原料净化至高纯度。

2. 单晶生长：将净化后的硅原料放入高温炉中，通过物理或化学热解、凝固的方式，使硅原料逐渐凝聚成单晶棒。

单晶棒的直径通常为200-300毫米，长度长达2米以上。

3. 切割晶圆：将生长好的单晶棒锯割成薄片，即晶圆。

晶圆的厚度通常为0.7-1.2毫米，直径为200-300毫米。

4. 清洗晶圆：将切割好的晶圆进行多次的化学或物理清洗，去除表面的杂质和尘埃。

5. 衬底制备：在清洗好的晶圆上涂覆一层薄膜，这个薄膜通常是氮化硅或氧化硅。

该薄膜用于保护晶片表面，并在后续工艺中发挥特定的功能。

6. 晶圆光刻：将涂覆薄膜的晶圆放入光刻机内，通过光刻胶的照射和前处理，完成对晶圆表面图形的转移。

7. 蚀刻：使用蚀刻机对晶圆表面进行化学或物理蚀刻，去除光刻胶未覆盖的部分材料，以形成所需的图形结构。

8. 沉积：将晶圆放入化学气相沉积装置，将特定的材料以气态形式保持在晶圆表面，在高温高压条件下进行沉积，以形成所需的薄膜或导电层。

9. 工艺修整：对于某些工艺步骤中形成的图形结构，可能需要进行一些后续加工，如去渣、去毛刺或形状修整。

10. 清洗和检测：在每个工艺步骤后，都需要对晶圆进行清洗和检测，以确保所形成的结构和层满足质量要求。

11. 封装和测试：将完成工艺流程的晶圆进行切割和分离，将芯片封装至封装器件中，并进行电性能测试、功能测试和可靠性测试。

12. 成品封装：将测试合格的芯片封装在塑料或陶瓷封装器件中，并对芯片进行最终性能测试和可靠性测试。

最终，经过上述的工艺流程，晶圆厂可以将硅原料转化为半导体芯片，用于生产各种各样的电子产品，如手机、电脑、电视等。

晶圆厂半导体工艺流程的具体步骤可以根据不同的芯片功能和规格进行调整和优化。

晶圆的生产工艺流程：从大的方面来讲，晶圆生产包括晶棒制造和晶片制造两大步骤，它又可细分为以下几道主要工序（其中晶棒制造只包括下面的第一道工序，其余的全部属晶片制造，所以有时又统称它们为晶柱切片后处理工序）：晶棒成长 -- 晶棒裁切与检测 -- 外径研磨 -- 切片 -- 圆边-- 表层研磨 -- 蚀刻 -- 去疵 -- 抛光 -- 清洗 -- 检验 -- 包装 1、晶棒成长工序：它又可细分为：1）、融化（Melt Down）：将块状的高纯度复晶硅置于石英坩锅内，加热到其熔点1420°C以上，使其完全融化。

2）、颈部成长（Neck Growth）：待硅融浆的温度稳定之后，将〈1.0.0〉方向的晶种慢慢插入其中，接着将晶种慢慢往上提升，使其直径缩小到一定尺寸（一般约6mm左右），维持此直径并拉长100-200mm，以消除晶种内的晶粒排列取向差异。

3）、晶冠成长（Crown Growth）：颈部成长完成后，慢慢降低提升速度和温度，使颈部直径逐渐加大到所需尺寸（如5、6、8、12吋等）。

4）、晶体成长（Body Growth）：不断调整提升速度和融炼温度，维持固定的晶棒直径，只到晶棒长度达到预定值。

5）、尾部成长（Tail Growth）：当晶棒长度达到预定值后再逐渐加快提升速度并提高融炼温度，使晶棒直径逐渐变小，以避免因热应力造成排差和滑移等现象产生，最终使晶棒与液面完全分离。

到此即得到一根完整的晶棒。

2、晶棒裁切与检测（Cutting & Inspection）：将长成的晶棒去掉直径偏小的头、尾部分，并对尺寸进行检测，以决定下步加工的工艺参数。

3、外径研磨（Surface Grinding & Shaping）：由于在晶棒成长过程中，其外径尺寸和圆度均有一定偏差，其外园柱面也凹凸不平，所以必须对外径进行修整、研磨，使其尺寸、形状误差均小于允许偏差。

4、切片（Wire Saw Slicing）：由于硅的硬度非常大，所以在本工序里，采用环状、其内径边缘镶嵌有钻石颗粒的薄片锯片将晶棒切割成一片片薄片。

晶圆制造中的研磨工艺
晶圆制造中的研磨工艺是半导体制造过程中的关键步骤之一，用于获得平整、精确和光滑的晶圆表面。

以下是晶圆研磨工艺的基本步骤和流程：
1.选材和准备：选择适当的晶圆材料，通常使用硅（Si）或其他半导体材料。

晶圆通常在制造过程的早期阶段进行研磨，以便在后续步骤中进行图案化和刻蚀。

2.粗磨：在粗磨阶段，使用粗砂轮或研磨液对晶圆表面进行加工，以去除表面的粗糙度和不均匀性。

这一步骤旨在快速去除材料，而不是获得最终的平整度。

3.中间磨削：中间磨削过程在粗磨和精密磨削之间，旨在进一步减少晶圆表面的不均匀性和粗糙度。

通常使用精细砂轮或磨粒进行加工，以获得更平整的表面。

4.精密磨削：精密磨削是晶圆研磨工艺的关键步骤之一，需要高度精密的设备和控制。

在这一阶段，使用超精密的砂轮或磨粒对晶圆表面进行加工，以获得非常平坦、光滑和精确的表面。

5.清洗和检查：在研磨完成后，晶圆需要进行清洗以去除表面残留物和磨粒。

然后对晶圆进行检查，确保表面平整度和质量达到要求。

6.后续处理：根据实际需要，晶圆研磨后可能需要进行一些后续处理步骤，如化学机械抛光（CMP）、去除残留应力、表面涂覆或薄膜沉积等。

晶圆研磨工艺的精密度和控制性对半导体器件的性能和可靠性
具有重要影响，因此在制造过程中需要严格控制和优化研磨参数，以确保获得高质量的晶圆表面。

半导体芯片生产工艺流程第一步：晶圆制备晶圆是半导体芯片的基板，通常由硅材料制成。

晶圆的制备包括以下步骤：1.片源选取：从整片的硅材料中选取出纯度较高的区域，作为晶圆的片源。

2.切割：将选定的片源切割成薄片，通常每片厚度约为0.7毫米。

3.扩散：在晶圆表面通过高温扩散将杂质元素掺入硅材料中，以改变硅的导电性能。

4.清洗：使用化学方法对晶圆进行清洗，以去除表面的杂质和污染物。

第二步：芯片制造在晶圆上制造半导体芯片的过程称为前向工艺，包括以下主要步骤：1.硅酸化：在晶圆表面涂覆一层薄的二氧化硅（SiO2）膜，用于保护晶圆表面和隔离电路部件。

2.光刻：通过将光线投射到晶圆上，将设计好的电路图案转移到光刻胶上，形成掩膜图案。

3.电离注入：使用高能离子注入设备将杂质元素注入到晶圆中，以改变硅的特性，形成PN结等半导体电路元件。

4.氧化：将晶圆加热至高温，并与氧气反应，使表面生成二氧化硅（SiO2）绝缘层，用于隔离电路元件。

5.金属沉积：通过物理或化学方法在晶圆上沉积金属层，用于形成电路的导线和连接。

6.蚀刻：使用化学溶液腐蚀晶圆表面的非金属部分，以形成电路图案。

7.清洗和检测：对制造好的芯片进行清洗和检测，以排除可能存在的缺陷和故障。

第三步：封装测试芯片制造完成后，需要进行封装和测试，以形成最终的可供使用的芯片产品。

封装测试的主要步骤包括：1.封装：将制造好的芯片放置在塑料或陶瓷封装体中，并使用焊接或线缝将芯片与封装体连接起来。

2.金线键合：使用金线将芯片的引脚与封装体上的引脚连接起来，以形成电路的连接。

3.制卡：将封装好的芯片焊接到载板上，形成芯片模块。

4.测试：对封装好的芯片进行功能测试、可靠性测试和性能测试，以确保芯片的质量和性能达到设计要求。

5.修补和排序：对测试后出现的故障芯片进行修补或淘汰，将合格芯片分组进行分类和排序。

以上就是半导体芯片生产工艺流程的主要步骤，每个步骤都需要精密的设备和技术来完成。

半导体基本工艺流程1.半导体晶圆制备：首先选择晶圆材料，通常是单晶硅。

然后进行切割、研磨和抛光等工艺步骤，将晶圆制备成特定尺寸和平整度的薄片。

2.清洗：晶圆表面存在杂质和有机物等污染物，需要进行严格的清洗。

使用化学溶液和超纯水等进行湿法清洗，去除晶圆表面的污染物。

3.氧化：在清洗之后，需要在晶圆表面形成一层氧化层，常用的方法是在高温下利用湿氧或者氧化氮等氧化剂进行氧化。

氧化层的厚度和类型决定了晶体管的电性能。

4. 光刻：光刻是一种利用光敏感的照片resist来形成图案的技术。

首先，在氧化层上涂覆一层光刻胶，然后通过光学投影将图案映射到光刻胶上。

接下来，将光刻胶进行曝光和显影，使其形成所需的图案。

5.腐蚀：使用特定的腐蚀气体或液体，根据光刻胶所保护的区域选择性地去除晶圆表面的材料。

这种腐蚀过程被称为湿法腐蚀，可以用于形成晶体管的源和漏极等结构。

6.沉积：沉积是在晶圆表面沉积一层材料。

常用的方法包括化学气相沉积（CVD）和物理气相沉积（PVD）。

通过这个步骤，可以在需要的位置形成晶体管栅极和互连线等结构。

7.清洗和清除光刻胶：在完成沉积之后，需要对晶圆进行二次清洗，去除残留的污染物和光刻胶。

可以使用湿法清洗和气体化学清洗等方法。

8.热处理：晶圆中的沉积层需要通过高温热处理来改变其物理和化学性质。

在这个步骤中，晶圆通常处于特定的温度和气氛条件下。

9.陶瓷插片和封装：在基础晶圆上完成电子器件制造后，需要对其进行包装和封装，以便在使用中保护器件并提供电气连接。

这个步骤通常包括剪切、陶瓷插片、焊接和封装等工艺。

综上所述，半导体基本工艺流程包括晶圆制备、清洗、氧化、光刻、腐蚀、沉积、清洗和清除光刻胶、热处理以及陶瓷插片和封装等多个步骤。

每个步骤都需要高度精密和可重复的操作，以确保最终的器件质量和性能。

晶圆生产主要工艺流程晶圆生产是集成电路制造的基础工艺流程，也是整个芯片制造过程中的关键环节。

晶圆生产主要包括晶圆加工、掩膜制备、光刻、扩散、腐蚀、离子注入、热处理等多个工艺步骤。

下面将详细介绍晶圆生产的主要工艺流程。

一、晶圆加工晶圆加工是整个晶圆生产的第一步，也是最关键的一步。

首先，需要从硅单晶片中切割出晶圆，常用的切割方法有线锯切割和研磨切割两种。

切割完成后，需要对晶圆进行抛光，以去除切割过程中产生的毛刺和磨损层，使晶圆表面变得光滑。

二、掩膜制备掩膜制备是晶圆生产的重要一环，它是通过光刻技术来制备掩膜图形。

首先，需要将光刻胶涂覆在晶圆表面，然后使用掩膜对光刻胶进行曝光，通过光刻机进行曝光和显影处理，使光刻胶形成所需的图形。

掩膜图形决定了芯片的电路结构和功能。

三、光刻光刻是晶圆生产中的核心工艺步骤，用于将掩膜上的图形转移到晶圆上。

光刻过程中，首先将掩膜和晶圆对准，然后使用紫外光照射光刻胶，使光刻胶发生化学或物理变化。

然后，通过显影处理，使未曝光的部分光刻胶被溶解掉，暴露出晶圆表面的区域。

最后，使用蚀刻或其他加工方法，将暴露出来的晶圆表面进行加工。

四、扩散扩散是晶圆生产中的一种加工方法，用于控制晶圆表面杂质的浓度和分布。

扩散过程中，将晶圆置于高温炉中，与气体或液体中的杂质进行反应，使杂质从液体或气体中扩散到晶圆表面。

扩散后的晶圆表面形成了所需的掺杂区域，用于形成芯片中的电子器件。

五、腐蚀腐蚀是晶圆生产中的一种加工方法，用于去除晶圆表面的氧化层或其他不需要的杂质。

腐蚀过程中，将晶圆放置在腐蚀液中，使腐蚀液与晶圆表面发生化学反应，去除表面的氧化层或杂质。

腐蚀后的晶圆表面更加平整和清洁，有利于后续工艺的进行。

六、离子注入离子注入是晶圆生产中的一种加工方法，用于控制晶圆中杂质的浓度和分布。

离子注入过程中，将晶圆放置在离子注入机中，加速并定向注入离子束到晶圆表面。

注入的离子将与晶体中的原子进行替换或形成杂质，从而改变晶圆的电学性质。

•从大的方面来讲，晶圆生产包括晶棒制造和晶片制造两大步骤，它又可细分为以下几道主要工序（其中晶棒制造只包括下面的第一道工序，其余的全部属晶片制造，所以有时又统称它们为晶柱切片后处理工序）：晶棒成长--> 晶棒裁切与检测--> 外径研磨--> 切片--> 圆边--> 表层研磨--> 蚀刻--> 去疵--> 抛光--> 清洗--> 检验--> 包装1 晶棒成长工序：它又可细分为：1）融化（Melt Down）将块状的高纯度复晶硅置于石英坩锅内，加热到其熔点1420°C以上，使其完全融化。

2）颈部成长（Neck Growth）待硅融浆的温度稳定之后，将〈1.0.0〉方向的晶种慢慢插入其中，接着将晶种慢慢往上提升，使其直径缩小到一定尺寸（一般约6mm左右），维持此直径并拉长100-200mm，以消除晶种内的晶粒排列取向差异。

3）晶冠成长（Crown Growth）颈部成长完成后，慢慢降低提升速度和温度，使颈部直径逐渐加大到所需尺寸（如5、6、8、12吋等）。

4）晶体成长（Body Growth）不断调整提升速度和融炼温度，维持固定的晶棒直径，只到晶棒长度达到预定值。

5）尾部成长（Tail Growth）当晶棒长度达到预定值后再逐渐加快提升速度并提高融炼温度，使晶棒直径逐渐变小，以避免因热应力造成排差和滑移等现象产生，最终使晶棒与液面完全分离。

到此即得到一根完整的晶棒。

2 晶棒裁切与检测（Cutting & Inspection）将长成的晶棒去掉直径偏小的头、尾部分，并对尺寸进行检测，以决定下步加工的工艺参数。

3 外径研磨（Su rf ace Grinding & Shaping）由于在晶棒成长过程中，其外径尺寸和圆度均有一定偏差，其外园柱面也凹凸不平，所以必须对外径进行修整、研磨，使其尺寸、形状误差均小于允许偏差。

晶圆研磨制程简介
晶圆是制造半导体芯片的基本材料，半导体集成电路最主要的原料是硅，因此对应的就是硅晶圆。

硅在自然界中以硅酸盐或二氧化硅的形式广泛存在于岩石、砂砾中，硅晶圆的制造可以归纳为三个基本步骤：硅提炼及提纯、单晶硅生长、晶圆成型。

首先是硅提纯，将沙石原料放入一个温度约为2000 ℃，并且有碳源存在的电弧熔炉中，在高温下，碳和沙石中的二氧化硅进行化学反应（碳与氧结合，剩下硅），得到纯度约为98%的纯硅，又称作冶金级硅，这对微电子器件来说不够纯，因为半导体材料的电学特性对杂质的浓度非常敏感，因此对冶金级硅进行进一步提纯：将粉碎的冶金级硅与气态的氯化氢进行氯化反应，生成液态的硅烷，然后通过蒸馏和化学还原工艺，得到了高纯度的多晶硅，其纯度高达99.999999999%，成为电子级硅。

接下来是单晶硅生长，最常用的方法叫直拉法。

如下图所示，高纯度的多晶硅放在石英坩埚中，并用外面围绕着的石墨加热器不断加热，温度维持在大约1400 ℃，炉中的空气通常是惰性气体，使多晶硅熔化，同时又不会产生不需要的化学反应。

为了形成单晶硅，还需要控制晶体的方向：坩埚带着多晶硅熔化物在旋转，把一颗籽晶浸入其中，并且由拉制棒带着籽晶作反方向旋转，同时慢慢地、垂直地由硅熔化物中向上拉出。

熔化的多晶硅会粘在籽晶的底端，按籽晶晶格排列的方向不断地生长上去。

因此所生长的晶体的方向性是由籽晶所决定的，在其被拉出和冷却后就生长成了与籽晶内部晶格方向相同的单晶硅棒。

用直拉法生长后，单晶棒将按适当的尺寸进行切割，然后进行研磨，将凹凸的切痕磨掉，再用化学机械抛光工艺使其至少一面光滑如镜，晶圆片制造就完成了。

那晶圆研磨是什么呢？。

晶圆制作过程
晶圆制作过程是半导体产业中非常关键的一个环节，其涉及多个步骤和技术。

下面将简单介绍晶圆制作的过程：
1. 基片准备：晶圆的制作是从硅单晶片开始的。

首先需要准备一块直径大约300毫米的硅单晶片，也称为基片。

这个基片必须经过多次的洗涤和清洁，以确保表面的干净和平滑。

2. 硅单晶片生长：将基片放入石墨舟中，通过高温和高压控制来使硅单晶片自然沉积在基片上，最终形成一个完整的硅单晶片。

3. 硅单晶片切割：将硅单晶片切割成圆形，大小根据要求而定。

这个环节需要使用钻孔机和分离机器，以保证切割的精度和表面平整度。

4. 硅单晶片抛光：将圆形硅单晶片的表面进行抛光，以去除切割过程中留下的瑕疵和不平整。

抛光的精度和平整度也非常重要，对晶圆的最终品质有很大的影响。

5. 硅单晶片清洗：在抛光完成后，需要将硅单晶片进行多次清洗和浸泡，以去除表面的污垢和残留物。

这个过程需要使用高纯度的化学试剂，以确保表面的干净。

6. 晶圆制作：在硅单晶片表面涂上多层光刻胶，并使用光刻机进行曝光，形成一系列微小的图案和结构。

然后使用化学腐蚀或离子注入等技术，对硅单晶片进行加工和处理，最终制成完整的晶圆。

总的来说，晶圆制作过程十分复杂，需要高度专业化的设备和技术。

在晶圆制作过程中，任何一步出现问题都会对最终的晶圆品质产
生影响，因此需要非常谨慎和精细的操作。
