IT系统单相接地短路后电压和电流的变化

低压配电系统中常用的型式有：IT系统、TT 系统、TN系统，下面我们做分别介绍。

一、IT型必须说明：（略）二、TT型必须说明：《农村低压电力技术规程》DL/T499-2001中规范：3.4.5 采用TT系统时应满足的要求：1、采用TT系统，除变压器低压侧中性点直接接地外，中性线不得再行接地，且应保持与相线（火线）同等的绝缘水平。

2、为了防止中性线的机械断线，其截面积应满足以下要求：相线的截面积S：S≤16平方毫米中性线截面积S0：S0=S（与相线一样）相线的截面积S：16＜S≤35平方毫米中性线截面积S0：S0=16相线的截面积S：S＞35平方毫米中性线截面积S0：S0=S/2（相线的一半）3、电源进线开关应隔离（能断开）中性线，漏电保护器必须隔离（能断开）中性线。

4、必须实施剩余电流保护（即必须安装漏电保护开关），包括：（1）剩余电流总保护、剩余电流中级保护（必要时），其动作电流应满足：剩余电流总保护和是及时切除低压电网主干线和分支线路上断线接地等产生较大剩余电流的故障。

剩余电流总保护器的动作电流整定：总保护整定剩余电流较小的电网非阴雨季节为50mA 阴雨季节为200mA剩余电流较大的电网非阴雨季节为100mA 阴雨季节为300mA（2）剩余电流末级保护剩余电流中末级保护装于用户受电端（即终端用户，例如家庭用电，或某台用电设备），其保护范围是防止用户内部绝缘破坏，发生人身间接接触触电等而产生的剩余电流所造成的事故。

对直接接触触电，仅作为基本保护措施的附加保护。

剩余电流中末级保护应满足以下条件：Re×Iop≤Ulim式中：Re—受电设备外露可导电部分的接地电阻（Ω）Ulim—安全电压极限（正常情况下可按50V交流有效值考虑）Iop—剩余电流保护器的动作电流（A）Iop整定值：≤30mA5、配电变压器低压侧及出线回路，均应装设过电流保护，包括：短路保护和过负荷保护。

6、PEE线的作用：当设备发生漏电时，漏电电流可以通过大地回流到变压器的中性点，可以降低带点的设备外壳电压，降低人触及设备外壳被电击的危险程度。

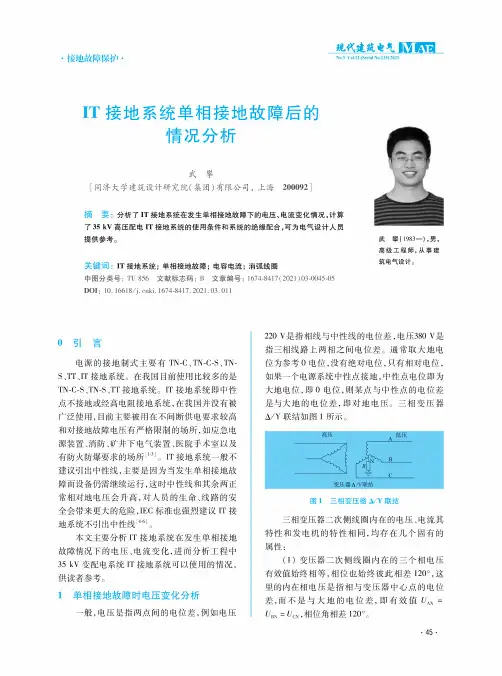

-接地故障保护-规代建览电气No.3Vol.12(Serial No.135)2021IT接地系统单相接地故障后的情况分析武攀$同济大学建筑设计研究院(集团)有限公司，上海200092%扌商要：分析了IT接地系统在发生单相接地故障下的电压、电流变化情况，计算了35kV高压配电IT接地系统的使用条件和系统的绝缘配合，可为电气设计人员提供参考。

关键词：I接地系统；单相接地故障；电容电流；消弧线圈中图分类号：TU856文献标志码：B文章编号：1674-8417(2021)03-0045-05 DOI：10.16618/ki.1674-8417.2021.03.011武攀(1983_),男，高级工程师，从事建筑电气设计。

0引言电源的接地制式主要有TN-C、TN-C-S、TN-S、TT、IT接地系统。

在我国目前使用比较多的是TN-C-S+TN-S+TT接地系统。

IT接地系统即中性点不接地或经高电阻接地系统，在我国并没有被广泛使用，目前主要被用在不间断供电要求较高和对接地故障电压有严格限制的场所,如应急电源装置、消防、矿井下电气装置、医院手术室以及有防火防爆要求的场所&1-'。

T接地系统一般不建议引出中性线，主要是因为当发生单相接地故障而设备仍需继续运行，这时中性线和其余两正常相对地电压会升高,对人员的生命、线路的安全会带来更大的危险,ITC标准也强烈建议IT接地系统不引出中性线&4-'。

本文主要分析IT接地系统在发生单相接地故障情况下的电压、电流变化，进而分析工程中35kV变配电系统IT接地系统可以使用的情况,供读者参考。

1单相接地故障时电压变化分析一般,电压是指两点间的电位差,例如电压220V是指相线与中性线的电位差,电压380V是指三相线路上两相之间电位差。

通常取大地电位为参考0电位,没有绝对电位，只有相对电位,如果一个电源系统中性点接地，中性点电位即为大地电位，即0电位，则某点与中性点的电位差是与大地的电位差，即对地电压。

低压配电系统有三种接地形式(IT、TT、TN )系统的区别详解(注册安全工程师考点)根据现行的国家相关标准，低压配电系统有三种接地形式，即口系统、口系统、TN 系^.(1)第一个字母表示电源端与地的关系T-电源变压器中性点直接接地。

I-电源变压器中性点不接地，或通过高阻抗接地。

(2)第二个字母表示电气装置的外露可导电部分与地的关系T-电气装置的外露可导电部分直接接地，此接地点在电气上独立于电源端的接地点。

N-电气装置的外露可导电部分与电源端接地点有直接电气连接。

分别对IT系统、口系统，TN系统进行全面剖析。

一、灯系统IT系统就是电源中性点不接地，用电设备外露可导电部分直接接地的系统。

IT系统可以有中性线，但IEC强烈建议不设置中性线。

因为如果设置中性线，在IT系统中N线任何一点发生接地故障，该系统将不再是IT系统。

IT系统接线图如图1所示。

图1灯系统接线图口系统特点IT系统发生第一次接地故障时，接地故障电流仅为非故障相对地的电容电流，其值很小，外露导电部分对地电压不超过50V，不需要立即切断故障回路，保证供电的连续性；-发生接地故障时，对地电压升高1.73倍；-220V 负载需配降压变压器，或由系统外电源专供；-安装绝缘监察器。

使用场所：供电连续性要求较高，如应急电源、医院手术室等。

IT方式供电系统在供电距离不是很长时，供电的可靠性高、安全性好。

一般用于不允许停电的场所，或者是要求严格地连续供电的地方，例如电力炼钢、大医院的手术室、地下矿井等处。

地下矿井内供电条件比较差，电缆易受潮。

运用IT方式供电系统，即使电源中性点不接地，一旦设备漏电，单相对地漏电流仍小，不会破坏电源电压的平衡，所以比电源中性点接地的系统还安全。

但是，如果用在供电距离很长时，供电线路对大地的分布电容就不能忽视了。

在负载发生短路故障或漏电使设备外壳带电时，漏电电流经大地形成架路，保护设备不一定动作，这是危险的。

只有在供电距离不太长时才比较安全。

带你快速认识低压配电系统IT、TT和TN的接地定义根据现行的国家标准《低压配电设计规范》(GB 50054-2011)，低压配电系统有IT 系统、TT系统、TN系统三种接地形式。

①IT、TT、TN的第一个字母表示电源端与地的关系T表示电源变压器中性点直接接地；I标志电源变压器中性点不接地，或通过高阻抗接地。

②IT、TT、TN的第二个字母表示电气装置的外露可导电部分与地的关系T标志电气装置的外露可导电部分直接接地，此接地点在电气上独立于电源端的接地点；N表示电气装置的外露可导电部分与电源端接地点有直接电气连接。

低压配电系统IT、TT和TN全面剖析1、IT系统IT系统就是电源中性点不接地，用电设备外露可导电部分直接接地的系统。

IT系统可以有中性线，但IEC强烈建议不设置中性线。

因为如果设置中性线，在IT系统中N线任何一点发生接地故障，该系统将不再是IT系统。

IT系统特点①IT系统发生第一次接地故障时，仅为非故障相对地的电容电流，其值很小，外露导电部分对地电压不超过50V，不需要立即切断故障回路，保证供电的连续性；②发生接地故障时，对地电压升高1.73倍；③220V负载需配降压变压器，或由系统外电源专供；④安装绝缘监察器。

使用场所：供电连续性要求较高，如应急电源、医院手术室等；⑤IT方式供电系统在供电距离不是很长时，供电的可靠性高、安全性好。

一般用于不允许停电的场所，或者是要求严格地连续供电的地方，例如电力炼钢、大医院的手术室、地下矿井等处。

地下矿井内供电条件比较差，电缆易受潮；⑥运用IT方式供电系统，即使电源中性点不接地，一旦设备漏电，单相对地漏电流仍小，不会破坏电源电压的平衡，所以比电源中性点接地的系统还安全。

但是，如果用在供电距离很长的情况下，供电线路对大地的分布电容就不能忽视了；⑦在负载发生短路故障或漏电使设备外壳带电时，漏电电流经大地形成架路，保护设备不一定动作，这是危险的。

只有在供电距离不太长时才比较安全。

1 引言低压配电系统接地是十分重要的，它与采取什么样的电击防护措施,选用什么样的保护装置，这些防护措施怎样实施,都与配电系统接地有关系。

如果选择不当，不但不能实现所要求的保护，反而会降低供电系统的可靠性。

在我国的电网中TN、TT、IT并存使用，但同时也存在着许多不足和缺陷，给人身安全带来一定的威胁。

为了提高低压配电系统安全用电水平，人们发现漏电保护装置(RCD）的应用在很大程度上弥补了这些缺陷，从而防止触电和火灾事故的发生，大幅度提高安全用电水平.为此本文先分析配电系统接地的适用范围和优缺点，然后介绍在不同的配电系统接地下正确安装使用漏电保护装置的必要性，使漏电保护装置在不同的配电系统接地中能够有效和正确安装使用。

2 配电系统接地形式接地形式分为TN、TT、IT三大类，系统特性以符号表示,字母含义为：第一个字母表示电源与地的关系。

“T"表示在某一点上牢固接地；“I"表示所有带电零件与地绝缘或某一点经阻抗接地。

第二个字母表示电气设备外壳与地的关系.“T”表示外壳牢固的接地，且与电源接地无关,“N”表示外壳牢固地接到系统接地点。

其后的字母表示电网中中性线与保护线的组合方式。

“C”表示中线与保护线是合一的(PEN线）；“S”表示中性线与保护线是分开的。

2.1 TN系统TN系统的电源端有一个直接接地点，并引出N线,属三相四线制系统。

系统中用电设备外壳通过保护线与该点直接连接，俗称保护接零。

按照系统中中性线与保护线的不同组合方式，又分为如下三种形式。

（1) TN—C系统整个系统的中性线与保护线是合一的，称为TN-C系统，如图1。

由于投资较少，又节约导电材料，因此在过去我国应用比较普遍.当三相负荷不平衡或只有单相用电设备时，PEN 线上有正常负荷电流流过，有时还要通过三次谐波电流,其在PEN线上产生的压降呈现在用电设备外壳上，使其带电位,对地呈现电压。

正常工作时,这种电压视情况为几伏到几十伏，低于安全电压50V，但当发生PEN线断或相对地短路故障时，使PEN线电位升高,其对地电压大于安全电压，使触电危险加大.同时,同一系统内PEN线是相通的，故障电压会沿PEN 线传至其它未发生故障处，可能会引起新的电气故障，另外由于该系统全部用PEN线作设备接地，它无法实现电气隔离,不能保证电气检修人身安全，在国际上基本不被采用,名存实亡。

电力系统接地短路故障种类及接地保护方式直观分析电力系统按接地方式分类，有中性点接地系统和中性点不接地系统。

其中，两种接地系统按接地故障的方式分类，又有单相接地、两相接地、三相接地3种短路故障。

单相接地是最常见的线路故障，两相接地、三相接地出现几率小，但有明显的相间短路特征。

★中性点接地系统1.单相接地故障2.两相接地故障3.三相接地故障★中性点不接地系统1.单相接地故障2.单相接地故障3.三相接地故障☆单相接地故障特点：1.一相电流增大，一相电压降低；出现零序电流、零序电压。

2.电流增大、电压降低为同一相别。

3.零序电流相位与故障相电流同向，零序电压与故障相电压反向。

4.故障相电压超前故障相电流约80度左右（短路阻抗角，又叫线路阻抗角）；零序电流超前零序电压约110度左右。

☆两相短路故障特点：1.两相电流增大，两相电压降低；没有零序电流、零序电压。

2.电流增大、电压降低为相同两个相别。

3.两个故障相电流基本反向。

4.故障相间电压超前故障相间电流约80度左右。

☆两相接地短路故障特点：1.两相电流增大，两相电压降低；出现零序电流、零序电压。

2.电流增大、电压降低为相同两个相别。

3.零序电流向量为位于故障两相电流间。

4.故障相间电压超前故障相间电流约80度左右；零序电流超前零序电压约110度左右。

☆三相短路故障特点：1.三相电流增大，三相电压降低；没有零序电流、零序电压。

2.故障相电压超前故障相电流约80度左右；故障相间电压超前故障相间电流同样约80度左右。

★电力系统工作接地（接地保护）变压器或发电机中性点通过接地装置与大地连接，称为工作接地。

工作接地分为直接接地与非直接接地（包括不接地或经消弧线圈接地）两类，工作接地的接地电阻不超过4?为合格。

☆电网中性点运行方式：大接地电流系统（110kV及以上）1.直接接地，又称为有效接地2.经低电阻接地大接地电流系统（35kV及以下）1.不接地，又称为中性点绝缘2.经消弧线圈接地3.经高阻接地煤矿电网中性点接地方式1.井下3300、1140、660V系统采用中性点不接地方式2.6、10kV主要采用中性点经消弧线圈接地方式3.35kV采用中性点不接地方式4.110kV采用中性点直接接地方式举例：中性点经消弧线圈接地和中性点直接接地★接地保护系统的型式文字代号☆第一个字母表示电力系统的对地关系：T--直接接地I--所有带电部分与地绝缘，或一点经阻抗接地。

低压配电系统IT、TT和TN接地方式的详细图文详解分析仪表人对仪表接地并不陌生，在本文讲讲低压配电IT系统、TT系统、TN系统的接地方式。

这三种接地方式容易混淆，它们的原理、特点和适用范围各有不同，希望能对广大的仪表人有所帮助。

定义根据现行的国家标准《低压配电设计规范》(GB 50054-2011)，低压配电系统有IT系统、TT系统、TN系统三种接地形式。

①IT、TT、TN的第一个字母表示电源端与地的关系T表示电源变压器中性点直接接地；I标志电源变压器中性点不接地，或通过高阻抗接地。

②IT、TT、TN的第二个字母表示电气装置的外露可导电部分与地的关系T标志电气装置的外露可导电部分直接接地，此接地点在电气上独立于电源端的接地点；N表示电气装置的外露可导电部分与电源端接地点有直接电气连接。

低压配电系统IT、TT和TN全面剖析1、IT系统IT系统就是电源中性点不接地，用电设备外露可导电部分直接接地的系统。

IT系统可以有中性线，但IEC强烈建议不设置中性线。

因为如果设置中性线，在IT系统中N线任何一点发生接地故障，该系统将不再是IT系统。

IT系统特点①IT系统发生第一次接地故障时，仅为非故障相对地的电容电流，其值很小，外露导电部分对地电压不超过50V，不需要立即切断故障回路，保证供电的连续性；②发生接地故障时，对地电压升高1.73倍；③220V负载需配降压变压器，或由系统外电源专供；④安装绝缘监察器。

使用场所：供电连续性要求较高，如应急电源、医院手术室等。

⑤IT方式供电系统在供电距离不是很长时，供电的可靠性高、安全性好。

一般用于不允许停电的场所，或者是要求严格地连续供电的地方，例如电力炼钢、大医院的手术室、地下矿井等处。

地下矿井内供电条件比较差，电缆易受潮。

⑥运用IT方式供电系统，即使电源中性点不接地，一旦设备漏电，单相对地漏电流仍小，不会破坏电源电压的平衡，所以比电源中性点接地的系统还安全。

但是，如果用在供电距离很长的情况下，供电线路对大地的分布电容就不能忽视了。

低压配电系统有三种接地形式（IT、TT、TN）系统的区别详解（注册安全工程师考点）根据现行的国家相关标准，低压配电系统有三种接地形式，即IT系统、TT系统、TN系统。

（1）第一个字母表示电源端与地的关系T-电源变压器中性点直接接地。

I-电源变压器中性点不接地，或通过高阻抗接地。

（2）第二个字母表示电气装置的外露可导电部分与地的关系T-电气装置的外露可导电部分直接接地，此接地点在电气上独立于电源端的接地点。

N-电气装置的外露可导电部分与电源端接地点有直接电气连接。

分别对IT系统、TT系统、TN系统进行全面剖析。

一、IT系统IT系统就是电源中性点不接地，用电设备外露可导电部分直接接地的系统。

IT系统可以有中性线，但IEC强烈建议不设置中性线。

因为如果设置中性线，在IT系统中N线任何一点发生接地故障，该系统将不再是IT系统。

IT系统接线图如图1所示。

图1 IT系统接线图IT系统特点IT系统发生第一次接地故障时，接地故障电流仅为非故障相对地的电容电流，其值很小，外露导电部分对地电压不超过50V，不需要立即切断故障回路，保证供电的连续性；－发生接地故障时，对地电压升高1.73倍；－220V 负载需配降压变压器，或由系统外电源专供；－安装绝缘监察器。

使用场所：供电连续性要求较高，如应急电源、医院手术室等。

IT 方式供电系统在供电距离不是很长时，供电的可靠性高、安全性好。

一般用于不允许停电的场所，或者是要求严格地连续供电的地方，例如电力炼钢、大医院的手术室、地下矿井等处。

地下矿井内供电条件比较差，电缆易受潮。

运用IT 方式供电系统，即使电源中性点不接地，一旦设备漏电，单相对地漏电流仍小，不会破坏电源电压的平衡，所以比电源中性点接地的系统还安全。

但是，如果用在供电距离很长时，供电线路对大地的分布电容就不能忽视了。

在负载发生短路故障或漏电使设备外壳带电时，漏电电流经大地形成架路，保护设备不一定动作，这是危险的。

只有在供电距离不太长时才比较安全。

配电系统接地方式TT 、IN、IT系统在工程中常有供电系统为有三相三线制或三相四线制等，但这些名词术语内涵不是十分严格。

国际电工委员会（IEC364 ）根据配电系统接地方式的不同，把系统分为TN 系统、TT 系统、IT 系统三大类。

其中TN 系统又可区分为TN-S 、TN-C和TN-C-S 三种系统。

下面就对各种供电系统做一个介绍。

一、TN 接地方式供电系统：这种供电系统是将电气设备的金属外壳与工作零线相连接保护系统，称作接零保护系统，用TN 表示。

它的特点是、一旦设备出现外壳带电，接零保护系统能将漏电电流上升为短路电流，这个电流很大，实际上就是单相对地短路故障，保护回路中的熔断器会熔断，低压断路器的脱扣器会动作而跳闸，使故障设备断电，比较安全。

1、TN-S 接地方式供电系统：它是把工作零线N 和专用保护线PE 严格分开的供电系统，称作TN-S 供电系统。

如下图所示TN-S 供电系统的特点如下1．1 系统正常运行时，专用保护线上不有电流，只是工作零线上有不平衡电流。

PE 线对地没有电压，所以电气设备金属外壳接零保护是接在专用的保护线PE上，安全可靠。

1．2 工作零线只用作单相负载回路使用。

1．3干线上使用漏电保护器，工作零线不得有重复接地。

而PE 线有重复接地，但不许进入漏电开关，所以TN-S 系统供电干线上也可以安装漏电保护器。

2 、TN-C 接地方式供电系统：它是用工作零线兼作接零保护线，可以称作保护中性线，可用NPE 表示。

如图下图所示这种供电系统的特点如下2.1 由于三相负载不平衡，工作零线上有不平衡电流，对地有电压，所以与保护线所联接的电气设备金属外壳有一定的电压。

2.2如果工作零线断线，则保护接零的漏电设备外壳带电。

2.3 如果电源的相线碰地，则设备的外壳电位升高，使中性线上的危险电位蔓延。

2.4 TN-C 系统干线上使用漏电保护器时，工作零线后面的所有重复接地必须拆除，否则漏电开关合不上；而且，工作零线在任何情况下都不得断线。

IT系统单相接地短路后电压和电流的变
化
IT系统单相接地短路后，电压和电流会发生变化。

在正
常情况下，A、B、C三相和大地之间只有很小的电容电流，
因为此时线路和大地的容抗很大，所以电容电流很小。

正常运行电容电流Ic=Uo*WC(Uo为相电压，WC为容抗)。

由于三相
平衡运行，电容电流的和向量为。

然而，当一相发生接地故障时，地上的点位就不是0V了，而是相电压Uo。

因此，A、B相和大地的电压就是线电压了，向量叠加后也就是UN=sqr(3)*Uo。

因此，在IT系统带故障运
行的情况下，电缆的绝缘选择要参考线电压设计。
