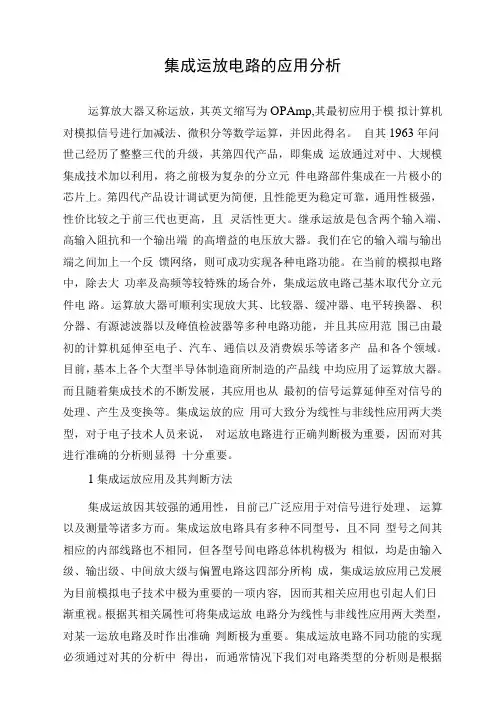

集成运放电路的应用分析运算放大器又称运放，其英文缩写为OPAmp,其最初应用于模拟计算机对模拟信号进行加减法、微积分等数学运算，并因此得名。

自其1963年问世己经历了整整三代的升级，其第四代产品，即集成运放通过对中、大规模集成技术加以利用，将之前极为复杂的分立元件电路部件集成在一片极小的芯片上。

第四代产品设计调试更为简便, 且性能更为稳定可靠，通用性极强，性价比较之于前三代也更高，且灵活性更大。

继承运放是包含两个输入端、高输入阻抗和一个输出端的高增益的电压放大器。

我们在它的输入端与输出端之间加上一个反馈网络，则可成功实现各种电路功能。

在当前的模拟电路中，除去大功率及高频等较特殊的场合外，集成运放电路己基木取代分立元件电路。

运算放大器可顺利实现放大其、比较器、缓冲器、电平转换器、积分器、有源滤波器以及峰值检波器等多种电路功能，并且其应用范围己由最初的计算机延伸至电子、汽车、通信以及消费娱乐等诸多产品和各个领域。

目前，基本上各个大型半导体制造商所制造的产品线中均应用了运算放大器。

而且随着集成技术的不断发展，其应用也从最初的信号运算延伸至对信号的处理、产生及变换等。

集成运放的应用可大致分为线性与非线性应用两大类型，对于电子技术人员来说，对运放电路进行正确判断极为重要，因而对其进行准确的分析则显得十分重要。

1集成运放应用及其判断方法集成运放因其较强的通用性，目前己广泛应用于对信号进行处理、运算以及测量等诸多方而。

集成运放电路具有多种不同型号，且不同型号之间其相应的内部线路也不相同，但各型号间电路总体机构极为相似，均是由输入级、输岀级、中间放大级与偏置电路这四部分所构成，集成运放应用己发展为目前模拟电子技术中极为重要的一项内容, 因而其相关应用也引起人们日渐重视。

根据其相关属性可将集成运放电路分为线性与非线性应用两大类型，对某一运放电路及时作出准确判断极为重要。

集成运放电路不同功能的实现必须通过对其的分析中得出，而通常情况下我们对电路类型的分析则是根据该电路工作的不同区域特点加以判断。

集成运算放大器的应用有哪些集成运算放大器（Operational Amplifier，简称OP-AMP) 是现代电子技术中常用的一种集成电路，广泛应用于信号放大、积分、微分、比较、滤波、波形变换、逻辑运算等电路中。

本文将介绍一些集成运算放大器的应用。

一、信号放大集成运算放大器广泛应用于信号放大电路中，其直接或变压器耦合输入方式具有低输入电阻、高输入阻抗、低噪声、高增益和宽带等特性。

在应用中，可通过精心设计放大器电路，控制反馈，实现高增益稳定运行。

二、积分电路积分电路是信号处理电路中的基本电路，它能将信号输入与时间积分，输出的是输入信号积分后的值。

集成运算放大器常用于积分电路的设计，其放大电压信号，然后通过电容对信号进行积分。

例如，在三角形波发生器电路中，可通过电容积分得到正弦波信号，而集成运算放大器的内部电路通常包含差分放大器，可将输入信号转化为电压差，用于驱动电容，完成积分计算。

三、微分电路微分电路是在信号处理中广泛应用的一种电路，它能够将信号对时间的微分操作，其输出电压是输入信号微分后的值。

集成运算放大器也常用于微分电路的设计中，可通过对输入信号进行微分计算得到输出信号。

例如，在测量热电偶温度时，可将温度信号输入到集成运算放大器中，通过差分放大器将信号转化为电压差，然后用电阻对信号进行微分计算，输出即为最终温度值。

四、比较电路比较电路是一种将两个信号进行比较然后输出比较结果的电路，它广泛应用于数字电路、自动控制、计算机硬件等领域。

集成运算放大器常用于比较电路中，它的输出能够根据电压的大小关系取两个输入信号中的一个。

例如，电压比较器是一种常见的电路，它采用集成运算放大器作为比较电路的核心元件，用于比较两个不同电压的大小关系，以便输出相应的状态。

五、滤波器滤波器是一种通过对输入信号进行滤波操作，抑制或增强特定频率信号的电路。

集成运算放大器广泛应用于滤波电路的设计中，其内部电路包括低通滤波器、高通滤波器、带通滤波器、带阻滤波器等类型。

集成运放的类型及应用集成运放（即集成式运算放大器）是一种高增益、高输入阻抗以及低输出阻抗的电子放大器，广泛应用于电路设计和信号处理等领域。

下面将详细介绍集成运放的类型及应用。

1. 类型：目前，常见的集成运放有多种类型，包括普通运放、仪表运放、高速运放、低功耗运放等。

普通运放：普通运放是最常见的一种集成运放，具有宽带宽、高增益、高输入阻抗和低输出阻抗的特点。

它的主要应用领域包括信号放大、滤波、理想运算放大器电路设计等。

仪表运放：仪表运放是一种精密运放，具有高共模抑制比、低偏置电流和低噪声的特点。

它的主要应用领域包括电压、电流、温度等测量，以及精密仪器和设备的信号放大等。

高速运放：高速运放是一种具有高增益带宽积（GBW）和快速响应特性的运放，适用于高频信号处理和快速信号放大等应用。

它的主要应用领域包括通信系统、高速数据传输、高速采样和测量等。

低功耗运放：低功耗运放是针对低电源电压和低功耗要求而设计的集成运放。

它可以在低电源电压下正常工作，并具有低静态功耗和低失调电压的特点。

它的主要应用领域包括移动设备、便携式仪器和电池供电系统等。

2. 应用：集成运放作为一种重要的电子器件，在电路设计和信号处理等领域应用广泛。

下面列举一些常见的应用示例：信号放大：集成运放最常见的应用就是信号放大。

通过调整运放的增益，可以将微弱的传感器信号放大到适合后续处理的范围，如压力传感器、温度传感器等。

滤波器：集成运放可以被用来设计各种类型的滤波器，如低通滤波器、高通滤波器、带通滤波器等。

滤波器的设计可以通过选择运放的反馈电阻和电容来实现。

运算放大器电路设计：运算放大器电路是运放最重要的应用之一。

基于运算放大器的电路可以实现加法、减法、乘法、除法、积分、微分等运算，并被广泛应用于模拟电路设计、自动控制系统等领域。

电压和电流测量：仪表运放常用于电压和电流测量。

通过仪表运放的高共模抑制比和低偏置电流特性，可以实现高精度和高稳定性的电压和电流测量。

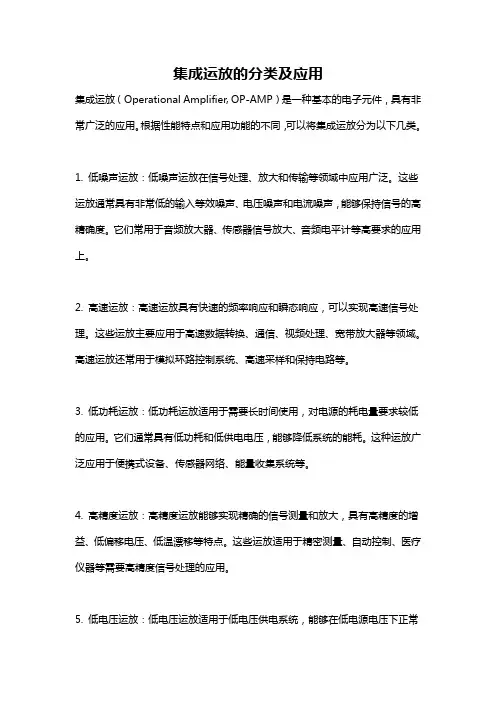

集成运放的分类及应用集成运放（Operational Amplifier, OP-AMP）是一种基本的电子元件，具有非常广泛的应用。

根据性能特点和应用功能的不同，可以将集成运放分为以下几类。

1. 低噪声运放：低噪声运放在信号处理、放大和传输等领域中应用广泛。

这些运放通常具有非常低的输入等效噪声、电压噪声和电流噪声，能够保持信号的高精确度。

它们常用于音频放大器、传感器信号放大、音频电平计等高要求的应用上。

2. 高速运放：高速运放具有快速的频率响应和瞬态响应，可以实现高速信号处理。

这些运放主要应用于高速数据转换、通信、视频处理、宽带放大器等领域。

高速运放还常用于模拟环路控制系统、高速采样和保持电路等。

3. 低功耗运放：低功耗运放适用于需要长时间使用，对电源的耗电量要求较低的应用。

它们通常具有低功耗和低供电电压，能够降低系统的能耗。

这种运放广泛应用于便携式设备、传感器网络、能量收集系统等。

4. 高精度运放：高精度运放能够实现精确的信号测量和放大，具有高精度的增益、低偏移电压、低温漂移等特点。

这些运放适用于精密测量、自动控制、医疗仪器等需要高精度信号处理的应用。

5. 低电压运放：低电压运放适用于低电压供电系统，能够在低电源电压下正常工作。

这些运放通常具有低电源电压、低功耗和低电流功耗等特点。

它们广泛应用于便携式设备、电池供电系统、太阳能电池等。

6. 特殊功能运放：这类运放具有特殊的性能或功能，用于特定的应用。

例如，差分放大器用于抑制共模噪声，比较器用于信号比较和触发，自耦变压器用于隔离输入和输出信号等。

这些特殊功能运放能够满足特定应用的需求。

集成运放广泛应用于各种电路和系统中，包括：- 信号放大和处理：可以将微弱的传感器信号放大到合适的范围，如温度传感器、压力传感器等。

- 运算放大器：可以实现加法、减法、乘法、积分、微分等运算，用于信号处理、滤波和控制电路等。

- 比较器：用于信号比较和触发，常用于开关控制、触发器电路、模拟开关等。

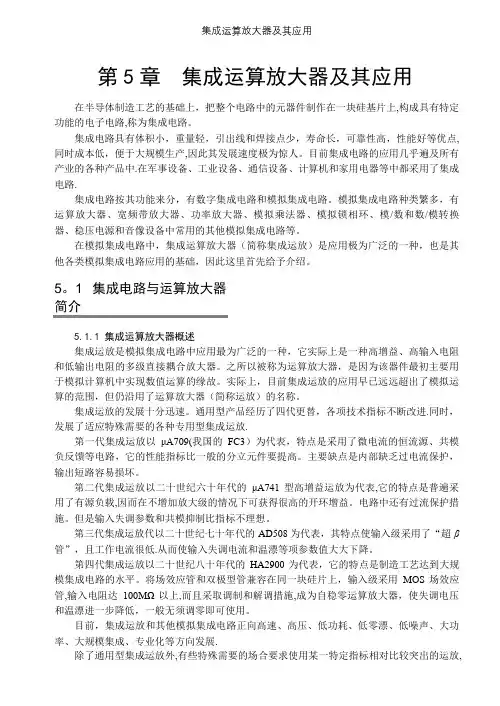

第5章集成运算放大器及其应用在半导体制造工艺的基础上，把整个电路中的元器件制作在一块硅基片上,构成具有特定功能的电子电路,称为集成电路。

集成电路具有体积小，重量轻，引出线和焊接点少，寿命长，可靠性高，性能好等优点,同时成本低，便于大规模生产,因此其发展速度极为惊人。

目前集成电路的应用几乎遍及所有产业的各种产品中.在军事设备、工业设备、通信设备、计算机和家用电器等中都采用了集成电路.集成电路按其功能来分，有数字集成电路和模拟集成电路。

模拟集成电路种类繁多，有运算放大器、宽频带放大器、功率放大器、模拟乘法器、模拟锁相环、模/数和数/模转换器、稳压电源和音像设备中常用的其他模拟集成电路等。

在模拟集成电路中，集成运算放大器（简称集成运放）是应用极为广泛的一种，也是其他各类模拟集成电路应用的基础，因此这里首先给予介绍。

5。

1 集成电路与运算放大器简介5.1.1 集成运算放大器概述集成运放是模拟集成电路中应用最为广泛的一种，它实际上是一种高增益、高输入电阻和低输出电阻的多级直接耦合放大器。

之所以被称为运算放大器，是因为该器件最初主要用于模拟计算机中实现数值运算的缘故。

实际上，目前集成运放的应用早已远远超出了模拟运算的范围，但仍沿用了运算放大器（简称运放）的名称。

集成运放的发展十分迅速。

通用型产品经历了四代更替，各项技术指标不断改进.同时，发展了适应特殊需要的各种专用型集成运放.第一代集成运放以μA709(我国的FC3）为代表，特点是采用了微电流的恒流源、共模负反馈等电路，它的性能指标比一般的分立元件要提高。

主要缺点是内部缺乏过电流保护，输出短路容易损坏。

第二代集成运放以二十世纪六十年代的μA741型高增益运放为代表,它的特点是普遍采用了有源负载,因而在不增加放大级的情况下可获得很高的开环增益。

电路中还有过流保护措施。

但是输入失调参数和共模抑制比指标不理想。

第三代集成运放代以二十世纪七十年代的AD508为代表，其特点使输入级采用了“超β管”，且工作电流很低.从而使输入失调电流和温漂等项参数值大大下降。

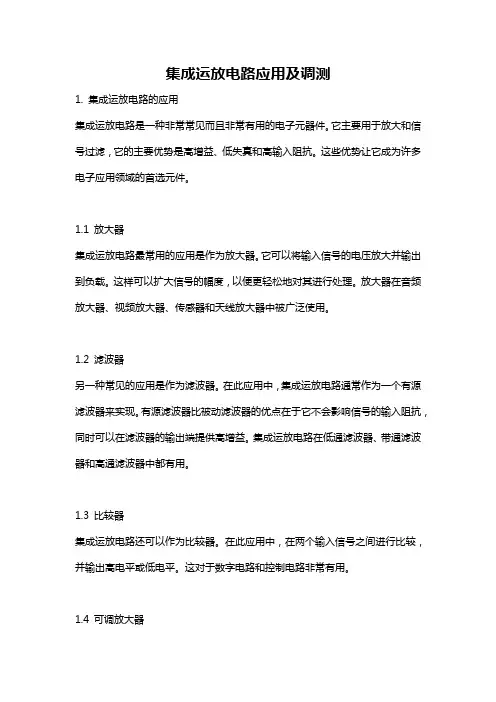

集成运放电路应用及调测1. 集成运放电路的应用集成运放电路是一种非常常见而且非常有用的电子元器件。

它主要用于放大和信号过滤，它的主要优势是高增益、低失真和高输入阻抗。

这些优势让它成为许多电子应用领域的首选元件。

1.1 放大器集成运放电路最常用的应用是作为放大器。

它可以将输入信号的电压放大并输出到负载。

这样可以扩大信号的幅度，以便更轻松地对其进行处理。

放大器在音频放大器、视频放大器、传感器和天线放大器中被广泛使用。

1.2 滤波器另一种常见的应用是作为滤波器。

在此应用中，集成运放电路通常作为一个有源滤波器来实现。

有源滤波器比被动滤波器的优点在于它不会影响信号的输入阻抗，同时可以在滤波器的输出端提供高增益。

集成运放电路在低通滤波器、带通滤波器和高通滤波器中都有用。

1.3 比较器集成运放电路还可以作为比较器。

在此应用中，在两个输入信号之间进行比较，并输出高电平或低电平。

这对于数字电路和控制电路非常有用。

1.4 可调放大器集成运放电路还可以实现可调放大器。

这种应用中，运放的放大增益可以通过控制电压来实现，使其非常适合在可调放大器和音量控制电路中使用。

2. 集成运放电路的调试2.1 输电阻抗集成运放电路的输入阻抗是非常高的，所以在调试前必须考虑信号源的传递阻抗。

当信号源的传输阻抗低于运放输入阻抗时，会出现信号失真和干扰。

2.2 输入偏置电压集成运放电路的输入偏置电压可能会影响其性能。

在调试时，必须测量输入偏置电压，并确保其在可接受的范围内。

如果输入偏置电压过高，则可能会影响电路的输出。

2.3 输出电平在调试集成运放电路时，必须注意输出电平。

输出电平应与预期输出相匹配。

如果输出电平不正确，则可能需要调整运放电路的增益。

2.4 反馈电路集成运放电路的反馈电路对其性能的影响非常大。

反馈电路的选择和调节是确保电路正常工作的关键。

在调试集成运放电路时，必须考虑反馈电路，以确定其是否正确运作。

总之，集成运放电路的应用非常广泛，是许多电子应用中必不可少的元器件。

集成运算放大器的原理与应用讲解1. 什么是集成运算放大器（Op Amp）？•集成运算放大器（Op Amp）是一种高增益、直流耦合、差分放大器，常被用于放大、滤波和电压比较等电路应用。

•Op Amp是一种集成电路芯片，通常包含多个晶体管、电阻和电容等被精确布局在一个芯片上。

2. 集成运算放大器的原理•Op Amp的核心是差动放大器，由两个输入端（非反馈端和反馈端）和一个输出端组成。

•在差动放大器中，非反馈端的输入信号被放大器放大，然后通过反馈回到非反馈端，从而形成放大器的反馈机制。

•Op Amp的增益由开环增益和反馈网络的配置决定。

3. 集成运算放大器的主要特性•增益：Op Amp具有非常高的开环增益，通常在105到108之间。

•输入阻抗：Op Amp的输入阻抗非常大，通常在106到1012欧姆之间。

•输出阻抗：Op Amp的输出阻抗非常小，通常在几十欧姆以下。

•带宽：Op Amp的带宽是指在给定增益下能够传输信号的频率范围。

4. 集成运算放大器的应用4.1 可逆放大器•可逆放大器是Op Amp最常见的应用之一，采用负反馈的方式将输出信号的一部分反馈到输入端。

•可逆放大器可以用于放大和滤波等电路，常用的配置包括反向放大器、比例放大器和积分器等。

4.2 比较器•Op Amp可以作为比较器使用，将输入信号与一个参考电压进行比较，输出高电平或低电平。

•比较器广泛应用于电压比较、电压检测和信号切换等电路。

4.3 运算放大器•运算放大器是一种特殊的Op Amp应用，采用负反馈的方式实现各种算术运算。

•常见的运算放大器电路包括加法器、减法器、乘法器和除法器等。

4.4 滤波器•Op Amp可以用于构建各种类型的滤波器，如低通滤波器、高通滤波器和带通滤波器等。

•滤波器可以用于信号调整、降噪和频谱分析等应用。

5. 集成运算放大器的选择与设计•在选择和设计集成运算放大器时，需要考虑参数如增益、输入阻抗、输出阻抗、带宽和供电电压等。

集成运放的实际应用集成运放（Integrated Operational Amplifier）是一种常见的电子器件，广泛应用于各种电路中。

它的主要功能是放大电压信号，并具有高输入阻抗和低输出阻抗的特点。

集成运放的应用非常广泛，下面将介绍几个与集成运放相关的实际应用。

集成运放在音频放大器中的应用非常常见。

音频放大器是将低功率音频信号放大为较大功率的电子设备，常见的应用场景包括音响系统、汽车音频设备等。

集成运放作为音频放大器的核心部件，能够提供高品质的音频放大效果。

它可以放大音频信号的幅度，同时保持音频信号的准确性和稳定性，使得音乐、语音等声音更加清晰、真实。

集成运放在模拟计算器中的应用也非常重要。

模拟计算器是一种能够进行各种数学运算的电子设备，广泛应用于科学研究、工程设计等领域。

在模拟计算器中，集成运放可以用于实现各种数学运算，如加法、减法、乘法、除法等。

它的高精度和稳定性能保证了计算结果的准确性，提高了计算器的可靠性和实用性。

集成运放还在信号调理中起到了重要的作用。

信号调理是指对输入信号进行处理和优化，以满足特定的要求。

在信号调理中，集成运放可以用于滤波、放大、补偿等操作。

例如，在传感器信号处理中，集成运放可以用于放大微弱的传感器信号，提高信号的可靠性和稳定性。

又如，在音频信号处理中，集成运放可以用于实现音频信号的均衡和控制，使得音频信号更加优质和适合特定的应用场景。

集成运放还在仪器仪表中有着广泛的应用。

仪器仪表是一种测量和控制物理量的设备，广泛应用于科学实验、工程测试等领域。

在仪器仪表中，集成运放可以用于放大和处理测量信号，提高测量的精确度和可靠性。

例如，在电压测量中，集成运放可以用于放大微弱的电压信号，使其达到适合测量的范围。

又如，在温度测量中，集成运放可以用于放大和补偿传感器产生的微弱信号，提高温度测量的精确度和稳定性。

集成运放在实际应用中发挥着重要的作用。

它广泛应用于音频放大器、模拟计算器、信号调理和仪器仪表等领域，为这些设备提供了高品质的信号放大和处理功能。

电路设计中的运放与比较器应用在电子工程领域，运放和比较器是常见的电路元件。

它们在各种电路中发挥着重要的作用，尤其在信号处理和控制系统中。

本文将介绍一些关于电路设计中运放和比较器的应用。

运放，全称为运算放大器，是一种具有放大和信号处理功能的集成电路。

它通常由多个晶体管和电阻器组成。

运放的输入端包括非反相输入端（+）和反相输入端（-），而输出端则输出放大信号。

运放具有高增益、低失真等特点，被广泛应用于模拟电路、滤波器、数模转换器等。

在模拟电路中，运放常用于信号放大的电路中。

通过调整运放的电源以及选择合适的反馈电阻，可以实现对输入信号的放大。

此外，运放还可以用于求和电路和差分放大器的设计。

求和电路可以将多个输入信号进行求和，用于信号混合和抽取。

差分放大器则可以在两个输入信号之间得到差值，广泛应用于测量和控制系统中。

除了在模拟电路中的应用，运放还可以用于数字电路中。

比如，它可以用于模拟信号的数字化转换。

通过在运放输出端连接一个模数转换器（ADC），可以将模拟信号转换为数字信号，进行数字信号处理和传输。

此外，运放还可以用于电源管理电路中的错误放大器设计，以提高系统的灵敏度和稳定性。

与运放相比，比较器是一种高增益、高速度的电路元件。

它通常由一个差分放大器和一个阈值参考电压构成。

比较器的作用是将输入信号和参考电压进行比较，并输出高电平或低电平的信号。

比较器常用于模拟信号和数字信号的判定、触发器和开关等电路中。

在模拟信号处理中，比较器常用于信号的门限检测。

通过设置比较器的阈值电压，可以判断输入信号是高于还是低于阈值，并输出相应的信号。

这种应用在通信系统中广泛使用，用于检测信号的强度和质量。

比较器还可用于振荡器的产生、模拟信号的调制解调等。

在数字电路中，比较器经常用于数字信号的判定。

通过与逻辑门相结合，比较器可以判断输入信号是高电平还是低电平，并输出相应的逻辑电平。

比较器也可用于触发器和开关的设计中。

触发器常利用比较器的输出来实现信号的存储和反转，而开关则通过比较器来切换信号路径。

集成运放的典型应⽤上⼀贴我们讲了集成运算放⼤器的原理，对集成运放有了⼀个初步的了解，其实在综保插件⾥应⽤的两个集成运放LM339是作为电压⽐较器应⽤的，通过电流互感器传来的电流信号转换成电压信号，与插件内部设定的电压信号进⾏⽐较，当电流互感器传来的信号⼤于插件内部设定的电压信号时，综保插件就会认为照明主回路有短路故障，从⽽驱动执⾏电路切断主回路的交流接触器控制电源。

漏电保护电路也同短路保护电路⼀样，进⾏电压⽐较来判断设备是不是漏电的。

集成运算放⼤器是这样组成⽐较电路：集成运算放⼤器 ,简称为集成运放.它实际上是⼀个⾼增益的多级直接耦合放⼤器 ,最早⽤于模拟计算机 ,并由此⽽得名.随着电⼦技术的⾼速发展 ,集成运放不断升级换代 ,其性能参数和技术指标不断提⾼ ,⽽价格⽇益降低.它的应⽤早已超出运算的范畴之外 ,已成为⼀种通⽤性很强的功能性器件 ,它的应⽤犹如六、七⼗年代⽆线电电路中的三极管⼀样 ,已成为现代电⼦电路中的核⼼器件 ,正如三级管⼀样 ,如略去电源端和调零端以外 ,集成运放的符号也有三个端 ,即反相输⼊端、同相输⼊端和输出端.图1　集成运放符号集成运放的⾼增益 ,其含义是开环电压放⼤倍数趋于⽆穷⼤ ,其次输⼊电阻⾼ ,⼏乎不从信号源索取电流;输出电阻低 ,带负载的能⼒很强.这三点是集成运放多项性能指标中的集中体现.尤其是前两条 ,是分析运放线性应⽤的原始依据 ,即可以演变为所谓 “虚短” 和 “虚断” 的两条重要性质.由于输出和输⼊可写为:U0 = Au (U+ - U- ) ,因为开环电压放⼤倍数Au趋于⽆穷⼤ ,线性应⽤时:U+ = U- ,即 “虚短” .⾮线性应⽤时 ,某时刻两输⼊端谁的电位⾼ ,输出就反映谁的特征 ,即:当U+ > U- ,输出U0 趋于正向饱和;当U+ < U- ,输出U0趋于负向饱和.这是集成运放运⽤于⾮线性状态的本质特征.电压⽐较器就是集成运放在⾮线性状态下的具体应⽤.所谓电压⽐较器 ,就是⼀种⽤来⽐较输⼊信号电压⼤⼩的电⼦电路.它可以将连续变化的模拟信号转换成仅有两个状态的矩形波.集成运放⼯作在⾮线性区时 ,两个输⼊端谁的电位⾼ ,输出就反映谁的特征 ,这是构成电压⽐较器的理论基础.如下图 2所⽰为最基本的电压⽐较器和其电压传输特性图.其中两个输⼊端中⼀个端⼦为参考端 ,参考电压为UR ,另⼀个端⼦(⽐如反相端)作为信号输⼊端 ,将信号电压与参考电压相⽐较 ,当信号电压⼩于参考电压时 ,输出为⾼电平 ,反之输出为低电平.由此得到如图的电压传输特性曲线.如此简单的电压⽐较器 ,增加限幅保护电路、引⼊正反馈去影响参考电压值等措施就可得到⼏种电压⽐较器的原型电路.⽐如:1.过零⽐较器:参考电压为零 ,输⼊信号每过零时 ,输出发⽣跃变 ,它实际上是⼀个单限⽐较器.最简单的应⽤是可以将正弦波变为⽅波.2.滞回⽐较器:利⽤正反馈来影响原来的参考电压使参考电位与此时的输出状态有关 ,从⽽消除在原来的参考电位附近输⼊信号由于受⼲扰⽽产⽣的空翻现象.3.双限⽐较器:由两个单限⽐较器组成所谓的双限⽐较器(也称为窗⼝⽐较器) ,可以将输⼊信号按需要范围进⾏选取.正是这样简单的电压⽐较器 ,在⾮正弦波产⽣变换电路、延时定时电路、⾃动控制及有关模数接⼝电路中得到了⼴泛的应⽤.如下图3所⽰为⽅波发⽣器的原形电路.它实质上是由⼀个带有正反馈的电压⽐较器和负反馈延时微分电路组成 ,同相端的参考电压由 R1 和 R2 将输出电压分压得到 ,在输出⾼电平或低电平时 ,使之电容充电或放电 ,电容两端得到的电压跟此时的参考电压 U+ 去⽐较 ,从⽽使电路的输出状态来回翻转输出⽅波.在⽅波发⽣器的基础上 ,将电容的充放电回路分开 ,即可得到矩形波发⽣器.在矩形波发⽣器的基础上后⾯加接⼀级积分电路 ,并稍微调整电路结构即可得到三⾓波发⽣器和锯齿波发⽣器.它们是⽰波器中扫描电压信号的基本产⽣电路.555定时器是包含模拟与数字的⼀种综合性中规模集成电路器件.其中模拟部分的核⼼就是由三个5千欧电阻分压器提供参考电压的两个电压⽐较器 ,上⾯的反相⽐较器是以 2P 3UCC作为参考电压 ,下⾯的同相⽐较器是以1P 3UCC作为参考电压.两者的输出分别控制基本 RS触发器的 R端和 S端 ,以触发器的输出作为定时器的输出 ,并以它的反端去控制放电三极管的导通与截⽌.正是这样巧妙地结合,使555定时器加上简单的 RC外围电路 ,便可构成单稳态触发器、施⽶特触发器、多谐⾃激振荡器等应⽤型电路.这⾥⾯ ,两个电压⽐较器将输⼊信号或电容上充放电⽽得的电压值跟参考电压 2P 3UCC和1P 3UCC去⽐较 ,从⽽转换成⾼电平或低电平 ,去控制触发器动作 ,输出所需要的电压波形进⽽控制执⾏机关,从⽽实现了电路的⾃动控制、延时、定时等多项功能 ,⽽电压⽐较器在此发挥出了⾄关重要的作⽤.同上情况相似 ,在并⾏⽐较型AP D转换器中 ,根据量化单位的⼤⼩ ,由 n 个分压电阻组成的分压电路得到(n - 1)个阶梯型电压值作为(n - 1)个电压⽐较器的反相端的参考电压 ,跟加在同相端的采样保持后的模拟信号电压⽐较 ,使每个⽐较器输出⾼电平或低电平 ,并通过其后⾯的缓冲寄存器得到(n - 1)位⼆进制数 ,完成了将模拟信号转换为数字信号的关键的⼀步.综上所述:电压⽐较器是集成运放的⼀种⾮线性应⽤.变化的、随机的输⼊信号跟另⼀个端的参考电压进⾏⽐较 ,使输⼊信号转换成只有⾼电平或低电平的输出信号 ,当输⼊信号电压等于参靠电压(即阈值)时 ,输出状态发⽣翻转.能实现这⼀点的关键就是取决于集成运放优良的性能 ,即开环电压放⼤倍数⽆穷⼤.但是实际运放的开环电压放⼤倍数不可能⽆穷⼤ ,除去运放的响应时间及零点漂移等因素 ,其⽐较误差及上升(下降)沿的陡度决定于运放的开环电压放⼤数 ,其值越⼤ ,产⽣的误差越⼩ ,上升(下降)沿越竖直.假设运放的开环电压放⼤倍数为 10的6次⽅,运放的输出饱和压降为 ±10V ,则产⽣的阈值误差为 ± 10 µV ,可见产⽣的误差是很⼩的.深刻理解电压⽐较器为集成运放在⾮线性应⽤下的本质特征 ,并在教学中将其应⽤实例适时地进⾏归纳、总结、⽐较 ,这对提⾼教学质量 ,丰富学⽣的知识 ,培养学⽣的创新能⼒ ,都有着重要的意义.。

电路中的集成运算放大器有哪些常见应用集成运算放大器（Operational Amplifier，简称OP-AMP）是一种高增益、差分输入的电子放大器，广泛应用于各种电路中。

其特点是具有高输入阻抗、低输出阻抗、高增益和宽带宽等特性，使其在电子电路中具有广泛的应用场景。

本文将介绍集成运算放大器的常见应用。

一、比较器应用集成运算放大器常用作比较器，将两个输入信号进行比较，并输出高电平或低电平信号。

比较器广泛应用于模拟量与数字量的转换电路、触发器电路和开关电路等。

由于集成运算放大器的开环增益极高，可以将其作为一个高增益的比较器来使用。

二、信号放大器应用集成运算放大器可以作为信号放大器，常常用于放大小信号。

在电子测量仪器、音频设备和放大器电路中，集成运算放大器可以将微弱的输入信号放大到足够的幅度，以便后续电路进行处理。

同时，由于集成运算放大器具有高输入阻抗和低输出阻抗的特点，可以有效地保持信号的稳定性和减小干扰。

三、滤波器应用集成运算放大器被广泛应用于滤波器电路中，用于实现不同类型的滤波功能。

通过合理设计电路参数，可以实现低通滤波、高通滤波、带通滤波和带阻滤波等不同的滤波效果。

这些滤波器常见于音频设备、无线通信电路和精确测量仪器等领域，用于滤除噪声、增强特定频率信号或去除干扰。

四、运算器应用集成运算放大器还可作为数学运算器，用于实现信号的数学运算。

比如，加法器、减法器和乘法器等。

在模拟计算系统、自动控制系统以及信号处理系统中，集成运算放大器可以实现各种数学运算，对输入信号进行处理和合成。

五、积分器和微分器应用集成运算放大器可以通过不同的电路连接方式构成积分器和微分器，用于实现信号的积分和微分运算。

积分器常用于测量仪器、自动控制系统和滤波器中，实现对信号的积分操作，从而得到积分结果。

微分器则在信号处理和自动控制系统中广泛使用，用于实现对信号的微分运算，反映信号变化率。

六、振荡器应用集成运算放大器还可作为振荡器的关键组件，用于产生稳定的振荡信号。

运算放大器可以用作比较器使用运算放大器（Operational Amplifier，简称 Op Amp）是一种集成电路，具有高增益、高输入阻抗和低输出阻抗等特点，广泛应用于电子电路中。

除了作为放大器使用外，运算放大器还可以很好地用作比较器，具有很高的灵敏度和准确性，适用于各种比较应用。

运算放大器作为比较器使用时，可以实现对输入信号进行比较，并根据比较结果输出不同的电平。

在比较器应用中，通常将运算放大器的正输入端（非反相输入端）接到一个参考电压，将负输入端（反相输入端）接到待比较的输入信号。

通过控制运算放大器的反馈电路，可以实现不同的输出状态。

下面将详细介绍运算放大器作为比较器使用的特点和应用。

1.比较阈值的确定运算放大器比较器的一个重要参数是比较阈值，即当输入信号超过或低于一些电压阈值时，比较器将输出不同的电平。

可以通过调整运算放大器输入端的参考电压来设置比较阈值。

通常，如果参考电压较高，当输入信号电压高于参考电压时，比较器输出高电平；如果参考电压较低，当输入信号电压低于参考电压时，比较器输出高电平。

2.运放的电压饱和运算放大器比较器的输出通常是数字信号，即高电平和低电平，但运算放大器的输出是连续的。

在比较器工作时，需要注意运放的电压饱和现象。

当输出电压达到运放的正最大输出电压（一般为供电正电压）时，比较器输出高电平；当输出电压达到运放的负最大输出电压（一般为供电负电压）时，比较器输出低电平。

3.反馈电路的配置运放的反馈电路对比较器的性能起着重要作用。

通常有两种反馈方式：正反馈和负反馈。

正反馈：将比较器输出端的信号通过一个放大增益大于1的放大器返回给比较器的负输入端。

这样，在比较器输出电平稳定之前，输出电压会迅速饱和至高电平或低电平，提高了输出电平的上升或下降速度。

正反馈可用于快速比较应用，如时钟信号的锁相环。

负反馈：将比较器输出端与输入端形成反馈，使比较器在输出电平稳定时保持在非饱和状态，提高比较器的性能。

电路中的运算放大器与比较器的原理与应用在电子领域中，运算放大器（Operational Amplifier，简称Op Amp）与比较器（Comparator）是两个非常重要的电子元件。

它们在电路设计与应用中起着至关重要的作用。

一、运算放大器的原理与应用运算放大器是一种具有差分放大功能的电子放大器。

它通常由多个晶体管以及与之相连的电阻、电容等元件组成。

运算放大器的输出信号是其输入信号的放大倍数。

1. 基本原理运算放大器的基本电路结构由一个差分放大器和一个输出级组成。

它有两个输入端，称为非反相输入端（+）和反相输入端（-），以及一个输出端。

其基本工作模式是将输入信号放大，并输出一个与输入信号有相关性的信号。

2. 应用领域运算放大器在电路设计中有广泛的应用，包括：（1）信号放大：将弱信号放大至适当的电平，以便进行后续处理；（2）滤波器设计：根据不同的频率要求，设计低通、高通、带通等类型的滤波器；（3）振荡器设计：用于产生高频信号的振荡器电路设计；（4）比例控制与调节：用于控制系统，在反馈环路中起到稳定系统的作用。

二、比较器的原理与应用比较器是一种电子元件，用于将两个输入进行比较，并输出一个相应的逻辑电平。

它通常由运算放大器、基准电压和一个阈值元件组成。

1. 基本原理比较器的基本原理是将两个输入信号进行比较，并输出一个高、低逻辑电平。

当一个输入信号高于另一个输入信号时，输出为高电平，反之输出为低电平。

2. 应用领域比较器在电子领域中应用广泛，包括：（1）开关控制：将比较器的输出连接到开关控制电路中，根据两个输入信号的大小关系来控制开关的开关与闭合；（2）模拟电压转数字信号：将模拟电压通过比较器进行比较，并将结果输出为数字信号，用于数字电路的处理；（3）电压检测与监测：将比较器连接到电压检测电路中，用于监测输入电压是否超过设定值。

总结起来，运算放大器和比较器是电子领域中非常常见的电子元件，它们在电路设计与应用中功不可没。

集成运放的功能及应用模拟计算机曾经是重要的计算工具，但是，现在是很少见到了，现在说起计算机就是数字计算机了。

随着数字计算机的发展，模拟方式的缺点也凸现出来，它的发展也就逐渐的停滞了。

虽然数字电路的应用越来越广泛，但是模拟运放放大器的优点还是很突出的。

例如它能够进行瞬时计算，因而在自动控制等领域仍有重要的应用。

其次，自然界的物理现象都是模拟的，所以我们用数字进行处理信号时，首先要利用各种传感器获取表征自然特性的模拟量。

这时运算放大器就具有不可替代的重要作用。

集成电路的分类集成电路的分类有多种方法。

按功能分类：数字集成电路和模拟集成电路。

按集成度分类：民用。

∙在军事，航空，航天等环境条件恶劣，装置密度高，对集成电路的可靠性要求极高，产品价格退后次要地位，这是军用品的特点。

∙民用品侧在保证一定可靠性能指标的前提下，有适当的性能价格比。

∙工业品测试介于二者之间的一种产品。

按器件类型分类：∙用二极管（NPN或PNP）造成的电路叫做双极型集成电路。

∙单级（MOS）型集成电路由PMOSFET或NMOSFET构造。

∙BiMOS型集成电路。

集成运放的分类按工作原理分类：∙电压放大型：视线电压放大，输出回路等效成由电压u i控制的电压源u o=A od u i 。

F007，F324，C14573是这种产品。

∙电流放大型：视线电压放大，输出回路等效成由电压i i控制的电压源i o=A i i i 。

LM3900，F1900是这种产品。

∙跨导型：将输入电压转换成输出电流，输出回路等效成由电压u i控制的电流源i o，i o=A iu u i，A iu为跨导，常记作g m。

LM3080，F3080属于这种产品。

∙互阻型：将输入电流转换成输出电压，输出回路等效成由电压i i控制的电流源u o，u o=A ui i i，A iu的量纲为电阻。

AD8009，AD8011属于这种产品。

按性能指标分类通用型集成放大电路：通用型放大电路时以通用为目的而设计的。
