2011液压传动与复习资料答案2

《液压传动》复习题班级：姓名：学号：成绩：一、填空题：（1×30分）1、液压传动系统由、、、、组成。

液压泵是将原动机输入的转变为液体的的能量转换装置，它的工作压力决定于，根据其结构特点可分为、、和等。

液压缸是将液体的压力能为的能量转换装置。

2、液体的粘性用粘度表示，常用的粘度表示方法有、和，液压油N32的含义是。

3、当液压缸的有效面积一定时，其内的工作压力决定于，活塞的运动速度决定于。

4、一般情况下，工程中液压泵的安装高度H不应大于。

5、双作用是叶片泵定子的内表面工作曲线由、和组成，其叶片安装时通常。

6、液压控制阀按其作用不同可分为、、三大类，分别控制调节液压系统中液体的、和从而控制执行元件的、和。

7、单向阀的作用是，液控单向阀具有良好的单向密封性常用于回路和回路。

8、换向阀的作用是利用的改变从而控制油路的、或。

9电液动换向阀是由和组成，其中起先导控制作用的是。

10、液压传动系统中常用的溢流阀有和两种，前者用于液压系统，后前者用于液压系统。

溢流阀在液压系统中能起到、、、等作用。

11、压力继电器是一种能将转变为的转换装置。

12、调速阀是由与串接而成。

13、液压系统的调速回路有、、三种。

14、液压系统实现执行机构快速运动的回路有、、的快速回路。

15、在液压系统中，可利用或实现执行元件快速与慢速的转换。

16、液压缸由、、和等基本部分组成。

17、液压缸的密封方法有、和。

18、常用的流量阀有和。

19、一般液压系统的工作温度应控制在。

20、机械功率P=FV，液压功率P= 。

21、常用的液压辅助装置有、、、、。

22、液压系统现代化改装的基本形式有、、和。

23 、液压系统设计时的工况分析包括和。

4. 液体在直管中流动时，产生（压力损失；在变直径管、弯管中流动时产生（5. 在液压系统中，由于某一元件的工作状态突变引起油压急剧上升,在一瞬间突然产生很高的压力峰值，同时发生急剧的压力升降交替的阻尼波动过程称为（。

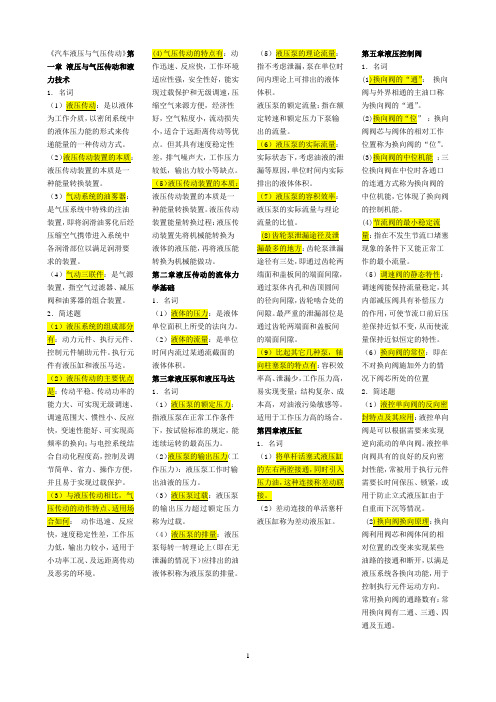

1《汽车液压与气压传动》第一章 液压与气压传动和液力技术 1. 名词（1为工作介质，以密闭系统中 的液体压力能的形式来传 递能量的一种传动方式。

（2液压传动装置的本质是一 种能量转换装置。

（3 是气压系统中特殊的注油 装置，即将润滑油雾化后经 压缩空气携带进入系统中 各润滑部位以满足润滑要 求的装置。

（4 装置，指空气过滤器、减压 阀和油雾器的组合装置。

2．简述题控制元件辅助元件。

执行元 件有液压缸和液压马达。

能力大、可实现无级调速、 调速范围大、惯性小、反应 快，变速性能好、可实现高 频率的换向；与电控系统结 合自动化程度高，控制及调 节简单、省力、操作方便， 并且易于实现过载保护。

快，速度稳定性差，工作压 力低，输出力较小，适用于小功率工况、及远距离传动 及恶劣的环境。

作迅速、反应快，工作环境 适应性强，安全性好，能实 现过载保护和无级调速，压 缩空气来源方便，经济性 好，空气粘度小，流动损失 小，适合于远距离传动等优 点。

但其具有速度稳定性差，排气噪声大，工作压力 较低，输出力较小等缺点。

液压传动装置的本质是一 种能量转换装置。

液压传动 装置能量转换过程：液压传 动装置先将机械能转换为 液体的液压能，再将液压能转换为机械能做功。

第二章液压传动的流体力学基础 1．名词（1 单位面积上所受的法向力。

（2 时间内流过某通流截面的液体体积。

第三章液压泵和液压马达 1．名词（1指液压泵在正常工作条件 下，按试验标准的规定，能 连续运转的最高压力。

（2作压力）：液压泵工作时输 出油液的压力。

（3 的输出压力超过额定压力称为过载。

（4泵每转一转理论上（即在无泄漏的情况下）应排出的油液体积称为液压泵的排量。

（5 指不考虑泄漏，泵在单位时 间内理论上可排出的液体 体积。

液压泵的额定流量：指在额 定转速和额定压力下泵输 出的流量。

实际状态下，考虑油液的泄 漏等原因，单位时间内实际 排出的液体体积。

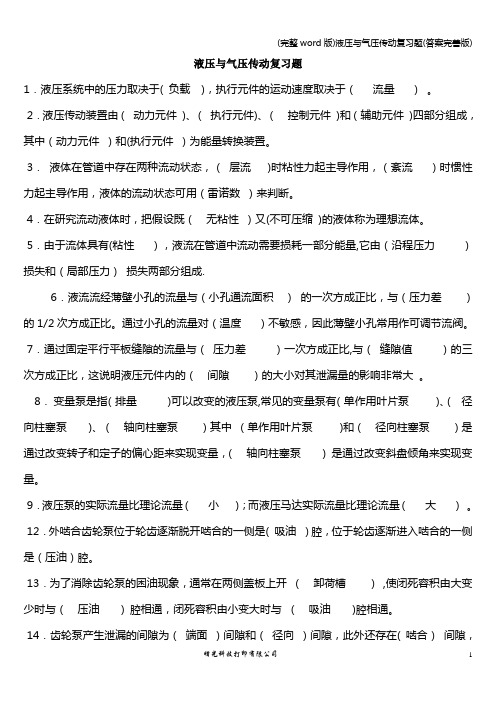

液压与气压传动复习题1．液压系统中的压力取决于( 负载)，执行元件的运动速度取决于（流量）。

2．液压传动装置由（动力元件)、（执行元件)、（控制元件)和（辅助元件)四部分组成，其中（动力元件）和(执行元件）为能量转换装置。

3．液体在管道中存在两种流动状态，（层流)时粘性力起主导作用，（紊流）时惯性力起主导作用，液体的流动状态可用（雷诺数）来判断。

4．在研究流动液体时，把假设既（无粘性）又(不可压缩)的液体称为理想流体。

5．由于流体具有(粘性），液流在管道中流动需要损耗一部分能量,它由（沿程压力）损失和（局部压力）损失两部分组成.6．液流流经薄壁小孔的流量与（小孔通流面积）的一次方成正比，与（压力差）的1/2次方成正比。

通过小孔的流量对（温度）不敏感，因此薄壁小孔常用作可调节流阀。

7．通过固定平行平板缝隙的流量与（压力差）一次方成正比,与（缝隙值）的三次方成正比，这说明液压元件内的（间隙）的大小对其泄漏量的影响非常大。

8．变量泵是指（排量）可以改变的液压泵,常见的变量泵有（单作用叶片泵)、( 径向柱塞泵)、（轴向柱塞泵）其中（单作用叶片泵)和（径向柱塞泵）是通过改变转子和定子的偏心距来实现变量，（轴向柱塞泵) 是通过改变斜盘倾角来实现变量。

9．液压泵的实际流量比理论流量（小)；而液压马达实际流量比理论流量（大）。

12．外啮合齿轮泵位于轮齿逐渐脱开啮合的一侧是( 吸油）腔，位于轮齿逐渐进入啮合的一侧是（压油）腔。

13．为了消除齿轮泵的困油现象，通常在两侧盖板上开（卸荷槽）,使闭死容积由大变少时与（压油) 腔相通，闭死容积由小变大时与（吸油)腔相通。

14．齿轮泵产生泄漏的间隙为（端面）间隙和（径向）间隙，此外还存在( 啮合）间隙，其中（端面）泄漏占总泄漏量的80%～85％。

（端面、径向；啮合；端面）17．溢流阀的进口压力随流量变化而波动的性能称为(压力流量特性），性能的好坏用（调压偏差)或（开启压力比）、(闭合压力比）评价。

西安交通大学出版社液压传动与气动技术习题库及参考答案复习思考题一1-1．液压与气压传动系统由哪几部分组成? 各部分的作用是什么?答：由以下五部分组成：（1）动力装置（能源装置）。

动力装置是将电动机输出的机械能转换成流体的压力能的装置。

一般最常见的是液压泵或空气压缩机。

（2）执行装置。

执行装置是把流体的压力能转换成机械能的装置，一般指作直线运动的液（气）压缸、作回转运动的液（气）压马达等。

（3）控制调节装置。

控制调节装置是对液（气）压系统中流体的压力、流量和流动方向进行控制和调节的装置。

例如溢流阀、节流阀、换向阀等。

这些元件的不同组合组成了能完成不同功能的液（气）压系统控制或调节的装置。

（4）辅助装置。

辅助装置指除上述三部分以外的其他装置，例如油箱、过滤器、油管、贮气罐等。

它们对保证液（气）压系统正常工作起着重要的作用。

（5）传动介质。

传动解释是传递能量的流体，即液压油或压缩空气。

1-2．简述液压与气压传动有什么不同。

答：液压传动特点液压传动传递动力大，运动平稳，但液体黏性较大，流动过程中阻力损失大，因而不宜作远距离的传动和控制。

液压传动有油液污染，液体流动能量损失大，不能远程输送，对温度变化较敏感等问题强，在液压传动中称为压力。

液体的静压力具有两个重要特性：（1）液体静压力的方向总是作用面的内法线方向。

（2）静止液体内任一点的液体静压力在各个方向上都相等。

在密闭容器中由外力作用在液面上的压力可以等值地传递到液体内部的所有各点，这就是帕斯卡原理，或称为静压力传递原理。

2-3．试解释层流与紊流的物理区别。

答：在不同的初始和边界条件下，实际流体质点的运动会出现两种不同的运动状态，一种是所有流体质点作有规则的、互不掺混的运动，另一种是作无规则掺混的混杂运动。

前者称为层流状态，后者称为紊流状态。

2-4．流量连续性方程的本质是什么？其物理意义是什么？答：连续性方程q A v ρA v ρ==222111液体在管道中作稳定流动时，流过各截面的体积流量是相等的（即液流是连续的），或者说，在管道中流动的液体，其平均流速v 和通流截面面积A 成反比。

2.8 思考题与习题答案1. 液压油有哪几种类型？液压油的牌号和粘度有什么关系？如何选用液压油？答：目前液压油主要包括矿物型液压油和难燃型液压油；液压油的粘度等级是以其40℃时运动粘度的中心值来表示的，如L-HM32液压油的粘度等级为32，则40℃时其运动粘度的中心值为32mm 2/s ；选择液压油一般首先选择液压油的品种，然后再选择液压油的粘度。

2. 动力粘度、运动粘度的含义是什么？答：动力粘度是指液体在单位速度梯度下流动时单位面积上产生的内摩擦力。

液体的动力粘度与其密度的比值，称为液体的运动粘度。

3. 液压油粘度过高、过低会有什么不良的影响？答：液压油粘度过高对液压装置不利，其本身也会发生化学变质，产生各种生成物，缩短它的使用期限；过低影响其润滑效果。

4. 什么是压力？压力有哪几种表示方法？液压系统的工作压力与外界负载有什么关系？答：静止液体某点处单位面积上所受的法向力称为该点的静压力。

静压力在物理学上称为压强，在液压传动中称为压力。

压力有两种表示方法：一种是以绝对真空作为基准所表示的压力，称为绝对压力；另一种是以大气压力作为基准所表示的压力，称为相对压力。

液压系统的工作压力随着外界负载的增大而增大。

5. 连续性方程的本质是什么？它的物理意义是什么？答：连续方程的本质是质量守恒。

它的物理意义是在单位时间内流过管中每一截面的液体质量是相等的。

6. 说明伯努利方程的物理意义，并指出理想液体的伯努利方程和实际液体的伯努利方程有什么区别。

答：伯努利方程的物理意义就是能量守恒定律在流体力学中的具体表达式。

理想液体的伯努利方程表示液体在流动时，具有三种形式的能量，分别是动能、势能和压力能。

它们之间可以相互转换，但总和不变。

但实际液体在管道内流动时，由于液体存在粘性，会产生摩擦力，消耗能量；同时，管道局部形状和尺寸的变化，会使液流产生扰动，也消耗一部分能量。

因此，实际液体在流动过程中，会产生流量损失。

7. 管路中的压力损失有哪几种？它们有什么区别？答：在液压传动中，能量损失主要表现为压力损失，压力损失可分为沿程压力损失和局部压力损失。

液压传动试题库及答案复习The document was prepared on January 2, 2021试题库及参考答案一、填空题1．液压系统中的压力取决于（），执行元件的运动速度取决于（）。

（负载；流量）2．液压传动装置由（）、（）、（）和（）四部分组成，其中（）和（）为能量转换装置。

（动力元件、执行元件、控制元件、辅助元件；动力元件、执行元件）3．液体在管道中存在两种流动状态，（）时粘性力起主导作用，（）时惯性力起主导作用，液体的流动状态可用（）来判断。

（层流；紊流；雷诺数）4．在研究流动液体时，把假设既（）又（）的液体称为理想流体。

（无粘性；不可压缩）5．由于流体具有（），液流在管道中流动需要损耗一部分能量，它由（）损失和（）损失两部分组成。

（粘性；沿程压力；局部压力）6．液流流经薄壁小孔的流量与（）的一次方成正比，与（）的1/2次方成正比。

通过小孔的流量对（）不敏感，因此薄壁小孔常用作可调节流阀。

（小孔通流面积；压力差；温度）7．通过固定平行平板缝隙的流量与（）一次方成正比，与（）的三次方成正比，这说明液压元件内的（）的大小对其泄漏量的影响非常大。

（压力差；缝隙值；间隙）8．变量泵是指（）可以改变的液压泵，常见的变量泵有( )、( )、( )其中（）和（）是通过改变转子和定子的偏心距来实现变量，（）是通过改变斜盘倾角来实现变量。

（排量；单作用叶片泵、径向柱塞泵、轴向柱塞泵；单作用叶片泵、径向柱塞泵；轴向柱塞泵）9．液压泵的实际流量比理论流量（）；而液压马达实际流量比理论流量（）。

（大；小）10．斜盘式轴向柱塞泵构成吸、压油密闭工作腔的三对运动摩擦副为（与）、（与）、（与）。

（柱塞与缸体、缸体与配油盘、滑履与斜盘）11．外啮合齿轮泵的排量与（）的平方成正比，与的（）一次方成正比。

因此，在齿轮节圆直径一定时，增大（），减少（）可以增大泵的排量。

（模数、齿数；模数齿数）12．外啮合齿轮泵位于轮齿逐渐脱开啮合的一侧是（）腔，位于轮齿逐渐进入啮合的一侧是（）腔。

液压传动考试复习题总汇（含答案）第一章绪论一、填空1.液压系统由、、、四个主要组成部分。

2.液压传动是以为传动介质，依靠液体的来传递动力。

3.液压系统工作时外界负荷，所需油液的压力也越大，反之亦然，负载为零，系统压力。

4.活塞或工作台的运动速度取决于单位时间通过节流阀进入液压缸中油液的，流量越大，系统的速度，反之亦然。

流量为零，系统速度。

5.液压元件的职能符号只表示元件的、及，不表示元件的、及连接口的实际位置和元件的。

二、判断1.液压传动不易获得很大的力和转矩。

（）2.液压传动装置工作平稳。

能方便地实现无级调速，但不能快速起动、制动和频繁换向。

( )3.液压传动适宜在传动比要求严格的场合采用。

( )4.液压系统故障诊断方便、容易。

（）5.液压传动适宜于远距离传动。

（）第二章液压油和液压流体力学基础一、填空1.油液在外力作用下，液层间作相对运动而产生内摩擦力的性质，叫做油液的，其大小用表示。

常用的粘度有三种：即、和。

2.液体的粘度具有随温度的升高而，随压力增大而的特性。

3.各种矿物油的牌号就是该种油液在40℃时的的平均值，4.当液压系统的工作压力高。

环境温度高或运动速度较慢时，为了减少泄漏。

宜选用粘度较的液压油；当工作压力低，环境温度低或运动速度较大时，为了减少功率损失，宜选用粘度较的液压油。

5.液压系统的工作压力取决于。

6.在研究流动液体时，将既又的假想液体称为理想液体。

7.当液压缸的有效面积一定时，活塞的运动速度由决定。

8.液体的流动状态用来判断，其大小与管内液体的、和管道的有关。

9.在液压元件中，为了减少流经间隙的泄漏，应将其配合件尽量处于状态。

二、判断1.液压传动中，作用在活塞上的推力越大，活塞运动的速度越快。

（）2.油液在无分支管路中稳定流动时，管路截面积大的地方流量大，截面积小的地方流量小。

（）3.习题图2-1所示的充满油液的固定密封装置中，甲、乙两个用大小相等的力分别从两端去推原来静止的光滑活塞，那么两活塞将向右运动。

《液压与气压传动》复习资料及答案液压传动试题一、填空题 1．液压系统由 动力元件 、履行元件 、控制元件 、协助元件 和传动介质元件 五部分构成。

2．节流阀往常采纳 薄壁小孔；其原由是经过它的流量与 粘度没关，使流量受油温的变化较小。

3．液体在管道中流动时有两种流动状态，一种是层流，另一种是 紊流。

划分这两种流动状态的参数是 雷诺数 4．在液压系统中，当压力油流过节流口、喷嘴或管道中狭小空隙时，因为流速会急剧增添，该处压力将急剧降低，这时有可能产生气穴。

5．液压马达把 液压能变换成机 械能能，输出的主要参数是 转速和转矩 6．液压泵的容积效率是该泵 实质流量 与理论流量 的比值。

7．液压缸的泄露主假如由 压力差和空隙造成的。

8．外啮合齿轮泵中，最为严重的泄露门路是 轴向空隙 9．和齿轮泵对比，柱塞泵的容积效率较 高，输出功率 大，抗污染能力 差。

10．在旁油路节流调速回路中，确立溢流阀的 调定压力 时应试虑战胜最大负载所需要的压力，正常工作时溢流阀口处于 翻开 状态。

11．常用方向阀的操作方式有 手动、灵活 、电磁等三种。

二、选择题1．液压缸差动连结工作时，缸的（ A ）。

A ．运动速度增添了C ．运动速度减小了 2．液压缸差动连结工作时活塞杆的速度是（ 4Qv2A ．d4QB ．压力增添了D ．压力减小了A ）。

B ． v 2Q ( D 2 d 2 )4Q2 2C ． vD2D ． (Dd )3．液压缸差动连结工作时作使劲是（D ）。

A ． Fp (D 2C ． Fp (D 42d 2 )B ． F p d 22d 2 )F p d 22D ． 44．在液压系统中，液压马达的机械效率是（ C ）。

A ．MB．M TM T M T MC．MD．M1M T M M T5．在液压系统中，液压马达的容积效率是（ D ）。

A ．Q B．Q T Q1Q T Q TC．QD．Q TQ T Q T Q6．液压系统的真空度应等于（ B ）。

《液压与气压传动》习题解答第1章液压传动概述１、何谓液压传动？液压传动有哪两个工作特性？答：液压传动是以液体为工作介质，把原动机的机械能转化为液体的压力能，通过控制元件将具有压力能的液体送到执行机构，由执行机构驱动负载实现所需的运动和动力，把液体的压力能再转变为工作机构所需的机械能，也就是说利用受压液体来传递运动和动力。

液压传动的工作特性是液压系统的工作压力取决于负载，液压缸的运动速度取决于流量。

２、液压传动系统有哪些主要组成部分？各部分的功用是什么？答：⑴动力装置：泵，将机械能转换成液体压力能的装置。

⑵执行装置：缸或马达，将液体压力能转换成机械能的装置。

⑶控制装置：阀，对液体的压力、流量和流动方向进行控制和调节的装置。

⑷辅助装置：对工作介质起到容纳、净化、润滑、消声和实现元件间连接等作用的装置。

⑸传动介质：液压油，传递能量。

３、液压传动与机械传动、电气传动相比有哪些优缺点？答：液压传动的优点：⑴输出力大,定位精度高、传动平稳，使用寿命长。

⑵容易实现无级调速，调速方便且调速范围大。

⑶容易实现过载保护和自动控制。

⑷机构简化和操作简单。

液压传动的缺点：⑴传动效率低，对温度变化敏感，实现定比传动困难。

⑵出现故障不易诊断。

⑶液压元件制造精度高，⑷油液易泄漏。

第２章液压传动的基础知识1、选用液压油有哪些基本要求？为保证液压系统正常运行，选用液压油要考虑哪些方面？答：选用液压油的基本要求：⑴粘温特性好，压缩性要小。

⑵润滑性能好，防锈、耐腐蚀性能好。

⑶抗泡沫、抗乳化性好。

⑷抗燃性能好。

选用液压油时考虑以下几个方面，⑴按工作机的类型选用。

⑵按液压泵的类型选用。

⑶按液压系统工作压力选用。

⑷考虑液压系统的环境温度。

⑸考虑液压系统的运动速度。

⑹选择合适的液压油品种。

2、油液污染有何危害？应采取哪些措施防止油液污染？答：液压系统中污染物主要有固体颗粒、水、空气、化学物质、微生物等杂物。

其中固体颗粒性污垢是引起污染危害的主要原因。
