缆风绳受力计算设及钢丝绳参数

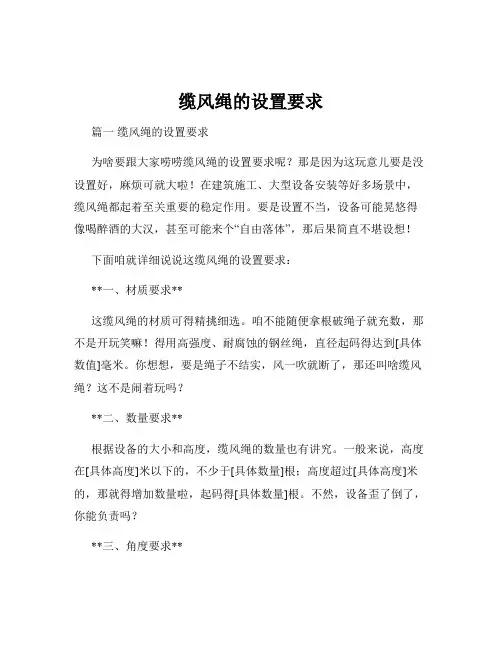

缆风绳的设置要求篇一缆风绳的设置要求为啥要跟大家唠唠缆风绳的设置要求呢？那是因为这玩意儿要是没设置好，麻烦可就大啦！在建筑施工、大型设备安装等好多场景中，缆风绳都起着至关重要的稳定作用。

要是设置不当，设备可能晃悠得像喝醉酒的大汉，甚至可能来个“自由落体”，那后果简直不堪设想！下面咱就详细说说这缆风绳的设置要求：**一、材质要求**这缆风绳的材质可得精挑细选。

咱不能随便拿根破绳子就充数，那不是开玩笑嘛！得用高强度、耐腐蚀的钢丝绳，直径起码得达到[具体数值]毫米。

你想想，要是绳子不结实，风一吹就断了，那还叫啥缆风绳？这不是闹着玩吗？**二、数量要求**根据设备的大小和高度，缆风绳的数量也有讲究。

一般来说，高度在[具体高度]米以下的，不少于[具体数量]根；高度超过[具体高度]米的，那就得增加数量啦，起码得[具体数量]根。

不然，设备歪了倒了，你能负责吗？**三、角度要求**缆风绳与地面的夹角也不能马虎。

夹角太小，拉力不够；夹角太大，绳子容易受损。

一般来说，夹角要控制在[具体角度]度到[具体角度]度之间。

这就好比拔河，角度不对，力气使不出来，能行吗？**四、固定要求**缆风绳的固定点那必须牢固可靠。

要固定在能承受足够拉力的建筑物、地锚或者其他牢固的结构上。

而且固定的方式要符合规范，不能随便绑一绑就了事。

要是固定不牢，一阵风刮来，设备飞出去了，那可就出大事啦！总之，严格按照这些要求来设置缆风绳，才能保证设备稳稳当当，施工顺顺利利。

要是谁不遵守这些要求，出了问题，那可就不是闹着玩的，不仅要承担经济损失，说不定还得承担法律责任呢！所以，大家都长点心，别马虎！篇二缆风绳的设置要求嘿，朋友们！今天咱们来聊聊缆风绳的设置要求，这可不是小事儿哦！为啥要这么重视这缆风绳的设置呢？你想想，要是大型起重机在工作的时候，没有可靠的缆风绳来稳定，那不是跟荡秋千似的，多危险呐！还有那些高耸的建筑结构，如果没有合理设置的缆风绳，一阵大风刮来，说不定就摇摇欲坠啦！下面咱具体瞅瞅都有啥要求：**一、长度要求**缆风绳的长度可不是随便来的。

钢丝绳的受力计算与选用钢丝绳按所受最大工作静拉力计算选用，要满足承载能力和寿命要求。

1．钢丝绳承载能力的计算钢丝绳承载能力的计算有两种方法，可根据具体情况选择其中一种。

（1）公式法（ISO推荐）：式中:d--钢丝绳最小直径，mm；S--钢丝绳最大工作静拉力；c--选择系数，mm/ ；n--安全系数，根据工作机构的工作级别确定；k--钢丝绳捻制折减系数；ω--钢丝绳充满系数；--钢丝的公称抗拉强度，N/mm2。

（2）安全系数法F0≥Sn∑F0=k∑S丝式中:FO--所选钢丝绳的破断拉力，N；S--钢丝绳最大工作静拉力；n--安全系数，根据工作机构的工作级别确定（见表6－3和表6－4）；k--钢丝绳捻制折减系数；∑S丝--钢丝破断拉力总和，根据钢丝绳的机构查钢丝绳性能手册。

机构工作级别M1，M2，M3 M4 M5M6 M7 M8安全系数（n） 4 4.5 5 6 7 9表6－3 工作机构用钢丝绳的安全系数用途支承动臂起重机械自身安装缆风绳吊挂和捆绑安全系数（n） 4 2.5 3.5 6表6－4 其他用途钢丝绳的安全系数注:对于吊运危险物品的起升用钢丝绳一般应选用比设计工作级别高一级别的安全系数2．钢丝绳的寿命钢丝绳的使用寿命总是随着配套使用的滑轮和卷筒的卷绕直径的减小而降低的，所以，必须对影响其寿命的钢丝绳卷绕直径（即按钢丝绳中心计算的滑轮和卷筒的卷绕直径）作出限制，不得低于设计规范规定的值，即：D0min≥hd式中:D0min--按钢丝绳中心计算的滑轮和卷筒允许的最小卷绕直径，mm；d--钢丝绳直径，mm；h--滑轮或卷筒直径与钢丝绳直径的比值（见表6-5）。

机构工作级别M1,M2,M3 M4 M5 M6 M7 M8卷筒h1 14 16 18 20 22.4 25滑轮h2 16 18 20 22.4 25 28表6－5滑轮或卷筒的h值注:l 采用不旋转钢丝绳时，应按机构工作级别取高一档的数值。

2 对于流动式起重机，可不考虑工作级别，取h1＝16，h2=18。

一、钢丝绳的参数一般起重作业可采用GB/T8918-1996《钢丝绳》中6×19和6×37钢丝绳,其规格参数见表 1和表2。

21.5 1.O 243.50 270.00 296.00 322.00 348.50 24.O 1.1 295.00 326.50 358.00 390.00 421.50 26.O 1.2 351.00 388.50 426.50 464.00 501.50 28.O 1.3 412.00 456.50 500.50 544.50 589.00 30.O 1.4 478.00 529.00 580.50 631.50 683.00 32.5 1.5 548.50 607.50 666.50 725.00 784.00 34.5 1.6 624.50 691.50 758.00 825.00 892.00 36.5 1.7 705.00 780.50 856.00 931.50 1005.00 39.O 1.8 790.00 875.00 959.50 1040.00 1125.00 43.O 2.O 975.50 1080.00 1185.00 1285.00 1390.00 47.5 2.2 1180.00 1305.00 1430.00 1560.00 —52.O 2.4 1405.00 1555.00 1705.00 1855.00 —56.O 2.6 1645.00 1825.00 2000.00 2175.00 —二、钢丝绳的标记目前在起重机上所采用的钢丝绳主要是普通型结构钢丝绳,绳6×19和绳6×37。

按照国家标准《圆股钢丝绳》(GB1102一74)的规定,钢丝绳的标记方法如下:如,钢丝绳6×37-15.0-170-I一甲一镀一右交GB1102-74这表示该圆股钢丝绳由6股捻制,股的结构形式为点接触,每股有37根钢丝,纤维绳芯, 钢丝绳直径15.Omm,由公称抗拉强度1700MPa的I号甲组镀钵钢丝制成,钢丝绳的捻向为右交互捻。

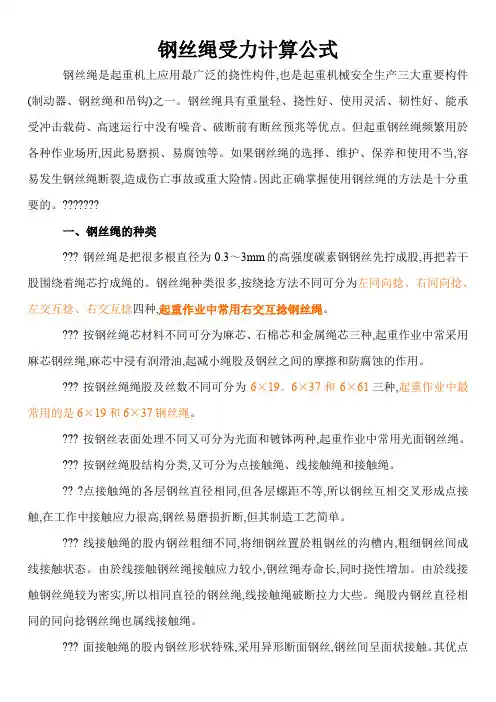

钢丝绳受力计算公式钢丝绳是起重机上应用最广泛的挠性构件,也是起重机械安全生产三大重要构件(制动器、钢丝绳和吊钩)之一。

钢丝绳具有重量轻、挠性好、使用灵活、韧性好、能承受冲击载荷、高速运行中没有噪音、破断前有断丝预兆等优点。

但起重钢丝绳频繁用於各种作业场所,因此易磨损、易腐蚀等。

如果钢丝绳的选择、维护、保养和使用不当,容易发生钢丝绳断裂,造成伤亡事故或重大险情。

因此正确掌握使用钢丝绳的方法是十分重要的。

???????一、钢丝绳的种类??? 钢丝绳是把很多根直径为0.3～3mm的高强度碳素钢钢丝先拧成股,再把若干股围绕着绳芯拧成绳的。

钢丝绳种类很多,按绕捻方法不同可分为左同向捻、右同向捻、左交互捻、右交互捻四种,起重作业中常用右交互捻钢丝绳。

??? 按钢丝绳芯材料不同可分为麻芯、石棉芯和金属绳芯三种,起重作业中常采用麻芯钢丝绳,麻芯中浸有润滑油,起减小绳股及钢丝之间的摩擦和防腐蚀的作用。

??? 按钢丝绳绳股及丝数不同可分为6×19、6×37和6×61三种,起重作业中最常用的是6×19和6×37钢丝绳。

??? 按钢丝表面处理不同又可分为光面和镀钵两种,起重作业中常用光面钢丝绳。

??? 按钢丝绳股结构分类,又可分为点接触绳、线接触绳和接触绳。

?? ?点接触绳的各层钢丝直径相同,但各层螺距不等,所以钢丝互相交叉形成点接触,在工作中接触应力很高,钢丝易磨损折断,但其制造工艺简单。

??? 线接触绳的股内钢丝粗细不同,将细钢丝置於粗钢丝的沟槽内,粗细钢丝间成线接触状态。

由於线接触钢丝绳接触应力较小,钢丝绳寿命长,同时挠性增加。

由於线接触钢丝绳较为密实,所以相同直径的钢丝绳,线接触绳破断拉力大些。

绳股内钢丝直径相同的同向捻钢丝绳也属线接触绳。

??? 面接触绳的股内钢丝形状特殊,采用异形断面钢丝,钢丝间呈面状接触。

其优点是外表光滑,抗腐蚀和耐磨性好,能承受较大的横向力;但价格昂贵,故只能在特殊场合下使用。

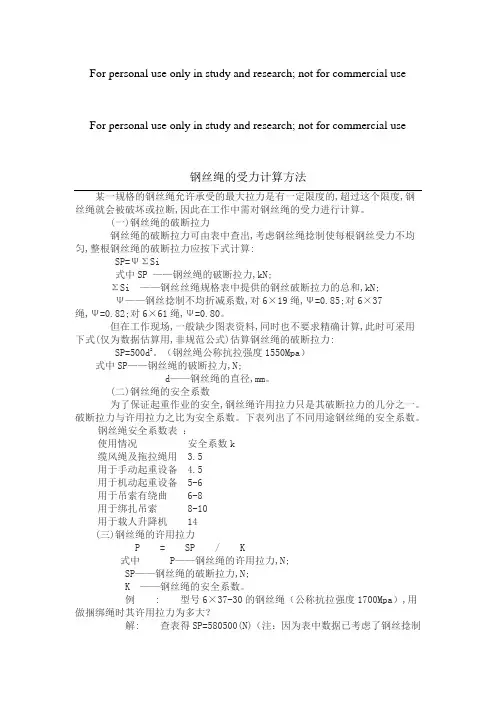

For personal use only in study and research; not for commercial use For personal use only in study and research; not for commercial use钢丝绳的受力计算方法某一规格的钢丝绳允许承受的最大拉力是有一定限度的,超过这个限度,钢丝绳就会被破坏或拉断,因此在工作中需对钢丝绳的受力进行计算。

(一)钢丝绳的破断拉力钢丝绳的破断拉力可由表中查出,考虑钢丝绳捻制使每根钢丝受力不均匀,整根钢丝绳的破断拉力应按下式计算:SP=ΨΣSi式中SP ——钢丝绳的破断拉力,kN;ΣSi ——钢丝丝绳规格表中提供的钢丝破断拉力的总和,kN;Ψ——钢丝捻制不均折减系数,对6×19绳,Ψ=0.85;对6×37绳,Ψ=0.82;对6×61绳,Ψ=0.80。

但在工作现场,一般缺少图表资料,同时也不要求精确计算,此时可采用下式(仅为数据估算用,非规范公式)估算钢丝绳的破断拉力:SP=500d2。

（钢丝绳公称抗拉强度1550Mpa）式中SP——钢丝绳的破断拉力,N;d——钢丝绳的直径,mm。

(二)钢丝绳的安全系数为了保证起重作业的安全,钢丝绳许用拉力只是其破断拉力的几分之一。

破断拉力与许用拉力之比为安全系数。

下表列出了不同用途钢丝绳的安全系数。

钢丝绳安全系数表：使用情况安全系数k缆风绳及拖拉绳用 3.5用于手动起重设备 4.5用于机动起重设备 5-6用于吊索有绕曲 6-8用于绑扎吊索 8-10用于载人升降机 14(三)钢丝绳的许用拉力P = SP / K式中 P——钢丝绳的许用拉力,N;SP——钢丝绳的破断拉力,N;K ——钢丝绳的安全系数。

例 : 型号6×37-30的钢丝绳（公称抗拉强度1700Mpa）,用做捆绑绳时其许用拉力为多大？解: 查表得SP=580500(N)（注：因为表中数据已考虑了钢丝捻制不均折减系数，所以不须再乘以系数0.82）用做捆绑绳时,取K=10,则P = SP/K =580500/10=58050（N）（四）钢丝绳的实际受力钢丝绳的实际受力根据吊点位置、钢丝绳数量以及钢丝绳与构件的夹角等因素进行计算。

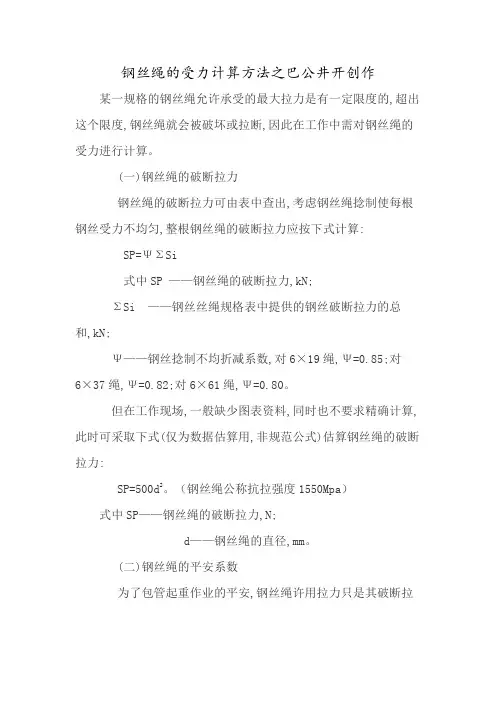

钢丝绳的受力计算方法之巴公井开创作某一规格的钢丝绳允许承受的最大拉力是有一定限度的,超出这个限度,钢丝绳就会被破坏或拉断,因此在工作中需对钢丝绳的受力进行计算。

(一)钢丝绳的破断拉力钢丝绳的破断拉力可由表中查出,考虑钢丝绳捻制使每根钢丝受力不均匀,整根钢丝绳的破断拉力应按下式计算:SP=ΨΣSi式中SP ——钢丝绳的破断拉力,kN;ΣSi——钢丝丝绳规格表中提供的钢丝破断拉力的总和,kN;Ψ——钢丝捻制不均折减系数,对6×19绳,Ψ=0.85;对6×37绳,Ψ=0.82;对6×61绳,Ψ=0.80。

但在工作现场,一般缺少图表资料,同时也不要求精确计算,此时可采取下式(仅为数据估算用,非规范公式)估算钢丝绳的破断拉力:SP=500d2。

（钢丝绳公称抗拉强度1550Mpa）式中SP——钢丝绳的破断拉力,N;d——钢丝绳的直径,mm。

(二)钢丝绳的平安系数为了包管起重作业的平安,钢丝绳许用拉力只是其破断拉力的几分之一。

破断拉力与许用拉力之比为平安系数。

下表列出了分歧用途钢丝绳的平安系数。

钢丝绳平安系数表：使用情况平安系数k缆风绳及拖拉绳用 3.5用于手动起重设备 4.5用于机动起重设备 5-6用于吊索有绕曲 6-8用于绑扎吊索8-10用于载人升降机 14(三)钢丝绳的许用拉力P = SP / K式中 P——钢丝绳的许用拉力,N;SP——钢丝绳的破断拉力,N;K ——钢丝绳的平安系数。

例 : 型号6×37-30的钢丝绳（公称抗拉强度1700Mpa）,用做捆绑绳时其许用拉力为多大？解: 查表得SP=580500(N)（注：因为表中数据已考虑了钢丝捻制不均折减系数）用做捆绑绳时,取K=10,则P = SP/K =580500/10=58050（N）（四）钢丝绳的实际受力钢丝绳的实际受力根据吊点位置、钢丝绳数量以及钢丝绳与构件的夹角等因素进行计算。

钢丝绳的实际受力小于许用拉力则暗示钢丝绳平安。

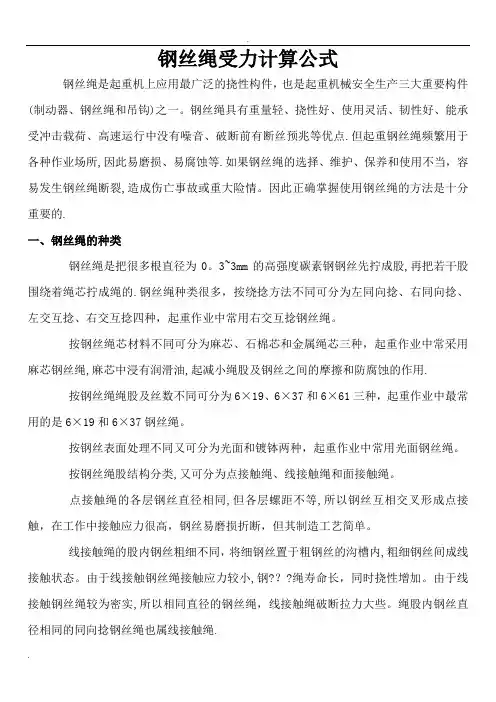

钢丝绳受力计算公式钢丝绳是起重机上应用最广泛的挠性构件，也是起重机械安全生产三大重要构件(制动器、钢丝绳和吊钩)之一。

钢丝绳具有重量轻、挠性好、使用灵活、韧性好、能承受冲击载荷、高速运行中没有噪音、破断前有断丝预兆等优点.但起重钢丝绳频繁用于各种作业场所,因此易磨损、易腐蚀等.如果钢丝绳的选择、维护、保养和使用不当，容易发生钢丝绳断裂,造成伤亡事故或重大险情。

因此正确掌握使用钢丝绳的方法是十分重要的.一、钢丝绳的种类钢丝绳是把很多根直径为0。

3~3mm的高强度碳素钢钢丝先拧成股,再把若干股围绕着绳芯拧成绳的.钢丝绳种类很多，按绕捻方法不同可分为左同向捻、右同向捻、左交互捻、右交互捻四种，起重作业中常用右交互捻钢丝绳。

按钢丝绳芯材料不同可分为麻芯、石棉芯和金属绳芯三种，起重作业中常采用麻芯钢丝绳,麻芯中浸有润滑油,起减小绳股及钢丝之间的摩擦和防腐蚀的作用.按钢丝绳绳股及丝数不同可分为6×19、6×37和6×61三种，起重作业中最常用的是6×19和6×37钢丝绳。

按钢丝表面处理不同又可分为光面和镀钵两种，起重作业中常用光面钢丝绳。

按钢丝绳股结构分类,又可分为点接触绳、线接触绳和面接触绳。

点接触绳的各层钢丝直径相同,但各层螺距不等,所以钢丝互相交叉形成点接触，在工作中接触应力很高，钢丝易磨损折断，但其制造工艺简单。

线接触绳的股内钢丝粗细不同，将细钢丝置于粗钢丝的沟槽内,粗细钢丝间成线接触状态。

由于线接触钢丝绳接触应力较小,钢?？?绳寿命长，同时挠性增加。

由于线接触钢丝绳较为密实,所以相同直径的钢丝绳，线接触绳破断拉力大些。

绳股内钢丝直径相同的同向捻钢丝绳也属线接触绳.面接触绳的股内钢丝形状特殊，采用异形断面钢丝,钢丝间呈面状接触。

其优点是外表光滑，抗腐蚀和耐磨性好，能承受较大的横向力;但价格昂贵，故只能在特殊场合下使用。

二、钢丝绳的规格参数一般起重作业可采用GB/T8918-1996《钢丝绳》中6×19和6×37钢丝绳，其规格参数见表 1和表2.表1 钢丝绳的破断拉力表 2 钢丝绳的破断拉力三、钢丝绳的标记目前在起重机上所采用的钢丝绳主要是普通型结构钢丝绳,绳6×19和绳6×37。

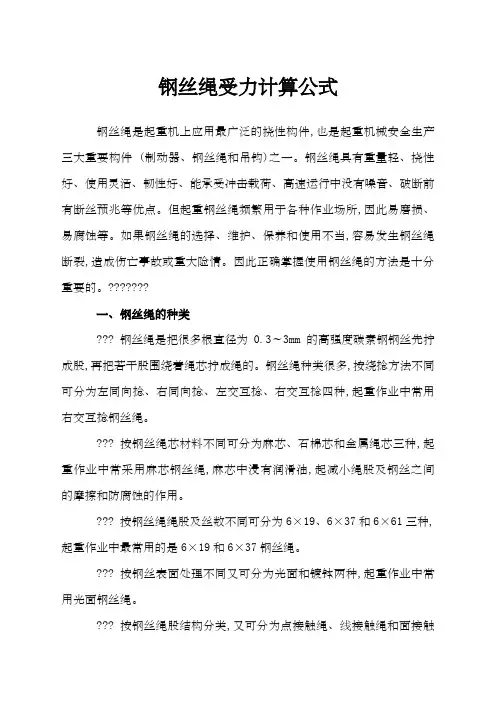

钢丝绳受力计算公式钢丝绳是起重机上应用最广泛的挠性构件,也是起重机械安全生产三大重要构件 (制动器、钢丝绳和吊钩)之一。

钢丝绳具有重量轻、挠性好、使用灵活、韧性好、能承受冲击载荷、高速运行中没有噪音、破断前有断丝预兆等优点。

但起重钢丝绳频繁用于各种作业场所,因此易磨损、易腐蚀等。

如果钢丝绳的选择、维护、保养和使用不当,容易发生钢丝绳断裂,造成伤亡事故或重大险情。

因此正确掌握使用钢丝绳的方法是十分重要的。

???????一、钢丝绳的种类??? 钢丝绳是把很多根直径为0.3～3mm的高强度碳素钢钢丝先拧成股,再把若干股围绕着绳芯拧成绳的。

钢丝绳种类很多,按绕捻方法不同可分为左同向捻、右同向捻、左交互捻、右交互捻四种,起重作业中常用右交互捻钢丝绳。

??? 按钢丝绳芯材料不同可分为麻芯、石棉芯和金属绳芯三种,起重作业中常采用麻芯钢丝绳,麻芯中浸有润滑油,起减小绳股及钢丝之间的摩擦和防腐蚀的作用。

??? 按钢丝绳绳股及丝数不同可分为6×19、6×37和6×61三种,起重作业中最常用的是6×19和6×37钢丝绳。

??? 按钢丝表面处理不同又可分为光面和镀钵两种,起重作业中常用光面钢丝绳。

??? 按钢丝绳股结构分类,又可分为点接触绳、线接触绳和面接触绳。

?? ?点接触绳的各层钢丝直径相同,但各层螺距不等,所以钢丝互相交叉形成点接触,在工作中接触应力很高,钢丝易磨损折断,但其制造工艺简单。

??? 线接触绳的股内钢丝粗细不同,将细钢丝置于粗钢丝的沟槽内,粗细钢丝间成线接触状态。

由于线接触钢丝绳接触应力较小,钢???绳寿命长,同时挠性增加。

由于线接触钢丝绳较为密实,所以相同直径的钢丝绳,线接触绳破断拉力大些。

绳股内钢丝直径相同的同向捻钢丝绳也属线接触绳。

??? 面接触绳的股内钢丝形状特殊,采用异形断面钢丝,钢丝间呈面状接触。

其优点是外表光滑,抗腐蚀和耐磨性好,能承受较大的横向力;但价格昂贵,故只能在特殊场合下使用。

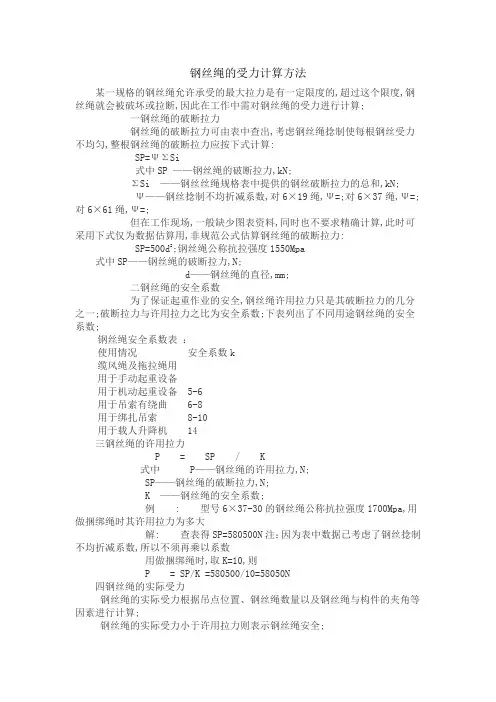

钢丝绳的受力计算方法某一规格的钢丝绳允许承受的最大拉力是有一定限度的,超过这个限度,钢丝绳就会被破坏或拉断,因此在工作中需对钢丝绳的受力进行计算;一钢丝绳的破断拉力钢丝绳的破断拉力可由表中查出,考虑钢丝绳捻制使每根钢丝受力不均匀,整根钢丝绳的破断拉力应按下式计算:SP=ΨΣSi式中SP ——钢丝绳的破断拉力,kN;ΣSi——钢丝丝绳规格表中提供的钢丝破断拉力的总和,kN;Ψ——钢丝捻制不均折减系数,对6×19绳,Ψ=;对6×37绳,Ψ=;对6×61绳,Ψ=;但在工作现场,一般缺少图表资料,同时也不要求精确计算,此时可采用下式仅为数据估算用,非规范公式估算钢丝绳的破断拉力:SP=500d2;钢丝绳公称抗拉强度1550Mpa式中SP——钢丝绳的破断拉力,N;d——钢丝绳的直径,mm;二钢丝绳的安全系数为了保证起重作业的安全,钢丝绳许用拉力只是其破断拉力的几分之一;破断拉力与许用拉力之比为安全系数;下表列出了不同用途钢丝绳的安全系数;钢丝绳安全系数表：使用情况安全系数k缆风绳及拖拉绳用用于手动起重设备用于机动起重设备 5-6用于吊索有绕曲 6-8用于绑扎吊索 8-10用于载人升降机 14三钢丝绳的许用拉力P = SP / K式中 P——钢丝绳的许用拉力,N;SP——钢丝绳的破断拉力,N;K ——钢丝绳的安全系数;例 : 型号6×37-30的钢丝绳公称抗拉强度1700Mpa,用做捆绑绳时其许用拉力为多大解: 查表得SP=580500N注：因为表中数据已考虑了钢丝捻制不均折减系数,所以不须再乘以系数用做捆绑绳时,取K=10,则P = SP/K =580500/10=58050N四钢丝绳的实际受力钢丝绳的实际受力根据吊点位置、钢丝绳数量以及钢丝绳与构件的夹角等因素进行计算;钢丝绳的实际受力小于许用拉力则表示钢丝绳安全;例：某工程钢桁架长,重约吨,吊索采用4点绑扎,吊索重量按吨考虑,吊索与桁架的夹角为a=35;,b=60;;为加强平面外刚度,用杉木杆通长加固,具体见下图;钢丝绳选用6X37,φ30mm,公称抗拉强度170kg/mm2,破断拉力≥580500N,安全系数取10;钢丝绳的实际拉力F1、F2、F3、F4,因为F1和F2是一根钢丝绳,所以F1=F2,而且因为桁架是对称吊装,所以F1=F2=F3=F4,列力的平衡方程F 1×sina+F2×sinb+F3×sinb+F4×sina=G+g 设F=F1=F2=F3=F42F×sina+2F×sinb=G+gG为桁架重量,g为吊具重量则F=G+g/2sina+2sinb=165000+1000/2×+2×=57638NP=SP/K=580500/10=58050NF<P,故钢丝绳安全;参考书籍:重型设备吊装手册冶金工业出版社;。

钢丝绳受力计算方法-CAL-FENGHAI.-(YICAI)-Company One1钢丝绳受力计算公式钢丝绳是起重机上应用最广泛的挠性构件,也是起重机械安全生产三大重要构件(制动器、钢丝绳和吊钩)之一。

钢丝绳具有重量轻、挠性好、使用灵活、韧性好、能承受冲击载荷、高速运行中没有噪音、破断前有断丝预兆等优点。

但起重钢丝绳频繁用于各种作业场所,因此易磨损、易腐蚀等。

如果钢丝绳的选择、维护、保养和使用不当,容易发生钢丝绳断裂,造成伤亡事故或重大险情。

因此正确掌握使用钢丝绳的方法是十分重要的。

一、钢丝绳的种类钢丝绳是把很多根直径为～3mm的高强度碳素钢钢丝先拧成股,再把若干股围绕着绳芯拧成绳的。

钢丝绳种类很多,按绕捻方法不同可分为左同向捻、右同向捻、左交互捻、右交互捻四种,起重作业中常用右交互捻钢丝绳。

按钢丝绳芯材料不同可分为麻芯、石棉芯和金属绳芯三种,起重作业中常采用麻芯钢丝绳,麻芯中浸有润滑油,起减小绳股及钢丝之间的摩擦和防腐蚀的作用。

按钢丝绳绳股及丝数不同可分为6×19、6×37和6×61三种,起重作业中最常用的是6×19和6×37钢丝绳。

按钢丝表面处理不同又可分为光面和镀钵两种,起重作业中常用光面钢丝绳。

按钢丝绳股结构分类,又可分为点接触绳、线接触绳和面接触绳。

点接触绳的各层钢丝直径相同,但各层螺距不等,所以钢丝互相交叉形成点接触,在工作中接触应力很高,钢丝易磨损折断,但其制造工艺简单。

线接触绳的股内钢丝粗细不同,将细钢丝置于粗钢丝的沟槽内,粗细钢丝间成线接触状态。

由于线接触钢丝绳接触应力较小,钢绳寿命长,同时挠性增加。

由于线接触钢丝绳较为密实,所以相同直径的钢丝绳,线接触绳破断拉力大些。

绳股内钢丝直径相同的同向捻钢丝绳也属线接触绳。

面接触绳的股内钢丝形状特殊,采用异形断面钢丝,钢丝间呈面状接触。

其优点是外表光滑,抗腐蚀和耐磨性好,能承受较大的横向力;但价格昂贵,故只能在特殊场合下使用。

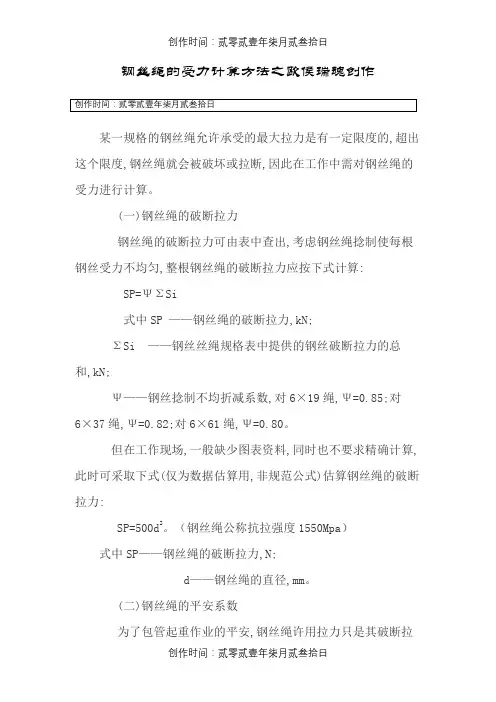

钢丝绳的受力计算方法之欧侯瑞魂创作某一规格的钢丝绳允许承受的最大拉力是有一定限度的,超出这个限度,钢丝绳就会被破坏或拉断,因此在工作中需对钢丝绳的受力进行计算。

(一)钢丝绳的破断拉力钢丝绳的破断拉力可由表中查出,考虑钢丝绳捻制使每根钢丝受力不均匀,整根钢丝绳的破断拉力应按下式计算:SP=ΨΣSi式中SP ——钢丝绳的破断拉力,kN;ΣSi——钢丝丝绳规格表中提供的钢丝破断拉力的总和,kN;Ψ——钢丝捻制不均折减系数,对6×19绳,Ψ=0.85;对6×37绳,Ψ=0.82;对6×61绳,Ψ=0.80。

但在工作现场,一般缺少图表资料,同时也不要求精确计算,此时可采取下式(仅为数据估算用,非规范公式)估算钢丝绳的破断拉力:SP=500d2。

（钢丝绳公称抗拉强度1550Mpa）式中SP——钢丝绳的破断拉力,N;d——钢丝绳的直径,mm。

(二)钢丝绳的平安系数为了包管起重作业的平安,钢丝绳许用拉力只是其破断拉力的几分之一。

破断拉力与许用拉力之比为平安系数。

下表列出了分歧用途钢丝绳的平安系数。

钢丝绳平安系数表：使用情况平安系数k缆风绳及拖拉绳用 3.5用于手动起重设备 4.5用于机动起重设备 5-6用于吊索有绕曲 6-8用于绑扎吊索8-10用于载人升降机 14(三)钢丝绳的许用拉力P = SP / K式中 P——钢丝绳的许用拉力,N;SP——钢丝绳的破断拉力,N;K ——钢丝绳的平安系数。

例 : 型号6×37-30的钢丝绳（公称抗拉强度1700Mpa）,用做捆绑绳时其许用拉力为多大？解: 查表得SP=580500(N)（注：因为表中数据已考虑了钢丝捻制不均折减系数）用做捆绑绳时,取K=10,则P = SP/K =580500/10=58050（N）（四）钢丝绳的实际受力钢丝绳的实际受力根据吊点位置、钢丝绳数量以及钢丝绳与构件的夹角等因素进行计算。

钢丝绳的实际受力小于许用拉力则暗示钢丝绳平安。

一、钢丝绳的参数一般起重作业可采用GB/T8918-1996《钢丝绳》中6×19和6×37钢丝绳,其规格参数见表 1和表2。

21.5 1.O 243.50 270.00 296.00 322.00 348.50 24.O 1.1 295.00 326.50 358.00 390.00 421.50 26.O 1.2 351.00 388.50 426.50 464.00 501.50 28.O 1.3 412.00 456.50 500.50 544.50 589.00 30.O 1.4 478.00 529.00 580.50 631.50 683.00 32.5 1.5 548.50 607.50 666.50 725.00 784.00 34.5 1.6 624.50 691.50 758.00 825.00 892.00 36.5 1.7 705.00 780.50 856.00 931.50 1005.00 39.O 1.8 790.00 875.00 959.50 1040.00 1125.00 43.O 2.O 975.50 1080.00 1185.00 1285.00 1390.00 47.5 2.2 1180.00 1305.00 1430.00 1560.00 —52.O 2.4 1405.00 1555.00 1705.00 1855.00 —56.O 2.6 1645.00 1825.00 2000.00 2175.00 —二、钢丝绳的标记目前在起重机上所采用的钢丝绳主要是普通型结构钢丝绳,绳6×19和绳6×37。

按照国家标准《圆股钢丝绳》(GB1102一74)的规定,钢丝绳的标记方法如下:如,钢丝绳6×37-15.0-170-I一甲一镀一右交GB1102-74这表示该圆股钢丝绳由6股捻制,股的结构形式为点接触,每股有37根钢丝,纤维绳芯, 钢丝绳直径15.Omm,由公称抗拉强度1700MPa的I号甲组镀钵钢丝制成,钢丝绳的捻向为右交互捻。

钢丝绳受力计算公式钢丝绳是起重机上应用最广泛的挠性构件,也是起重机械安全生产三大重要构件(制动器、钢丝绳和吊钩)之一。

钢丝绳具有重量轻、挠性好、使用灵活、韧性好、能承受冲击载荷、高速运行中没有噪音、破断前有断丝预兆等优点。

但起重钢丝绳频繁用于各种作业场所,因此易磨损、易腐蚀等。

如果钢丝绳的选择、维护、保养和使用不当,容易发生钢丝绳断裂,造成伤亡事故或重大险情。

因此正确掌握使用钢丝绳的方法是十分重要的。

一、钢丝绳的种类钢丝绳是把很多根直径为～3mm的高强度碳素钢钢丝先拧成股,再把若干股围绕着绳芯拧成绳的。

钢丝绳种类很多,按绕捻方法不同可分为左同向捻、右同向捻、左交互捻、右交互捻四种,起重作业中常用右交互捻钢丝绳。

按钢丝绳芯材料不同可分为麻芯、石棉芯和金属绳芯三种,起重作业中常采用麻芯钢丝绳,麻芯中浸有润滑油,起减小绳股及钢丝之间的摩擦和防腐蚀的作用。

按钢丝绳绳股及丝数不同可分为6×19、6×37和6×61三种,起重作业中最常用的是6×19和6×37钢丝绳。

按钢丝表面处理不同又可分为光面和镀钵两种,起重作业中常用光面钢丝绳。

按钢丝绳股结构分类,又可分为点接触绳、线接触绳和面接触绳。

点接触绳的各层钢丝直径相同,但各层螺距不等,所以钢丝互相交叉形成点接触,在工作中接触应力很高,钢丝易磨损折断,但其制造工艺简单。

线接触绳的股内钢丝粗细不同,将细钢丝置于粗钢丝的沟槽内,粗细钢丝间成线接触状态。

由于线接触钢丝绳接触应力较小,钢绳寿命长,同时挠性增加。

由于线接触钢丝绳较为密实,所以相同直径的钢丝绳,线接触绳破断拉力大些。

绳股内钢丝直径相同的同向捻钢丝绳也属线接触绳。

面接触绳的股内钢丝形状特殊,采用异形断面钢丝,钢丝间呈面状接触。

其优点是外表光滑,抗腐蚀和耐磨性好,能承受较大的横向力;但价格昂贵,故只能在特殊场合下使用。

二、钢丝绳的规格参数一般起重作业可采用GB/T8918-1996《钢丝绳》中6×19和6×37钢丝绳,其规格参数见表 1和表2。

钢丝绳受力计算公式钢丝绳是起重机上应用最广泛的挠性构件,也是起重机械安全生产三大重要构件制动器、钢丝绳和吊钩之一;钢丝绳具有重量轻、挠性好、使用灵活、韧性好、能承受冲击载荷、高速运行中没有噪音、破断前有断丝预兆等优点;但起重钢丝绳频繁用于各种作业场所,因此易磨损、易腐蚀等;如果钢丝绳的选择、维护、保养和使用不当,容易发生钢丝绳断裂,造成伤亡事故或重大险情;因此正确掌握使用钢丝绳的方法是十分重要的;一、钢丝绳的种类钢丝绳是把很多根直径为～3mm的高强度碳素钢钢丝先拧成股,再把若干股围绕着绳芯拧成绳的;钢丝绳种类很多,按绕捻方法不同可分为左同向捻、右同向捻、左交互捻、右交互捻四种,起重作业中常用右交互捻钢丝绳;按钢丝绳芯材料不同可分为麻芯、石棉芯和金属绳芯三种,起重作业中常采用麻芯钢丝绳,麻芯中浸有润滑油,起减小绳股及钢丝之间的摩擦和防腐蚀的作用;按钢丝绳绳股及丝数不同可分为6×19、6×37和6×61三种,起重作业中最常用的是6×19和6×37钢丝绳;按钢丝表面处理不同又可分为光面和镀钵两种,起重作业中常用光面钢丝绳;按钢丝绳股结构分类,又可分为点接触绳、线接触绳和面接触绳;点接触绳的各层钢丝直径相同,但各层螺距不等,所以钢丝互相交叉形成点接触,在工作中接触应力很高,钢丝易磨损折断,但其制造工艺简单;线接触绳的股内钢丝粗细不同,将细钢丝置于粗钢丝的沟槽内,粗细钢丝间成线接触状态;由于线接触钢丝绳接触应力较小,钢绳寿命长,同时挠性增加;由于线接触钢丝绳较为密实,所以相同直径的钢丝绳,线接触绳破断拉力大些;绳股内钢丝直径相同的同向捻钢丝绳也属线接触绳;面接触绳的股内钢丝形状特殊,采用异形断面钢丝,钢丝间呈面状接触;其优点是外表光滑,抗腐蚀和耐磨性好,能承受较大的横向力;但价格昂贵,故只能在特殊场合下使用;二、钢丝绳的规格参数一般起重作业可采用GB/T8918-1996钢丝绳中6×19和6×37钢丝绳,其规格参数见表 1和表2;表1 钢丝绳的破断拉力表 2 钢丝绳的破断拉力三、钢丝绳的标记目前在起重机上所采用的钢丝绳主要是普通型结构钢丝绳,绳6×19和绳6×37;按照国家标准圆股钢丝绳GB1102一74的规定,钢丝绳的标记方法如下:如,钢丝绳6×一甲一镀一右交GB1102-74这表示该圆股钢丝绳由6股捻制,股的结构形式为点接触,每股有37根钢丝,纤维绳芯, 钢丝绳直径,由公称抗拉强度1700MPa的I号甲组镀钵钢丝制成,钢丝绳的捻向为右交互捻;四、钢丝绳的选用钢丝绳在同直径时公称抗拉强度越低,每股绳内钢丝越多,钢丝直径越细,则绳的挠性越好,但钢丝绳易磨损;反之,每股绳内钢丝直径越粗,则钢丝绳挠性越差,钢丝绳耐磨损;因此,不同型号的钢丝绳,它的使用范围也不同;根据起重吊装作业的实际需要,一般情况下,钢丝绳的选用可考虑以下原则:16×19钢丝绳用做缆风绳、拉索及制作起重索具,一般用于受弯曲载荷较小或遭受磨损的地方;26×37钢丝绳用于起重作业中捆扎各种物件、设备及穿绕滑车组和制作起重用索具;适用于绳索受弯曲时;36×61钢丝绳用于绑扎各类物件;绳刚性较小,易于弯曲,用于受不大的地方;同向捻的钢丝绳,表面较平整、柔软,具有良好的抗弯曲疲劳性能,比较耐用;其缺点是绳头断开处绳股易松散,悬吊重物时容易出现旋转,易卷曲扭结,因此在吊装中不宜单独采用;起重吊装作业常用存交互捻钢丝绳;五、钢丝绳的受力计算某一规格的钢丝绳允许承受的最大拉力是有一定限度的,超过这个限度,钢丝绳就会被破坏或拉断,因此在工作中需对钢丝绳的受力进行计算;一钢丝绳的破断控力钢丝绳的破断拉力可由表1、2中查出,考虑钢丝绳捻制使每根钢丝受力不均匀,整根钢丝绳的破断拉力应按下式计算:S P =ΨΣS i式中S P ——钢丝绳的破断拉力,kN;ΣS i ——钢丝丝绳规格表中提供的钢丝破断拉力的总和, kN;Ψ——钢丝捻制不均折减系数,对6×19绳,Ψ=;对6×37绳,Ψ=;对6×61 绳, Ψ=;但在工作现场,一般缺少图表资料,同时也不要求精确计算,此时可采用下式仅为数据估算用,非规范公式估算钢丝绳的破断拉力:S P =500d2式中S P ——钢丝绳的破断拉力,N;d——钢丝绳的直径 ,mm;二钢丝绳的安全系数为了保证起重作业的安全,钢丝绳许用拉力只是其破断拉力的几分之一;破断拉力与许用拉力之比为安全系数;下表列出了不同用途钢丝绳的安全系数;表为钢丝绳的安全系数三钢丝绳的许用扭力P = S P / K式中 P——钢丝绳的许用拉力,N;S P——钢丝绳的破断拉力,N;K ——钢丝绳的安全系数;例 : 型号6×37-26的钢丝绳,用做捆绑绳时其许用拉力为多大解: S P =500d2=500×262=338000N用做捆绑绳时,取K=10,则P = S P / K =338000 / 10=33800N六、钢丝绳报废标准钢丝绳使用到一定的损坏程度时,必须按规定报废,其报废标准如下:①每一节距也称捻距,指钢丝绳中的任何一股缠绕一周的轴向长度内钢丝断裂的数目超过表规定的数目时应报废;钢丝绳断丝数量不多,但断丝增加很快时也应报废;②钢丝绳的钢丝磨损或腐蚀达到或超过原来钢丝直径的40%以上时,即应报废;在40%以内者应按表降级使用;当整根钢丝绳的外表面受腐蚀而形成的麻面达到肉眼很容易看出的程度时,应予报废;表为折减系数③钢丝绳受过火烧或局部电弧作用应报废;④钢丝绳压扁变形、有绳股或钢丝挤出、笼形畸变、绳径局部增大、扭结、弯折时应报废;⑤钢丝绳绳芯损坏而造成绳径显著减少达7%时应报废;⑥吊运炽热金属或危险品的钢丝绳,报废断丝数取通用起重机钢丝绳断丝数的一半,其中包括钢丝绳表面磨损或腐蚀的折减;七、钢丝绳使用、维护与保养①钢丝绳要正确开卷;钢丝绳开卷时,要避免钢丝绳扭结,强度降低以致损坏;钢丝绳切断时要扎紧防止松散;②钢丝绳不得超负荷使用,不能在冲击载荷下工作,工作时速度应平稳;③在捆绑或吊运物件时,钢丝绳应避免和物体的尖角棱边直接接触,应在接触处垫以木块、麻布或其他衬垫物;④严禁钢丝绳与电线接触,以免被打坏或发生触电;靠近高温物体时,要采取隔热措施;⑤钢丝绳在使用中应避免扭结,一旦扭结,应立即抖直;使用中应尽量减少弯折次数,并尽量避免反向弯折;⑥钢丝绳与卷筒或滑车配用时,卷筒或滑轮的直径至少比钢丝绳直径大16倍;不能穿过已经破损的滑轮,以免磨损钢丝绳或使绳脱出滑轮,造成事故;⑦钢丝绳穿过滑轮时,滑轮槽的直径应比钢丝绳的直径大1～;如滑轮槽的直径过大,则绳易被压扁;过小,则绳易磨损;⑧钢丝绳应防止磨损、腐蚀或其他物理条件、化学条件造成的性能降低;吊运熔化及灼热金属的钢丝绳,要有防止高温损坏的措施;⑨使用前要根据使用情况选择合适直径的钢丝绳;在使用过程中,要经常检查其负荷能力及破损情况;使用后及时保养,正确存放;八、钢丝绳的安全检查钢丝绳的检查可分为日常检验、定期检验和特殊检验,日常检验就是自检;定期检验根据装置形式、使用率、环境以及上次检验的结果,可确定采用月检还是年检;钢丝绳的检查内容及要求见下表;具体检验方法如下:1断丝在一个捻距统计断丝数,包括外部和内部的断丝;即使在同一根钢丝上有2处断丝,统计时也应按2根断丝数统计;钢丝断裂部分超过本身半径者,应以断丝处理;①检验时应注 ' 意断丝的位置如距末端多远和断丝的集中程度 , 以决定处理方法;②注意断丝的部位和形态,即断丝发生在绳股的凸出部位,还是凹谷部位;根据断丝的形态,可以判断出断丝的原因;钢丝绳检验部位2磨损磨损检验主要是磨损状态和直径的测量;磨损的状态有两种:一种是同心磨损,另一种是偏心磨损;偏心磨损的钢丝绳多数发生在绳索移动量不大、吊具较重、拉力变化较大的场合;例如,电磁吸盘起重机的起升绳易发生这种磨损;偏心磨损和同心磨损同样使钢丝绳强度降低;3腐蚀腐蚀有外部腐蚀和内部腐蚀两种;内部腐外部腐蚀的检验:目视钢丝绳生锈、点蚀,钢丝松弛状态;蚀不易检验;内部腐蚀不易检验;如果是直径较细的钢丝绳≤20mm,可以用手把钢丝绳弄弯进行检验;如果直径较大,可用钢丝绳插接纤子进行内部检验,检验后要把钢丝绳恢复原状,注意不要损伤绳芯,并加涂润滑油脂;4变形对钢丝绳的打结、波浪、扁平等进行目检;钢丝绳不应打结,也不应有较大的波浪变形;5电弧及火烤的影响目视钢丝绳,不应有回火包,也不应有焊伤;有焊伤应按断丝处理;6钢丝绳的润滑检验钢丝绳应处于良好的润滑状态;根据试验,润滑良好的钢丝绳在一个捻距内断丝达总丝数的10%,用疲劳试验和反复弯曲可达48500次,而没有润滑的相同规格的钢丝绳仅为22500次,可见润滑的重要性;。
