BVM-100操作使用说明书北京万博振通检测技术有限公司电子邮件:,sendig2003@传真: 010 – 82895319。

电话: 010 –82895638,82895639地址: 北京市海淀区上地开发区信息路一号创业园1号楼1201室邮编：100085 网址：版本：E 2010年2月2目录1 概述 (3)1.1简要说明 (3)1.2介绍 (4)1.2.1构成 (5)1.2.2 产品特点 (5)1.2.3 (6)1.2.4使用环境条件 (6)1.2.5 工作条件 (6)1.2.6 安全 (6)2 技术规格 (6)3 外形、尺寸 (7)4 使用操作 (7)4.1 振动测试与数据采集分析部分的操作 (8)4.2使用数据采集部分的功能 (10)4.2.1设置 (11)4.2.2测振功能: (17)4.2.3示波功能的操作： (19)4.2.4采集功能： (22)4.2.5分析功能的操作： (25)4.3动平衡功能的操作 (30)4.4双通道轨迹（李萨育图）分析与操作 (49)4.5起停车分析功能与操作 (50)4.6噪声测试的操作 (53)4.7三相感应电机的电气故障诊断： (55)4.8激励响应测试 (57)5故障分析与排除 (58)6保养维修 (58)6.1 充电 (58)6.2保修 (59)6.3 校准 (59)7 运输、贮存 (59)7.1 运输 (59)7.2 贮存 (59)附录1：关于各类有代表性的刚性转子平衡品质等级 (60)附录2：BVM-100功能分类表 (61)31 概述充电插座A 通道电荷输入b B 通道电荷输入A 通道电压输入B 通道电压输入转速信号输入USB 通讯端7个仪器操作键电源开关键手带1.1简要说明A 通道电荷输入端：当用A 通道采集数据时,将两个压电传感器中的任何一个,用所给的专用传感器导线连接到A 通道电荷输入端.B 通道电荷输入端：当用B 通道采集数据时将,两个压电传感器中的另外一个,用所给的专用传感器导线连接到B 通道电荷输入端.A 通道电压输入端：当用A 通道采集电压数据时,将两个电压输出传感器中的任何一个,用所给的专用电压传感器导线将信号连接到A 通道电压输入端.B 通道电压输入端：当用B 通道采集电压数据时,将两个电压输出传感器中的任何一个,用所给的专用电压传感器导线将信号连接到B 通道电压输入端.转速信号输入口: 是要将光电传感器及连接线,接到转速信号输入口,用于测量转速信号和键相位信号..USB 通讯接口:是用于采集器和PC 电脑通讯的接口.将USB 通讯线连接电脑和数采器,4 打开数采器电源,通讯即可工作（需要驱动程序）.充电插座:当数采器电池电压底,并数采器屏幕显示不正常时,用仪表充电电源插到220AC 电源上,并于数采器连接好即可充电.注意:数采器后面的镙孔里,有一个小按钮,那是仪表复位钮,当有非正常操作,仪表工作不正常时,按一下表复位钮,仪器即可正常工作.仪表手带:现场测试时将手带套在左手上即可.便于现场携带方便.1.2介绍BVM-100双通道数据采集器/机器分析仪(以下简称BVM-100)是一种多功能仪器，它采用了先进的微电子技术、信号分析技术和故障诊断技术,集设备的状态监测和故障诊断功能于一身，融单双通道仪器为一体。

B VM-100-2D双通道现场动平衡仪/振动数据采集器概述BVM-100-2D双通道现场动平衡仪/振动数据采集器适用于不同种类刚性转子如：风机、电机、水泵、砂轮等旋转机械的现场平衡。

配专业分析软件ECM-1.24，进行更精确的振动数据分析。

分析机械设备是否存在动平衡不良故障、分析故障的严重程度。

根据转子质量、转速、试重半径、平衡等级要求，利用系统提供的试重法或影响系数法进行动平衡校正，系统将自动解算出加（减）配重的质量大小和角度。

现场FFT谱分析，振动诊断功能强。

1、主要特点：大屏幕彩色液晶，汉字显示，操作方便全新设计，测试分析快速，图线清晰真正双通道同步采集双通道振值、波形及参数动态显示USB标准串口通信接口，方便与计算机的通信在windows平台下运行的管理软件（可另配分析故障的专家系统）2、性能描述：超大存储空间，可存贮/回放1024点双通道数据，记录200组超强故障信号捕捉能力，最高采集速率1MHz16位AD采样高精度，动态范围达到144dB现场快速频谱400线分析，分析诊断功能强转速测量、噪声测量、相位测量、相位诊断传递函数、静态激励测试部件固有频率多种振动波形和频谱图形显示方式，游标读数，自动谱峰列表存储多组振值数据和可变点数振动波形多种触发方式，测试更灵活单、双面动平衡，自动优化计算结果3、主要技术指标：采样频率：每通道最高1MHz（双通道同步）动态范围： 96+48dB （16位A/D，250倍放大）分析频率：无级设置，最大400kHz振动测量带宽： 5Hz-40kHz程控增益： 0.25～250倍转速测量范围： 0.01-400,000 转/分自动量程选择振动测量和频谱分析的最大量程/最高分辨率：加速度峰值 250 m/s20.001 m/s2速度有效值 200 mm/s 0.01 mm/s位移峰峰值 5000 μm 0.01 μm高频加速度 25 m/s2 0.001 m/s2电压有效值 10 V 0.01 mV 振动测量精度： 5 %多种传感器：速度、电涡流、压电加速度等10阶线性相位抗混滤波包络解调： 15kHz以上高频加速度经检波和低通滤波处理 可充锂电池供电，连续工作8小时以上体积小（210*130*50mm），重量轻（1200g)。

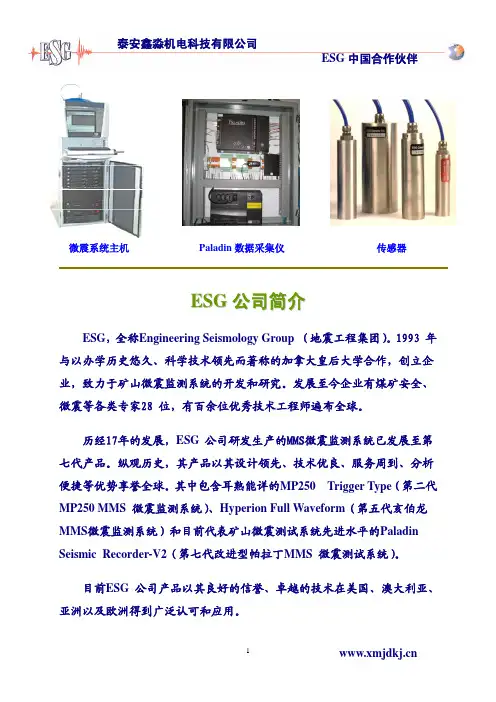

ESG中国合作伙伴微震系统主机Paladin数据采集仪传感器E S G公司简介ESG，全称Engineering Seismology Group （地震工程集团）。
