智能变电站调试技术实操部分江苏省电力公司电力科学研究院变电站智能设备检测技术实验室2013年8月目录一、培训目的 (1二、培训系统介绍 (1三、500千伏线路保护 (53.1培训目的 (53.2培训大纲 (53.3线路保护单体调试 (83.4开关保护单体调试 (143.5合并单元单体调试 (143.6智能终端单体调试 (153.7线路保护通道联调 (163.8整组测试 (173.9异常情况处理 (19四、500千伏变压器保护 (204.1培训目的 (204.2培训大纲 (204.3变压器保护单体调试 (21 4.4非电量保护单体 (234.5整组测试 (234.6异常情况处理 (24五、220kV线路保护 (255.1培训目的 (255.2培训大纲 (255.3线路保护单体调试 (27 5.4合并单元单体调试 (30 5.5智能终端单体调试 (30 5.6整组测试 (325.7异常情况处理 (33六、220千伏母线保护 (346.1培训目的 (346.2培训大纲 (346.3母线保护单体调试 (36 6.4整组测试 (376.5异常情况处理 (38智能变电站调试技术实操培训一、培训目的本次培训主要针对智能变电站二次系统的特点,介绍线路、主变、母线等二次设备的典型特点及配置情况;介绍各主流数字式继电保护测试仪的特点及使用方法;并结合实际操作,开展保护装置、合并单元、智能终端的单体测试及整组测试;同时介绍测试过程中遇到的异常问题处理思路和处理方法。
本次培训旨在学员通过实际装置和实际动手操作能够对智能变电站二次系统的配置及具体的二次设备操作有感性认识,能够了解智能变电站调试与常规变电站的区别,并初步掌握智能变电站的基本调试方法。
二、培训系统介绍实际操作培训在国家电网公司实验室——“变电站智能设备检测技术实验室”开展,按照实际工程配置500kV智能变电站典型间隔,一次系统接线如图1所示:500kV 部分配置一回线路、一台主变构成一串完整的线变串;220kV部分双母接线,除主变分支和母联分支外,另配置两条线路;主变35kV侧暂未配置电容、电抗。
一、系统架构：一次设备断路器互感器说明：1)网络结构采用3层（站控层、间隔层、过程层）2网（GOOSE网、MMS网）结构，比常规自动化站增加过程层和过程层网络，过程层网络采用光纤以太网；2)站控层通过MMS方式通讯；过程层通过SV方式采样，目前主流为9-2；过程层通过GOOSE方式采集开关量并且跳闸；3)保护装置SV采样和GOOSE跳闸采用点对点的通讯方式，SV和GOOSE分开；测控装置通过组网方式，SV和GOOSE共网；4)低压保护：GOOSE和MMS共网运行，兼测保一体、智能终端、MU功能；5)其他设备：电度表采用点对点采样，故障录波器和记录分析仪采用组网方式获取数据。
上图就是一个数字化变电站的基本结构，从上而下，图示的互感器与断路器是常见的一次设备，大家参照下表就可以看出两者区别。
常规站大家都了解，就是采用电缆接线后，采集模拟量上送到各装置。
不过有些数字化改造站的一次设备依然使用传统互感器、开关；间隔层与站控层与数字化站没有区别。
不同之处就是在MU合并装置上增加了交流模拟插件，用来采集常规一次设备的电压、电流等模拟量。
网络结构解析站控层：设备包括主站设备，如监控主机、监控备机、工程师站、远动机、故障录波、网络分析仪、信息子站等。
间隔层：设备包括保护、测控、电度表、直流、UPS、电度采集器等。
过程层：设备包括合并单元、智能终端、光/电CT、PT、智能机构等。
MMS网：保护、测控等设备与监控通讯的网络，走61850协议。
设备包括保护、测控、监控、故障录波等。
GOOSE网：合并单元、智能终端通过光纤上GOOSE交换机，同时保护、测控也上了GOOSE网，进行信息交换。
GOOSE网相当于取代了原来常规站测控、保护的电缆接线工作。
连接设备包括MU、智能终端、测控、保护、网络分析仪、故障录波器等。
注意：10KV目前没有走单独的GOOSE网，走的是GOOSE/MMS合一的网络，即是在一个交换机中，既有GOOSE报文又有MMS报文，而不像高压部分GOOSE和MMS是单独分开的。
智能变电站培训一、智能变电站smart substation采用先进、可靠、集成、低碳、环保的智能设备，以全站信息数字化、通信平台网络化、信息共享标准化为基本要求，自动完成信息采集、测量、控制、保护、计量和监测等基本功能，并可根据需要支持电网实时自动控制、智能调节、在线分析决策、协同互动等高级功能的变电站。
1.一体化监控系统构架1.1系统结构智能变电站一体化监控系统由站控层、间隔层、过程层设备，以及网络和安全防护设备组成，各层设备主要包括：a)站控层：监控主机、数据通讯网关机、数据服务器、综合应用服务器、操作员站、工程师站等b)间隔层：保护装置、测控装置、故障录波、网络分析仪等；c)过程层：合并单元、智能终端、智能组件等1.2网络结构变电站网络在逻辑上由站控层网络、间隔层网络、过程层网络组成：a)站控层网络：间隔层设备和站控层设备之间的网络，实现站控层内部以及站控层与间隔层之间数据的传输；b)间隔层网络：用于间隔层设备之间的通讯，与站控层网络相连；c)过程层网络：间隔层设备和过程层设备之间的网络，实现间隔层设备与过程层设备之间的数据传输；全站通信网络应采用高速工业以太网组成，传输带宽应大于或等于100Mbps，部分中心交换机之间的级联宜采用1000Mbps数据端口。
1.2.1站控层网络采用星型网络结构，采用100Mbps或更高速工业以太网；1.2.2间隔层网络采用星型网络结构，采用100Mbps或更高速工业以太网；1.2.3过程层网络过程层网络包括GOOSE网和SV网GOOSE网：实现遥信、直流遥测、遥控命令的传输；SV网：实现采样值传输，属于过程层网络；注：站控层主要使用IEC61850 标准体系中的MMS 通讯服务规范，过程层主要使用IEC61850 标准体系中的GOOSE 及SMV 通讯服务规范。
1.3二次系统安全防护智能变电站一体化监控系统安全分区及防护：a)安全I区的设备包括一体化监控系统主机、I区数据通信网关机、数据服务器、操作员站、工程师工作站、保护装置、测控装置、PMU等。

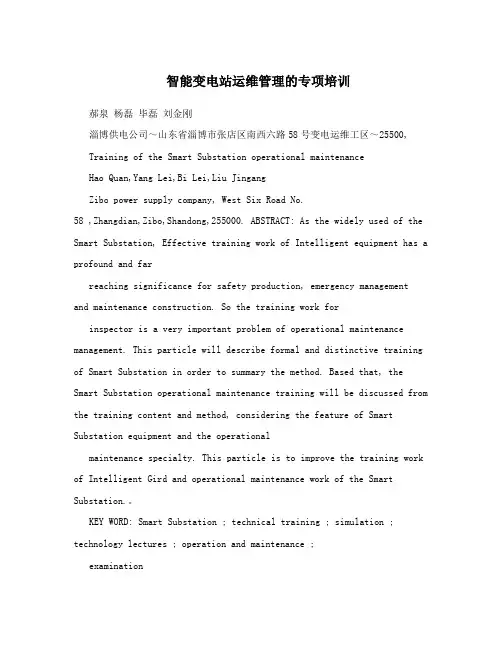

智能变电站运维管理的专项培训郝泉杨磊毕磊刘金刚淄博供电公司～山东省淄博市张店区南西六路58号变电运维工区～25500, Training of the Smart Substation operational maintenanceHao Quan,Yang Lei,Bi Lei,Liu JingangZibo power supply company, West Six Road No.58 ,Zhangdian,Zibo,Shandong,255000. ABSTRACT: As the widely used of the Smart Substation, Effective training work of Intelligent equipment has a profound and farreaching significance for safety production, emergency management and maintenance construction. So the training work forinspector is a very important problem of operational maintenance management. This particle will describe formal and distinctive training of Smart Substation in order to summary the method. Based that, the Smart Substation operational maintenance training will be discussed from the training content and method, considering the feature of Smart Substation equipment and the operationalmaintenance specialty. This particle is to improve the training work of Intelligent Gird and operational maintenance work of the Smart Substation.。
智能变电站自动化实训指导书智能变电站自动化实训指导书一、实训目的智能变电站自动化实训旨在让学生了解智能变电站的基本原理和工作流程，掌握智能变电站的操作方法和故障排除技能，培养学生对智能变电站自动化设备的维护和管理能力。
二、实训内容1. 智能变电站的基本原理介绍- 智能变电站的定义和作用- 智能变电站的主要功能模块2. 智能变电站的工作流程- 数据采集与处理- 遥控与遥调- 报警与监控- 故障处理与维护3. 智能变电站的操作方法- 智能变电站的开启和关闭- 实时监控各设备的运行状态- 远程控制设备的操作- 数据分析与报表生成4. 智能变电站的故障排除技能- 分析故障原因- 寻找故障点- 进行设备维修与更换- 故障记录与报告编写三、实训流程1. 理论学习- 通过教材和讲解，学习智能变电站的基本原理和工作流程2. 设备操作学习- 学习智能变电站的操作方法，包括开启、关闭和监控设备运行状态等3. 实操练习- 进行实际的操作练习，模拟智能变电站的工作环境和操作流程4. 故障排除演练- 模拟各种故障情况，进行故障排除演练，培养学生的故障处理能力四、实训要求1. 学生对智能变电站的工作原理和设备操作方法有一定的了解2. 学生具备一定的电气知识和操作技能3. 学生能够独立进行设备的维护和故障排除工作4. 学生具备良好的动手能力和团队合作能力五、实训评估方式1. 实操操作评估- 观察学生在实操环节的表现，评估其操作的准确性和流程的规范性2. 故障排除演练评估- 观察学生在故障排除演练中的表现，评估其故障诊断的能力和解决问题的能力3. 综合评估- 综合考虑学生在实训过程中的表现，包括理论学习、设备操作和故障排除等方面，进行评估六、实训设备和工具1. 智能变电站模拟器2. 工具箱3. 工作手册4. 故障排除手册七、实训安全注意事项1. 在操作设备时，学生应佩戴防护眼镜和工作手套，确保人身安全2. 在维护设备时，确认停电和断电状态下进行操作，避免电击和火灾等危险3. 使用工具时，应注意正确使用方法，避免误伤自己和他人4. 在发现设备故障时，应及时报告并停止操作，避免进一步的损坏和安全事故。
智慧变电站解决方案
《智慧变电站解决方案》
随着科技的不断进步，智慧变电站解决方案已经成为变电领域的热门话题。
智慧变电站是以先进的物联网技术、大数据分析、人工智能等技术为基础，通过实时监测、远程控制、智能诊断等手段，实现变电设备的智能化管理和运行。
智慧变电站解决方案可以帮助电力公司实现变电站的智能化升级，提高运行效率和安全性，降低运营成本，并实现对设备状态的精准监测和预警。
通过智慧变电站解决方案，电力公司可以实现远程监控、智能诊断、预测维护等功能，大大提升了变电站的运营效率和安全性。
智慧变电站解决方案还可以帮助电力公司实现能源的高效利用和节能减排。
通过大数据分析和智能控制，可以实现对变电站能源消耗的精准监测和优化管理，从而降低能源消耗和减少排放，实现更加环保和可持续的能源利用。
总之，智慧变电站解决方案是变电领域的一大创新，它可以帮助电力公司实现设备的智能化管理和运行，提升运行效率和安全性，实现能源的高效利用和节能减排。
相信随着科技的不断发展，智慧变电站解决方案将会在电力行业发挥越来越重要的作用。
配电柜使用培训计划方案一、培训目的配电柜是工业生产中常用的设备之一，其正确使用和维护对生产和安全至关重要。
因此，为了让员工掌握配电柜的正确使用方法和维护常识，提高生产效率和安全意识，制定了该培训计划方案。
二、培训对象所有负责配电柜操作和维护的员工。
三、培训内容1. 配电柜的基本结构和原理2. 配电柜的安全使用方法3. 配电柜的日常维护和保养4. 配电柜的故障处理方法5. 配电柜的紧急应急措施四、培训时间和地点时间：每周二下午14:00-16:00地点：公司培训室五、培训方式1. 理论讲解：讲师进行理论讲解，介绍配电柜的基本结构、原理和安全使用方法。
2. 实际操作：由讲师带领学员进行实际操作，操作各种类型的配电柜，练习日常维护和保养。
3. 案例分析：通过案例分析，学习配电柜的故障处理方法和紧急应急措施。
4. 考试检测：培训结束后进行考试，检测学员的学习效果和能力水平。
六、培训内容详细安排第一次培训：主题：配电柜的基本结构和原理内容：讲解配电柜的基本结构，各部件的功能和作用，以及配电柜的工作原理。
训练：学员进行实际操作，查看各部件的位置和功能，以及学习如何正确操作和使用配电柜。
第二次培训：主题：配电柜的安全使用方法内容：讲解配电柜的安全操作规程，如何正确使用开关、控制按钮和电源插座，以及防止电路短路和过载的方法。
训练：学员进行实际操作，学习如何正确使用配电柜，避免操作失误和安全事故。
第三次培训：主题：配电柜的日常维护和保养内容：讲解配电柜的日常检查和保养方法，包括器件清洁、接线端子的紧固、设备运行状态的观测等。
训练：学员进行实际操作，学习如何进行配电柜的日常维护和保养，延长设备寿命和提高生产效率。
第四次培训：主题：配电柜的故障处理方法内容：讲解配电柜常见故障的原因和处理方法，如断路、短路、漏电等问题的处理。
训练：学员进行实际操作，学习如何正确应对配电柜的各种故障，保证设备的正常运行。
第五次培训：主题：配电柜的紧急应急措施内容：讲解配电柜发生紧急情况时的处理方法，如火灾、电击、设备损坏等情况的应对策略。
配电柜培训计划一、培训目标1. 提高配电柜操作人员的维护、保养和维修能力，确保企业配电柜设备的安全运行。
2. 培养配电柜操作人员的安全意识和责任意识，严格遵守相关操作规程，预防事故的发生。
3. 提升配电柜操作人员的技术水平，提高工作效率，降低生产成本。
二、培训内容1. 配电柜的构成及工作原理2. 配电柜的使用方法和操作规程3. 配电柜的维护、保养和故障排除4. 配电柜的安全操作及事故处理三、培训方式1. 理论培训：讲解配电柜的构成、工作原理、使用方法、操作规程和安全事项。
2. 实际操作培训：在配电柜实际操作场景下，进行实地操作训练，提高操作人员的实际操作技能。
3. 视频教学：利用配电柜操作的视频教学资料，辅助培训。
四、培训计划1. 第一阶段：理论培训（2天）1.1 配电柜的构成及工作原理1.2 配电柜的使用方法和操作规程1.3 配电柜的维护、保养和故障排除1.4 配电柜的安全操作及事故处理2. 第二阶段：实际操作培训（3天）2.1 实际操作场景练习2.2 操作流程演练2.3 故障排除实操3. 第三阶段：实操训练（2天）3.1 配电柜故障排除实操3.2 配电柜维护、保养实操4. 第四阶段：综合检测及考核（1天）4.1 综合检测训练成果4.2 考核测试五、培训评估1. 考核方式：理论考试、现场实际操作考核2. 评估标准：根据培训内容制定具体评估标准，考核合格者颁发合格证书，不合格者要求补充培训。
六、培训后续1. 分阶段跟踪培训：定期开展配电柜操作培训，不断提升操作人员的操作技能。
2. 知识更新培训：定期邀请专业技术人员对配电柜相关知识进行更新培训。
七、培训资源1. 培训教材：配电柜操作手册、使用规程、维护保养手册等。
2. 培训设备：配电柜实际操作设备、视频教学资料。
3. 培训讲师：具有丰富实际操作经验的专业技术人员担任培训讲师。
八、总结配电柜是企业重要的电力设备，操作人员的技能水平直接影响到设备的安全运行。
