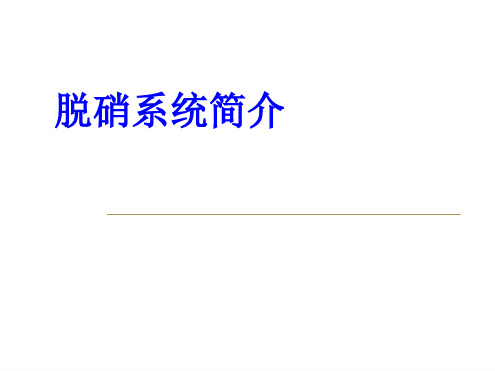

脱硝系统简介解析
- 格式:ppt
- 大小:2.01 MB
- 文档页数:33
脱硝分析报告1. 引言脱硝是指通过化学或物理方法去除燃烧过程中产生的氮氧化物(NOx)的过程。
由于氮氧化物是造成空气污染和温室效应的主要原因之一,脱硝技术成为工业和电力行业中关注的重点。
本报告旨在对某工业燃烧设备进行脱硝效果分析,以评估该脱硝系统的性能和效果。
2. 数据收集在分析脱硝系统性能之前,我们首先收集了以下数据:•燃烧设备的类型和规模•脱硝系统的构成和工作原理•氮氧化物(NOx)的排放浓度数据•脱硝前后的燃烧过程参数(如温度、压力等)•脱硝系统的运行参数(如注入剂量、催化剂反应温度等)3. 数据分析基于收集的数据,我们进行了以下分析:3.1 氮氧化物(NOx)排放浓度分析根据收集的氮氧化物排放浓度数据,我们对脱硝前后的差异进行了比较。
结果显示,在脱硝系统的运行过程中,氮氧化物的排放浓度明显下降,从而达到了脱硝的目的。
具体数值分析如下:脱硝前排放浓度(ppm) 脱硝后排放浓度(ppm) 差异(ppm)100 20 80150 30 120200 40 1603.2 燃烧过程参数分析我们对脱硝前后的燃烧过程参数进行了对比分析,以评估脱硝对燃烧过程的影响。
结果显示,在脱硝系统运行后,燃烧温度和压力基本保持稳定,没有明显变化。
这表明脱硝对燃烧过程的影响较小,不会对燃烧设备的正常运行产生不利影响。
3.3 脱硝系统运行参数分析我们还对脱硝系统的运行参数进行了分析,以确定其对脱硝效果的影响。
结果显示,脱硝剂注入剂量和催化剂反应温度是影响脱硝效果的重要参数。
通过调整这些参数,可以实现更好的脱硝效果。
此外,注入剂的选择和催化剂的活性也是确保脱硝效果的关键因素。
4. 结论通过以上分析,我们得出以下结论:1.脱硝系统对氮氧化物排放浓度有显著降低的效果,可以有效控制空气污染。
2.脱硝对燃烧过程的影响较小,不会对燃烧设备的正常运行产生负面影响。
3.调整脱硝系统的运行参数可以进一步提高脱硝效果,如注入剂量和催化剂反应温度。
脱硝技术的介绍范文一、低氮燃烧技术:低氮燃烧技术是通过调整燃料燃烧的方式来降低NOx的排放。
该技术主要通过改变燃烧设备的结构和参数以及燃烧过程中的操作条件来实现。
常见的低氮燃烧技术包括分级燃烧、流化床燃烧、超细颗粒煤和燃料添加剂等。
分级燃烧是指在锅炉中设置多级燃烧器,通过不同燃烧器之间的分布来实现燃烧的分级,以降低燃料燃烧产生的NOx排放。
流化床燃烧是一种高效燃烧技术,通过床层内部的温度、物料循环和流动速度等参数的控制,可以实现低NOx排放。
超细颗粒煤是将煤通过研磨等处理技术制备成小颗粒煤,燃烧时可以增加煤粉的燃烧速度,减少煤的残留时间和温度,从而减少NOx的生成。
燃料添加剂是通过向燃烧过程中添加一些特殊化学物质,改变燃料的燃烧特性,从而减少NOx的排放。
二、选择性催化还原(SCR)技术:SCR是目前最常用的脱硝技术之一,主要用于燃煤电厂和燃气锅炉等大型燃烧设备中。
该技术通过在烟气中喷射氨气(NH3)或尿素溶液,使NOx与氨气在催化剂的作用下发生反应,生成氮气和水。
SCR技术具有高效、可靠、稳定的特点,能够将NOx的排放降低到较低的水平。
催化剂的选择和设计是SCR技术成功应用的关键。
三、选择性非催化还原(SNCR)技术:SNCR技术是一种无催化剂的脱硝技术,主要适用于小型锅炉和工业炉等燃烧设备。
该技术通过在烟气中喷射氨水或氨气,使之与烟气中的NOx发生反应,生成氮气和水。
SNCR技术具有投资成本低、运行灵活等优点,但在脱硝效率和NOx排放的稳定性方面相对于SCR技术还有一定的改进空间。
四、湿法脱硝技术:湿法脱硝技术是指在烟气中加入二氧化硫(SO2)吸收剂,将烟气中的SO2和NOx一同吸收,形成硫酸和硝酸,然后通过反应池等设备将硫酸和硝酸转化为硫酸铵((NH4)2SO4)和硝酸铵(NH4NO3),最后通过一系列的工艺步骤将其分离、浓缩和干燥,得到脱硝产物。
湿法脱硝技术具有高效、全程脱硝、能够同时处理多种污染物等优点,但其设备投资和运行成本相对较高。
脱硝的原理及注意事项脱硝是指通过将燃烧排放氮氧化物(NOx)转化为(N2)或其他无害物质的一种环境保护技术。
尽管脱硝技术对减少空气污染有着重要作用,但其原理和操作也需要一定的注意事项。
本文将着重探讨脱硝的原理以及在实际操作中需要关注的一些问题。
我们来了解脱硝的原理。
脱硝技术主要分为选择性非催化还原法(SNCR)和选择性催化还原法(SCR)。
SNCR是通过向燃烧过程中喷射适量的脱硝剂,如氨水、尿素等,将燃烧排放的NOx还原为N2和H2O。
这种方法简单易行,但脱硝效果较低,且会产生其他副产物。
SCR则是在燃烧过程中喷射氨水或尿素溶液到脱硝催化剂上,通过化学反应将NOx转化为无害的氮气和水。
这种方法的脱硝效果较好,但需要特殊催化剂和高温条件。
在实际操作中,脱硝有一些注意事项需要特别关注。
首先是脱硝系统的设计和选型。
不同的燃烧设备和排放标准对脱硝系统的要求有所不同,因此需要根据实际情况选择合适的脱硝技术和设备。
其次是脱硝剂的选择和投加控制。
脱硝剂的选择应考虑其成本、储存和运输条件以及对环境的潜在影响。
投加量的控制也很重要,过少无法达到脱硝效果,过多则会导致副产物的生成。
最后是脱硝系统的运行和维护。
脱硝设备需要定期检查和维护,确保其正常运行和性能稳定。
操作人员需要接受专业培训,了解脱硝系统的运行原理和相关安全规范。
对于脱硝技术,我个人有一些观点和理解。
脱硝技术虽然可以减少NOx的排放,但其本质上是一种终端处理技术,并不能解决根本问题。
我们更应该从源头防控NOx的产生,采取更加清洁和可持续的燃烧方式,如采用低氮燃烧技术或可再生能源替代传统燃料。
脱硝技术在应用过程中需要综合考虑经济、环境和可行性等因素,并寻求技术创新和改进,以进一步提高脱硝效率和降低成本。
政府和企业应加强监管和自律,严格执行脱硝排放标准,推动脱硝技术的普及和应用。
脱硝技术在环境保护中具有重要意义,但在实际应用中也存在一些挑战和注意事项。
通过理解脱硝技术的原理和操作要点,我们可以更好地应对环境问题,并促进绿色可持续发展。
脱硝原理简介由于炉内低氮燃烧技术的局限性, 对于燃煤锅炉,采用改进燃烧技术可以达到一定的除NO x 效果,但脱除率一般不超过60%。
使得NO x 的排放不能达到令人满意的程度,为了进一步降低NO X 的排放,必须对燃烧后的烟气进行脱硝处理。
目前通行的烟气脱硝工艺大致可分为干法、半干法和湿法3 类。
其中干法包括选择性非催化还原法( SNCR) 、选择性催化还原法(SCR) 、电子束联合脱硫脱硝法;半干法有活性炭联合脱硫脱硝法;湿法有臭氧氧化吸收法等。
就目前而言,干法脱硝占主流地位。
其原因是:NOx 与SO 2相比,缺乏化学活性,难以被水溶液吸收;NOx 经还原后成为无毒的N 2 和O 2,脱硝的副产品便于处理;NH 3 对烟气中的NO 可选择性吸收,是良好的还原剂。
湿法与干法相比,主要缺点是装置复杂且庞大;排水要处理,内衬材料腐蚀,副产品处理较难,电耗大(特别是臭氧法)。
一、我公司所用脱硝系统简介目前安装的脱硝系统为东锅股份有限公司下属环保工程分公司的产品。
设计烟气量为2×1717904m 3/H,SCR安装方式为高含尘烟气段布置,采用触媒为蜂窝式。
采用德国鲁奇能源环保股份有限公司(LEE)的SCR技术。
二、SCR 法原理简介SCR(Selective Catalytic Reduction)——选择性催化还原法脱硝技术是用氨催化还原促使烟气中NOx大幅度净化的方法(通常在低NOx燃烧技术基础上的后处理),以满足日趋严格的NOx排放标准,是目前国际上应用最为广泛的烟气脱硝技术。
SCR的发明权属于美国,而日本率先于20世纪70年代实现其商业化应用,目前该技术在发达国家已经得到了比较广泛的应用。
日本有93%以上的废气脱硝采用SCR,运行装置超过300套。
德国于20世纪80年代引进该技术,并规定发电量50 MW以上的电厂都得配备SCR装置。
台湾有100套以上的SCR装置在运行,它没有副产物,不形成二次污染,装置结构简单,并且脱除效率高(可达90%以上),运行可靠,便于维护等优点。
脱硝的原理与工艺是什么脱硝是指将烟气中的氮氧化物(NOx)按一定的方式和条件转化为无害物质的过程。
脱硝的原理一般分为催化法和非催化法两种方式,工艺主要有选择性催化还原法、非选择性催化还原法、吸收法、灭火加膨胀法等。
下面我将详细介绍这些原理和工艺。
1. 选择性催化还原法(SCR)选择性催化还原法是目前应用最广泛的脱硝技术之一。
其原理是通过加入氨气等还原剂,在SCR催化剂的作用下,将烟气中的NOx还原为氮(N2)和水(H2O),从而达到脱硝目的。
SCR技术有高温SCR和低温SCR两种情况。
高温SCR适用于烟气温度大约在350-400,低温SCR适用于烟气温度大约在200-300之间。
SCR工艺简单可靠,脱硝效率高,但对催化剂要求较高,操作条件复杂。
2. 非选择性催化还原法(SNCR)非选择性催化还原法是通过加入氨水、尿素等还原剂,在高温下,将烟气中的NOx与还原剂在SNCR催化剂的作用下发生化学反应,从而将NOx还原为氮(N2)和水(H2O)。
SNCR技术适用于烟气温度高于850的情况。
非选择性催化还原法工艺相对简单,对催化剂的要求较低,但其脱硝效率受到多种因素影响,如温度、还原剂的投入量、混合时间等。
3. 吸收法吸收法是通过将烟气通过吸收剂(如氨水、氨碱溶液)中,NOx会与吸收剂中的氨在催化助剂的作用下发生反应,生成沉淀物(氮化物)和水,从而实现脱硝。
吸收法适用于低浓度、高温、大气流量的烟气处理。
吸收法工艺相对简单、操作灵活,但对吸收剂和催化助剂的选择和控制要求较高。
4. 灭火加膨胀法灭火加膨胀法是通过在燃烧炉中加入含有无机物的还原剂,在高温下发生还原反应,并产生大量的气体,通过产生的气体将燃烧室内的氧气稀释,达到降低温度和减少NOx生成的目的。
灭火加膨胀法工艺操作简单,对设备要求不高,但脱硝效果不稳定,易受燃烧条件和氧化剂浓度等因素影响。
总的来说,不同的脱硝原理和工艺适用于不同的烟气温度、浓度和条件。
脱硝的原理及注意事项脱硝的原理及注意事项1. 脱硝的原理脱硝是指通过各种化学或物理方法,从燃烧过程中产生的氮氧化物中去除一部分或全部的氮氧化物,以减少空气中的氮氧化物排放,防止大气污染。
脱硝的原理主要有选择性催化还原法、氨法脱硝和吸收法脱硝。
1.1 选择性催化还原法选择性催化还原法是最常用的脱硝方法之一。
该方法主要通过在催化剂的作用下,使氨气和氮氧化物在适当的温度范围内发生催化反应,生成氮和水,达到脱硝的目的。
选择性催化还原法具有高效、低能耗和易操作等优点,已被广泛应用于燃煤电厂和工业废气处理中。
1.2 氨法脱硝氨法脱硝是通过向燃烧过程中注入氨水或尿素溶液,使其与氮氧化物发生反应,生成氮和水,从而实现脱硝的目的。
该方法具有适用性广、技术成熟等优点,但需要考虑到氨、尿素的储存和安全问题。
1.3 吸收法脱硝吸收法脱硝是将燃烧过程中产生的氮氧化物通过各种吸收剂的作用,使其被吸收并转化成易于处理的化合物,从而实现脱硝。
吸收法脱硝方法多种多样,如湿式脱硝(如碱法、硫酸法),也有干式脱硝(如等离子法、光催化法)、生物脱硝等。
2. 注意事项2.1 适当的温度控制脱硝反应的进行需要一定的适宜温度范围,过低或过高的温度都会影响脱硝反应的效果。
在使用选择性催化还原法进行脱硝时,通常需要保持反应温度在200-400℃之间。
对于氨法脱硝和吸收法脱硝,也需要根据具体情况调整反应温度。
2.2 精确的氨气控制使用氨法脱硝时,需要精确控制注入氨气或尿素溶液的量,以确保脱硝反应的效果。
过少的氨气会导致脱硝效果不佳,而过多的氨气则可能导致副产物的生成,增加了处理的复杂性。
2.3 检测与监控脱硝过程中,需要对氮氧化物浓度进行实时监测,并及时调整脱硝装置的操作参数。
通过对氮氧化物浓度的监控,可以实时反馈脱硝效果,从而对脱硝过程进行控制。
3. 个人观点和理解脱硝技术在大气污染治理中起到了重要的作用。
通过脱硝,可以有效减少氮氧化物的排放,改善环境质量,保护人们的健康。
烟气脱硝系统概述1.1 烟气脱硝系统概述本烟气脱硝系统是珠江电厂的扩建工程,由上海龙净环保科技工程有限公司总承包设计安装,采用选择性催化还原法(SCR)脱硝装置,设计脱硝处理能力锅炉最大工况下脱硝效率不小于80%,氨逃逸<3ppm,SO氧化率<1.0%;系统2可用率大于98%。
SCR反应器布置于省煤器和回转式空预器之间,烟气由锅炉省煤器出口引出进入反应区,再经过回转式空预器后进入电除尘器。
气氨在催化剂的作用下与烟气中NO 反应生成X N和HO从而达到降低排烟中NO含量的目的。
X221.2 脱硝工艺系统简介脱硝工艺系统由为液氨储存系统、氨气制备和供应系统、氨/空气混合系统、氨喷射系统、SCR反应器系统和废水吸收处理等系统组成。
其中由液氨槽车运送液氨,利用卸料压缩机,液氨由槽车输入储氨罐内,并依靠自身重力和压差将储氨罐中的液氨输送到液氨蒸发槽内蒸发为氨气,后经与稀释风机鼓入的稀释空气在氨/空气混合器中混合后,送达氨喷射系统。
在SCR入口烟道处,喷射出的氨气和来自锅炉省煤器出口的烟气混反应器,通过催化剂进行脱硝反应,最终通过SCR合后进入.出口烟道回至锅炉空预器,达到脱硝的目的。
氨气系统紧急排放的氨气则排入废水池,经吸收后再经由废水泵送至电厂化水处理。
(1)液氨储存系统液氨储运系统为公用系统,系统设计能力为4×300MW+13的150m天以上的液氨用量,设有3个×1000MW机组脱硝7台氨台液氨蒸发槽和3 3液氨储罐,配有3台卸氨压缩机,个,1控制室各均为两用一备,稀释槽、废水池、气缓冲罐,套。
消防喷淋、氨泄漏报警系统各1液氨由槽车运送,经卸料压缩机,输入储氨罐内。
储氨罐上安装有安全阀为液氨泄漏保护所用。
储氨罐还装有温度计、压力表、液位计和相应的变送器,将信号送到脱硝控制系统。
储氨罐四周安装有消防水喷淋管线及喷嘴,当储氨罐内温度或压力高报警时自动淋水装置启动,对罐体自动喷淋减温;当有微量氨气泄露时也可启动自动淋水装置,对氨气进行吸收,控制氨气污染。
无锡垃圾电厂脱硝系统原理
无锡垃圾电厂是一座拥有先进脱硝系统的大型环保电厂。
脱硝系统是电厂中的重要组成部分,用于控制和减少尾气的氮氧化物排放。
从理论上来说,脱硝的过程可以分为两种方法:非选择催化还原(SCR)和选择性催化还原(SNCR)。
而无锡垃圾电厂采用的是SCR 方法。
其主要原理是将尾气中的氮氧化物(NOx)通过催化剂还原成氮气和水,以达到减少排放的目的。
具体而言,脱硝系统的主要工作流程如下:首先通过尾气通道将含有污染物的废气输送到脱硝设备中。
然后,尾气进入反应室,在与催化剂接触的同时,通过空气注入将催化剂表面的铵离子还原成氨气。
最后,NOx和氨气在催化剂的作用下发生反应,生成氮气和水,最终实现污染物的减少和控制。
不过,脱硝系统在使用过程中也会存在一些问题。
首先,催化剂的质量和用量是影响系统效果的关键因素。
其次,脱硝需要消耗大量的氨气,系统的稳定供氨能力也是需要重视的。
此外,催化剂的损耗和脱硝效果的变化都需要定期监测和维护。
总之,无锡垃圾电厂的脱硝系统是一项环保技术的巨大进步,能够有效地控制尾气排放并减少空气污染,为建设生态文明作出积极贡献。
托电公司脱硝系统简介上世纪60年代,氮氧化物(NOX)被正式确认为主要的大气污染物之一,通常所说的氮氧化物包括一氧化氮(NO)和二氧化氮(NO2)等,对环境的污染极其严重。
发电厂做为氮氧化物(NOX)产生的主要来源之一,如何降低氮氧化物(NOX)的排放就成为了一大难题。
各种脱硝方法层出不穷,但是选择性催化还原法(SCR)是目前国际上最主要也是最先进的处理方法。
标签:脱硝SCR 脱硝原理现代社会,煤炭为国民经济带来发展的同时,也带来了严重的环境污染,近年来,与燃煤有关的区域性和全球性的环境问题越来越突出,燃烧火力发电装置排放的主要污染物粉尘、SO2、NOX等对人类的生存环境构成直接危害。
为了适应社会和行业技术的发展,普及脱硫脱硝技术知识,大力发展燃烧电厂的脱硫脱硝技术,推广烟气脱硫脱硝装置,对于控制SO2、NOX排放、环境保护、走科学和可持续发展的道路具有重要意义。
通过多年来的运行实践,选择性催化还原法(SCR)烟气脱硝技术具有技术成熟、效率高、运行可靠等优点,在我国的燃煤电厂中取得了广泛运用,托电公司5-8号机组也采用了选择性催化还原法(SCR)脱硝装置。
一、SCR脱硝技术简介选择性催化还原法(Selective Catalytic Reduction)技术是还原剂(NH3、尿素)在催化剂(铁、钒、铬、钴或钼等碱金属)作用下,在温度为200-450℃时选择性的与NO2反应生成N2和H2O,而不是被O2所氧化,固称为“选择性”。
主要反应如下:NO+NO2+3NH3→2N2+3H2O4NO+4NH3+O2→4N2+6H2OSCR技術是由美国Eegelhard公司发明并于1959年申请了专利,而日本率先在20世纪70年代对该方法实现了工业化。
1975年在日本Shimoneski电厂建立了第一个SCR系统的示范工程,其后SCR技术在日本得到了广泛应用。
目前,在欧洲已经有120多台装置成功运行了SCR脱硝技术,其NOX的脱除率可达到80-90%。
