电源线材的说明!

电源线配套线材的规格表示方法，欧盟的电源线型号分10个部分。

电线型号：H 05 R N - F 3 G 0.75 表示H --- 型式：H代表HARMONIZED（协调机构），A 代表OTHER STD （其它机构）．05 --- 额定电压值：03=300/300V；05=300/500V；07=450/750VR --- 基本绝缘材料：V=PVC（聚氯乙烯）R=RUBBER（橡胶）S=SI RUBBER（硅橡胶）...N --- 附加绝缘材料：N=POLYCHLOROPRENE RUBBER（氯丁橡胶）...F --- 导线结构：F=软线细线，H=软线极细线...3 --- 线芯数：G --- 接地类型：G=有接地；X=无接地0.75 --- 截面积：0.75=0.75 mm2 0.75表示导线的横截面积是0.75平方毫米电线型号：H 03 V V H2 -F 2 X 0.5 各部分代表如下：H --- 型式：H代表HARMONIZED（协调机构），A 代表OTHER STD （其它机构）．03 --- 额定电压值：03=300/300V；05=300/500V；07=450/750VV --- 基本绝缘材料：V=PVC（聚氯乙烯）R=RUBBER（橡胶）S=SI RUBBER（硅橡胶）N=POLYCHLOROPRENE RUBBER（氯丁橡胶）L=GLASS FIBER （玻纤维）V --- 附加绝缘材料：同上，多一个T=TEXTILE （编织材料）H2 --- 结构：H=FLAT SEPARATE CABLE，H2=FLAT NON-SEPARATE CABLE (可省)F --- 导线结构：F=软线细线，H=软线极细线...2 --- 线芯数：X --- 接地类型：G=有接地；X=无接地0.5 --- 截面积：0.5=0.5 mm2 0.5表示导线的横截面积是0.5平方毫米电源线配套线材型号H05RN-F 3G 0.75~1.0电源线配套线材型号H03VVH2-F 2x0.5 （导电线芯20丝，16股，电源线外部直径3.3x5.4mm）。

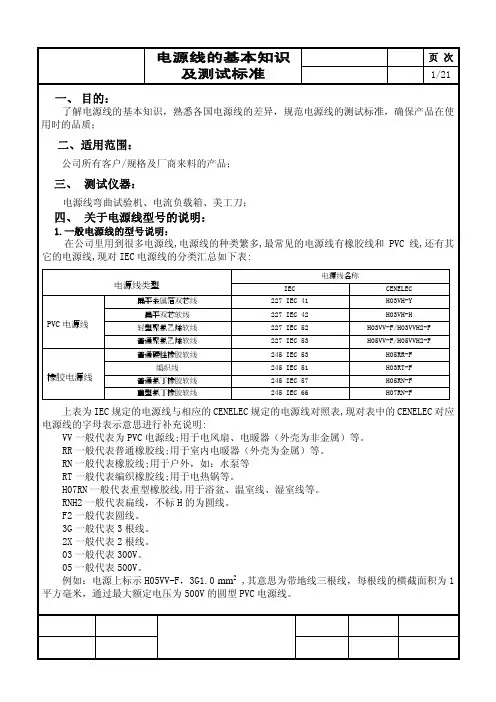

一、 目的：了解电源线的基本知识，熟悉各国电源线的差异，规范电源线的测试标准，确保产品在使用时的品质；二、适用范围：公司所有客户/规格及厂商来料的产品；三、 测试仪器：电源线弯曲试验机、电流负载箱、美工刀；四、 关于电源线型号的说明：1.一般电源线的型号说明：在公司里用到很多电源线,电源线的种类繁多,最常见的电源线有橡胶线和PVC线,还有其它的电源线,现对IEC电源线的分类汇总如下表:电源线名称电源线类型IEC CENELEC扁平金属箔双芯线227 IEC 41 H03VH-Y扁平双芯软线227 IEC 42 H03VH-HPVC电源线轻型聚氯乙烯软线227 IEC 52 H03VV-F/H03VVH2-F普通聚氯乙烯软线227 IEC 53 H05VV-F/H05VVH2-F普通硬性橡胶软线245 IEC 53 H05RR-F编织线245 IEC 51 H03RT-F橡胶电源线普通氯丁橡胶软线245 IEC 57 H05RN-F重型氯丁橡胶软线245 IEC 66 H07RN-F 上表为IEC规定的电源线与相应的CENELEC规定的电源线对照表,现对表中的CENELEC对应电源线的字母表示意思进行补充说明:VV一般代表为PVC电源线;用于电风扇、电暖器（外壳为非金属）等。

RR一般代表普通橡胶线;用于室内电暖器（外壳为金属）等。

RN一般代表橡胶线;用于户外，如：水泵等RT一般代表编织橡胶线;用于电热锅等。

H07RN一般代表重型橡胶线,用于浴盆、温室线、湿室线等。

RNH2一般代表扁线，不标H的为圆线。

F2一般代表圆线。

3G一般代表3根线。

2X一般代表2根线。

03一般代表300V。

05一般代表500V。

例如：电源上标示H05VV-F，3G1.0 mm2 ,其意思为带地线三根线，每根线的横截面积为1平方毫米，通过最大额定电压为500V的圆型PVC电源线。

3．一般电线电缆截面的标注主要有以下三种方法：1）北美的AWG系统如：18AWG2）协调系统的XXmm2如：0.75mm2（18AWG=0.823mm2）3）IEC227的XXmm2如：0.75mm2（18AWG=0.823mm2）电线内部导线的构成：北美 协调系统 IEC227 L=火线 黑色 棕色 棕色 N=中线 白色 兰色 兰色 E=地线 绿色 黄/绿色 黄/绿色 协调系统电线规格说明：如列举：H05VVH2-F 2×0.75mm24）北美线材的线规与国内的表示方法不同。

电源线不同颜色的含义及他们与电压之间对应的关系1、黄色电源线黄色电源线是电源线中数量较多的一种，它输出+12V电压。

由于加入了CPU和PCI-E显卡供电成分，+12V的作用在电源里举足轻重。

+12V为电脑中的硬盘、光驱、软驱的主轴电机和寻道电机提供电源，并作为串口设备等电路逻辑信号电平。

+12V电压供电出现故障时，通常会造成以下故障：（1）+12V供电的电压输出不正常，常会造成硬盘、光驱、软盘的读盘性能不稳定。

（2）+12V电压偏低，通常会造成光驱盘故障；硬盘的逻辑坏道增加，经常出现坏道，系统容易死机，无法正常使用硬盘；PCI-E显卡无法正常工作；CPU无法正常工作，造成死机故障。

2、红色电源线红色电源线输出+5V电压，红色电源线的数量与黄色电源线的数量相当。

+5V供电电压主要是为CPU、PCI、AGP、ISA等集成电路提供电压，是电脑中主要的工作电源。

由于+5V供电主要为CPU等主要设备供电，因此他的供电稳定性直接关系着电脑性能的稳定性。

3橙色电源线橙色电源线输出+3.3V电压，+3.3V电压是ATX电源专门设置的一个电压，主要为内存提供电源。

最新的24针电源接口中，特别加强了+3.3V供电电压。

该电压要求严格，输出稳定，纹波系数要小，输出电流要在20A以上。

如果+3.3V供电电压出问题，会直接引起内存供电电路故障，导致内存工作不稳定，甚至出现死机或无法启动的故障。

4、紫色电源线紫色电源线输出电压为+5V，为+5VSB待机电源，即ATX电源通过电源主板接口的第9针向主板提供电压为+5V,电流为720mA的供电电源，这个供电电压主要用于网络唤醒和开机电路及USB接口电路。

如果紫色电路供电出现问题，将出现无法开机的故障。

5、蓝色电源线蓝色电源线输出-12V供电电压。

-12V供电电压主要为串口提逻辑判断电平，所需要的电流不大，一般在1A以下，即使电压偏差过大，也不会造成电路故障。

目前的主板设计上几乎已经不使用这个输出，而是通过对+12VDVC的转换获得需要的电流。

如何选择合适的电脑电源线材在现代社会中，电脑已经成为我们生活中不可或缺的工具之一。

而电脑电源线作为连接电源和电脑的重要组成部分，选择合适的电源线材可以确保电脑的正常工作，同时也保障了使用者的安全。

本文将从材料、规格和品牌等方面为您介绍如何选择合适的电脑电源线材。

一、材料的选择电脑电源线材的材料种类繁多，常见的有PVC、尼龙编织、金属编织等。

不同的材料具有不同的特点和优势，因此在选择时需要根据自身的需求进行判断。

1. PVC材料PVC是一种常用的塑料材料，常见的电源线材都采用PVC作为外层包裹材料。

PVC材料具有防火、绝缘、柔软等特点，能够有效保护电线内部结构。

此外，PVC材料的成本较低，所以价格也比较亲民。

但是，PVC材料相对较为脆弱，容易受到外力的损伤，因此在使用时需要小心处理，避免折弯和拉扯。

2. 尼龙编织材料尼龙编织材料是一种增强型的电源线包裹材料，它能够有效增加电源线的耐用性和抗拉性。

尼龙编织材料具有柔软、耐磨、耐高温等特点，能够有效抵御外界的损伤。

此外，尼龙编织材料还具有一定的防静电功能，能够有效保护设备免受静电干扰。

尼龙编织材料的电源线价格相对较高，适合对电源线质量有较高要求的用户。

3. 金属编织材料金属编织材料是一种高端电源线材料，一般应用于高档电脑或音响设备中。

金属编织材料具有极高的耐用性和防抗干扰能力，能够有效阻挡外界电磁干扰的入侵，保证电脑设备的稳定运行。

此外，金属编织材料还能有效防止线缠绕和缠结，提供更好的使用体验。

金属编织材料的电源线价格较贵，适合对电脑性能和稳定性有较高要求的用户。

二、规格的选择选择合适的电脑电源线材还需要考虑其规格。

常见的规格包括电流承载能力、电压等级以及接口类型等。

1. 电流承载能力电脑电源线的电流承载能力是决定其能否正常供电的重要参数。

一般情况下，我们可以通过电脑主机的功率需求来确定电源线的电流承载能力。

一般而言，功率较低的电脑主机适合选择电流承载能力较低的电源线，而功率较高的电脑主机则需要选择电流承载能力较高的电源线。
