电缆说明

电缆型号说明

电力电缆的解释及表示方法

一、用汉语拼音第一个字母的大写表示绝缘种类、导体材料、内护层材料和结构特点。如用Z代表纸（zhi）；L代表铝（lv）；Q代表铅（qian）；F代表分相（fen）；ZR代表阻燃（zuran）；NH代表耐火（naihuo）。

二、用数字表示外护层构成，有二位数字。无数字代表无铠装层，无外被层。第一位数字表示铠装，第二位数字表示外被，如粗钢丝铠装纤维外被表示为41。

三、电缆型号按电缆结构的排列一般依次序为：绝缘材料；导体材料；内护层；外护层。

四、电缆产品用型号、额定电压和规格表示。其方法是在型号后再加上说明额定电压、芯数和标称截面积的阿拉伯数字。如VV42－10 3×50表示铜芯、聚氯乙稀绝缘、粗钢线铠装、聚氯乙稀护套、额定电压10kV、3芯、标称截面积50mm2的电力电缆。

电力电缆型号各部分的代号及其含义

1. 用途代码－不标为电力电缆，K为控制缆，P为信号缆；

2. 绝缘种类：V代表聚氯乙稀；X代表橡胶；Y代表聚乙烯；YJ代表交联聚乙烯；Z代表纸。

3. 导体材料：L代表铝；T（省略）代表铜。

4. 内护层：V代表聚氯乙稀护套；Y聚乙烯护套；L铝护套；Q铅护套；H橡胶护套；F氯丁橡胶护套。

5. 特征：D不滴流；F分相；CY充油；P贫油干绝缘；P屏蔽；Z直流。

6. 控制层：0无；2双钢带；3细钢丝；4粗钢丝。

7. 外被层：0无；1纤维外被；2聚氯乙稀护套；3聚乙烯护套。

8. 阻燃电缆在代号前加ZR；耐火电缆在代号前加NH。

9. 特殊产品代码－TH湿热带，TA干热带；

充油电缆型号及产品表示方法

充油电缆型号由产品系列代号和电缆结构各部分代号组成。自容式充油电缆产品系列代号CY。外护套结构从里到外用加强层、铠装层、外被层的代号组合表示。绝缘种类、导体材料、内护层代号及各代号的排列次序以及产品的表示方法与35kV及以下电力电缆相同。如CYZQ102 220/1×4表示铜芯、纸绝缘、铅护套、铜带径向加强、无铠装、聚氯乙稀护套、额定电压220kV、单芯、标称截面积400mm2的自容式充油电缆。 充油电缆外护层代号含义为

1. 加强层：1代表铜带径向加强；2代表不锈钢带径向加强；3钢带径向加强；4不锈钢带径向、窄不锈钢带纵向加强。

2. 铠装层：0无铠装；2钢带铠装；4粗钢丝铠装。

3. 外被层：1纤维层；2聚氯乙稀护套；3聚乙烯护套。

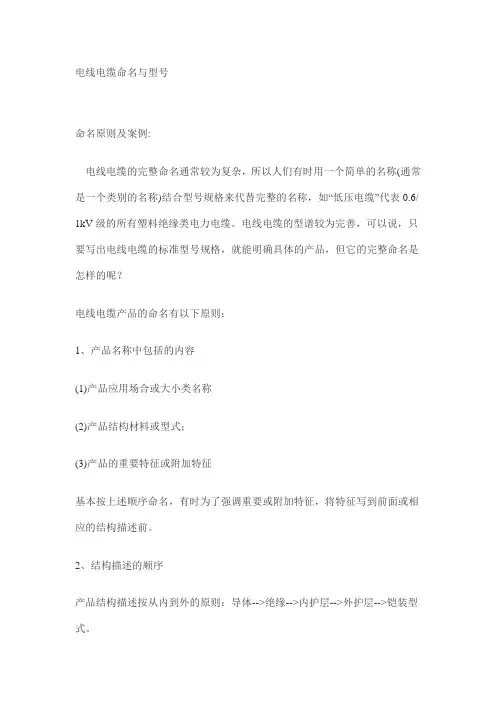

电线电缆产品的命名有以下原则：

1、产品名称中包括的内容

(1)产品应用场合或大小类名称

(2)产品结构材料或型式；

(3)产品的重要特征或附加特征

基本按上述顺序命名，有时为了强调重要或附加特征，将特征写到前面或相应的结构描述前。

2、结构描述的顺序

产品结构描述按从内到外的原则：导体－－ ;绝缘－－ ;内护层－－ ;外护层－－ ;铠装型式 。

3、简化

在不会引起混淆的情况下，有些结构描述省写或简写，如汽车线、软线中不允许用铝导体，故不描述导体材料。

案例：

额定电压8.7/15kV阻燃铜芯交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆

“额定电压8.7/15kV”——使用场合/电压等级

“阻燃”——强调的特征

“铜芯”——导体材料

“交联聚乙烯绝缘”——绝缘材料

“钢带铠装”——铠装层材料及型式(双钢带间隙绕包)

“聚氯乙烯护套”——内外护套材料(内外护套材料均一样，省写内护套材料)

“电力电缆”——产品的大类名称

与之对应的型号写为ZR-YJV22-8.7/15

电线电缆的型号组成与顺序如下：

【1:类别、用途】

【2:导体】

【3:绝缘】

【4:内护层】

【5:结构特征】

【6:外护层或派生】

【7:使锰卣】

1-5项和第7项用拼音字母表示，高分子材料用英文名的第位字母表示，每项可以是1-2个字母；第6项是1-3个数字。 型号中的省略原则：电线电缆产品中铜是主要使用的导体材料，故铜芯代号T省写，但裸电线及裸导体制品除外。裸电线及裸导体制品类、电力电缆类、电磁线类产品不表明大类代号，电气装备用电线电缆类和通信电缆类也不列明，但列明小类或系列代号等。

第7项是各种特殊使用场合或附加特殊使用要求的标记，在“-”后以拼音字母标记。有时为了突出该项，把此项写到最前面。如ZR-(阻燃)、NH-(耐火)、WDZ-(低烟无卤、企业标准)、-TH(湿热地区用)、FY-(防白蚁、企业标准)等。

电力电缆铠装和外护套数字

数字标记 铠装层 外被层或外护套

0 无 －－-

1 联锁铠装 纤维外被

2 双层钢带 聚氯乙烯外套

3 细圆钢丝 聚乙烯外套

4 粗圆钢丝 －－-

5 皱纹(轧纹)钢带 －－-

6 双铝(或铝合金)带 －－-

7 铜丝编织 －－-

8 钢丝编织 －－-

现已通利电缆为例加以说明：

朔力电缆：用途：用于室内、管道、隧道、电缆沟等场所

VV：聚氯乙烯绝缘聚氯乙烯护套电缆。

VLV：聚氯乙烯绝缘铝包聚氯乙烯护套电缆 。

VV22：聚氯乙烯绝缘钢带铠聚氯乙烯护套电缆

VLV22：聚氯乙烯绝缘铜包钢带铠聚氯乙烯护套电缆

控制电缆：

KVV：聚氯乙烯绝缘及护套控制电缆。用途：敷设在室内、电缆沟、管道等要求屏蔽的固定场合

KVV22：聚氯乙烯绝缘钢带铠聚氯乙烯护套控制电缆。用途：敷设在室内、电缆沟、管道、直埋等承受较大机械外力的固定场合

KVVP：聚氯乙烯护套编织屏蔽控制电缆。用途：敷设在室内、电缆沟、管道等要求屏蔽的固定场合

KVVP2-22：铜芯聚氯乙烯绝缘聚氯乙烯护套铜带屏蔽钢带铠装制控制电缆。用途：敷设在室内、电缆沟、管道等固定场合

KVVRP：铜芯聚氯乙烯绝缘聚氯乙烯护套编织屏蔽控制软电缆。用途：敷设在室内移动要求柔软屏蔽等场合

KVVR：铜芯聚氯乙烯绝缘聚氯乙烯护套控制软电缆。用途：敷设在室内移动要求柔软等场合

交联电缆 用途：主要用于建筑线、汽车线、航空导线、机车线电缆和电机电器引接线等 YJV：-交联聚乙烯绝缘聚氯乙烯护套电力电缆

YJV22：铜芯交联聚乙烯绝缘带铠装聚氯乙烯护套电力电缆

KYJV：铜芯交联聚乙烯绝缘聚氯乙烯护套电力控制电缆

KYJV22：铜芯交联聚乙烯绝缘带铠装聚氯乙烯护套电力控制电缆

耐火电缆 用途：用于高层建筑、地铁、电站及重要场所

NH-VV：耐火型聚氯乙烯绝缘及护套电缆

NH-KVV：耐火型聚氯乙烯绝缘及护套控制电缆

NH-YJV：耐火型交联聚乙烯绝缘聚氯乙烯护套电力电缆

NH-KYJV：耐火型铜芯交联聚乙烯绝缘聚氯乙烯护套电力控制电缆

低烟无卤 用途：用于低烟 不产生卤化物的场合

DWVV：低烟无卤聚氯乙烯绝缘及护套电缆

低烟低卤 用途：用于低烟 不产生卤化物的场合

DLVV：低烟低卤聚氯乙烯绝缘及护套电缆

信号电缆： 用途：信号电缆主要是指铁路专用信号电缆，适用于额定电压交流500V或直流1000V及以下传输铁路数字信号、音频信号或自动信号装置的控制电路。

PVV：聚氯乙烯绝缘聚氯乙烯护套屏蔽电缆

PVV22：聚氯乙烯绝缘聚氯乙烯护套带铠屏蔽电缆

PYV：聚乙烯绝缘聚氯乙烯护套带屏蔽电缆

PYV22：聚乙烯绝缘聚氯乙烯护套带铠带屏蔽电缆

PZY23：纸绝缘聚乙烯护套带径向加强聚氯乙烯护套带屏蔽电缆

计算机电缆 用途：用于交流额定电压为300/500及一下，对于防干扰性能要求高的计算机、检测仪器、控制系统仪连接用的屏蔽电缆，用于高抗干扰性的模拟量数据传输。

DJYVP：聚乙烯绝缘对绞铜线编织总屏蔽聚氯乙烯护套计算机电缆 用途：用于室内、电缆沟、管道等要求静电屏蔽场合。

DJYYRP：聚乙烯绝缘对绞铜线编织总屏蔽聚乙烯护套计算机软电缆 用于：发电、冶金、石化等工矿企业集散系统、电子计算机系统、自动化系统的信号传输及检测仪器仪表等。

DJYPVP：聚乙烯绝缘对绞铜线编织分屏蔽及总屏蔽聚氯乙烯护套计算机电缆 用途：敷设室内、电缆沟、管道等要求静电屏蔽并承受较大机械外力固定场合。

DJYP3V3：名称：铜芯聚乙烯绝缘对绞，铝箔/塑料薄膜复合带屏蔽，铝箔/塑料薄膜复合带总屏蔽聚乙烯护套电子计算机电缆

使用范围：固定敷设

数字巡回检测装置 屏蔽控制电缆 用途：适用于交流额定电压450/750及以下仪表用控制电缆产品，巡回检测装置屏蔽电缆采用对绞铝塑复合膜屏蔽和铜丝编织屏蔽，抗干扰性能优越，广泛用于计算机测控装置。

KJCP：数字巡回检测装置屏蔽控制电缆

KJCPR：数字巡回检测装置屏蔽控制软电缆

橡套电缆 用途：用于各种移动电器设备和工具

YZ：聚乙烯纸绝缘电缆

YC：通用橡套电缆

YCW：重型橡胶电缆

YH：聚乙烯绝缘橡胶护套电缆

SBH：橡胶护套电缆

布电缆 用途：用于发电站、高层建筑、地铁、隧道、智能大楼、战舰等设施中承担通信和供电的各种电信设备、电器、仪表、自动化装置及建筑布线等阻燃接线用。

BV：聚氯乙烯绝缘电线

BVR：聚氯乙烯绝缘软线

BX：橡胶绝缘电线

BLX：橡胶绝缘铝护套电线

BXR：橡胶绝缘软线

BVV：聚氯乙烯绝缘聚氯乙烯护套电线

RVV：聚氯乙烯绝缘聚氯乙烯护套软线

RVS：铜芯聚氯乙烯绝缘绞型连接用软电线

附件

电线平方数及直径换算方法知识

电线的规格在国际上常用的有三个标准：分别是美制（AWG）、英制（SWG）和我们的（CWG）。

几平方是国家标准规定的的一个标称值，几平方是用户根据电线电缆的负荷来选择电线电缆。

电线平方数是装修水电施工中的一个口头用语，常说的几平方电线是没加单位，即平方毫米。

电线的平方实际上标的是电线的横截面积，即电线圆形横截面的面积，单位为平方毫米。

一般来说，经验载电量是当电网电压是220V时候，每平方电线的经验载电量是一千瓦左右。

铜线每个平方可以载电1-1.5千瓦，铝线每个平方可载电0.6-1千瓦。因此功率为1千瓦的电器只需用一平方的铜线就足够了。

具体到电流，短距送电时一般铜线每平方可载3A到5A的电流。散热条件好取5A/平方毫米，不好取3A/平方毫米。

换算方法：

知道电线的平方，计算电线的半径用求圆形面积的公式计算：

电线平方数（平方毫米）＝圆周率（3.14）×电线半径（毫米）的平方

知道电线的平方，计算线直径也是这样，如：

2.5方电线的线直径是：2.5÷ 3.14 = 0.8，再开方得出0.9毫米，因此2.5方线的线直径
