《结构设计原理(Ⅰ)(上)2410》14秋在线作业1
一,单选题
1. 结构上的荷载按作用时间的变异可分为三种()
A. 永久荷载、可变荷载、偶然荷载
B. 永久荷载、可变荷载、静态荷载
C. 可变荷载、偶然荷载、动态荷载
D. 永久荷载、偶然荷载、静态荷载
?
正确答案:A
2. 以下关于楼面和屋面活荷载的描述,不正确的是()
A. 屋面均布活荷载不应与雪荷载同时进行组合
B. 积灰荷载应与雪荷载或不上人的屋面均布活荷载两者中的较大者同时考虑
C. 楼梯、看台、阳台和上人屋面的栏杆顶部应按规范的相关规定考虑水平荷载
D. 当采用荷载准永久组合时,应考虑施工和检修荷载及栏杆水平荷载。
?
正确答案:D
3. 下列哪项不是钢筋混凝土塑性铰所具有的特点()
A. 塑性铰开始于受拉区混凝土开裂
B. 塑性铰能承受一定的弯矩
C. 塑性铰具有一定的长度
D. 塑性铰是单向铰。
?
正确答案:A
4. 以下关于超静定结构内力重分布的论述,错误的是()
A. 对于钢筋混凝土超静定结构,塑性铰的出现并不一定表明该结构的承载能力丧失
B. 混凝土强度等级越高,塑性铰的转动能力越强
C. 考虑内力重分布方法设计,可降低支座截面弯矩的设计值
D. 塑性铰的转动能力虽配筋率的增加而降低。
?
正确答案:B
5. 单层厂房中可能需要设置的变形缝为()
A. 温度缝、沉降缝、抗震缝
B. 温度缝、沉降缝、抗风缝
C. 沉降缝、抗震缝、抗风缝
D. 温度缝、抗风缝、伸缩缝。
?
正确答案:A。
1-1混凝土截面受拉区钢筋的作用:是代替混凝土受拉或协助混凝土受压。
1-2名词解释("混凝土立方体抗压强度":以每边边长为150mm的立方体为标准试件,在20¢+_2的温度和相对湿度在95%以上的潮湿的空气中养护28天,依照标准制作方法和试验方法测得的抗压强度值。
"混凝土轴心抗压强度值"按照与立方体试件相同条件下制作和试验方法所得的棱柱体试件的抗压强度设计值。
"混凝土抗拉强度"用试验机的夹具夹紧试件两端外伸的钢筋施加拉力,破坏时试件在没有钢筋的中部截面被拉断,其平均拉应力即为。
)1-3混凝土轴心受压的应力---应变曲线有何特点?影响混凝土轴心受压应力---应变曲线有哪几个因素?一,该曲线特点分为三个阶段,分别为上升段,下降段,收敛段。
二,影响的主要因素:a.混凝土强度愈高应力应变曲线下降愈剧烈,延性就愈差b.应变速率应变速率小,峰值应力fc降低,€增大下降段曲线坡度显着的减缓c.测试技术和实验条件,其中应变测量的标距也有影响,应变测量的标距越大,曲线坡度越陡,标距越小,坡度越缓。
1-4什么叫混凝土的徐变?影响混凝土徐变有哪些主要原因?一,在荷载的长期作用下,混凝土的变形将随时间而增加,亦即在应力不变的情况下,混凝土的应变随时间继续增长,这种现象称为混凝土的徐变。
二,a混凝土在长期荷载作用下产生的应力大小b加荷时混凝土的龄期,龄期越短徐变越大c混凝土的组成成分和配合比d养护条件下的温度和湿度.1-5混凝土的徐变和收缩变形都是随时间而增长的变形,两者有何不同之处?混凝土徐变的主要原因是荷载长期作用下,混凝土凝胶体中的水分逐渐压出,水泥逐渐发生粘性流动,微细空隙逐渐闭合,结晶体内部逐渐滑动,微细裂缝逐渐发生各种因素的综合结果,而混凝土的收缩变形主要是硬化初期水泥石凝固结硬过程中产生的体积变化,后期主要是混凝土内自由水蒸发而引起的干缩。
1-6什么是钢筋和混凝土之间粘接应力和粘接强度?为保证钢筋和混凝土之间有足够的粘接力要采取哪些措施?在钢筋混凝土结构中,钢筋和混凝土这两种材料之所以能共同工作的基本前提是有足够的粘接强度,能承受由于变形差沿钢筋与混凝土接触面上产生的剪应力,通常这种剪应力称为粘接应力。
复习题一(名词解释)1、混凝土立方体抗压强度按国家标准《普通混凝土力学性能试验方法标准》(GB/T50081-2002),制作边长为150mm的立方体试件,在标准条件(温度20±2℃,相对湿度95%以上)下,养护到28d后测得抗压强度。
2、混凝土轴心抗压强度按国家标准《普通混凝土力学性能试验方法标准》(GB/T50081-2002),采用150mmm×150mmm×300mm棱柱体作为标准试件,在标准条件(温度20±2℃,相对湿度95%以上)下,养护到28d后测得抗压强度。
3、徐变答:在荷载的长期作用下,混凝土的变形将随时间而增加,亦即在应力不变的情况下,混凝土的应变随时间继续增长,这种现象称为混凝土的徐变。
主要影响因素:(1)混凝土在长期荷载作用下产生的应力大小;(2)加荷时混凝土的龄期;(3)混凝土的组成成分和配合比;(4)养护及使用条件下的温度与湿度。
4、单筋受弯构件仅配置纵向受拉钢筋的受弯构件称为单筋截面受弯构件。
5、双筋受弯构件双向配置受拉钢筋的受弯构件称为双向受弯构件。
6、配筋率配筋率是指所配置的钢筋截面面积与规定的混凝土截面面积的比值(化为百h是指截面的有效高度。
分数表达)。
07、适筋梁实际配筋率大于最小配筋率且小于最大配筋率的梁称为适筋梁;适筋梁受拉区钢筋首先达到屈服,其应力保持不变而应变显著增大,直到受压区边缘混凝土的应变达到极限压应变时,受压区出现纵向水平裂缝,随之因混凝土压碎而破坏。
8、少筋梁实际配筋率小于最小配筋率的梁称为少筋梁;少筋梁的受拉区混凝土开裂后,受拉钢筋达到屈服点,并迅速经历整个流幅而进入强化阶段,梁仅出现一条集中裂缝,不仅宽度较大,而且沿梁高延伸很高,此时受压区混凝土还未压坏,而裂缝宽度已经很宽,挠度过大,钢筋甚至被拉断。
9、超筋梁实际配筋率大于最大配筋率的梁称为超筋梁超筋梁的破坏是受压区混凝土被压坏,而受拉区钢筋应力尚未达到屈服强度。

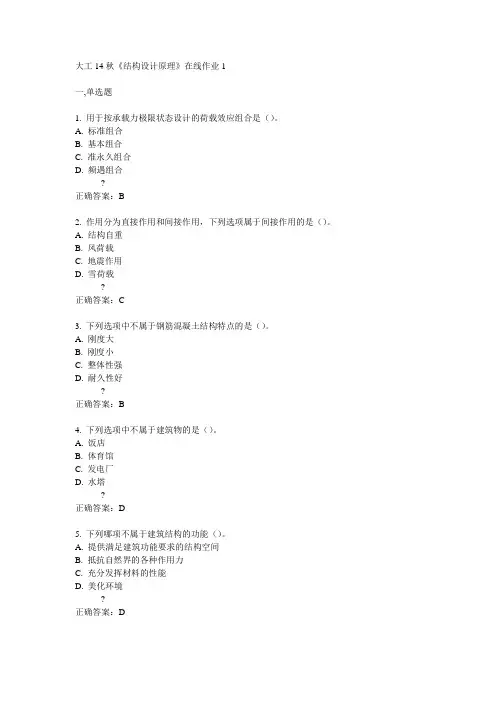

大工14秋《结构设计原理》在线作业1
一,单选题
1. 用于按承载力极限状态设计的荷载效应组合是()。
A. 标准组合
B. 基本组合
C. 准永久组合
D. 频遇组合
?
正确答案:B
2. 作用分为直接作用和间接作用,下列选项属于间接作用的是()。
A. 结构自重
B. 风荷载
C. 地震作用
D. 雪荷载
?
正确答案:C
3. 下列选项中不属于钢筋混凝土结构特点的是()。
A. 刚度大
B. 刚度小
C. 整体性强
D. 耐久性好
?
正确答案:B
4. 下列选项中不属于建筑物的是()。
A. 饭店
B. 体育馆
C. 发电厂
D. 水塔
?
正确答案:D
5. 下列哪项不属于建筑结构的功能()。
A. 提供满足建筑功能要求的结构空间
B. 抵抗自然界的各种作用力
C. 充分发挥材料的性能
D. 美化环境
?
正确答案:D。
钢筋和混凝土能共同工作的原因:1)混凝土和钢筋之间有着良好的粘结力,使两者能可靠的结合成一个整体,在荷载的作用下能够很好的共同变形,完成其结构功能。
2)钢筋和混凝土的温度线膨胀系数也较为接近,钢筋为(1.2×10﹣5)/℃,混凝土为(1.0×10﹣5~1.5×10﹣5)/℃,因此,当温度变化时,不至产生较大的温度应力而破坏两者之间的粘结。
3)包围在钢筋外面的混凝土,起着保护钢筋免遭锈蚀的作用,保证了钢筋与混凝土的共同作用。
1)混凝土在长期荷载作用下的变形性能徐变:在荷载的作用下,混凝土的变形将随时间的增加而增加,亦即在应力不变的情况下,混凝土的应变随时间继续增长,这种现象称为混凝土的徐变。
影响徐变的主要因素:1)混凝土在长期荷载作用下产生的应力大小:当压应力小于σ≦0.5fc时,徐变大致与应力成正比,各条徐变曲线的间距差不多是相等的,称为线性徐变。
当压应力σ介于(0.5-0.8)fc之间时,徐变的增长较应力的增长为快,这种情况称为非线性徐变。
当压应力>0.8fc时,混凝土的非线性徐变往往是不收敛的。
2)加荷时混凝土的龄期。
加荷时混凝土龄期越短,则徐变越大。
3)混凝土的组成成分和配合比。
4)养护及使用条件下的温度与湿度。
温度越高,湿度越大,水泥水化作用就约充分,徐变就越小。
混凝土的使用环境温度越高,徐变越大;环境的相对湿度越低,徐变也越大,因此高温干燥环境将使徐变显著增大。
1)受弯构件正截面工作的三个阶段这三个阶段是:第1阶段,梁没有裂缝;第2阶段,梁带有裂缝工作;第3阶段,裂缝急剧开展,纵向受力钢筋应力维持在屈服强度不变。
5)适筋梁破坏-----塑性破坏梁的受拉区钢筋首先达到屈服强度,其应力保持不变而应变显著的增大,直到受压区边缘混凝土的应变达到极限压应变时,受压区出现纵向水平裂缝,随之因混凝土的压碎而破坏。
这种梁破坏前,梁的裂缝急剧开展,挠度较大,梁截面产生较大的塑性变形,因而有明显的破坏预兆,属于塑性破坏。
一、设计题目:钢筋混凝土简支T形梁桥一片主梁设计。
二、设计资料1、某公路钢筋混凝土简支梁桥主梁结构尺寸。
标准跨径:20.00m;计算跨径:19.50m;主梁全长:19.96m;梁的截面尺寸如下图(单位 mm):梁高1500。
2、计算内力(1)使用阶段的内力 T形梁截面尺寸跨中截面计算弯矩(标准值)结构重力弯矩:M1/2恒=820.82+46=866.82 KN.m汽车荷载弯矩:M1/2汽=549.29+46=595.29 KN.m人群荷载弯矩:M1/2人=78.04 KN.m1/4跨截面弯矩:(设计值)Md.1/4=1867.00 KN.m;(已考虑荷载安全系数)支点截面弯矩Md0=0 KN.m,支点截面计算剪力(标准值)结构重力剪力:V恒=162+46=208 KN;汽车荷载剪力:V汽=129+46=175 KN;人群荷载剪力:V人=18 KN;跨中截面计算剪力(设计值)V j1/2=76.50KN;(已考虑荷载安全系数)主梁使用阶段处于一般大气条件的环境中。
结构安全等级为二级。
汽车冲击系数1+μ=1.192.(2)施工阶段的内力简支梁在吊装时,其吊点设在距梁端a=400mm处,而梁自重在跨中截面的弯矩标准值结构重力剪力:Mk.1/2=585.90KN.m,在吊点的剪力标准值结构重力剪力:V0=110.75KN.m。
3、材料主筋用HRB335级钢筋fsd=280 N/m㎡;fsk=335 N/m㎡。
箍筋用R235等级钢筋fsd=195N/m㎡;fsk=235N/m㎡;ES=2.1×510N/2mm。
采用焊接平面钢筋骨架混凝土为C30fcd=13.8N/m㎡;fck=20.1N/m㎡; ftd=1.39N/m㎡;ftk=2.01N/m㎡;Ec=3.00×10N/m㎡.三、设计要求1、进行T形梁正截面设计计算;2、进行T形梁斜截面设计计算;3、进行T形梁的变形及裂缝宽度验算;4、计算书要程序分明,文字流畅,书写工整,引出资料来源;5、图面整洁、紧凑,符合工程制图要求。
国家开放大学《结构设计原理》形考任务1-4参考答案《结构设计原理》课程是国家开放大学开放教育工学科土建类道路与桥梁工程技术专业(专科)的专业基础课。
课程编号:50439形考任务1一、单项选择题1.()采用高强度材料和预应力工艺,可节省材料、减小构件截面尺寸、减轻构件自重。
A.钢结构B.圬工结构C.钢筋混凝土结构D.预应力混凝土结构2.()具有自重大,抗裂性能差,现浇结构模板用量大、工期长的特点。
A.圬工结构B.钢结构C.钢筋混凝土结构D.预应力混凝土结构3.()的主要缺点是耐高温差、易腐蚀,但这种结构的塑性和韧性好,在大跨径的桥梁、海洋钻井采油平台等永久建筑中广泛使用。
A.圬工结构B.钢结构C.钢筋混凝土结构D.预应力混凝土结构4.()的材料抗压强度高,但抗拉性能差,适用于以受压为主的结构,如中、小跨径的拱桥,桥梁的墩(台)等工程。
A.圬工结构B.钢结构C.钢筋混凝土结构D.预应力混凝土结构5.下列结构中,抗震性能不够理想的是()。
A.圬工结构B.钢结构C.木结构D.钢筋混凝土结构6.下列关于钢筋和混凝土之间粘结强度的说法正确的是(混)。
A.当外荷大时,其粘结强度大B.钢筋级别低时,其粘结强度大C.混凝土强度等级高时,其粘结强度大D.钢筋埋入混凝土中长度长,其粘结强度大7.下列关于混凝土收缩变形的说法正确的是()。
A.随水灰比的增加而增大B.与养护条件无关C.随水灰比的增加而减小D.随水泥用量的增加而减小8.混凝土的基本锚固长度与下列哪项没有关系()。
A.钢筋的公称直径B.锚固钢筋的外形系数C.钢筋抗拉强度设计值D.混凝土轴心抗压强度设计值9.混凝土强度等级依据()确定。
A.圆柱体抗压强度标准B.轴心抗压强度标准值C.棱柱体抗压强度标准值D.立方体抗压强度标准值10.预应力混凝土构件,当采用钢绞丝、钢丝、热处理钢筋做预应力钢筋时,混凝土强度等级不宜低于()。
A.C30B.C40C.C60D.C8011.下列属于可变荷载是()。
结构设计原理-第一章-材料的力学性能-习题及答案结构设计原理-第一章-材料的力学性能-习题及答案第一章材料的力学性能一、填空题1、钢筋混凝土及预应力混凝土中所用的钢筋可分为两类:有明显屈服点的钢筋和无明显屈服点的钢筋,通常分别称它们为____________和。
2、对无明显屈服点的钢筋,通常取相当于残余应变为时的应力作为假定的屈服点,即。
3、碳素钢可分为、和。
随着含碳量的增加,钢筋的强度、塑性。
在低碳钢中加入少量锰、硅、钛、铬等合金元素,变成为。
4、钢筋混凝土结构对钢筋性能的要求主要是、、、。
5、钢筋和混凝土是不同的材料,两者能够共同工作是因为、、6、光面钢筋的粘结力由、、三个部分组成。
7、钢筋在混凝土中应有足够的锚固长度,钢筋的强度越、直径越、混凝土强度越,则钢筋的锚固长度就越长。
8、混凝土的极限压应变包括和两部分。
部分越大,表明变形能力越,越好。
9、混凝土的延性随强度等级的提高而。
同一强度等级的混凝土,随着加荷速度的减小,延性有所,最大压应力值随加荷速度的减小而。
10、钢筋混凝土轴心受压构件,混凝土收缩,则混凝土的应力,钢筋的应力。
11、混凝土轴心受拉构件,混凝土徐变,则混凝土的应力,钢筋的应力。
12、混凝土轴心受拉构件,混凝土收缩,则混凝土的应力,钢筋的应力。
二、判断题1、混凝土强度等级是由一组立方体试块抗压后的平均强度确定的。
2、采用边长为100mm的非标准立方体试块做抗压试验时,其换算系数是0.95。
3、混凝土双向受压时强度比其单向受压时强度降低。
4、线性徐变是指徐变与荷载持续时间之间为线性关系。
5、对无明显屈服点的钢筋,设计时其强度标准值取值依据是条件屈服强度。
6、强度与应力的概念完全一样。
7、含碳量越高的钢筋,屈服台阶越短、伸长率越小、塑性性能越差。
8、钢筋应力应变曲线下降段的应力是此阶段拉力除以实际颈缩的断面积。
9、有明显流幅钢筋的屈服强度是以屈服下限为依据的。
10、钢筋极限应变值与屈服点所对应的应变值之差反映了钢筋的延性。
(第三版)结构设计原理课后习题答案(1-9章)第一章1-1 配置在混凝土截面受拉区钢筋的作用是什么?答:当荷载超过了素混凝土的梁的破坏荷载时,受拉区混凝土开裂,此时,受拉区混凝土虽退出工作,但配置在受拉区的钢筋将承担几乎全部的拉力,能继续承担荷载,直到受拉钢筋的应力达到屈服强度,继而截面受压区的混凝土也被压碎破坏。
1-2 试解释一下名词:混凝土立方体抗压强度;混凝土轴心抗压强度;混凝土抗拉强度;混凝土劈裂抗拉强度。
答:混凝土立方体抗压强度:我国国家标准《普通混凝土力学性能试验方法标准》(GB/T 50081-2002)规定以每边边长为150mm 的立方体为标准试件,在20℃±2℃的温度和相对湿度在95%以上的潮湿空气中养护28d ,依照标准制作方法和试验方法测得的抗压强度值(以MPa 为单位)作为混凝土的立方体抗压强度,用符号cu f 表示。
混凝土轴心抗压强度:我国国家标准《普通混凝土力学性能试验方法标准》(GB/T 50081-2002)规定以150mm ×150mm ×300mm 的棱柱体为标准试件,在20℃±2℃的温度和相对湿度在95%以上的潮湿空气中养护28d ,依照标准制作方法和试验方法测得的抗压强度值(以MPa 为单位)称为混凝土轴心抗压强度,用符号c f 表示。
混凝土劈裂抗拉强度:我国交通部部颁标准《公路工程水泥混凝土试验规程》(JTJ 053-94)规定,采用150mm 立方体作为标准试件进行混凝土劈裂抗拉强度测定,按照规定的试验方法操作,则混凝土劈裂抗拉强度ts f 按下式计算:20.637ts F F f A ==πA 。
混凝土抗拉强度:采用100×100×500mm 混凝土棱柱体轴心受拉试验,破坏时试件在没有钢筋的中部截面被拉断,其平均拉应力即为混凝土的轴心抗拉强度,目前国内外常采用立方体或圆柱体的劈裂试验测得的混凝土劈裂抗拉强度值换算成轴心抗拉强度,换算时应乘以换算系数0.9,即0.9t ts f f =。
第一次作业(1、2、3章)
第一章
1、配置在混凝土截面受拉区钢筋的作用是什么?
答:当荷载超过了素混凝土的梁的破坏荷载时,受拉区混凝土开裂,此时,受拉区混凝土虽退出工作,但配置在受拉区的钢筋将承担几乎全部的拉力,能继续承担荷载,直到受拉钢筋的应力达到屈服强度,继而截面受压区的混凝土也被压碎破坏。
2、混凝土轴心受压的应力—应变曲线有何特点?
答:完整的混凝土轴心受拉曲线由上升段OC 、下降段CD 和收敛段DE 三个阶段组成。
上升段:当压应力0.3c f σ<左右时,应力——应变关系接近直线变化(OA
段),混凝土处于弹性阶段工作。
在压应力0.3c f σ≥后,随着压应力的增大,应
力——应变关系愈来愈偏离直线,任一点的应变ε可分为弹性应变和塑性应变两部分,原有的混凝土内部微裂缝发展,并在孔隙等薄弱处产生新的个别裂缝。
当应力达到0.8c f (B 点)左右后,混凝土塑性变形显著增大,内部裂缝不断延伸拓
展,并有几条贯通,应力——应变曲线斜率急剧减小,如果不继续加载,裂缝也会发展,即内部裂缝处于非稳定发展阶段。
当应力达到最大应力=c f σ时(C 点),应力应变曲线的斜率已接近于水平,试件表面出现不连续的可见裂缝。
下降段:到达峰值应力点C 后,混凝土的强度并不完全消失,随着应力σ的减小(卸载),应变仍然增加,曲线下降坡度较陡,混凝土表面裂缝逐渐贯通。
收敛段:在反弯点D 点之后,应力下降的速率减慢,趋于残余应力。
表面纵缝把混凝土棱柱体分为若干个小柱,外载力由裂缝处的摩擦咬合力及小柱体的残余强度所承受。
3、什么叫混凝土的徐变?影响徐变有哪些主要原因?
答:在荷载的长期作用下,混凝土的变形将随时间而增加,亦即在应力不变的情
况下,混凝土的应变随时间继续增长,这种现象称为混凝土的徐变。
主要影响因素:(1)混凝土在长期荷载作用下产生的应力大小;(2)加荷时混凝土的龄期;(3)混凝土的组成成分和配合比;(4)养护及使用条件下的温度与湿度。
第二章
1、桥梁结构的功能包括哪几方面的内容?何谓结构的可靠性?
答:①桥梁结构的功能由其使用要求决定的,具体有如下四个方面:(1)桥梁结构应能承受在正常施工和正常使用期间可能出现的各种荷载、外加变形、约束变形等的作用;
(2)桥梁结构在正常使用条件下具有良好的工作性能,例如,不发生影响正常使用的过大变形和局部损坏;
(3)桥梁结构在正常使用和正常维护条件下,在规定的时间内,具有足够的耐久性,例如,不出现过大的裂缝宽度,不发生由于混凝土保护层碳化导致钢筋的修饰;
(4)在偶然荷载(如地震、强风)作用下或偶然事件(如爆炸)发生时和发生后,桥梁结构仍能保持整体稳定性,不发生倒塌。
②结构的可靠性:指结构的安全性、适用性和耐久性。
2、什么叫极限状态?我国《公路桥规》规定了哪两类结构的极限状态?
答:①极限状态:当整个结构或结构的一部分超过某一特定状态而不能满足设计规定的某一功能要求时,此特定状态成为该功能的极限状态。
②承载能力极限状态和正常使用极限状态。
3、我国《公路桥规》规定了结构设计哪三种状况?
答:持久状况、短暂状况和偶然状况。
4、钢筋混凝土梁的支点截面处,结构重力产生的剪力标准值 V
Gk
=187.01KN;汽
车荷载产生的剪力标准值V
Q1k
=261.76KN,;冲击系数1+μ=1.19;人群荷载产生
的剪力标准值V
Q2k =57.2KN;温度梯度作用产生的剪力标准值V
Q3k
=41.5KN,参照
例题2-3,试进行正常使用极限状态设计时的作用效应组合计算。
解:①作用短期效应组合
汽车荷载不计冲击系数的汽车荷载剪力标准值为:
11'261.76/1.19219.971Q k
Q k V V kN μ===+
111187.010.7219.97 1.057.20.841.5431.39m
m
sd Gik j Qik i j S S S kN φ===+∙=+⨯+⨯+⨯=∑∑
①作用长期效应组合
211187.010.4219.970.457.20.841.5331.09m m
ld Gik j Qik i j S S S kN φ===+∙=+⨯+⨯+⨯=∑∑
第三章
1、什么叫受弯构件纵向受拉钢筋的配筋率?配筋率的表达式中,0h 含义是什么?
答:配筋率是指所配置的钢筋截面面积与规定的混凝土截面面积的比值 (化为百分数表达)。
0h 是指截面的有效高度。
2、为什么钢筋要有足够的混凝土保护层厚度?钢筋的最小混凝土保护层厚度的选择应考虑哪些因素?
答:设置保护层是为了保护钢筋不直接受到大气的侵蚀和其他环境因素的 作用,也是为了保证钢筋和混凝土有良好的粘结。
影响因素:环境类别、构件形式、钢筋布置。
3、什么叫钢筋混凝土少筋梁、适筋梁和超筋梁?各自有什么样的破坏形态? 答:实际配筋率小于最小配筋率的梁称为少筋梁;大于最小配筋率且小于 最大配筋率的梁称为适筋梁;大于最大配筋率的梁称为超筋梁。
少筋梁的受拉区混凝土开裂后,受拉钢筋达到屈服点,并迅速经历整个流幅而进入强化阶段,梁仅出现一条集中裂缝,不仅宽度较大,而且沿梁高延伸很高,
此时受压区混凝土还未压坏,而裂缝宽度已经很宽,挠度过大,钢筋甚至被拉断。
适筋梁受拉区钢筋首先达到屈服,其应力保持不变而应变显著增大,直到受压区边缘混凝土的应变达到极限压应变时,受压区出现纵向水平裂缝,随之因混凝土压碎而破坏。
超筋梁的破坏是受压区混凝土被压坏,而受拉区钢筋应力尚未达到屈服强度。
破坏前的挠度及截面曲率曲线没有明显的转折点,受拉区的裂缝开展不宽,破坏突然,没有明显预兆。
4、截面尺寸b ×h=200×500mm 的钢筋混凝土矩形截面梁,采用C25混凝土和HRB335钢筋,环境I 类,安全等级二级,最大弯矩组合设计值Md=145KN .m ,进行截面设计并复核?
解:查附表可得11.5cd f MPa =, 1.23td f MPa =,280sd f MPa =,0.56b ξ=,0 1.0γ=
假设40s a mm =,则有效高度050040460s h h a mm =-=-=.
6
02
1.0145100.29811.5200460A ⨯⨯==⨯⨯,查附表1-5得0.37b ξξ=<,0=0.815ξ 20014500000013810.815280460s sd M A mm f h ξ===⨯⨯。
