热工性能计算书(一)本计算概况:传热系数限值:≤3.00 (W/m2.K)遮阳系数限值(东、南、西向):≤0.50(二)参考资料:《民用建筑节能设计标准(采暖居住建筑部分)》JGJ26-95《夏热冬冷地区居住建筑节能设计标准》JGJ134-2001《民用建筑热工设计规范》GB50176-93《公共建筑节能设计标准》GB50189-2005《公共建筑节能设计标准》DBJ 01-621-2005《居住建筑节能设计标准》DBJ 01-602-2004《建筑门窗幕墙热工计算及分析系统(W-Energy2.0)》(三)计算基本条件:1.计算实际工程所用的建筑门窗和玻璃幕墙热工性能所采用的边界条件应符合相应的建筑设计或节能设计标准。
2.设计或评价建筑门窗、玻璃幕墙定型产品的热工参数时,所采用的环境边界条件应统一采用规定的计算条件。
3.以下计算条件可供参考:(1)各种情况下都应选用下列光谱:S(λ):标准太阳辐射光谱函数(ISO 9845-1);D(λ):标准光源(CIE D65,ISO 10526)光谱函数;R(λ):视见函数(ISO/CIE 10527)。
(2)冬季计算标准条件应为:室内环境温度 Tin=20℃室外环境温度 Tout=0℃内表面对流换热系数 hc,in=3.6 W/m2.K外表面对流换热系数 hc,out=20 W/m2.K太阳辐射照度 Is=300 W/m2(3)夏季计算标准条件应为:室内环境温度 Tin=25℃室外环境温度 Tout=30℃外表面对流换热系数 hc,in=2.5 W/m2.K外表面对流换热系数 hc,out=16 W/m2.K室外平均辐射温度 Trm =Tout太阳辐射照度 Is=500 W/m2(4)计算传热系数应采用冬季计算标准条件,并取Is= 0 W/m2。
(5)计算遮阳系数、太阳能总透射比应采用夏季计算标准条件,并取Tout=25℃。
(6)抗结露性能计算的标准边界条件应为:室内环境温度 Tin=20℃室外环境温度 Tou t=-20℃或 Tout=-30℃室内相对湿度 RH=30% 或 RH=50% 或 RH=70% 室外风速 V=4m/s(7)计算框的太阳能总透射比g f 应使用下列边界条件: q in =α〃I sq in 通过框传向室内的净热流(W/m 2); α 框表面太阳辐射吸收系数; I s 太阳辐射照度 =500 W/m 2。
XXXX大学环境工程学院课程设计说明书课程《暖通空调》班级姓名学号指导教师年月第1篇采暖设计1 工程概况1.1 工程概况1、本工程建筑面积约1600㎡,砖混结构,层高均为3.6M。
本工程建筑所在地湖北咸宁,供暖室外计算温度0.3℃.根据设计要求供暖室内设计温度为18℃2、窗均为铝合金推拉窗,窗高为1.5M采用中空双层玻璃,在满足建筑节能要求的前提下查得K=4 w/(㎡.℃).3、内门为木门,门高均为2M, 在满足建筑节能要求的前提下查得K=2 w/(㎡.℃) .4、走廊根据要求没有做供暖设计5、墙均为200空心砖墙,外墙做保温设计在满足建筑节能要求的前提下查得K=1 w/(㎡.℃).内墙在满足建筑节能要求的前提下查得K=1.5 w/(㎡.℃) .6、走廊因为有两侧传热作用的存在查节能设计手册差的修正系数为0.37、冷风渗入由所在供暖房间窗布置情况和数量查建筑节能手册应用换气次数法计算而得。
屋面为现浇为现浇板厚100MM,做保温和防漏水设计,在满足建筑节能要求的前提下查得K=0.8 w/(㎡.℃)2 负荷计算2.1 采暖负荷1.围护结构耗热量(1) 维护结构基本耗热量Q1j=αKF(t n+ t wn)(2) 维护结构附加耗热量①朝向修正率:北、东北、西北:0- +10%东、西:-5%东南、西南:-10%- -15%南:-15%- -30%2.冷风渗透耗热量Q2=0.28c pρwn L(t wn-t n)2.2 算例:以四层办公室(编号为401)为例咸宁市为夏热冬冷地区,由《公共建筑节能设计标准》GB50189-2005查得夏热冬冷地区外围护结构外墙的传热系数K≦1W/(m²·k),屋面传热系数≦0.7 W/(m²·k),窗墙面积比>0.2,由《公共建筑节能设计标准》GB50189-2005查得窗的传热系数K≦3.5 W/(m²·k).空调设计1 工程概况本工程建筑为宾馆大楼,建筑地点在湖北咸宁,夏季空气调节室外计算干球温度为35.7℃夏季空气调节室外计算湿球温度为28.5℃空调室内计算温度26℃部分空调房间是25℃。
供暖工程课程设计任务书1.熟悉和收集资料(1)建筑物修筑地址;(2)气象资料;(3)土建资料;(4)动力资料。
2.房间热负荷的计算(1)确定室内外计算温度;(2)计算外墙、天棚、地板等围护结构的传热系数,并校核是否符合最小热阻的要求;(3)围护结构传热面积的丈量;(4)围护结构基本耗热量的计算;(5)围护结构附加耗热量的计算;(6)户间传热负荷的计算。
3.选择供暖方式,热媒及参数(1)根据热源等条件,选择供暖用热媒及参数,并阐明理由;(2)选择供暖方式及散热设备。
4.确定供暖系统及附属设备(1)确定供暖系统图式;(2)布置管路及散热设备;(3)选择建筑物供暖引入口,户引入口的连接方式及设备;(4)连接附属设备,绘出系统草图。
5.散热器的计算(1)选择散热器的型式;(2)计算各房间散热器片数。
6.管路水力计算(1)选择最不利环路;(2)计算管路各管段的管径;(3)温控阀预设定阀位的计算。
7.选择和计算附属设备8.绘制供暖系统施工图(1)供暖系统施工图比例1∶100或1∶200(2)供暖系统斜视图比例1∶100或1∶200(3)详图,针对每个人的设计内容,由指导教师指定。
比例1∶10或1∶20供暖工程课程设计指导书(学期:6;学时:2周)一、课程设计的目的和要求本课程设计是继课程之后进行的。
它是深入学习和消化课程内容的重要环节,通过设计使学生初步掌握一般供暖设计的基本方法和步骤。
同时具有运用设计资料,进行方案分析比较,计算和选择设备,作施工图等能力。
学生应在教师指导下独立完成设计。
为引导和帮助同学更深入而顺利地掌握设计程序,特编写此指导书。
由于工程实际的千差万别,指导内容不能包罗万向,学生设计中应密切结合自己的工程实际,独立思考,不可生搬硬套,提倡互相讨论,但要避免抄袭。
二、供暖设计的具体步骤和方法(一)熟悉和收集资料设计的原始资料是考虑方案,选择设备,进行计算的根据,应准确无误。
实际工程中,不少资料是设计者通过调研和查阅资料得到。

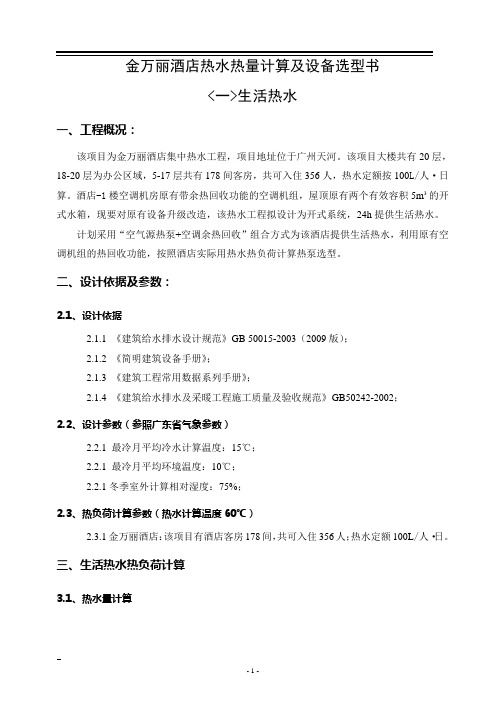

金万丽酒店热水热量计算及设备选型书<一>生活热水一、工程概况:该项目为金万丽酒店集中热水工程,项目地址位于广州天河。
该项目大楼共有20层,18-20层为办公区域,5-17层共有178间客房,共可入住356人,热水定额按100L/人·日算。
酒店-1楼空调机房原有带余热回收功能的空调机组,屋顶原有两个有效容积5m³的开式水箱,现要对原有设备升级改造,该热水工程拟设计为开式系统,24h提供生活热水。
计划采用“空气源热泵+空调余热回收”组合方式为该酒店提供生活热水,利用原有空调机组的热回收功能,按照酒店实际用热水热负荷计算热泵选型。
二、设计依据及参数:2.1、设计依据2.1.1 《建筑给水排水设计规范》GB 50015-2003(2009版);2.1.2 《简明建筑设备手册》;2.1.3 《建筑工程常用数据系列手册》;2.1.4 《建筑给水排水及采暖工程施工质量及验收规范》GB50242-2002;2.2、设计参数(参照广东省气象参数)2.2.1最冷月平均冷水计算温度:15℃;2.2.1 最冷月平均环境温度:10℃;2.2.1冬季室外计算相对湿度:75%;2.3、热负荷计算参数(热水计算温度60℃)2.3.1金万丽酒店:该项目有酒店客房178间,共可入住356人;热水定额100L/人·日。
三、生活热水热负荷计算3.1、热水量计算表3.1 热水量计算(60℃计算热水温度)序号 用水名称 单位数量 用水定额 使用时间(h ) 小时变化系数( kh ) 最高日用水量(L / d ) 最大时用水量(L /h ) 1 金万丽酒店热水356人 100L/人·天24 3.45 35600 5118 合计3560051183.2、设计小时耗热量计算3600)(3600)(rl r h r l r r hh t t C M T t t C mq K Q ρρ-=-=h /kw 3.263243600983.01560187.4356008.2=⨯⨯-⨯⨯⨯=)(式中 :h Q ——设计小时耗热量(kw/h ); h K ——小时变化系数;M ——最高日用水量(L/d ); r q ——小时变化系数(kh ); h M ——最大时用水量(L/h );C ——水的比热,C)/(187.4︒•=kg kJ C ;r t ——热水温度(℃),)℃(60=r t ; l t ——冷水温度(℃);)℃(15=r t ;r ρ——60℃热水密度,r ρ=0.983(kg/L ); 3.3、设计小时供热量计算kw/h2.120163600983.01560187.43560005.13600)(1=⨯⨯-⨯⨯⨯=-=)(T t t MC k Q r l r g ρ式中: g Q ——热泵设计小时供热量(kw/h )r t ——热水温度(℃),)℃(60=r t ;1T ——热泵机组设计工作时间(h/d ),取12h~20h (取16h ); 1k ——安全系数,10.1~05.11=k ,(取1.05)。
主要设备选择计算书一、工程概况本建筑位于新疆乌鲁木齐市,为办公楼。
总建筑面积6412.4平方米,地下一层,地上3层,建筑高度21.6m,建筑类别属多层建筑。
本工程暖通系统设置采暖系统、空调系统、通风系统。
采暖系统地下室车库及楼梯间设置散热器采暖系统,其余采用地面辐射采暖系统。
二、选型计算1、低区地暖换热器选型:低区地暖总热负荷为:384.8 Kw选2台板式换热器,单台换热量:384.8KW*0.75=288.6 KW板换选型:K=2200 w*m2 /K一次水温:80~60℃二次水温:50~40℃对数温差为:24.6℃单台换热面积:7.2㎡K=2200 w*m2 /K 选两台采暖热水流量:384.8Kw *1.10*0.86/10=36.4m3 /h单台循环泵流量为:36.4 m3 /h /2=18.2m3 /h选型:循环水泵:L=21.7m3 /h H=24m N=3.0Kw(三台,两用一备)基础尺寸:1020x450补水系统:地暖总循环流量为:36.4m3 /h系统正常补水量为:36.4*1%=0.364 m3 /h单台补水泵流量为:0.364 m3 /h*2.5=0.91 m3 /h(选两台)补水泵扬程为:27.3+0.5+1+5=33.8m选型:L=2.8m3 /h H=33m N=1.5Kw气压罐的选择计算:调节容积:Vt≥2.8*3/60=0.14 m3(不小于三分钟补水泵流量)系统最大膨胀量:Vp=0.01451*36.4m3=0.528m3气压罐最低和最高工作压力的确定:安全阀开启压力为:P4=0.6MPa膨胀水流回水箱时电磁阀的开启压力为P3=0.9 P4=0.54MPa补水泵启动压力为:P1=27.3+0.5+1=28.8米补水泵停泵压力为:P2=0.9P3=0.9*0.9=0.486 MPa核算压力比α=(28.8+10)/(48.6+10)=0.66(宜取0.65~0.85)压力比满足要求气压罐最小容积:Vmin=(β*Vt)/(1-α)=1.05*0.14/(1-0.66)=0.43选型:RSN1000型立式囊式气压罐,管体直径1000mm,高度:2540mm,承压:0.6MPa,总容积:1.40m³,调节容积:0.49m³。
住宅楼节能计算书一、工程概况本住宅楼位于具体地址,总建筑面积为X平方米,地上X层,地下X层。
建筑高度为X米,结构形式为结构类型。
该住宅楼的主要功能为居住,设计使用年限为X年。
二、节能设计依据1、《民用建筑热工设计规范》(GB 50176-2016)2、《公共建筑节能设计标准》(GB 50189-2015)3、《居住建筑节能设计标准》(具体地方标准)4、《建筑外门窗气密、水密、抗风压性能分级及检测方法》(GB/T 7106-2008)5、《建筑照明设计标准》(GB 50034-2013)6、国家及地方现行的有关节能设计的法律、法规和政策三、气候分区与建筑热工设计分区本地区属于气候分区名称,建筑热工设计分区为热工设计分区名称。
四、建筑围护结构节能设计1、外墙外墙采用外墙材料名称,厚度为X毫米,传热系数为KW/(m²·K)。
外墙保温材料为保温材料名称,厚度为X毫米,导热系数为λW/(m·K),修正系数为α。
外墙平均传热系数计算结果为K 平均W/(m²·K),满足节能标准要求。
2、屋面屋面采用屋面材料名称,厚度为X毫米,传热系数为KW/(m²·K)。
屋面保温材料为保温材料名称,厚度为X毫米,导热系数为λW/(m·K),修正系数为α。
屋面传热系数计算结果为KW/(m²·K),满足节能标准要求。
3、外窗外窗采用窗型名称,玻璃类型为玻璃类型名称,窗框材料为窗框材料名称。
外窗的传热系数为KW/(m²·K),遮阳系数为SC,可见光透射比为τv。
不同朝向窗墙面积比及外窗的综合遮阳系数计算结果满足节能标准要求。
4、外门外门采用门型名称,传热系数为KW/(m²·K)。
5、分户墙分户墙采用墙体材料名称,厚度为X毫米,传热系数为KW/(m²·K)。
6、户内楼板户内楼板采用楼板材料名称,厚度为X毫米,传热系数为KW/(m²·K)。
采暖负荷计算书
设计单位:
计算软件:晨光空调负荷计算软件 CLC3.00
设 计 人:
计算时间:2004-1-29
一、建筑概况:
工程名称: xxxxx 工程
地点:北京
建筑面积(m2):20000.00
层数:6
二、设计气象参数:
冬季采暖室外计算干球温度(C):-9.00
冬季最多风向的平均风速(m/s):4.80
三、其它计算参数:
朝向修正:
北、东北、西北(%):10
东、西(%):-5
东南、西南(%):-10
南(%):-15
风力修正(%):0
两面外墙修正(%):5
窗墙面积比过大修正(%):10
间歇附加(%):0
外窗空气渗透性能分级:二级
建筑物内形成热压作用的竖井计算温度(C):6 热压系数:0.8
安全系数:1
四、计算结果主要指标:
计算采暖面积(m2):928.80
设计总负荷(w): 34205.09
热负荷指标(w/m2):36.83
五、各房间采暖负荷明细表:。
燃气锅炉计算书一、设计资料:1. 热负荷资料:供暖热负荷为12Mw ,由热水锅炉房供给的95/70℃的热水供暖,系统工作压力为0.7Mpa 。
2.应用基低位发热量:kg kJ Q ydw /9.35078=;3/7694.0m kg =ρ3. 水质资料:原水水质指标如下:总硬度:5.3mmol/L ;碳酸盐硬度:5.0mmol/L ;非碳酸盐硬度:0.3mmol/L 总碱度:2.1mmol/L ;溶解氧:5.8mg/L ;PH 值:7.0;含盐量:259mg/L4. 气象资料:供暖室外计算温度:-5℃;供暖室外平均温度:1.1℃;供暖天数:120天 冬季室外平均风速:1.9m/s ;主导风向:东北风;大气压力:97.86kPa二、设计计算:1. 最大计算热负荷:010max Q K K Q ==1.08×1×12 =12.96 (MW)式中:K 0-热水管网的热损失系数,取1.08;K 1-供暖热负荷同期使用系数,取1; Q 0-供暖最大热负荷,kW 。
2.供暖平均热负荷:0'Q t t t t Q wn pjn pj --==12)5(181.118⨯---=8.817 (MW)式中:t w -室外供暖计算温度;t pj -供暖期室外平均温度; t n -供暖室内计算温度。
3. 供暖全年耗热量:120360024⨯⨯⨯=pj a Q Q=8.817×24×3600×120 =91414656 (MJ)三、锅炉类型及台数的选择确定:根据计算结果,选定“北京金象特高锅炉制造有限公司”生产的WNS5.6-95/70-Q 型燃气热水锅炉3台(不设备用),技术参数如下: 1. 额定热功率5.6MW ; 2. 额定工作压力0.7MPa ;3. 额定出水/回水温度95/70℃;4. 设计效率89.6%;5. 锅炉水容积9.35m 3;6. 锅炉本体重量12.6吨。
办公楼采暖系统设计计算书
- 1 -
1 设计名称:
辽宁省沈阳市某大学学生宿舍采暖设计
2 工程概况
本工程为辽宁省沈阳市某大学一栋三层的学生宿舍楼,其中有宿舍、盥洗室、卫生间等用途
的房间。层高为3米,建筑占地面积约627平方米,建筑面积约1879平米。本工程以95℃热水的
市政管网为热源、为本学生宿舍设计供暖系统。
3 设计依据
3.1任务书
<<供热课程设计提纲>>
3.2规范及标准
[1]<<采暖通风与空气调节设计规范>>GBJ 19-87
[2]<<通风与空气调节制图标准>>GJ114-88
[3]<<简明供热设计手册>>中国建筑工业出版社
3.3设计参数
室外气象参数[1]:1.地理位置: 辽宁省 沈阳市
2.台站位置: 北纬 41.76 东经 123.4
3.大气参数: 大气压 1020.8 Kpa 采暖计算温度-19℃
室外相对湿度 64.00 % 室外平均风速 3.2 m/s
室内设计温度见表[1]。
表[1]室内设计参数
房间功能 宿 舍 盥洗室 卫生间 走 廊 楼梯间
室内设计温度(℃)
18 18 18 16 16
4 围护结构要求
为了保证室内人员的热舒适性要求,根据室内空气温度与围护结构内表面的温差要求来确定
围护结构的最小传热阻(经济传热热阻)。
4.1围护结构确定
根据参考资料,本工程选择厚度为370mm,红砖双面抹灰外墙结构才可以满足室内人员的热
舒适性要求。内墙选择240mm砖墙双面抹灰的结构。为了减少冬季的冷风渗透和考虑到装修的标
准,选择双层推拉窗作为外窗。
5 采暖热负荷计算
对于本学生宿舍楼的热负荷计算只考虑围护结构传热的耗热量和冷风渗透引起的耗热量,人
员、灯光等得热作为有利因素暂不考虑在热负荷计算当中。
围护结构基本耗热量按下式计算:
attKFqwn)('1
式[1]
式中:K――围护结构的传热系数,W/m2·℃;
办公楼采暖系统设计计算书
- 2 -
F
――围护结构的面积,m2;
a
――围护结构的温差修正系数。
冷风渗透耗热量按下式计算:
)(278.0'2wnpwttcVq
式[2]
式中:V――经门、窗隙入室内的总空气量,m3/h;
w
――供暖室外计算温度下的空气密度,kg/m3;
p
c
――冷空气的定压比热,这里为1Kj/kg·℃。
根据上述公式进行采暖热负荷计算,统计结果列于表[2]。
6管路布置
考虑到本工程的实际规模和施工的方便性,本设计采用机械循环、单管垂直式的上供下回系
统。散热片安装形式为同侧的上供下回。对于建筑平面中的走廊,单设一根立管为其供水。供水
立管之间为同程式,在底层设一根总的回水同程管。在底层走廊东西两外窗外分别建立锅炉房,
放置水泵和供热锅炉。设计供回水温度为95/70℃。
根据建筑的结构形式,布置干管和立管,为每个房间分配散热器组。(见图纸)
7 散热器选型
考虑到散热器耐用性和经济性,本工程选用铸铁柱型散热器。结合室内负荷,选择四柱813
型(带腿)较适合。散热片主要参数如下,散热面积0.28m2,水容量1.4L/片,重量8Kg/片,工
作压力0.5MPa。多数散热器安装在窗台下的墙龛内,距窗台底80mm,表面喷银粉。
每10片散热器的散热量按下式计算[3]:
286.1
10495.6npj
ttQ
W/m2·℃ 式[3]
式中: pjt――散热器进出口水温的算术平均值。
当散热器平均温度为(90+75)/2=82.5℃,室内设计温度分别为18℃时,10片散热量为1379W。
因为本工程为垂直式串联上供下回系统,散热器平均温度上层要高于下层,散热量同样上层大于
下层。在不考虑干管温降的情况下,顶层入口为95℃,底层出口为70℃,各层散热器的平均温度
是按负荷比例分配的。按负荷的分配计算立管上各层散热器平均温度后列于表[3]。
根据每个房间的热负荷和室内设计温度,计算散热器片数,结果列于表[5]。为简化计算,
如同一室多组散热器平均温度不同,则取平均温度进行计算。由于资料给出的是散热量的计算式,
而不是传热系数K的计算式,所以将修正系数乘在散热量上进行计算。对应的每组散热器片数按
下式计算:
式[4]
式中:Q――一组散热器的散热量,W;
q
――每片散热器的散热量,W;
1
――散热器组安装片数修正系数;
2
――散热器连接形式修正系数,同侧上供下回时取1;
3
――散热器安装形式修正系数,根据前面叙述的安装形式,应取1.07。
321
q
Q
n
办公楼采暖系统设计计算书
- 3 -
8 系统水力计算
画出系统图,求出通过各管段的流量,对各管段进行编号,对整个系统进行水力计算,以确
定各段管径,及最不利环路的压力损失等。计算结果列于表[6]。计算步骤如下:
[1]首先分别计算通过最远立管H8、H8′的环路,从而确定出南北两侧供水干管各个管段、立
管H8、H8′、回水干管各管段的管径及其压力损失。
本工程使用推荐的平均比摩阻60~120Pa/m来确定管径,根据流量和推荐的比摩阻,查文献[2]
提供的水力计算表,确定出管径D和流速V。再根据管段长度相应的计算出延程阻力损失。根据
管路中的局部阻力构件,计算出总的局部阻力系数。再根据算出的动压计算出局部阻力损失。延
程损失和局部损失构成管段的总阻力损失。
[2]计算完成后进行不平衡率的效合,保证不平衡率小于5%。
[3]。当计算出的损失小于资用压力5%时使用阀门进行调节,当计算出的损失大于资用压力
5%时放大管径再进行计算,直至符合压力平衡要求为止。
9 设备选型
9.1水泵选型
采暖热水按供回水温差25℃计算,南侧热水流量约为1.7T/h,取1.1安全系数,热水泵流量选
择1.7T/h。北侧热水流量约为1.75T/h,取1.1安全系数,热水泵流量选择1.75T/h。
扬程按下式计算:
mdfP
hhhH
Pa 式[5]
式中:dfhh、――水系统总的沿程阻力和局部阻力损失,Pa;
m
h
――设备阻力损失,Pa;
本工程选择的半集热式盘管换热器压阻损失为20kPa,则Hp=9530.6+20000=29530.6Pa。取
1.1安全系数后,水泵扬程选32483.7Pa,即3.18mH2O。选择“格兰富”立式管道泵,性能参数见
厂家提供的选型计算书(附后)。水泵选择一用一备的方式安装。
9.2膨胀水箱选型
当供回水温度为95、70℃时,膨胀水箱的有效容积(即相当于检查管到溢流管之间的高度容
积)按下式计算[3]:
C
VV034.0
L 式[6]
式中:CV――系统内的水容量,L。
换热器 四柱760散热器 室内机械循环管路
3 8.3 43.5
10 参考文献
[1] <<供热工程>>教材
[2] <<采暖通风和空气调节设计规范>>
[3] << 采暖通风设计选用手册>>
[4] <<建筑设备施工安装通用手册>>
[5] <<供暖通风设计手册>>
[6]<<实用供热空调设计手册>>
